CA6140车床用小型铝合金迷你气缸结构

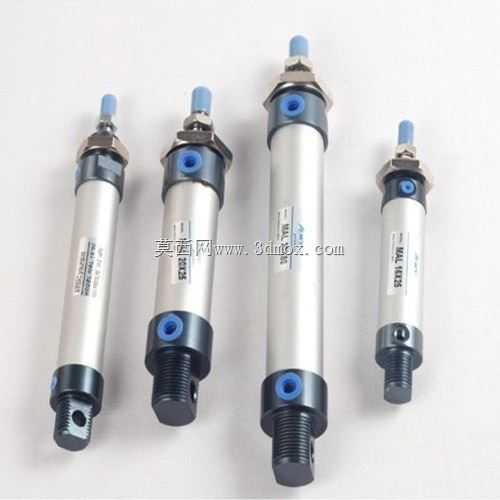

　　这款迷你型铝合金气缸主要适配CA6140普通车床的气动改造与配套气路布局，在车床的自动上下料辅助机构、工件夹紧辅助定位、主轴箱防护门启闭驱动、排屑机构挡板控制等场景中承担直线执行功能，相比传统的机械连杆驱动结构，气动驱动的响应速度更快，安装布置更灵活，不需要复杂的传动链路即可实现稳定的直线往复动作。从结构设计来看，缸体采用6061铝合金硬质阳极氧化处理，内壁粗糙度控制在Ra0.4以内，配合丁腈橡胶材质的活塞密封圈，可在0.1-0.8MPa的工作压力区间保持稳定的动密封性能，不会出现低速爬行或者高压下内泄漏超标的问题。端盖采用锌合金压铸成型，进出气口采用标准G1/8内螺纹接口，可直接适配常规气动管路的快插接头，不需要额外制作转换接头。

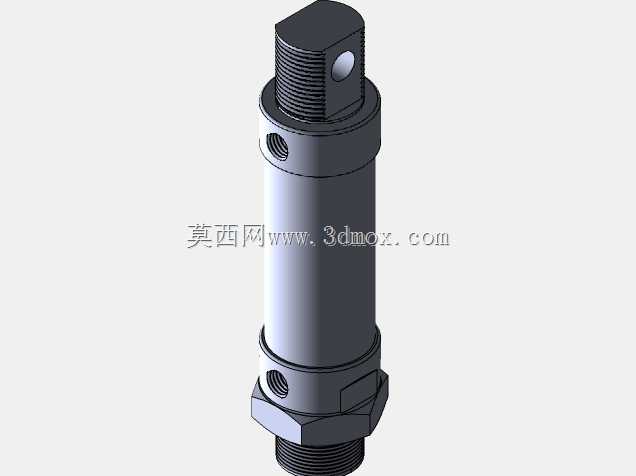

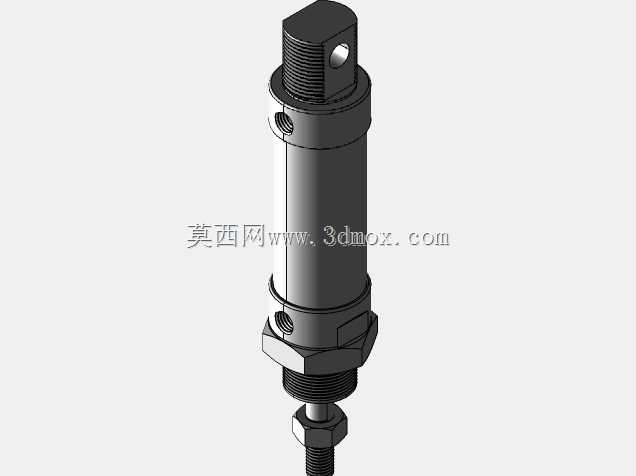

　　前端活塞杆采用45号钢表面镀硬铬处理，硬度达到HRC55以上，耐磨性能优异，可承受一定的径向偏载，适配车床加工现场存在切削液飞溅、金属粉尘附着的恶劣工况，活塞杆前端的外螺纹接口可直接连接浮动接头或者驱动拨叉，不需要额外加工连接结构。安装尺寸方面，这款16缸径行程10mm的气缸，整体缸筒外径仅20mm，总伸出长度控制在82mm以内，尾部采用铰接式安装耳轴，前端可搭配法兰或者脚架安装件，在CA6140车床的有限安装空间内可以灵活布置，不会和车床原有溜板箱、刀架的运动轨迹产生干涉。设计过程中充分考虑了车床现场的维护便利性，两端端盖采用卡簧式固定结构，现场更换密封圈或者清理缸筒内壁时，只需要用卡簧钳取出端部卡簧即可完成拆解，

　　不需要专用的拆解工装，日常维护效率更高。气路驱动逻辑上，双进气口的结构可实现双向气动驱动，不需要额外加装复位弹簧，相比弹簧复位的单作用气缸，动作一致性更好，长期使用不会出现弹簧疲劳导致的推力衰减问题，在车床频繁启停的循环工况下，可保持稳定的输出推力，16缸径在0.5MPa工作压力下可输出约100N的理论推力，足够驱动防护门、小型定位挡块这类低负载机构，不会出现推力不足导致的动作卡滞。
