微型直线导轨滑块MGN12结构设计

　　在桌面级精密自动化设备、小型检测仪器、3D打印运动轴、医疗取样模组这类安装空间局促、负载不大但对运动平顺性要求高的场景里，微型直线导轨滑块是核心的线性导向部件，MGN12规格的导轨副刚好适配12mm宽度的安装基准，是小行程精密传动场景里选型频次很高的型号。从实际使用的角度看，这类微型导轨滑块的核心作用是为运动部件提供高精度的直线运动导向，同时承受运动过程中来自各个方向的额定载荷，相比同规格的光轴导向结构，它的刚性更高、间隙控制更精准，运动过程中的摩擦阻力波动更小，能有效降低小型伺服电机或者步进电机的驱动负载，提升运动定位的重复精度。

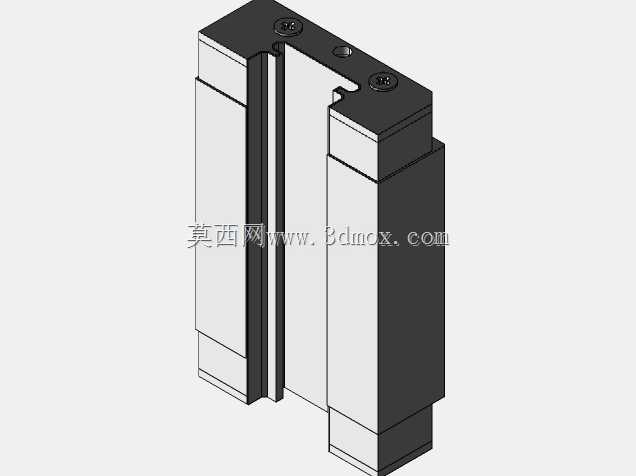

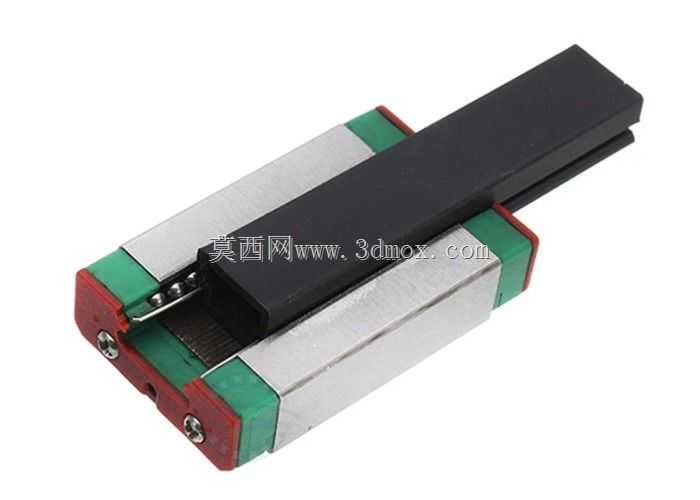

　　这款滑块的整体结构采用经典的四方型微型滑块设计，主体金属部分为轴承钢材质的滑块本体与导轨配合面，滚道部分经过精密磨削加工，保证钢球滚动时的接触一致性，两端的端盖部分采用工程塑料材质，既起到钢球循环回流的导向作用，也能降低滑块往复运动时的端部碰撞噪音，端盖内侧集成了简易的防尘密封结构，能阻挡大部分环境中的粉尘、碎屑进入滚道内部，延长导轨副的使用寿命，端盖外侧的红色密封件为接触式刮油片，能在滑块运动时刮除导轨表面附着的大颗粒杂质，同时保持滚道内部润滑脂的留存，减少日常维护的频次。

　　设计这类微型导轨滑块的时候，首先要匹配对应导轨的滚道曲率，钢球的直径公差需要控制在微米级，保证每一颗钢球和滚道的接触应力均匀，避免局部载荷过大导致的早期磨损。滑块的安装基面设计有两个标准的安装螺纹孔，孔位间距符合通用微型导轨的安装尺寸规范，能直接替换同规格的其他品牌同类型滑块，不需要额外修改安装板的孔位设计。滑块的整体高度控制在较低的水平，适配薄型运动平台的安装需求，不会过多占用Z向的安装空间，对于堆叠式的多轴运动模组来说，这种低轮廓的设计能有效降低运动部分的整体重心，提升高速运动时的稳定性。

　　从安装边界来看，这款MGN12滑块适配的导轨宽度为12mm，导轨的安装孔间距符合微型导轨的通用标准，滑块在导轨上的运动行程只受导轨自身长度限制，滑块本体的长度适配短行程小负载的使用场景，额定动载荷能满足小型模组的推拉力需求，静载荷也能承受设备静止时的垂直方向负载，不会出现滑块变形或者滚道压痕的问题。钢球的循环回路设计在滑块本体的两侧，不会额外增加滑块的宽度尺寸，保证滑块整体宽度和导轨宽度匹配，安装时不需要在安装板上预留额外的侧边避让空间。

　　在实际建模过程中，需要重点还原滚道的弧形接触面、钢球的循环路径、端盖的卡扣固定结构、安装螺纹孔的深度与位置公差，还有密封件的唇边结构，这些细节直接影响后续做装配仿真、干涉检查时的准确性。比如在做小型滑台的装配设计时，如果滑块的安装孔位尺寸有偏差，就会导致装配时螺丝无法对齐，或者滑块安装后出现预压过大、运动卡滞的问题；如果密封件的尺寸还原不到位，做运动仿真时就无法准确判断密封件和导轨表面的接触状态，可能会出现实际装配后密封件干涉导致的滑动阻力过大问题。另外，滑块底部和导轨顶面的配合间隙、侧边滚道和钢球的配合预压，也是建模时需要重点把控的细节，预压量的大小直接影响导轨副的刚性和运动阻力，不同的应用场景需要匹配不同的预压等级，建模时保留合理的公差区间，能方便后续设计时根据实际需求调整配合参数。

　　这类微型导轨滑块在使用时，通常会搭配同规格的MGN12直线导轨使用，单根导轨上可以根据负载大小安装一个或者多个滑块，对于倾覆力矩较大的场景，两个滑块并排安装能大幅提升模组的抗倾覆能力，保证运动过程中不会出现滑块卡滞或者偏磨的问题。在润滑设计上，滑块端盖上预留有注油口，可以定期注入润滑脂，不需要拆解滑块就能完成维护操作，适合在密闭的设备内部长期使用，减少设备停机维护的时间。
