透明外壳RS775SH蠕动泵结构设计

　　这款蠕动泵的结构设计，核心围绕小流量高精度流体输送场景展开，在实验室试剂加注、小型化工设备定量给料、医疗配套流体传输、水族养殖精准滴定这类对流体污染控制要求高的场景里，这类泵的应用占比一直不低。和常规离心泵、齿轮泵不同，蠕动泵的流体只接触泵管内壁，不会和泵体内部的机械结构产生接触，从根源上避免了流体被机械构件污染、或者流体腐蚀泵内传动件的问题，这也是它在洁净流体输送场景里不可替代的核心原因。

　　从结构设计逻辑来看，这款泵采用RS775SH电机作为动力源，这类电机扭矩输出稳定，转速区间适配小流量蠕动泵的工作需求，不需要额外搭配大减速比的减速箱就能满足泵头滚轮的扭矩要求，能有效压缩泵体的整体体积。泵头部分采用滚轮挤压结构，通过中心轮带动两个对称布置的滚轮，周期性挤压弹性泵管，依靠泵管回弹产生的负压完成流体吸入，再通过滚轮的推挤完成流体排出，整个传输过程没有阀门结构，不会出现流体倒流、卡滞的问题，也能输送带有微小颗粒的流体，不会像齿轮泵那样因为颗粒卡滞造成齿轮磨损。

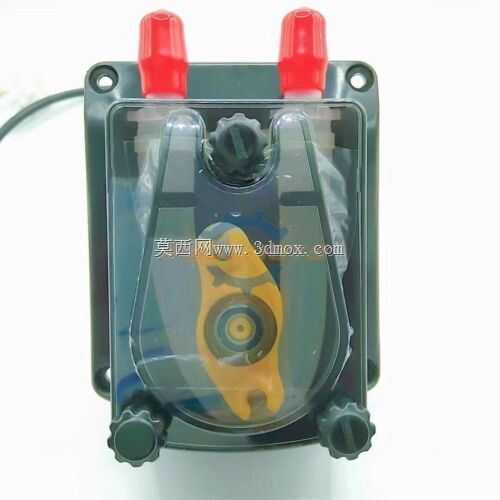

　　外壳采用半透明PC材质设计，这个设计不是单纯为了外观展示，在实际设备运维里，操作人员可以直接透过外壳观察内部滚轮的运转状态、泵管的老化磨损情况，不需要拆开泵壳就能判断泵的工作是否正常，大幅降低日常巡检的工作量。外壳顶部设置两个带红色防护帽的流体接头，接头采用快插结构设计，适配常用的软质流体管路，安装时不需要额外的密封件，直接将管路插到底就能完成密封，红色防护帽在设备存储、运输过程中可以避免接头内部进入灰尘杂质，安装管路时直接拔下即可，不需要额外的防护件拆除工序。外壳两侧预留了带安装孔的固定耳，安装孔的位置经过公差匹配，既可以通过螺栓直接固定在设备安装面板上，也可以搭配减震胶垫安装在有振动的设备机架上，固定耳的厚度做了加强处理，长期承受电机运转的振动也不会出现固定位开裂的问题。

　　泵体底部设置了两个调节旋钮，这两个旋钮对应泵管的压紧度调节功能，针对不同壁厚、不同材质的弹性泵管，可以通过旋钮调整滚轮对泵管的挤压程度，既可以避免挤压过紧造成泵管过度磨损、缩短使用寿命，也能避免挤压过松造成流体泄漏、流量精度不足的问题，调节结构采用螺纹进给的方式，调节精度可以达到0.1mm级别，能适配壁厚1mm到3mm之间的常用蠕动泵泵管。泵体的出线端做了防弯折处理，电机引线从泵体侧方引出，根部设置了橡胶护线套，设备布线时即使引线出现大角度弯折，也不会造成引线根部断线的问题，提升长期使用的可靠性。

　　从安装边界尺寸来看，这款泵的整体轮廓控制在小型化区间，安装孔位的中心距适配常规小型流体设备的安装面板开孔尺寸，不需要对现有设备的安装位做二次改造就能直接替换同类型的蠕动泵。流体接头的中心高度和常规管路布置高度匹配，连接管路后不会出现管路过度弯折的问题，能有效延长配套管路的使用寿命。在实际选型匹配时，需要注意配套泵管的材质要和输送流体的化学特性匹配，输送有机溶剂类流体时需要选择耐溶剂的特种橡胶泵管，输送水性流体时采用常规硅胶泵管即可，泵体本身的结构件不接触流体，不需要考虑流体对泵体材质的腐蚀问题，只需要考虑使用环境的防尘防水要求，这款泵的外壳接缝处做了止口设计，能满足日常工业环境的防尘要求，适合在室内设备、实验室台架这类场景下长期使用。

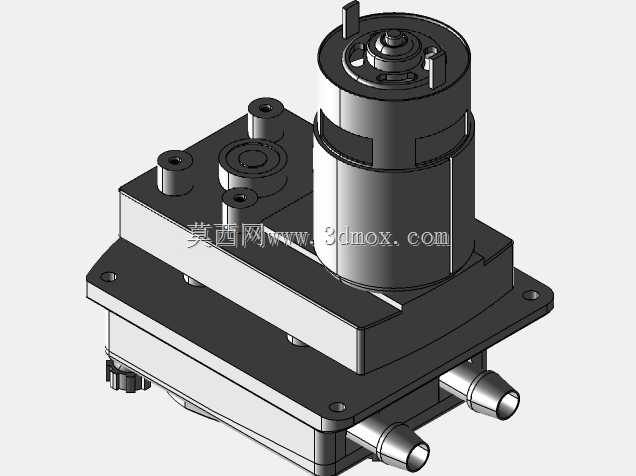

　　在三维建模过程中，这款泵的结构细节做了完整还原，包括内部滚轮的偏心距、泵管的挤压变形空间、调节旋钮的螺纹行程、安装孔的位置公差都和实物保持一致，在做设备整体装配仿真时，可以直接导入模型做干涉检查，验证管路连接、安装固定的空间是否充足，不需要再对模型做二次修整。滚轮和中心轮的连接结构做了简化处理，保留了核心的运动副关系，在做运动仿真时可以直接模拟滚轮的运转轨迹，验证泵管挤压过程的运动是否顺畅，不会出现结构干涉的问题。外壳的透明材质属性也在模型里做了对应设置，渲染时可以直观展示内部的结构布局，方便做设备方案展示时给客户直观呈现泵体的内部结构特点。
