ADAM A5X 专业工作室监听音箱结构设计

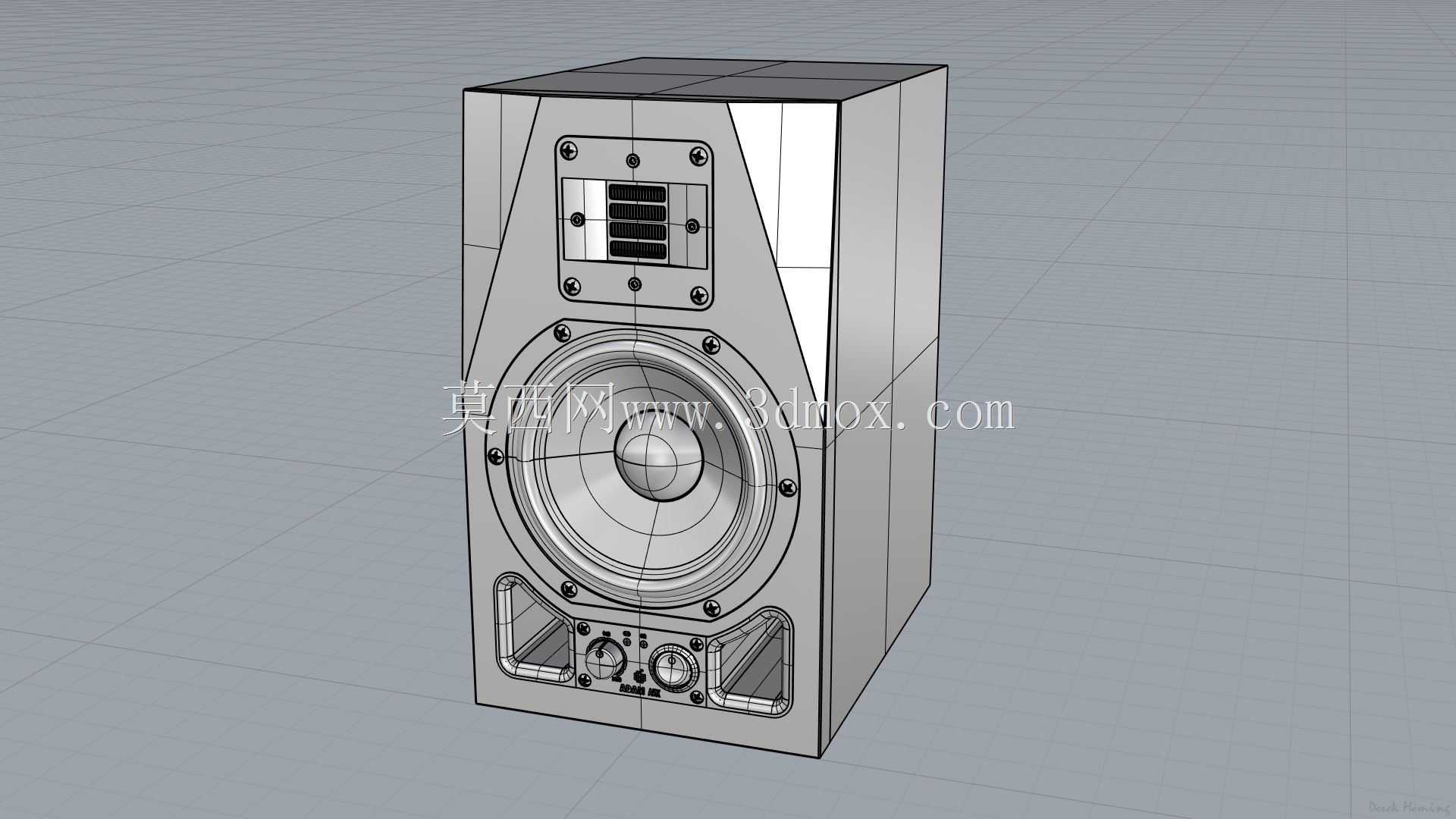

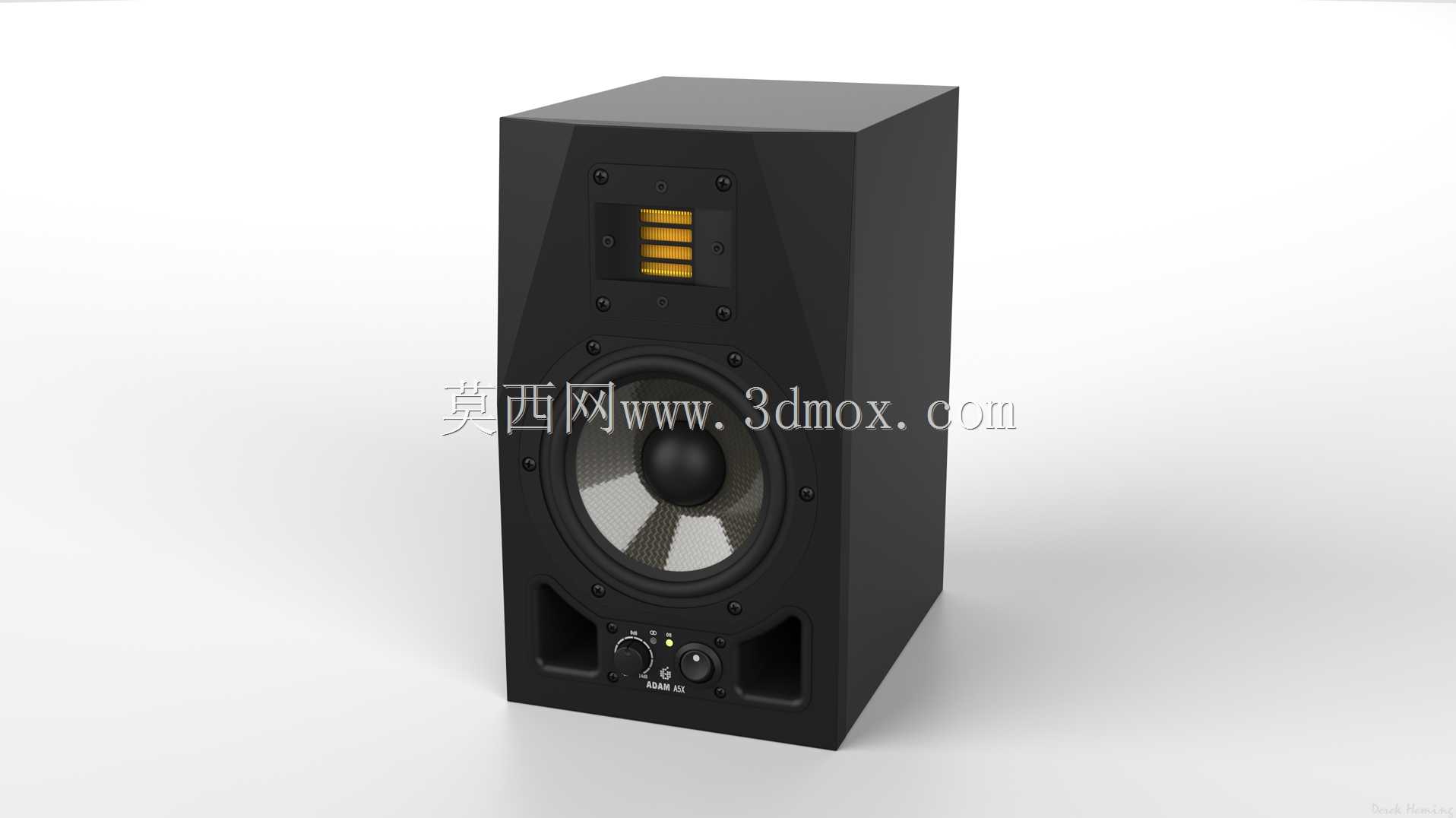

　　这款监听音箱的三维结构设计，核心围绕近场音频监听的实际使用场景展开，主要服务于专业录音棚、个人音乐工作室、影视后期混音工位这类对声音还原精度有严苛要求的场景，区别于普通民用消费级音箱，其结构设计全程服务于“低失真、准还原”的声学目标。从功能特性来看，箱体采用密闭式近场监听架构，上部搭载带式高音单元，下部配备锥盆中低音单元，前障板下方集成音量调节、频响校准旋钮与导向孔结构，所有外露控件的布局完全贴合桌面近场使用的操作逻辑，使用者坐在混音位无需起身即可完成参数微调。设计过程中以公制比例为基准，结合实物参考图像完成全结构建模，所有单元安装位、控件开孔、箱体拼接处的尺寸均严格匹配实物装配公差，建模单位采用英寸适配原厂产品的尺寸标注体系，

　　确保结构尺寸的还原精度满足渲染输出、结构验证的使用需求。从安装边界来看，箱体为立式长方体结构，整体重心靠下，底部预留了标准音箱支架安装孔位，可直接适配桌面支架、落地脚架的通用安装规格，箱体背部的接线开孔位置预留了足够的线材弯折空间，避免安装后线材挤压导致的接触不良问题。箱体的棱角做了小尺寸切边处理，既减少了前障板的声波衍射干扰，也避免了直角结构在运输、安装过程中容易磕碰掉角的问题。前障板的单元安装沉台深度经过匹配设计，高音单元与中低音单元的声中心处于同一垂直平面，确保两个单元发出的声波能够同时到达听音位，减少相位偏差带来的听感失真。导向孔的开孔角度、通道长度经过结构匹配，避免低频气流在孔道内产生不必要的风噪，同时兼顾桌面摆放时的低频反射控制，减少桌面共振对低频还原的影响。旋钮的安装位做了内凹处理，既避免日常使用中误触旋钮改变参数，也让前障板的视觉整体性更强，所有结构的拼接缝隙均控制在合理公差范围内，还原实物的装配精度。
