单相直流控制交流固态继电器结构模型

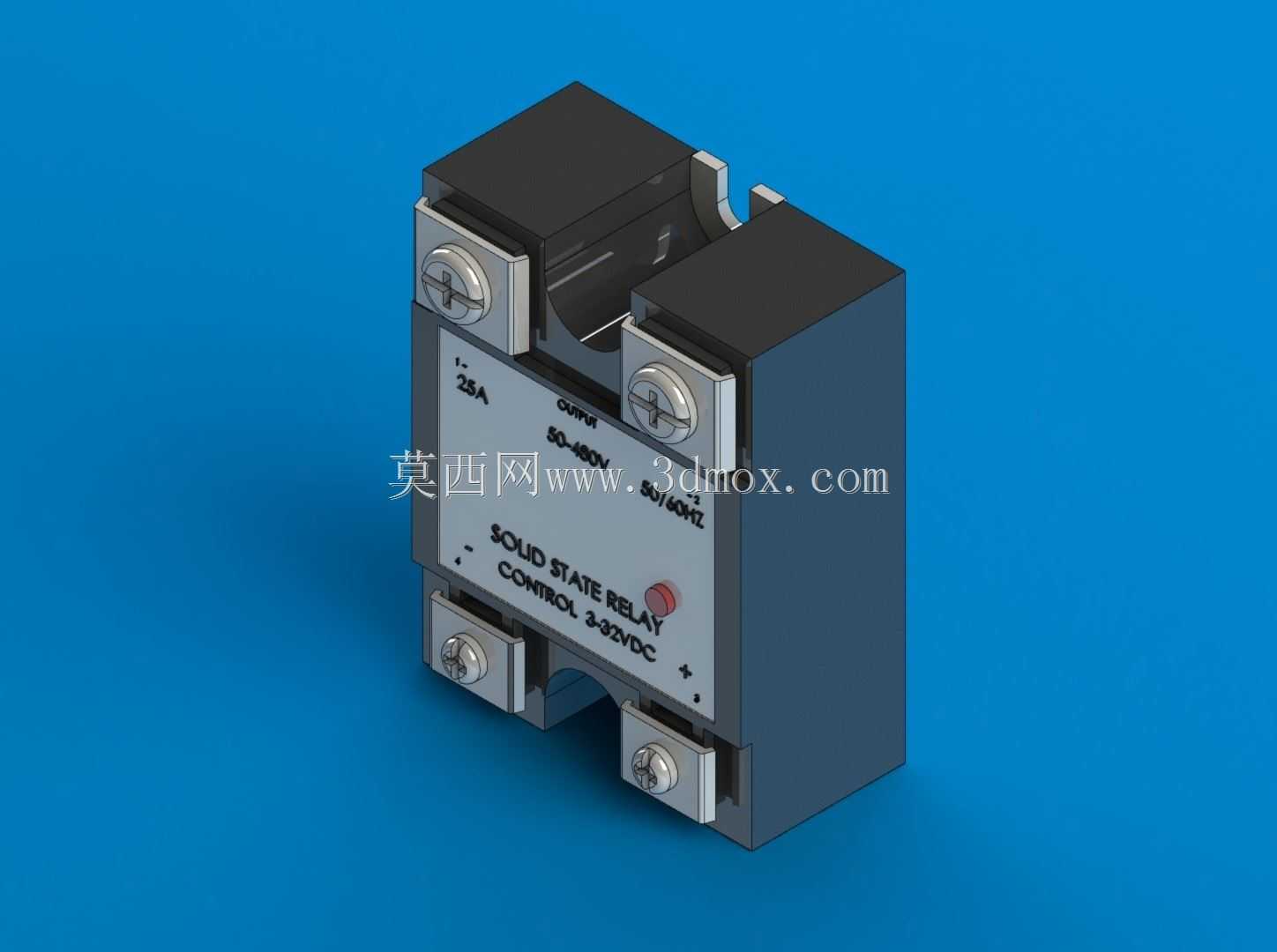

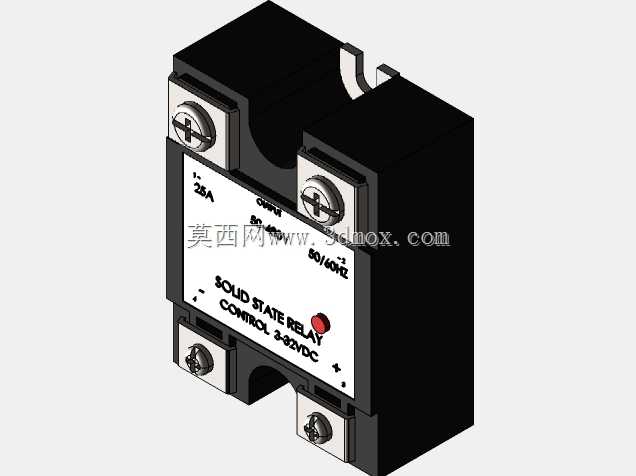

　　这款固态继电器的三维结构还原，完全围绕工控现场的实际安装与接线需求搭建，没有多余的装饰性结构，所有特征都对应实物的功能边界。从实际应用场景来看，这类器件常被用在机床控制回路、恒温加热设备、自动化产线的通断控制环节，替代传统电磁继电器实现无触点通断，避免机械触点拉弧、磨损的问题，尤其适合频繁通断的工况，比如CA6140这类普通车床的冷却泵控制、照明回路切换，或是小型加热工位的功率通断，都能见到同规格SSR的身影。设计建模时优先还原了安装固定的边界特征，底部两个带螺丝的安装脚预留了标准M4螺丝的过孔间隙，安装孔中心距匹配行业通用的25A规格SSR安装尺寸，不管是卡在标准DIN导轨上还是直接用螺丝锁在电气安装板上，都不会出现干涉问题，

　　接线端子的螺丝沉头深度、端子台的夹持空间都做了1:1还原，能直观看到接线时导线的插入深度、螺丝拧紧的操作空间，避免实际装配时出现端子与周边器件距离不足的问题。器件主体的散热面做了平整特征还原，因为这类25A规格的SSR工作时需要贴合散热片安装，建模时特意保留了散热基面的平面度特征，没有做多余的倒角或纹理，方便设计人员在做电气柜布局时直接参考基面尺寸预留散热片安装空间。正面的标识区还原了控制端、负载端的极性标识位置，控制端3-32V直流输入的接线位、负载端交流输出的接线位做了明确的结构区分，不会出现接线端混淆的问题，顶部的状态指示小红点也做了结构还原，实际选型时可以直观判断器件的安装朝向是否方便观察工作状态。整个模型的外形棱角、

　　端子凸起高度都和实物一致，在做电气柜三维布局时，可以直接导入装配，检查相邻器件的安全间隙，比如和旁边的断路器、接线端子排之间的爬电距离是否满足要求，不用再反复核对二维手册的尺寸参数。从结构设计角度看，这类固态继电器没有机械运动部件，建模时重点还原了封装外壳的卡扣结构、内部灌封区域的外部轮廓，既保证外观和实物一致，也不会因为过多还原内部不可见结构导致模型冗余，适合设备选型阶段的布局装配使用。
