12V直流微型隔膜泵结构设计

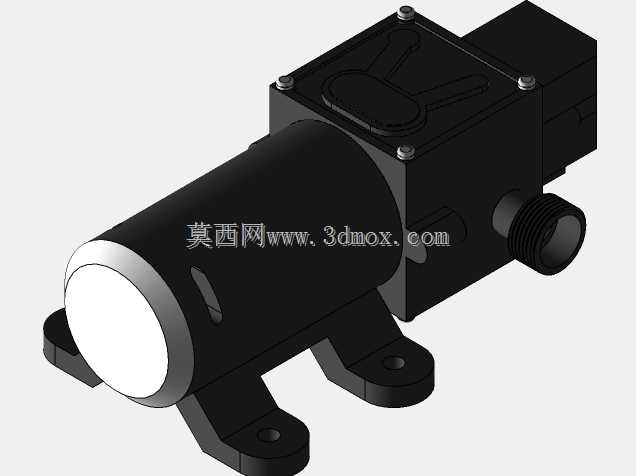

　　这款微型隔膜泵的结构设计，首先要匹配小流量流体输送场景的安装约束，整体采用卧式布局，将驱动电机段与泵头腔体段沿轴向串联布置，侧方预留外螺纹接口作为流体进出通道，底部设置两个带安装孔的支脚，支脚的孔位间距、孔径都做了适配常规小型设备安装面板的尺寸设计，安装时可直接通过螺栓穿过支脚孔固定在设备基板上，不需要额外设计转接支架，能有效压缩设备内部的安装空间占用。从功能实现逻辑来看，该泵依靠隔膜的往复形变改变腔体内部容积，配合单向阀结构完成流体的吸入与排出，12V直流供电的设计适配多数小型便携设备、车载配套装置、小型实验仪器的供电体系，不需要额外配置高压供电模块，供电回路的设计也相对简单，可直接对接设备内部的直流供电支路。

　　在结构细节处理上，泵头与电机段的连接采用四颗螺栓周向均布锁紧的方式，能保证腔体的密封性能，避免流体泄漏到电机侧造成驱动部件损坏；侧方的外螺纹接口采用标准管螺纹规格，可直接对接常规规格的流体管路，不需要额外加工转接接头，降低现场装配的复杂度。实际应用场景中，这类微型隔膜泵常被用于小型净水设备的流体输送、车载喷雾装置的压力供给、实验室小型分析仪器的试剂传输、小型医疗护理设备的流体循环等场景，这些场景普遍对泵体的体积、运行噪音、供电适配性有较高要求，不适合采用体积较大的离心泵或者柱塞泵结构。

　　设计过程中需要重点关注隔膜的往复行程与腔体容积变化量的匹配关系，行程过大会导致隔膜形变过度降低使用寿命，行程过小则无法达到额定的流量与输出压力；同时支脚的结构强度需要做校核，避免设备运行过程中泵体振动导致支脚断裂，安装面的平面度要求也需要在设计中明确，防止安装时泵体受力不均导致密封面错位出现泄漏。泵体的电机段采用圆柱外壳结构，表面不做额外的散热筋设计，因为这类微型直流泵的运行功率较低，自然散热即可满足长时间运行的温升要求，外壳的圆柱结构也能降低整体的加工难度，减少不必要的结构复杂度。

　　进出液接口的位置设置在泵头侧方，与电机轴向呈垂直布置，这种布局能让管路连接方向与安装面平行，避免管路向上或者向下布置时额外占用垂直方向的空间，适配内部空间紧凑的设备安装需求。另外，泵体的整体重量控制也做了对应优化，外壳部分采用轻量化的工程塑料材质，在保证结构强度与密封性能的前提下，尽可能降低泵体自重，减少对安装基板的载荷要求，也方便便携类设备的整体减重设计。需要注意的是，该模型仅用于结构设计参考与教学演示，不能直接作为实际加工生产的尺寸依据，实际生产前需要根据具体的流量、压力参数要求，对隔膜厚度、阀片结构、电机功率等参数做针对性的校核与调整，同时要结合实际使用的流体介质特性，选择对应的密封件与隔膜材质，避免介质腐蚀导致部件失效。
