导轨式小型电磁继电器带底座结构

　　这款导轨安装式电磁继电器组件，是低压工控回路里最常见的信号中转、小功率负载通断元件，日常在自动化控制柜、配电盘、小型设备电控系统里随处可见，主要用来把PLC、单片机这类控制器输出的弱信号，转换成能驱动接触器线圈、小型电磁阀、指示灯这类负载的开关量输出，同时实现控制回路和负载回路的电气隔离，避免负载侧的浪涌、干扰串入控制端损坏核心控制器件。

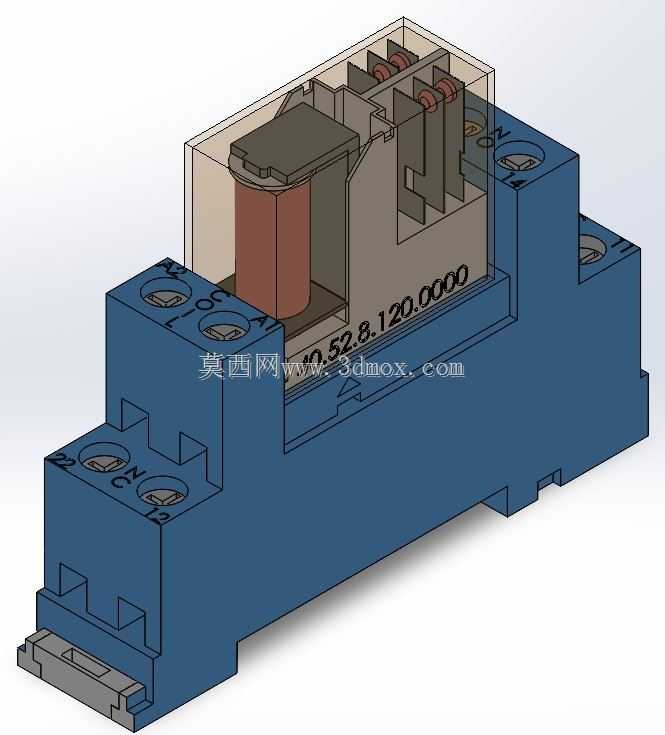

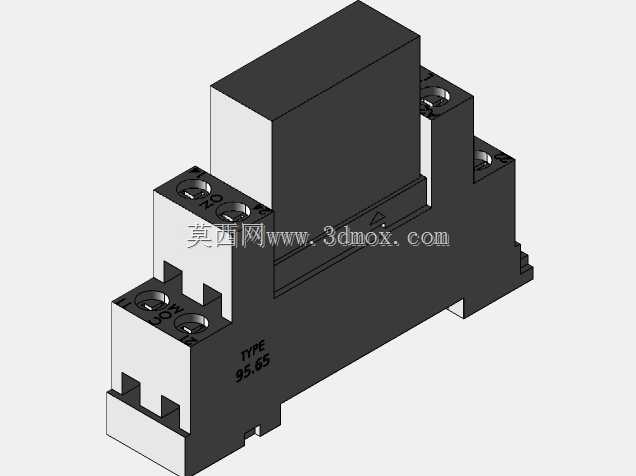

　　从结构设计来看，整套组件分为继电器本体和配套底座两部分，本体部分采用透明上盖设计，不用拆解就能直接观察内部触点的吸合状态，日常巡检的时候一眼就能判断继电器是否正常动作，省去了拆盖排查的麻烦。本体内部的电磁驱动部分采用E型铁芯结构，线圈绕制在绝缘骨架上，衔铁部分带复位弹簧，线圈失电的时候能靠弹簧力快速复位断开触点，触点部分采用带灭弧结构的银合金触点，能承受常规小功率负载的分断电弧，减少触点烧蚀的概率，延长元件使用寿命。底座部分采用蓝色阻燃PA材质注塑成型，兼顾绝缘性能和结构强度，底部集成标准DIN导轨卡扣，能直接卡在35mm标准电气安装导轨上，不用额外打孔固定，在柜内排布的时候可以紧密拼接，节省柜内安装空间。底座的接线端子采用螺丝压接结构，每个端子都带对应的编号标识，和继电器本体的引脚一一对应，接线的时候不容易接错，端子的导电部分采用铜质镀镍处理，既能降低接触电阻，也能防止长期使用出现氧化锈蚀导致接触不良。

　　尺寸方面，整套组件的宽度仅为15.8mm左右，在多回路密集排布的控制柜里，单组占用的导轨空间非常小，高度方向从导轨安装面到本体顶部的尺寸为75mm左右，前后深度为90mm左右，常规的电控柜内预留的安装空间完全可以容纳，不会和柜内的线槽、其他元件出现干涉。安装的时候只需要把底座卡在导轨上，再把继电器本体对准底座的引脚插进去就能完成装配，后期维护更换的时候直接拔下本体就行，不用重新拆接线，能大幅缩短现场故障排查和元件更换的时间。

　　实际使用场景里，这类继电器通常用来切换24V直流、220V交流的小功率负载，单组触点的额定承载电流在5A到10A区间，完全能满足常规工控场景的信号切换需求，内部的电磁线圈和触点之间的绝缘强度能达到2kV以上，能有效隔离不同电位的回路，避免高压串入低压控制回路造成设备损坏。设计建模的时候，重点还原了内部线圈、衔铁、触点的相对位置，还有底座的导轨卡扣结构、接线端子的排布位置，以及本体和底座的配合公差，确保装配关系和实物完全一致，在做电控柜三维布局的时候，可以直接调用这个模型进行排布，提前核对元件之间的安装间隙、接线空间，避免现场安装的时候出现元件干涉、接线空间不足的问题。另外模型也还原了本体上的动作指示标识、底座上的接线编号，在做三维布线的时候，可以直接对应编号进行线束路径规划，提高电控设计的效率，减少现场接线的错误率。
