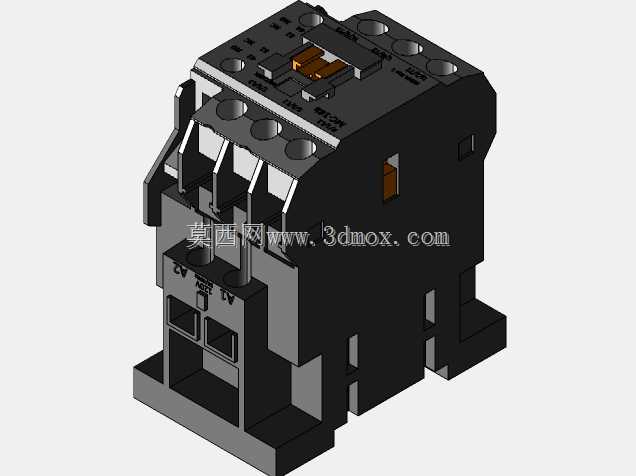

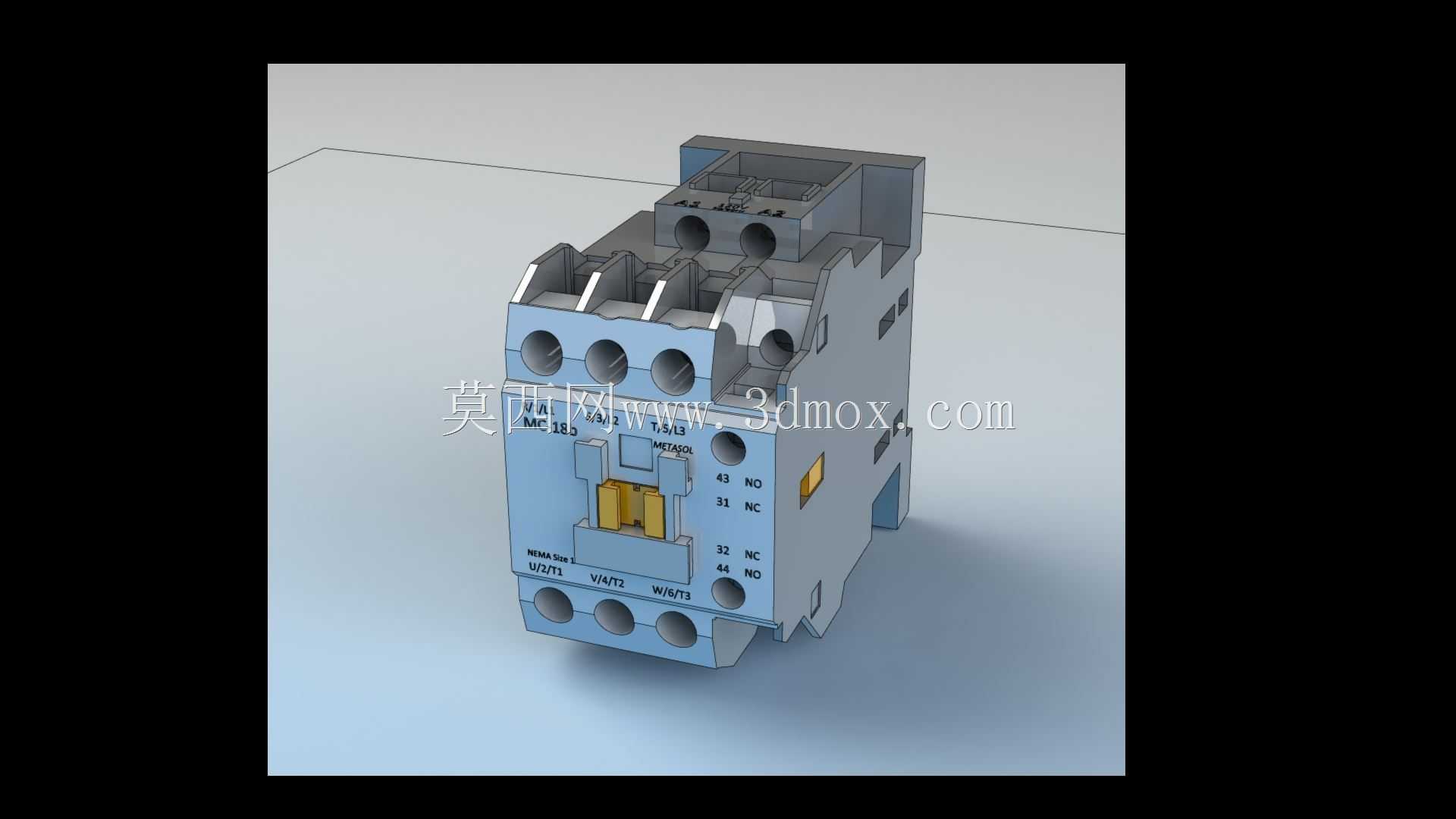

LS产电MC-18b交流接触器三维结构模型

　　这款18A额定电流等级的交流接触器，主要面向低压配电与工业控制回路的通断控制场景，在机床控制回路、小型自动化生产线配电、电机启停控制、照明回路分合等场景中应用广泛，作为回路中的核心执行元件，承担着小电流控制大负载通断的核心作用，能够通过辅助触点的信号反馈，实现控制回路的自锁、互锁等逻辑功能，避免回路误动作带来的设备损坏风险。从结构设计来看，这款接触器采用模块化拼接思路，主体分为电磁驱动模块、主触点载流模块、辅助触点模块三个独立的功能区块，电磁驱动部分位于产品下部，内置线圈与静铁芯，动铁芯带动上部的触点支架做直线往复动作，主触点区域设置三对主接线端子，分别对应三相回路的进线与出线端，端子处设计有防触电挡板结构，避免接线过程中误触带电部位的风险，同时端子螺丝采用标准十字槽规格，适配常规电工接线工具的操作需求。

　　辅助触点模块布置在产品正面上部，设置有常开、常闭两组信号触点，触点标识清晰刻印在壳体表面，方便现场接线时快速识别触点类型，无需额外查阅手册即可完成接线作业。外形尺寸方面，这款接触器采用标准35mm导轨安装结构，背部设计有弹性卡扣，可直接卡装在行业通用的DIN导轨上，无需额外打孔固定，安装时仅需将卡扣对准导轨按压即可完成固定，拆卸时用一字螺丝刀撬动卡扣解锁即可取下，适配现有绝大多数低压配电柜、控制箱的安装空间要求，相邻器件安装时预留有足够的接线操作空间，不会出现端子互相干涉的问题。

　　壳体采用阻燃工程塑料注塑成型，表面做哑光磨砂处理，既能够提升壳体的耐磨损性能，也可以避免表面积灰影响绝缘性能，主触点区域的隔弧结构采用栅格设计，能够在触点分断产生电弧时快速切割冷却电弧，避免电弧外溢引发相间短路问题，提升器件分断过程的安全性。建模过程中严格还原了实物的装配间隙，各个可动部件的运动行程与实物保持一致，动触点支架的活动范围、卡扣的弹性变形量都按照实物的装配关系做了对应约束，既可以用于电气柜的布局干涉检查，也可以用于教学演示场景下的接触器工作原理展示，帮助初学者快速理解电磁接触器的内部结构与动作逻辑。

　　在实际选型应用中，这款18A规格的接触器可适配7.5kW及以下功率的三相异步电机直接启停控制，也可用于10kW以下的阻性负载通断控制，安装时需注意主回路的进出线方向，按照壳体上标注的进线端、出线端标识接线，避免反向安装带来的灭弧性能下降问题，同时接线时需根据导线线径选择合适的压接端子，确保端子螺丝的压紧力矩符合规范要求，避免接触电阻过大导致端子发热烧蚀。模型的细节还原覆盖了壳体表面的所有标识刻印、端子的螺纹结构、卡扣的倒角细节，甚至壳体上的脱模斜度都按照注塑件的常规工艺要求做了还原，导入装配环境后可直接用于柜体的三维布局设计，提前校验安装空间、接线空间是否满足要求，减少现场安装时出现的器件干涉、接线操作空间不足等问题。
