80mm规格轴流散热风机结构设计

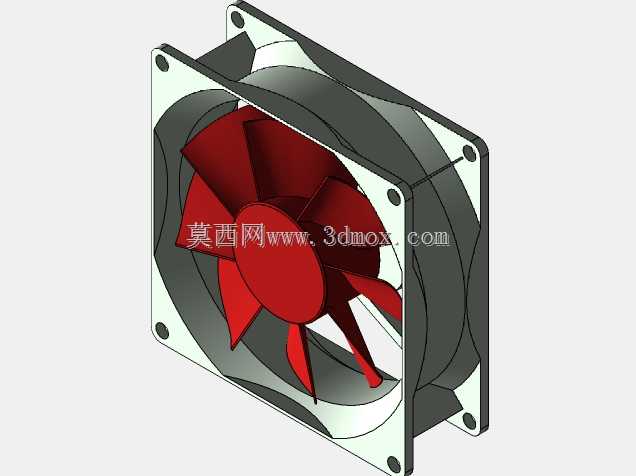

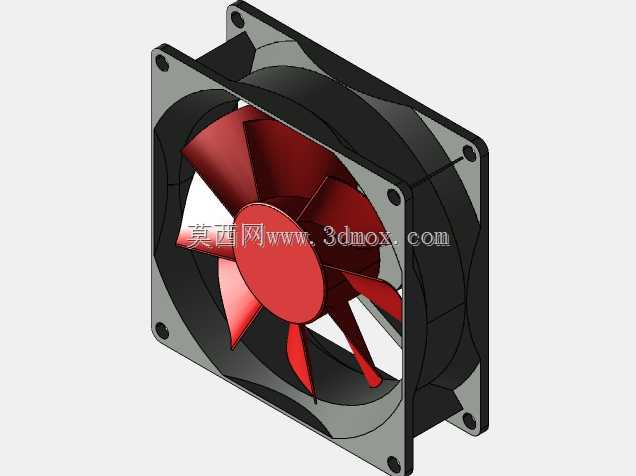

　　这款80mm规格的轴流散热部件，是工业电控、机床电控柜、消费电子机箱、小型工控设备风冷系统里的核心散热执行件，日常选型中属于应用频次极高的标准化散热组件。做结构设计时最先锚定的是安装边界，外框采用80mm见方的标准安装尺寸，四个角预留的安装孔位完全匹配行业通用的安装孔距，不管是替换同规格旧风机，还是在新设计的设备面板、机箱侧壁预留安装位，都不需要额外做转接结构，能直接适配市面主流的80mm风机安装位，安装时通过螺丝穿过角部孔位即可完成固定，外框厚度也遵循同规格产品的常规尺寸，不会出现突出安装面或者嵌入深度不足的问题。

　　设计思路上完全围绕实际散热需求展开，扇叶采用七叶后掠式的曲面构型，不是随便做的平面叶片，每一片叶片的扭转角、曲面弧度都经过气流走向的优化，转动时能以更低的风阻切割空气，在相同转速下可以输出更大的通风量，同时降低叶片转动时的紊流噪音，避免设备运行时散热部件产生过大的噪声干扰。外框采用方形带圆角的结构，相比圆形外框，方形结构在安装时定位更方便，和机箱面板的贴合度更好，不会出现圆形外框容易转动移位的问题，外框内侧的导风圈和扇叶外缘保持极小的均匀间隙，既避免扇叶转动时蹭到外框，又能减少间隙处的气流回流，提升送风效率。

　　实际应用场景覆盖非常广，在机床的电控柜里，它可以安装在柜侧或者柜顶的通风位，把柜内变频器、伺服驱动器、PLC模块工作产生的热量及时排出，避免柜内温度过高导致电子元件降频或者寿命缩短；在台式电脑机箱、工业工控主机里，它可以作为机箱进风或者排风风扇，维持机箱内部的空气流通，带走CPU、显卡、电源模块的积热；在小型激光设备、3D打印设备这类对工作温度有要求的设备里，也可以用它来做局部风冷，给发热的工作模块、驱动板降温。

　　结构设计上完全参照实际生产的尺寸做1:1还原，外框的安装孔做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出外框表面影响安装平整度；扇叶和中心轮毂的连接做了加强过渡，避免高速转动时叶片根部出现应力断裂的问题；中心轮毂的尺寸匹配常规直流无刷电机的安装尺寸，不管是做结构装配验证，还是做散热系统的气流仿真，这个模型都能提供准确的结构参考，不需要再额外调整尺寸参数。做设备结构设计时，直接调用这个模型就能在装配体里准确预留安装空间，核对和周边元器件的间隙，避免后期生产时出现安装干涉的问题。
