三杯式风速测量传感器结构设计

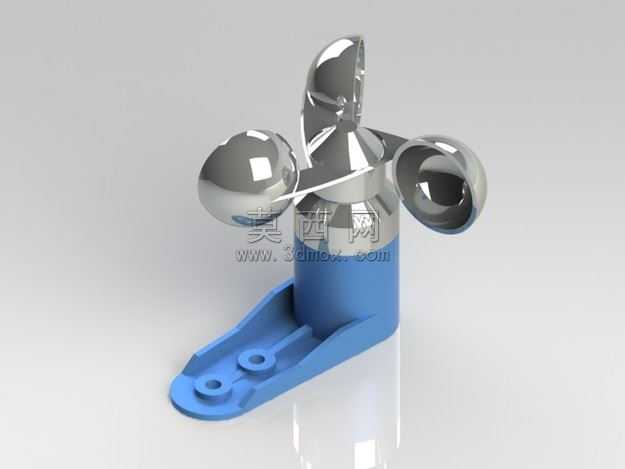

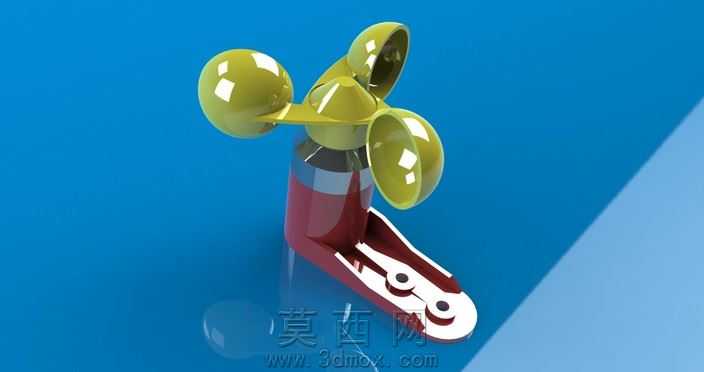

本作品为三杯式风速传感装置的三维建模设计，整体采用一体化流线型外观设计思路，在三维建模过程中优先保障风杯转动结构的动平衡合理性，三个感应风杯沿中心转轴呈120度均匀分布，每个风杯采用凹面迎风格式设计，杯体曲面经过弧度优化，能够最大化捕获不同方向的来风推力，降低低风速下的启动阈值，同时减少高风速工况下的紊流干扰。建模阶段对中心转轴的支撑结构做了同轴度约束，转轴与上部风杯连接位、下部底座安装位的同轴公差控制在合理范围内，保障转动过程无偏心抖动问题。底座部分设计为带安装孔的平板式固定结构，两个安装孔位对称分布，适配户外杆塔、气象站支架等多种安装场景，底座与转轴支撑柱之间做了圆弧过渡处理，既提升结构强度，也避免直角位置的应力集中问题。渲染阶段采用哑光浅灰色工程塑料材质，模拟实际产品常用的ASA耐候塑料质感，材质表面添加细微的磨砂颗粒效果，还原户外工业产品的真实质感，场景布光采用柔和的漫反射光源搭配局部补光，清晰呈现风杯的曲面弧度、底座的安装孔位细节以及整体结构的装配关系，无过度曝光或暗部死黑问题。整体结构设计兼顾了传感精度需求与户外使用的耐用性，所有部件的装配间隙经过合理预留，既保障风杯转动无卡顿，也避免间隙过大导致的异物侵入问题，可直接用于气象监测、工程机械风速预警、户外设备安全防护等场景的结构参考。
