高精度函数信号发生器整机结构数模

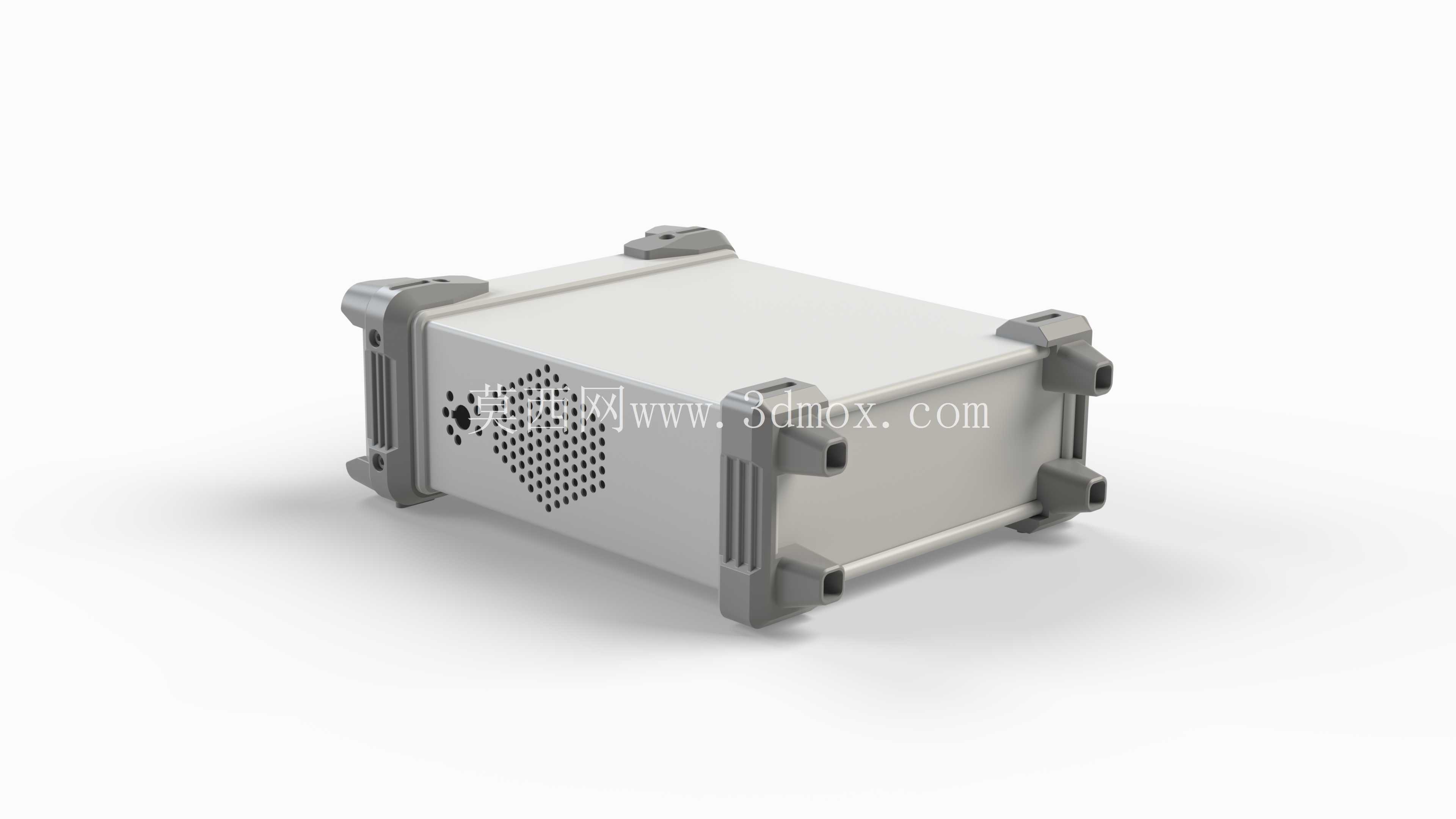

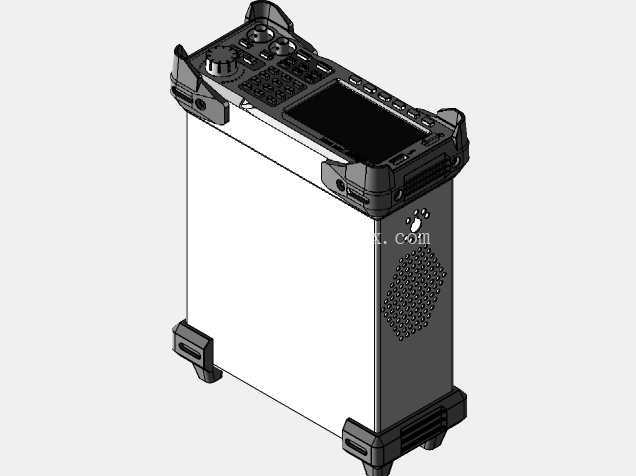

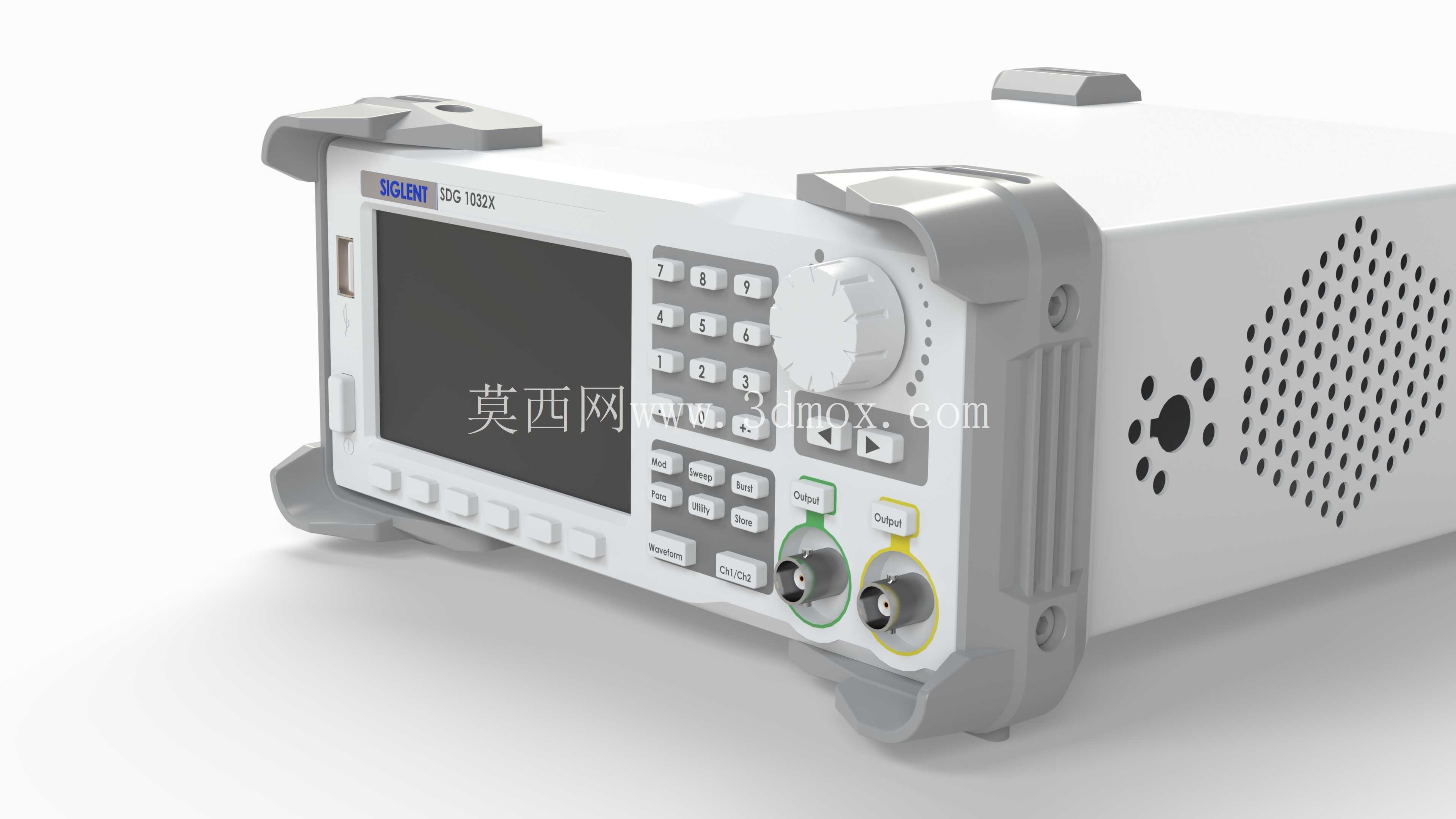

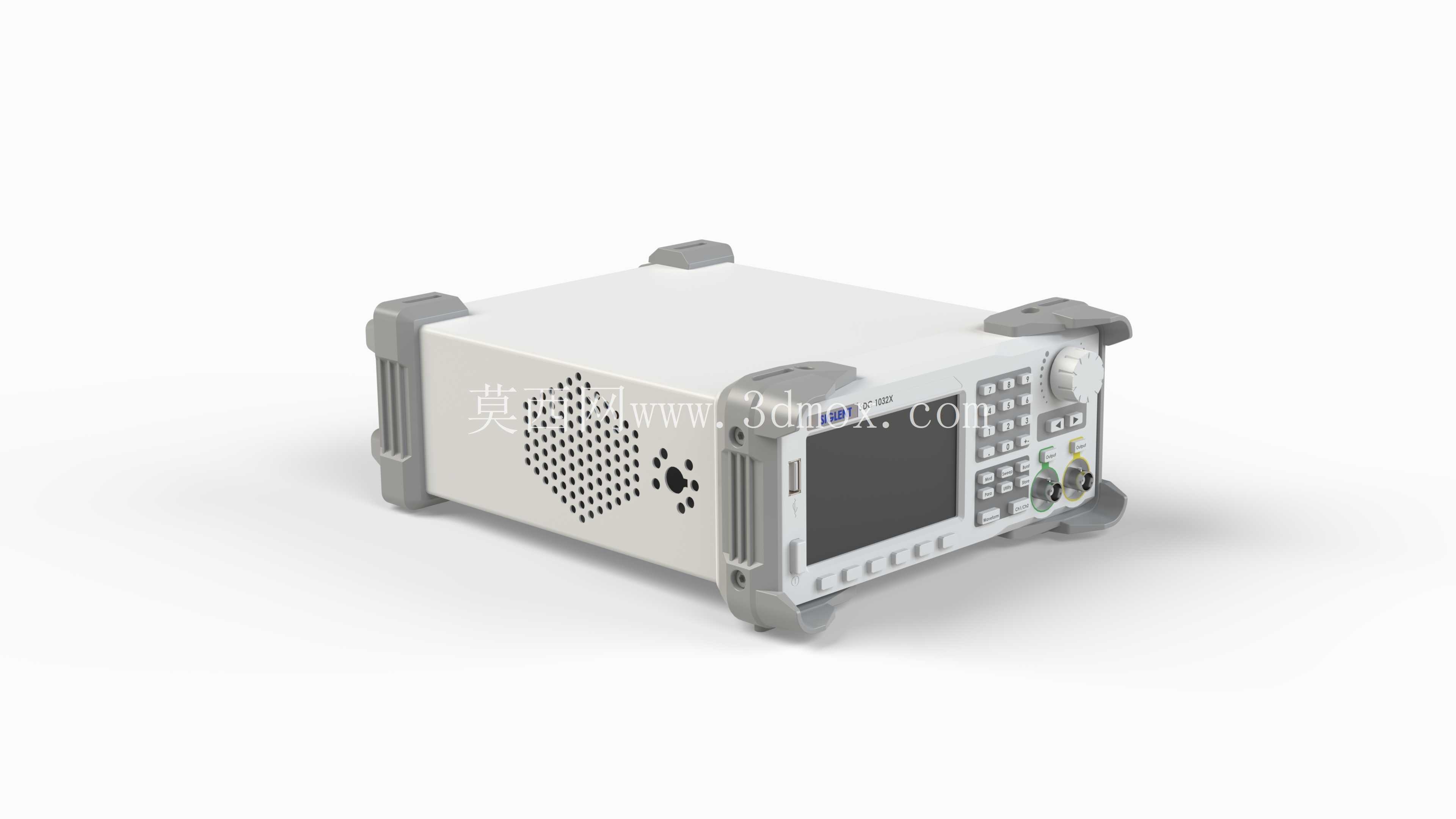

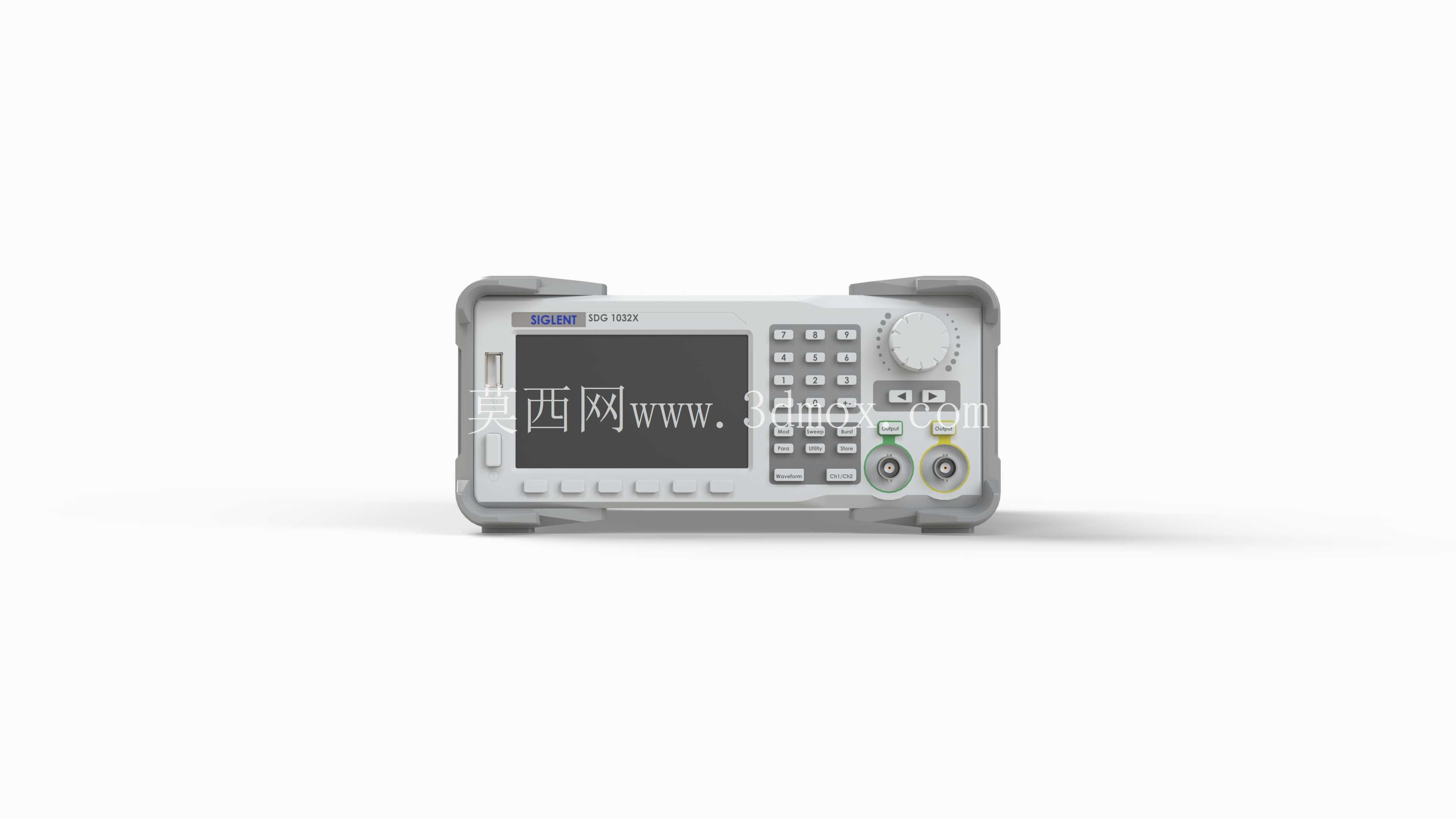

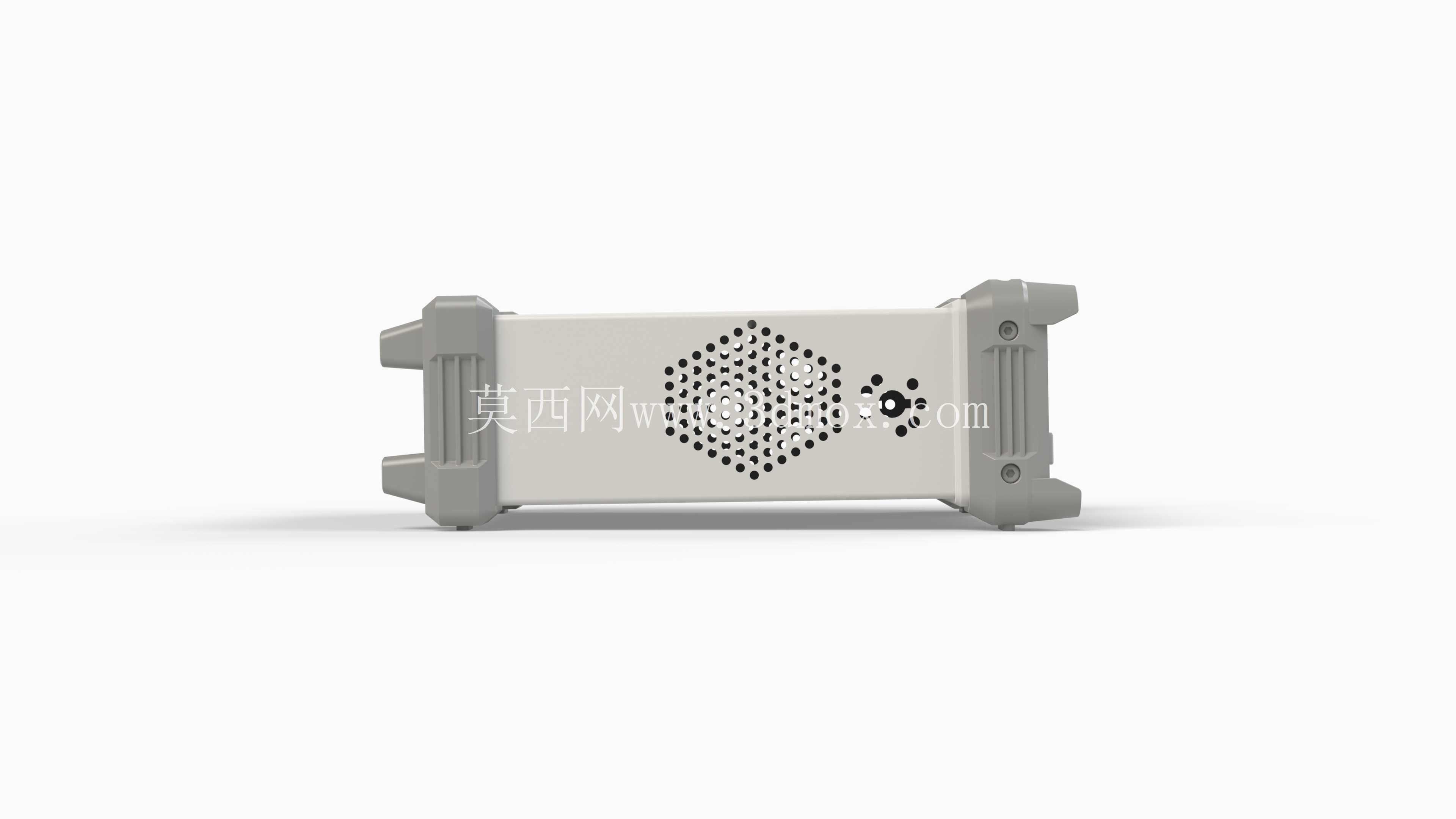

　　该数模围绕台式函数信号发生器的整机外观与结构边界展开，还原了实验室、产线调试台和电子维修工位中常见的信号源设备形态。设备前部集中布置显示屏、功能按键、旋钮、通道接口与电源开关，操作者在坐姿状态下即可完成波形选择、频率设定、幅值调节和输出接线，符合测试仪器人机交互的常规布局。前面板按键区按功能分组，数字键、方向键、旋钮与输出端子之间保留足够操作间距，避免快速调试时误触；屏幕区域略微内凹，配合周边边框形成保护，降低搬运和日常使用中刮擦显示面的风险。机身两侧及四角设置防撞护角，侧面带有散热格栅，后部和侧部预留通风路径，使内部电路在长时间输出波形时能够依靠自然对流散发热量。

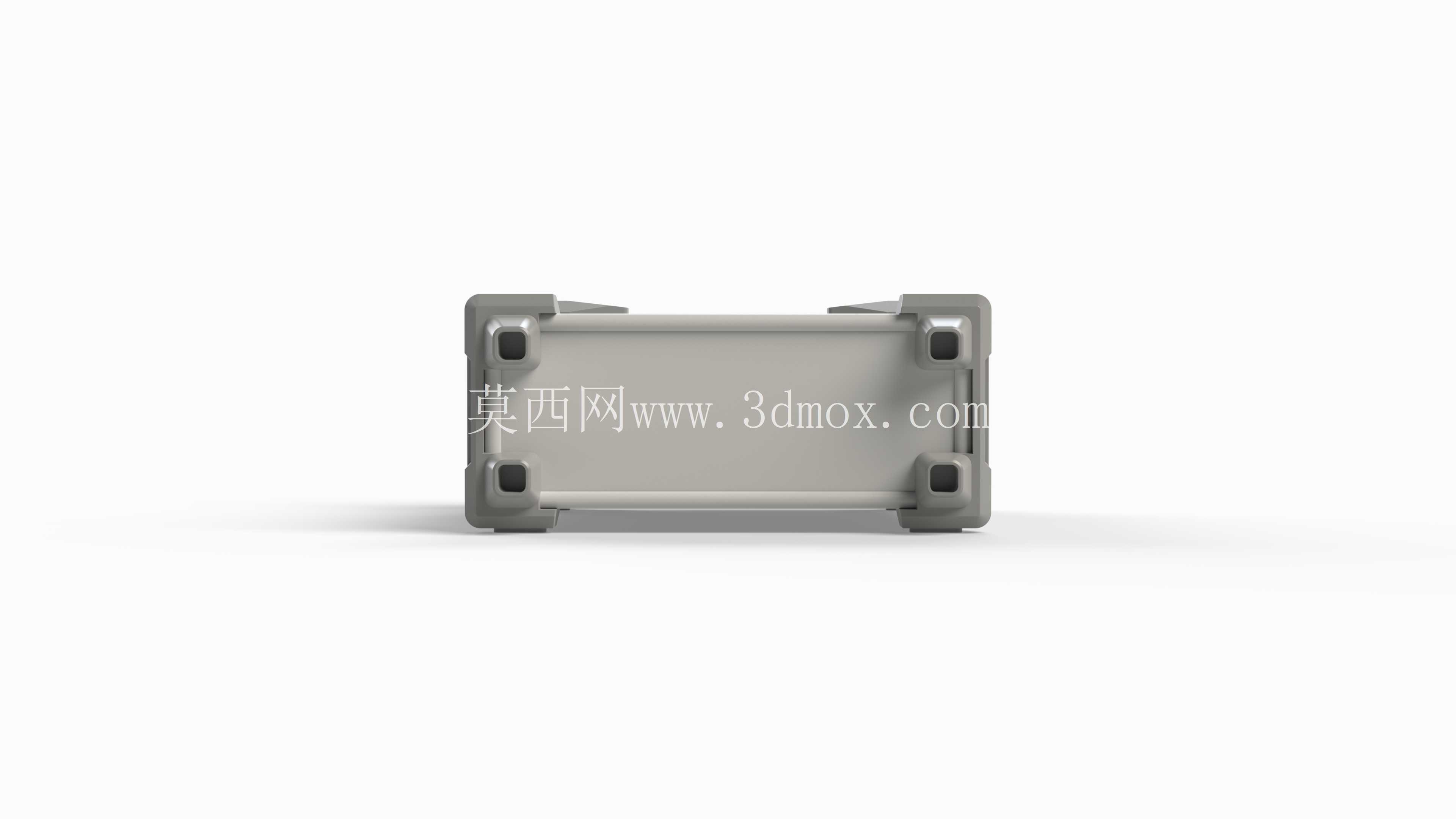

　　护角突出于外壳表面，在设备叠放、推移或临时放置时承担接触缓冲，也让台式仪器在金属工作台面上具备更稳定的支撑。模型对壳体分件、面板倾斜关系、接口高度、脚垫位置和背部轮廓均有细致表达，外形控制参考实物比例，关键装配边界控制在约零点五毫米量级，可用于机柜布置、实验台占位评估、测试系统集成示意以及仪器外观结构核对。工程应用中，这类信号源常用于传感器激励、电路频率响应验证、教学实验、产线功能测试和自动测试系统搭建。数模能够帮助结构设计人员确认设备与工装夹具、信号线缆、开关电源、示波器等周边仪器的空间关系，也便于在方案阶段检查前面板操作视线、接口插拔方向和散热通道是否被遮挡。

　　整机采用矩形金属外壳配合防护端件的思路，既保证内部板卡安装空间，又兼顾便携搬运与台架耐用性。底部支撑结构使机身与台面保持间隙，减少台面振动传导并辅助底部进风。接口区域按照常用BNC端子、USB或辅助端口的排布逻辑建模，接线后线缆弯曲半径和插头插拔空间均可在三维环境中提前校核。
