高精度台式数字万用表外观结构建模

　　台式数字万用表是电子制造产线、计量实验室、研发测试台架上常见的基础测量设备，这款Siglent SDM3065X的三维结构还原，重点围绕桌面部署场景下的整机包络、防护边角、前面板操作区与接线端口布局展开，建模公差控制在0.5毫米级别，可直接用于测试工位布局规划、仪器机柜集成排布的干涉校验工作。

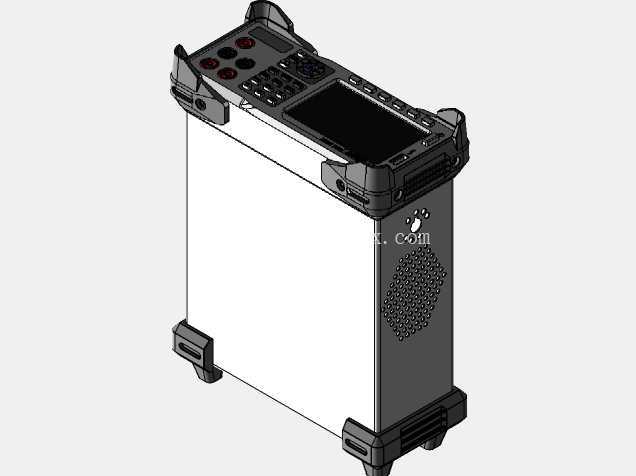

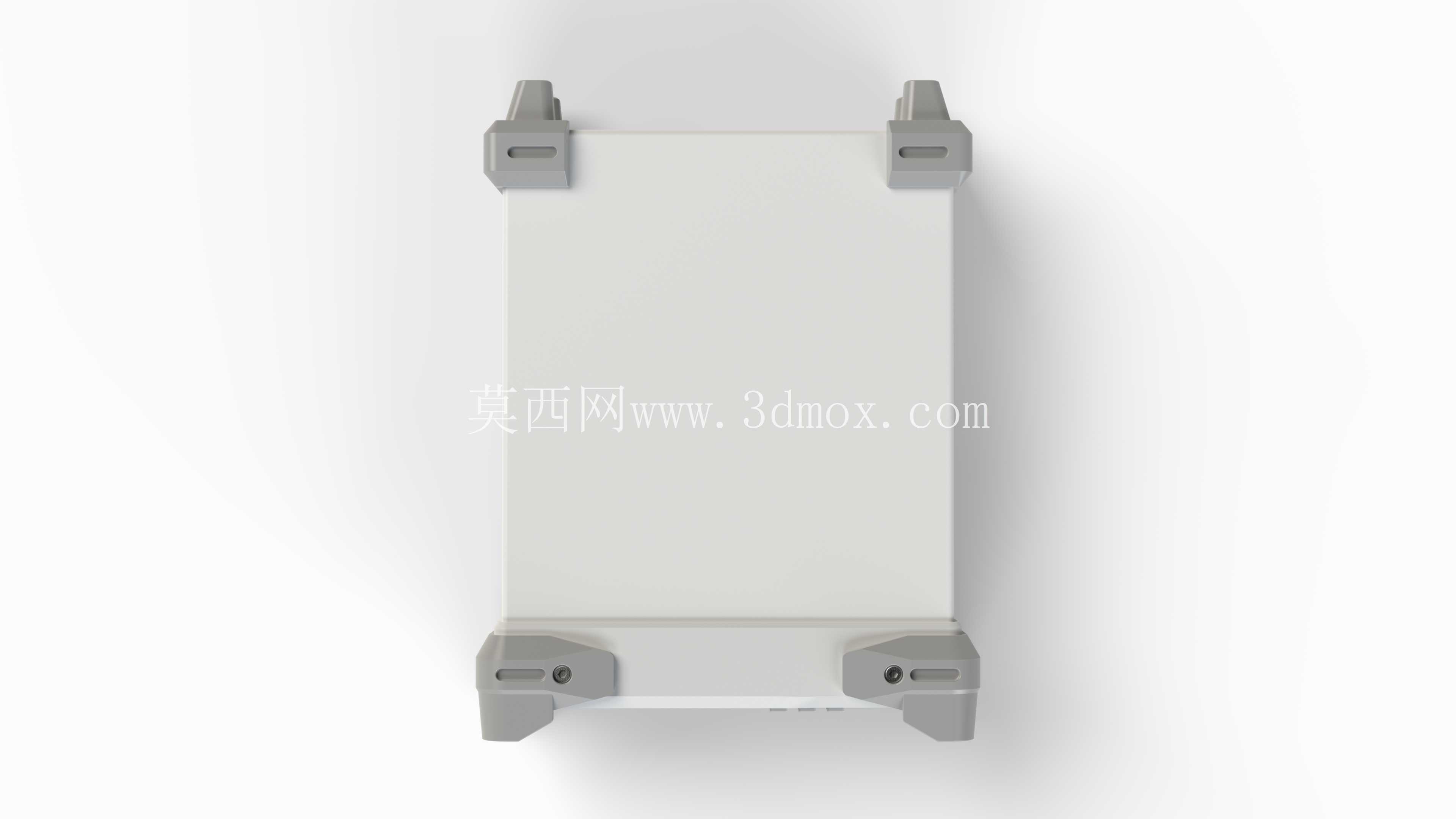

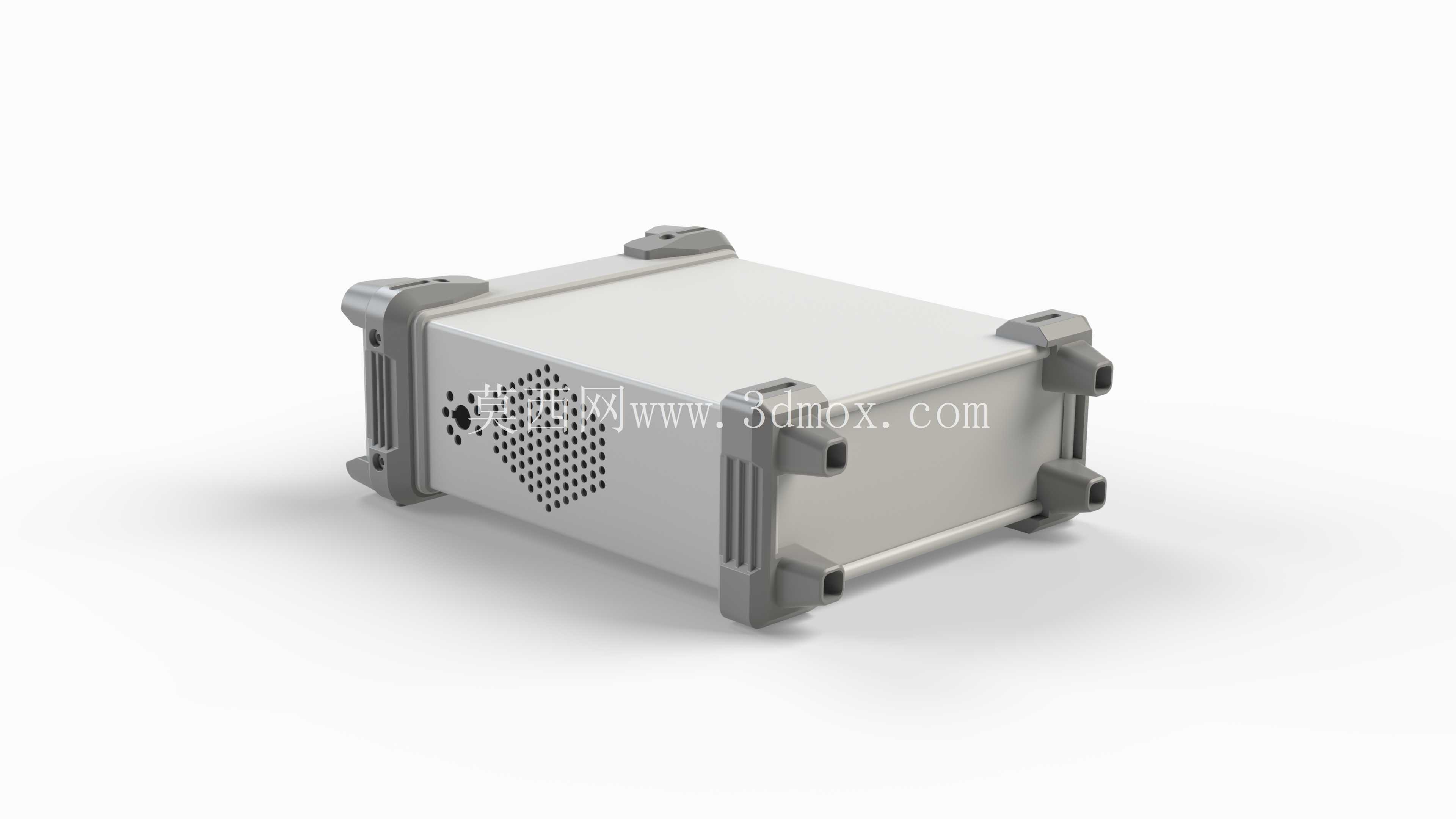

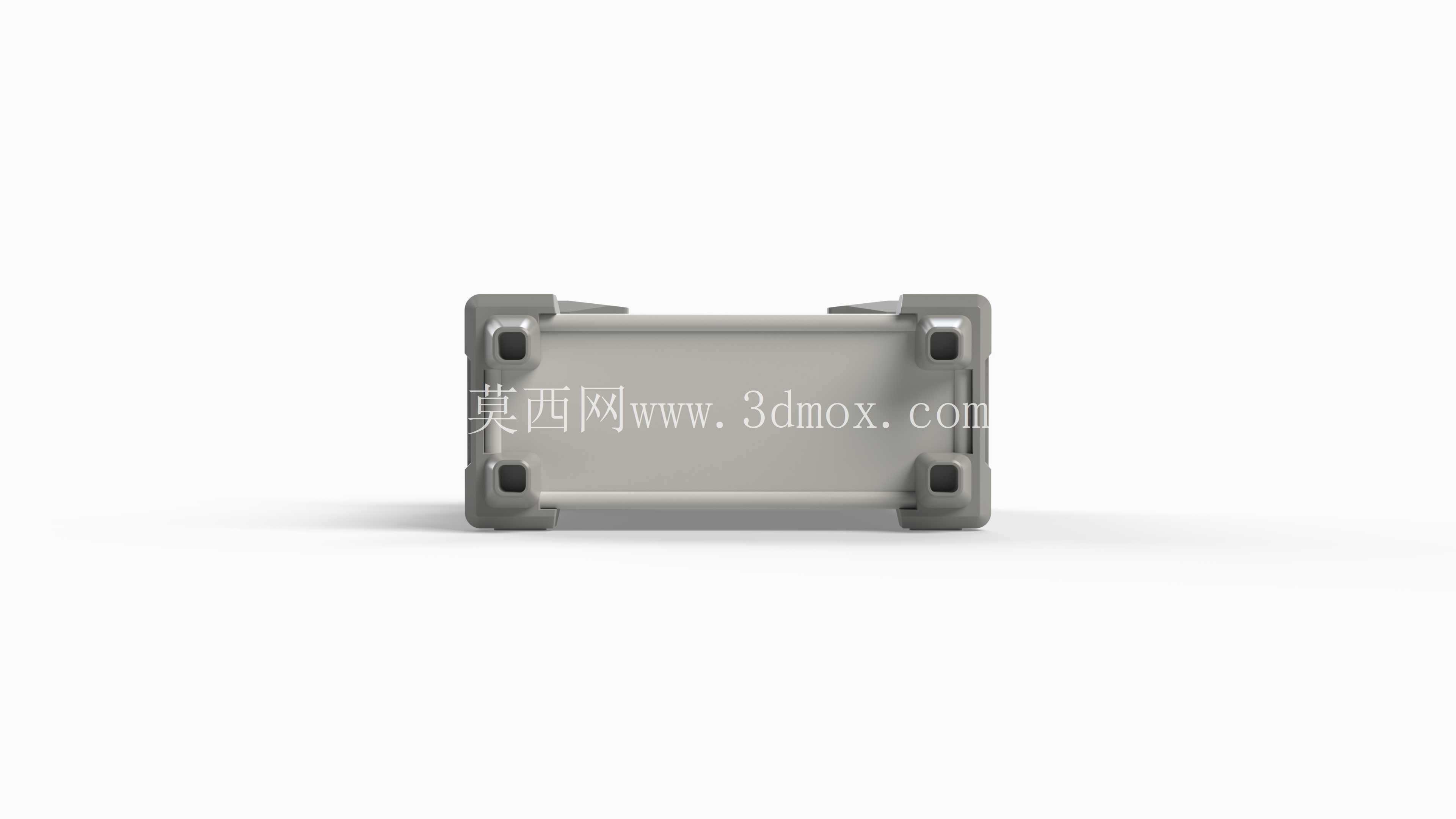

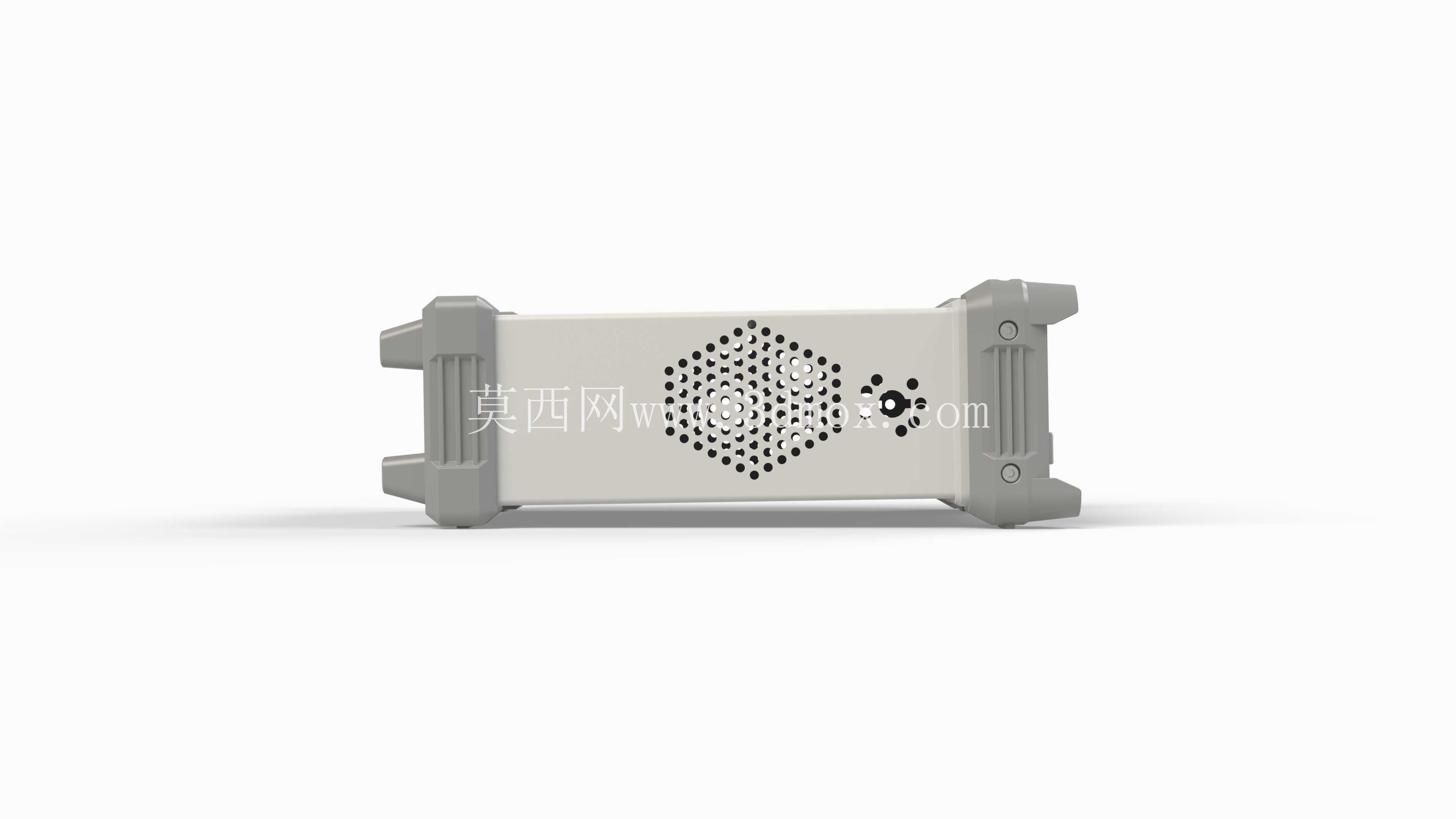

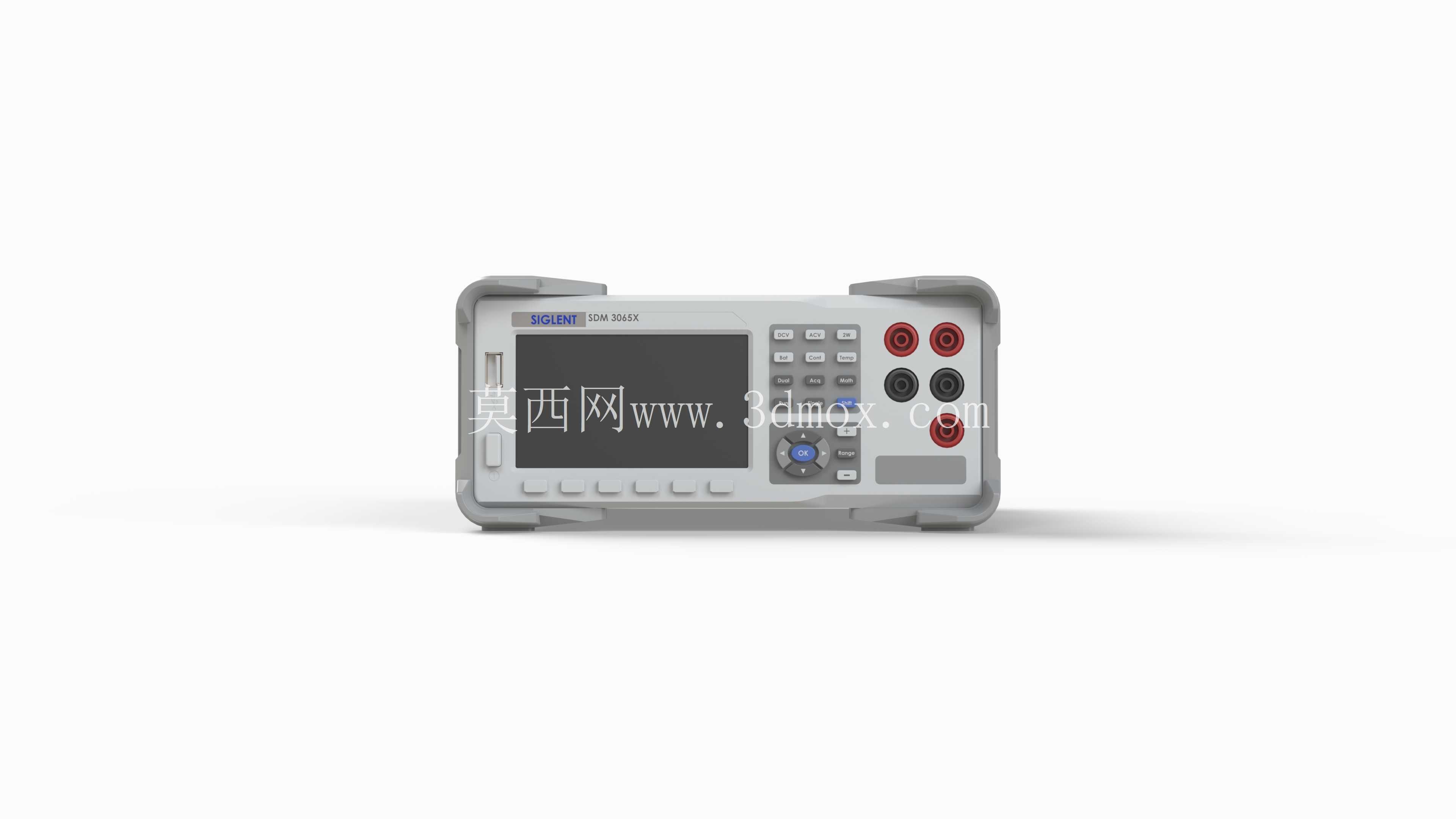

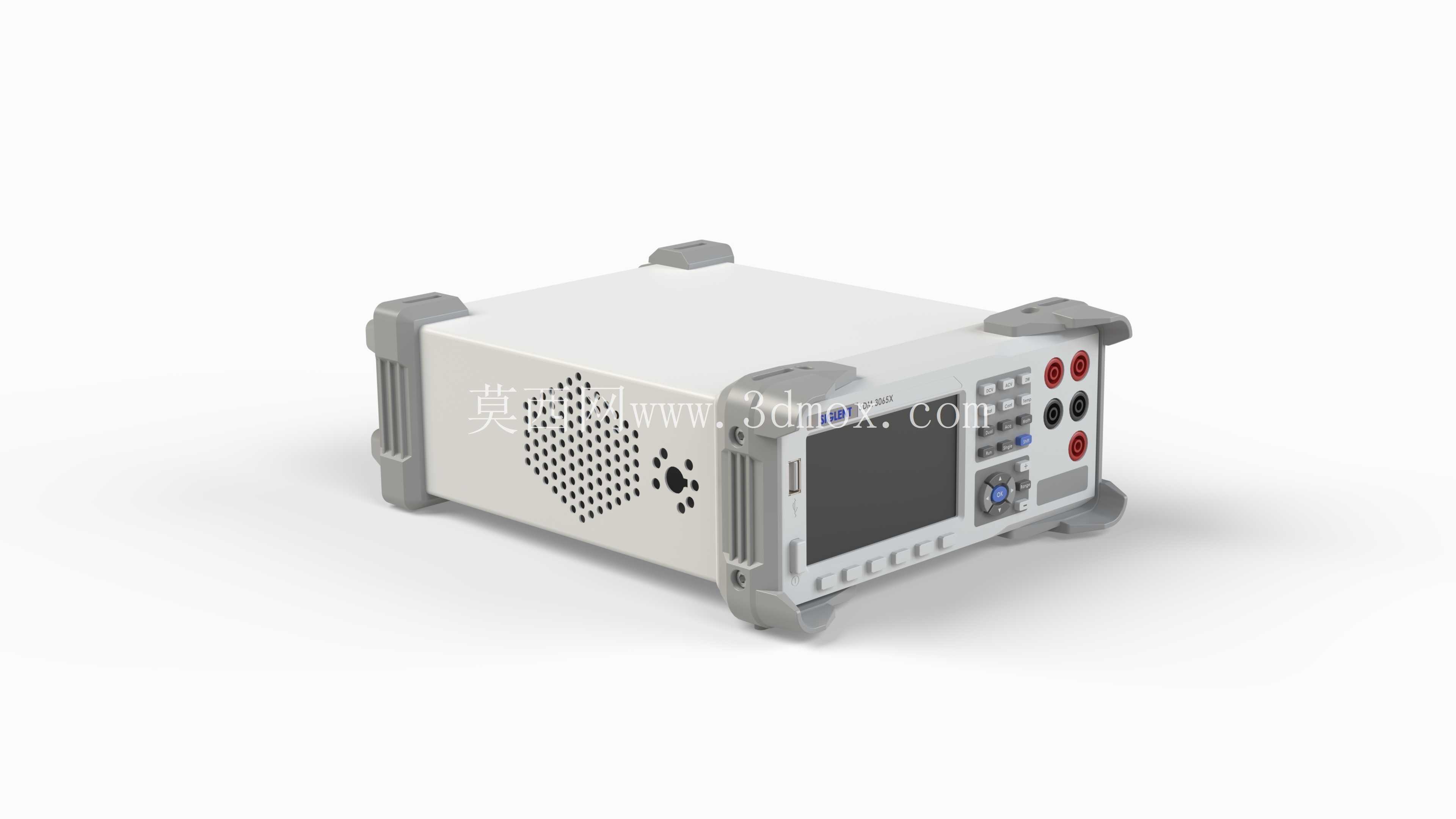

　　从实际使用场景来看，这类高精度台式表通常长期安置在防静电工作台上，或是嵌入标准19英寸测试机柜的层板中，因此整机外形的长宽高边界、底部支撑脚的间距与高度都做了精准还原：机身主体采用方正的金属壳体基底，四个边角加装了突出的灰色防撞护角，护角向外延伸出一定余量，既可以在搬运挪动时缓冲磕碰，也决定了机柜内安装时需要预留的侧向间隙，避免多台设备并排摆放时外壳直接摩擦。前面板的布局完全贴合实际操作逻辑：左侧大面积区域是点阵液晶显示屏，屏幕周边排布了功能按键、导航旋钮与方向操作键，右侧集中设置了多组红黑接线端子，端子之间的间距、插孔的深度都按照实物比例还原，操作人员在三维场景中可以直接模拟表笔插拔的动作空间，校验工位上手臂操作的可达性，不会出现端口和周边工装距离过近、插接线缆弯折半径不足的问题。机身侧面板开设了阵列式通风散热孔，孔位的排布密度、开孔区域的范围都和实物一致，在搭建密闭测试机柜的热仿真前置布局时，可以直接依据这个模型预留通风通道，避免散热孔被机柜立柱或者相邻设备遮挡。

　　设计思路上优先保证整机装配关系的合理性：防撞护角和主壳体的卡扣配合位置、前面板和机身的拼接缝、背部接口区域的凸起边界都做了分层建模，结构工程师可以直接拆解各个外观件，参考这类成熟仪器的防护结构设计，开发自研台式测试设备的外壳护角；做产线测试工位规划的工程师，也可以把这个模型直接导入工位布局装配体，提前核算工作台纵深、仪器和待测产品之间的走线距离，规避后期现场安装时才发现操作空间不足的问题。整机的所有外凸特征，包括旋钮的突出高度、接线端子的外伸长度、底部支脚的垫高尺寸都完整还原，没有做简化省略，完全满足设备布局、外观参考、结构逆向参考的使用需求。
