工业用锚固锁块结构三维设计

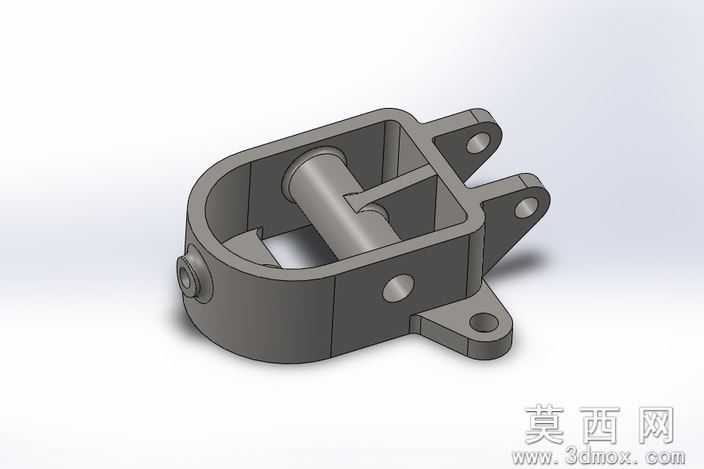

本作品为工业锚固场景配套的锁块构件三维设计，采用SolidWorks完成全参数化建模，建模过程遵循机械设计通用规范，所有尺寸均参考工业锚固构件的通用适配标准设定。模型整体采用一体化框架式结构设计，主体为带圆角的U型槽型腔结构，型腔内部预留辊轴安装位，可适配对应规格的销轴实现锁止动作；构件外侧延伸出三处带安装孔的固定耳板，耳板上的通孔尺寸经过公差校验，可直接适配标准螺栓完成与外部基座的紧固连接，安装孔位的布局经过力学受力分析，可均匀分散锚固作业时产生的拉拔载荷，避免局部应力集中导致构件变形。建模阶段对所有棱边做了圆角过渡处理，既消除了加工时的应力集中隐患，也还原了实际五金零件的倒角工艺特征；材质设定选用工业常用的碳素结构钢，渲染时赋予哑光金属质感，还原了铸钢零件经喷砂处理后的真实表面效果，表面粗糙度参数设置贴合实际机加工零件的视觉表现。结构设计上充分考虑了零件的加工工艺性，主体型腔可通过铣削加工一次成型，固定耳板与主体为一体化结构无需额外焊接装配，有效降低了后续生产的加工成本与装配误差；内部辊轴与型腔的配合间隙经过合理设定，既保证辊轴可灵活转动完成锁止动作，又不会因间隙过大导致锁止时出现晃动松脱的问题。整体模型结构完整，所有特征均为可编辑参数，可根据实际使用场景的载荷需求调整壁厚、安装孔位尺寸与型腔规格，适配不同吨位的锚固作业需求，可直接用于机械结构装配验证、作业场景模拟以及后续的工程图导出与生产加工参考。
