可修改维度参数的M10拇指螺钉结构设计

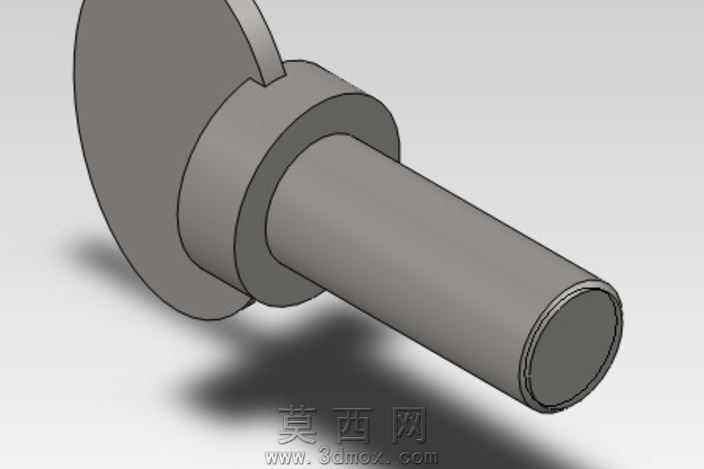

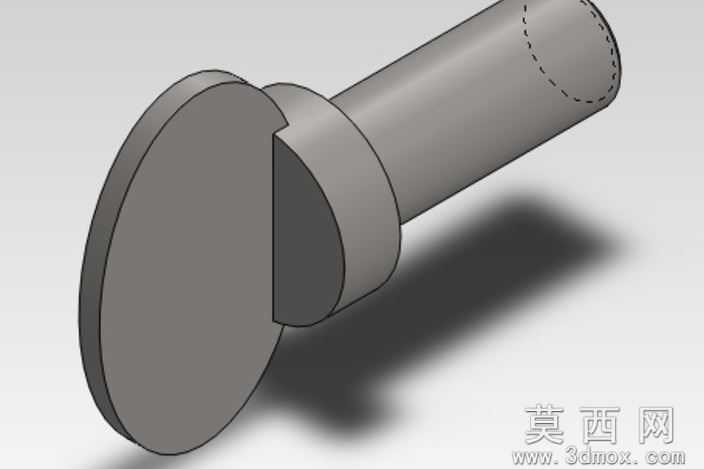

该作品为M10规格拇指螺钉的三维参数化设计模型，建模过程采用主流三维机械设计软件完成，整体建模逻辑围绕紧固件的实际使用需求与参数化修改需求搭建。建模阶段首先梳理拇指螺钉的核心结构组成，将模型拆分为拇指按压盘、定位轴肩、外螺纹杆身三个独立的特征模块，各模块间采用参数关联约束，确保修改任意维度参数时，其余关联结构可自动匹配更新，无需重复调整特征。模型的尺寸基准以M10螺纹的公称尺寸为核心基准，按压盘的直径、厚度，轴肩的外径、厚度，杆身的长度、螺纹段长度均设置为可编辑的独立参数，使用者可根据实际配套的安装套件尺寸，直接修改对应维度数值即可生成适配不同安装场景的拇指螺钉模型，无需从零开始建模。材质渲染阶段采用金属哑光碳钢材质，还原普通钢制紧固件的真实表面质感，对螺纹牙型、轴肩过渡圆角、按压盘边缘倒角等细节做了精细化处理，避免模型出现尖锐棱角、特征错位等不符合实际加工要求的问题。结构设计上充分考虑拇指螺钉的实际使用特性，按压盘采用大直径薄圆盘结构，增大手部拧动时的接触面积，无需借助额外工具即可手动完成拧紧或松脱操作；轴肩结构起到安装限位作用，可精准控制螺钉拧入的深度，避免拧入过深损伤配套工件；杆身部分的螺纹特征严格遵循普通公制螺纹的牙型参数，牙距、牙型角均符合通用紧固件的标准规范，保证模型可直接用于后续的装配干涉检查、工程图导出、3D打印样件验证等工作。整个模型的特征树逻辑清晰，无冗余特征、无外部参考依赖，参数修改后不会出现特征报错、结构变形的问题，可适配不同的安装工况需求，既可以用于机械设计教学中的紧固件建模演示，也可以作为通用标准件导入各类设备装配体中使用，大幅节省机械设计过程中标准件重复建模的时间成本。
