气动歧管空气气流分配块结构设计

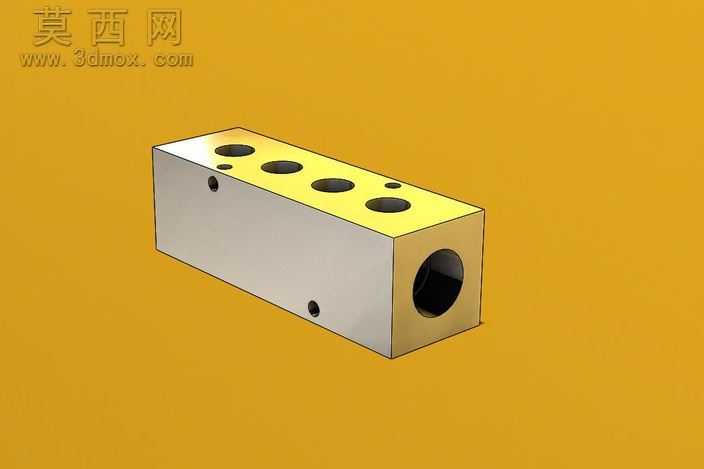

该气动气流分配块采用三维参数化建模方式完成整体结构设计，建模过程中以气路连通逻辑为核心基准，首先确定长方体主体的基准坐标系，以主体长度方向为气路主走向，依次定位端面主进气孔、顶面多组出气孔位以及侧面定位安装孔的空间坐标，所有孔位均采用同轴度约束保证孔道加工精度，避免气路错位导致的漏气问题。模型构建时先完成主体基体的拉伸成型，再通过异型孔向导功能逐一添加不同孔径的气路孔与安装孔，对孔道相交位置做圆角过渡处理，减少气流在拐角处的压力损失，提升气路传输的顺畅度。材质设计上，主体采用硬质阳极氧化铝合金材质，顶面做亮金色氧化处理，侧面保留金属银白哑光质感，既区分了安装面与气路接口面，也通过材质属性体现铝合金轻量化、耐腐蚀、气密性好的应用优势，渲染阶段采用柔和的工业产品打光方案，突出金属表面的细腻质感与孔位的轮廓清晰度，避免过度反光遮挡结构细节。结构设计层面，该分配块采用单端主进气、顶面多支路并行出气的布局，主进气孔采用大通径设计保证进气流量充足，顶面四组等距分布的出气孔可同时对接多路气动支路，侧面的小型定位孔用于块体在设备机架上的精准固定，底部小孔为工艺泄压孔，可避免块体内部因温差产生积液积压。设计过程中充分考虑气动系统的实际使用需求，所有孔位的孔径、孔距均匹配标准气动接头的安装尺寸，无需二次加工即可直接对接常规气动管路，块体边角做微小倒角处理，既避免安装过程中锐边划伤操作人员，也提升了产品整体的精致度。模型完成后通过干涉检查功能验证所有孔道的连通性，确认无内部堵孔、结构干涉问题，整体结构紧凑规整，安装占用空间小，可广泛应用于多支路气动控制系统中，实现单路进气向多路工作支路的均匀气流分配，保障各气动执行元件的供气稳定性。
