桌面级小型CNC激光雕刻加工设备

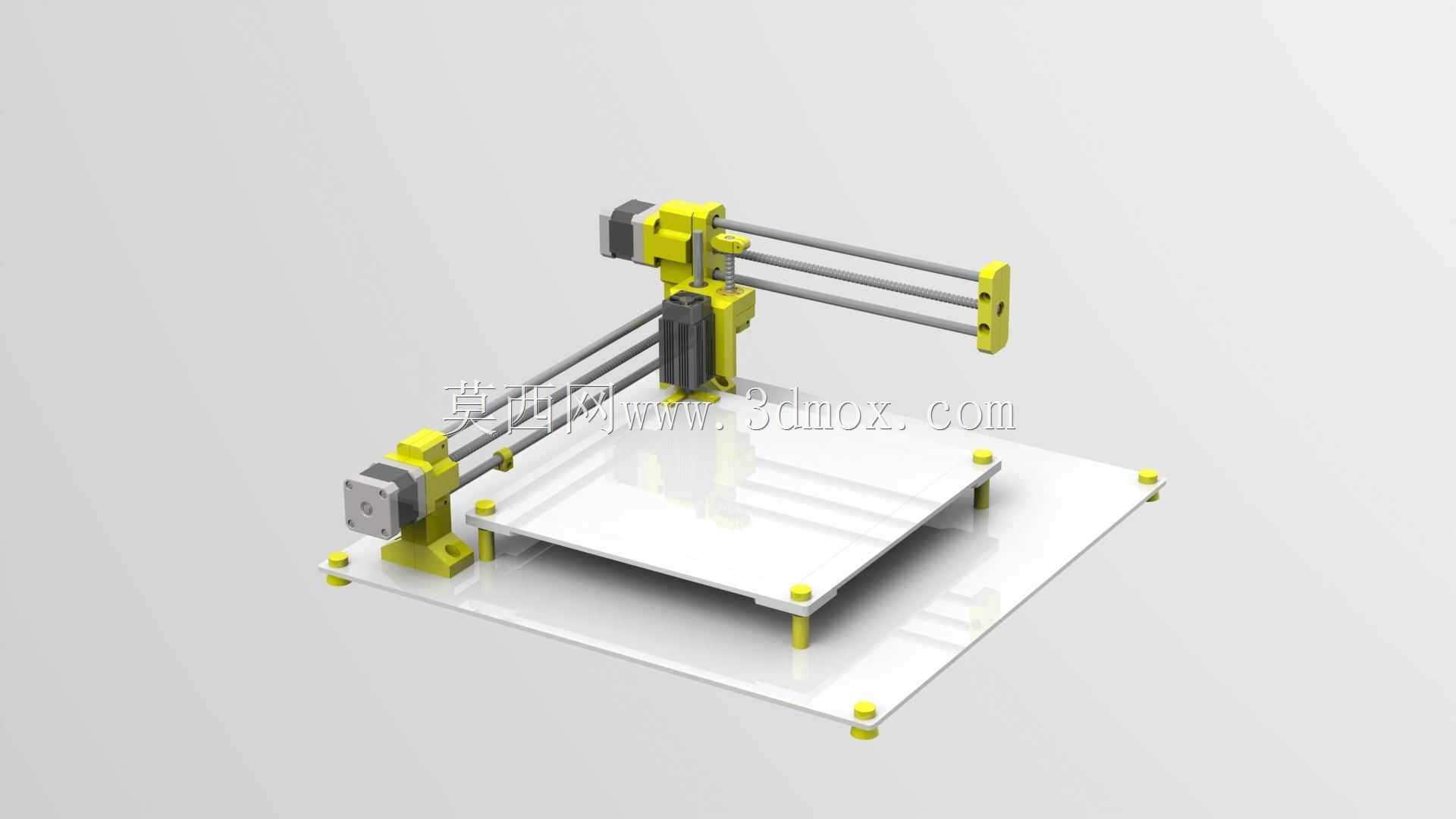

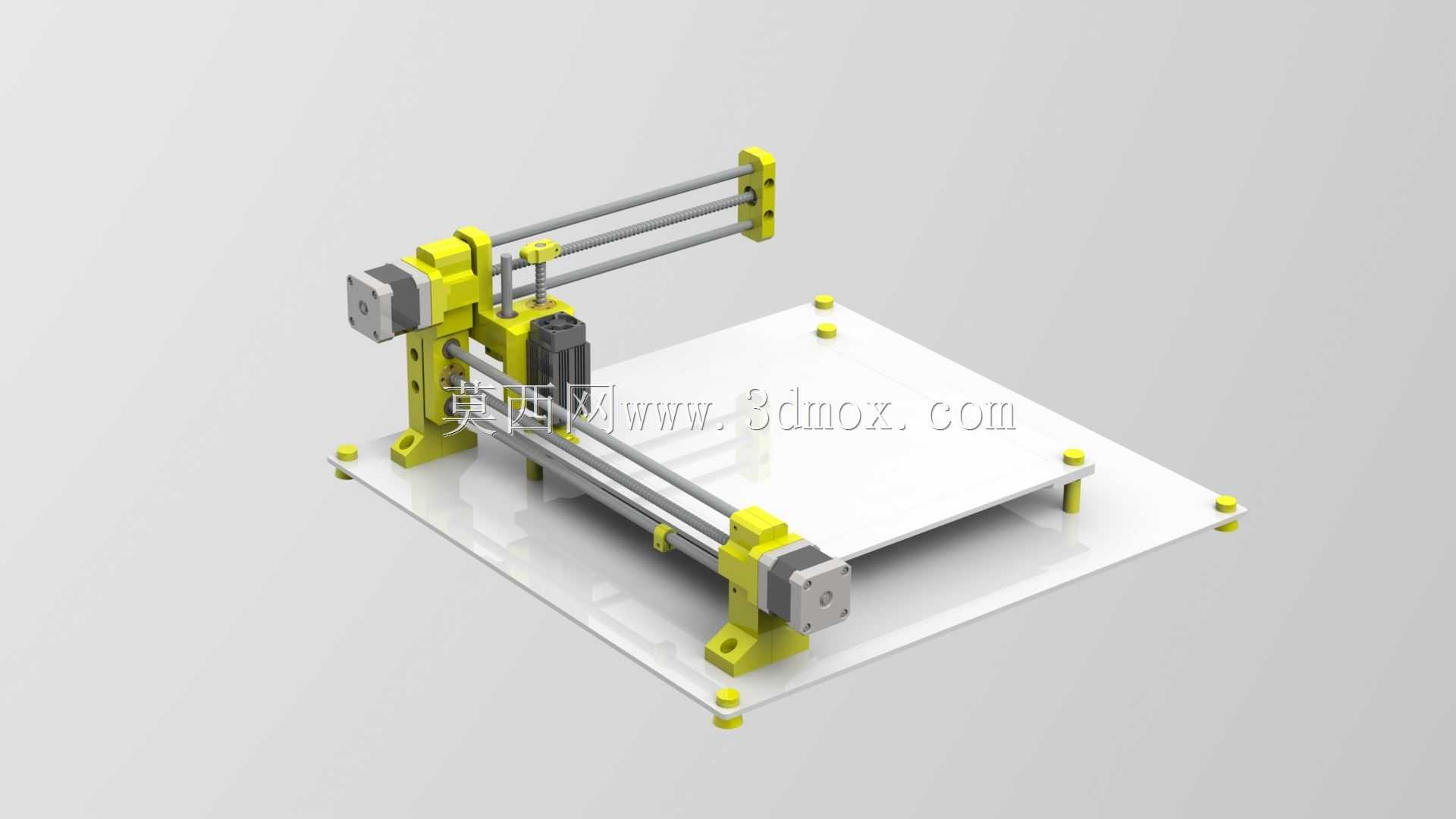

　　这款桌面级加工设备主打小尺寸工件的精密雕刻作业，核心适配个人工作室、创客空间、教学实训场景下的软质材料加工需求，可覆盖亚克力薄板、椴木层板、双色板、软铝片等常见薄型工件的图案刻蚀、轮廓切割、标识打标工序，相比工业级大型雕刻设备，它无需专用占地空间，普通工作台面即可完成安装部署，对使用场景的硬件配套要求极低。设备的非标准结构件全部采用适配3D打印工艺的结构设计，所有黄色受力支撑件均做了壁厚均匀化处理，规避了3D打印过程中易出现的翘曲、填充不足问题，用户可根据自身使用损耗情况，直接通过FDM打印机快速制作替换备件，无需额外开模或采购专用配件，大幅降低了设备的后期维护成本与备件获取门槛。从结构布局来看，设备采用经典的龙门式双轴传动架构，

　　X、Y方向传动均采用光轴导轨配合滑块的导向方案，传动阻力小且运行平稳，Z轴方向集成了500毫瓦功率的激光发生模块，可直接输出满足雕刻需求的激光能量，无需额外加装外置激光发生单元。设备的有效加工工作空间设定为250毫米×250毫米，这个尺寸边界刚好覆盖日常小型加工件的主流尺寸需求，既不会因为工作幅面过小限制加工场景，也不会因为幅面过大导致设备整体刚性下降、安装占用空间增加。底座采用平板式安装结构，四个角点设置了可调式支撑固定位，用户可根据工作台面的平整度调整支撑高度，保证加工平台始终处于水平状态，避免因台面倾斜导致的雕刻深度不均、轮廓偏移问题。传动部分的步进电机直接通过安装座固定在3D打印的支撑结构上，

　　安装座预留了电机轴同轴度调整间隙，装配时可快速校准电机与传动光轴的同轴度，减少传动过程中的卡顿与磨损。设备的整体走线全部沿支撑结构的内侧凹槽布置，避免加工过程中碎屑掉落剐蹭线路，也能防止加工时的激光反射灼伤线路外层绝缘皮。在实际使用过程中，用户可根据加工材料的厚度调整Z轴激光头的高度，保证激光焦点始终落在工件加工表面，获得最优的雕刻线宽与切割深度，针对不同材质的加工参数，可直接通过配套的控制软件调整激光功率与移动速度，无需对硬件结构做额外改动。
