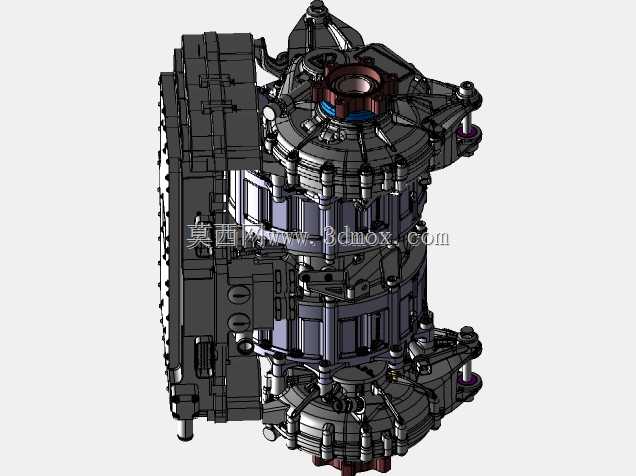

Rimac AXL 560电动汽车驱动电机结构

　　该驱动单元是纯电动乘用车辆核心动力输出部件，主要适配高性能纯电车型的单轴动力布置场景，承担电能到机械能的转换输出职能，直接将动力传递至半轴驱动车轮，同时集成减速、差速相关功能模块，无需额外匹配外置减速器总成，大幅缩减动力舱占用空间。从结构设计来看，整机采用轴向紧凑布局，壳体采用高强度压铸铝合金材质，通过多道加强筋结构提升整体刚性，同时兼顾散热需求，壳体表面的散热肋片沿周向均匀分布，可在车辆行驶过程中利用迎面气流完成被动散热，匹配内置冷却水道可满足持续高功率输出的热管理要求。安装边界方面，整机预留三个悬置安装点位，分别位于壳体上部、侧部与下部，安装孔位同轴度公差控制在0.02mm以内，可直接适配对应车型的副车架安装接口，

　　输出端法兰采用标准花键结构，可兼容多数等速半轴的连接尺寸，输入端高压接线端采用屏蔽密封结构，防护等级满足车载部件的涉水、防尘要求。设计过程中充分考虑整车NVH性能，内部定转子配合间隙经过多轮仿真优化，减速齿轮组采用斜齿修形设计，可有效降低高速运转时的齿轮啮合噪音，端盖与壳体的连接面采用多层密封结构，避免润滑油渗漏同时阻隔外部水汽、粉尘进入腔体内部。实际装车场景中，该驱动单元可覆盖从城市通勤到激烈驾驶的全工况动力需求，峰值扭矩输出可满足车辆急加速时的动力响应要求，持续输出工况下的温度控制表现稳定，不会出现因过热导致的功率限制问题。结构建模过程中完整还原了内部绕组、冷却水道、齿轮组、轴承、密封件等所有细节，

　　所有配合面的公差标注符合车载零部件的设计规范，安装点位的坐标参数完全匹配实车装配要求，可直接用于动力总成布置校核、装配工艺仿真、维修培训演示等场景，也可作为同类型电驱动总成设计的参考基准，帮助设计人员快速掌握高性能集成式电驱的结构布局思路，缩短同类型产品的开发周期。
