小型业余探空火箭原型结构设计

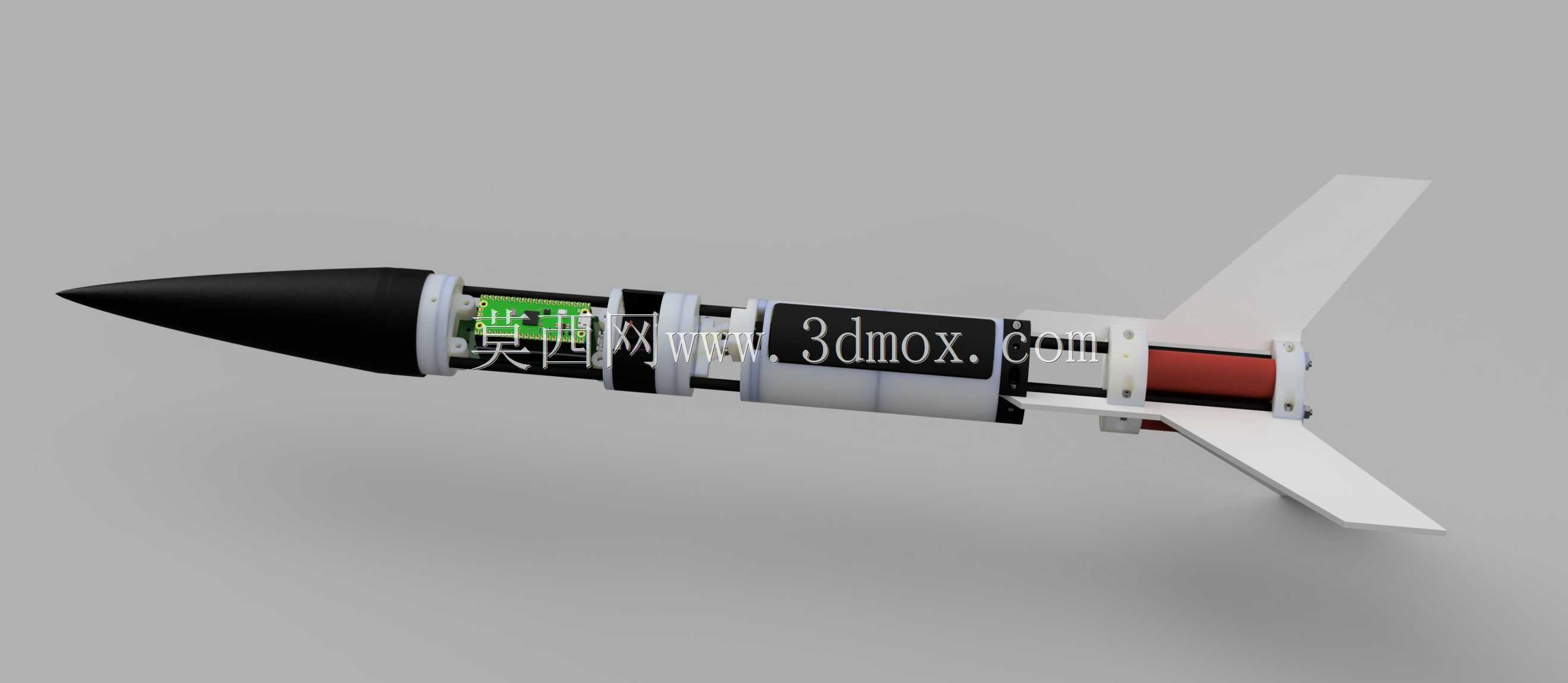

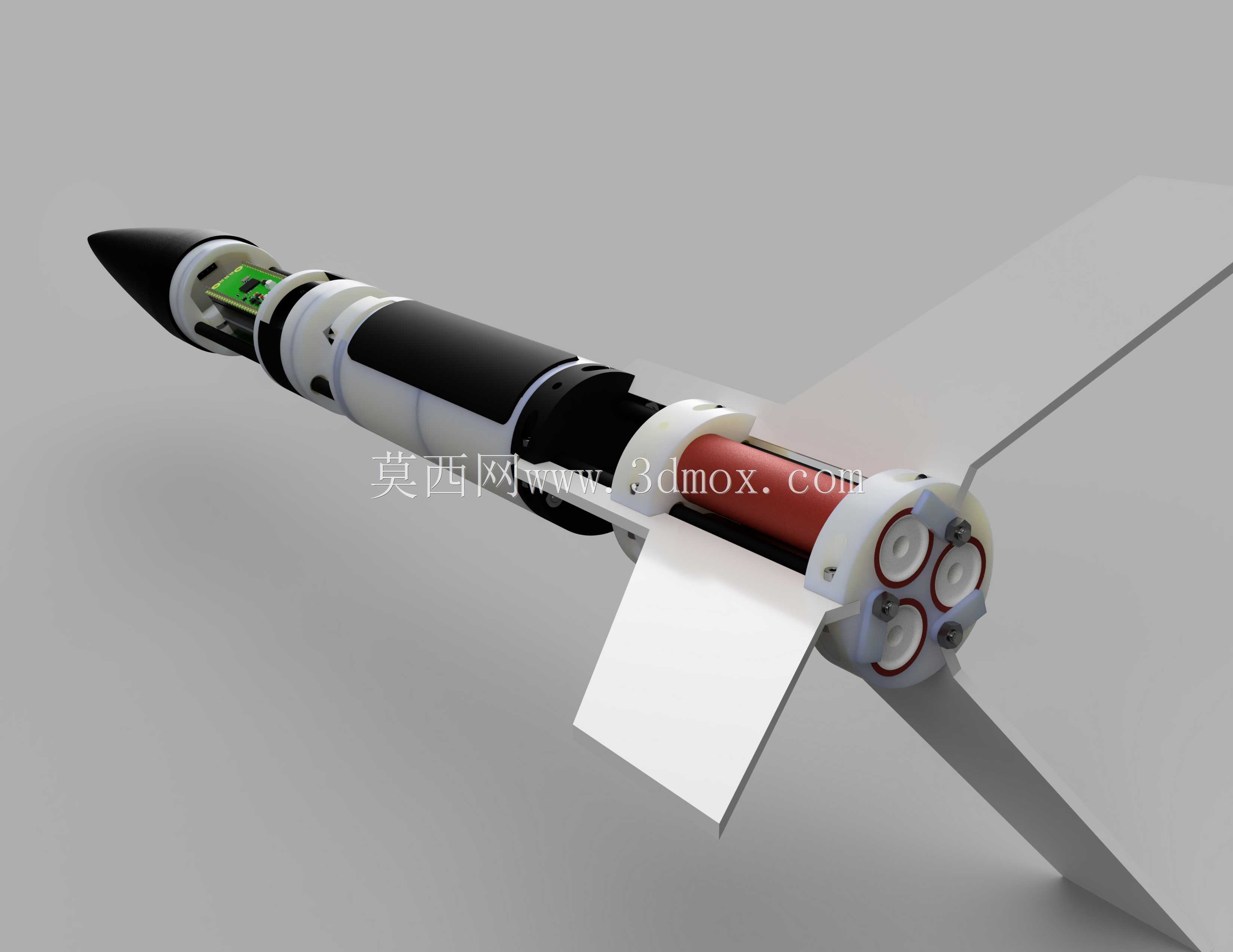

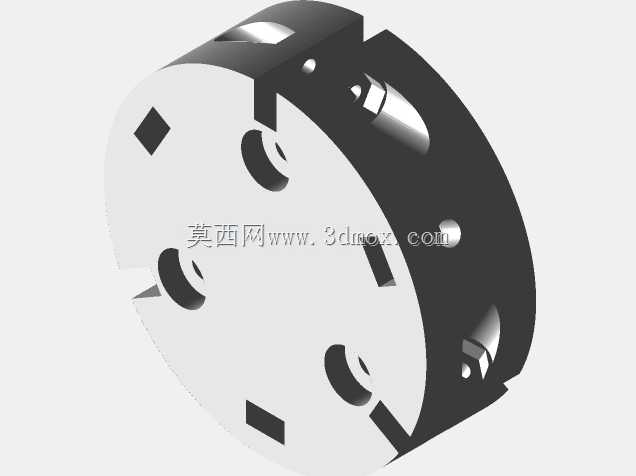

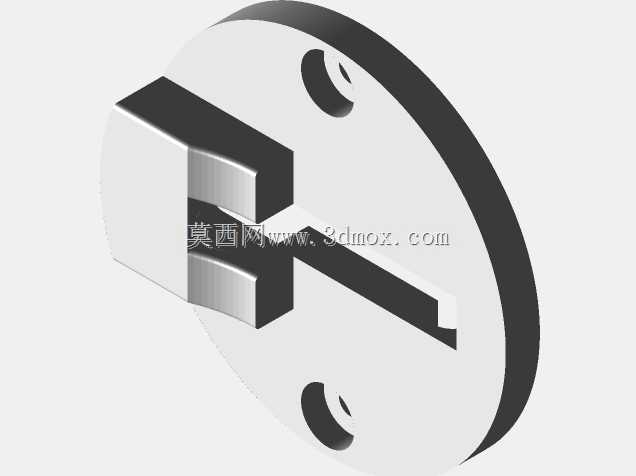

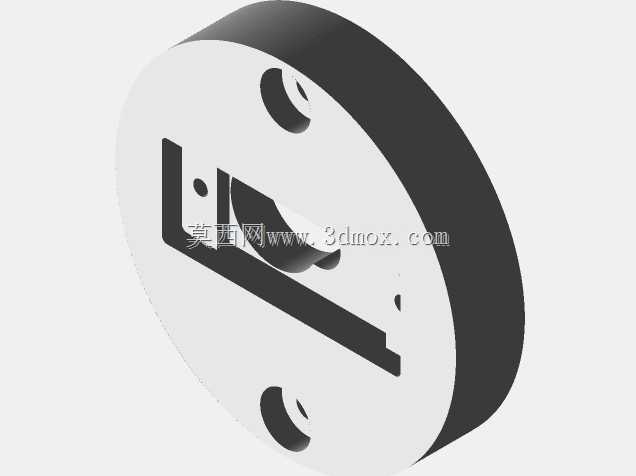

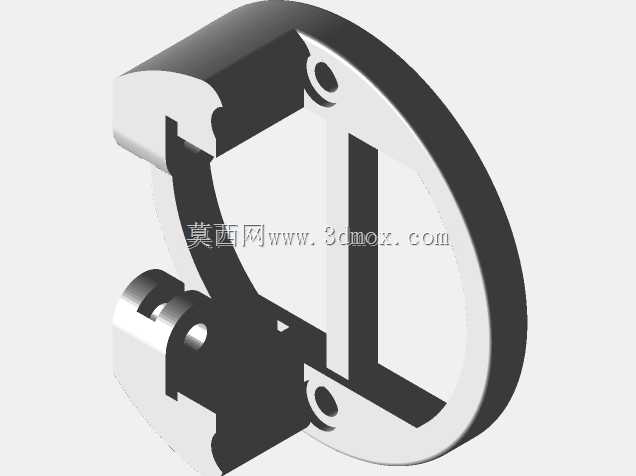

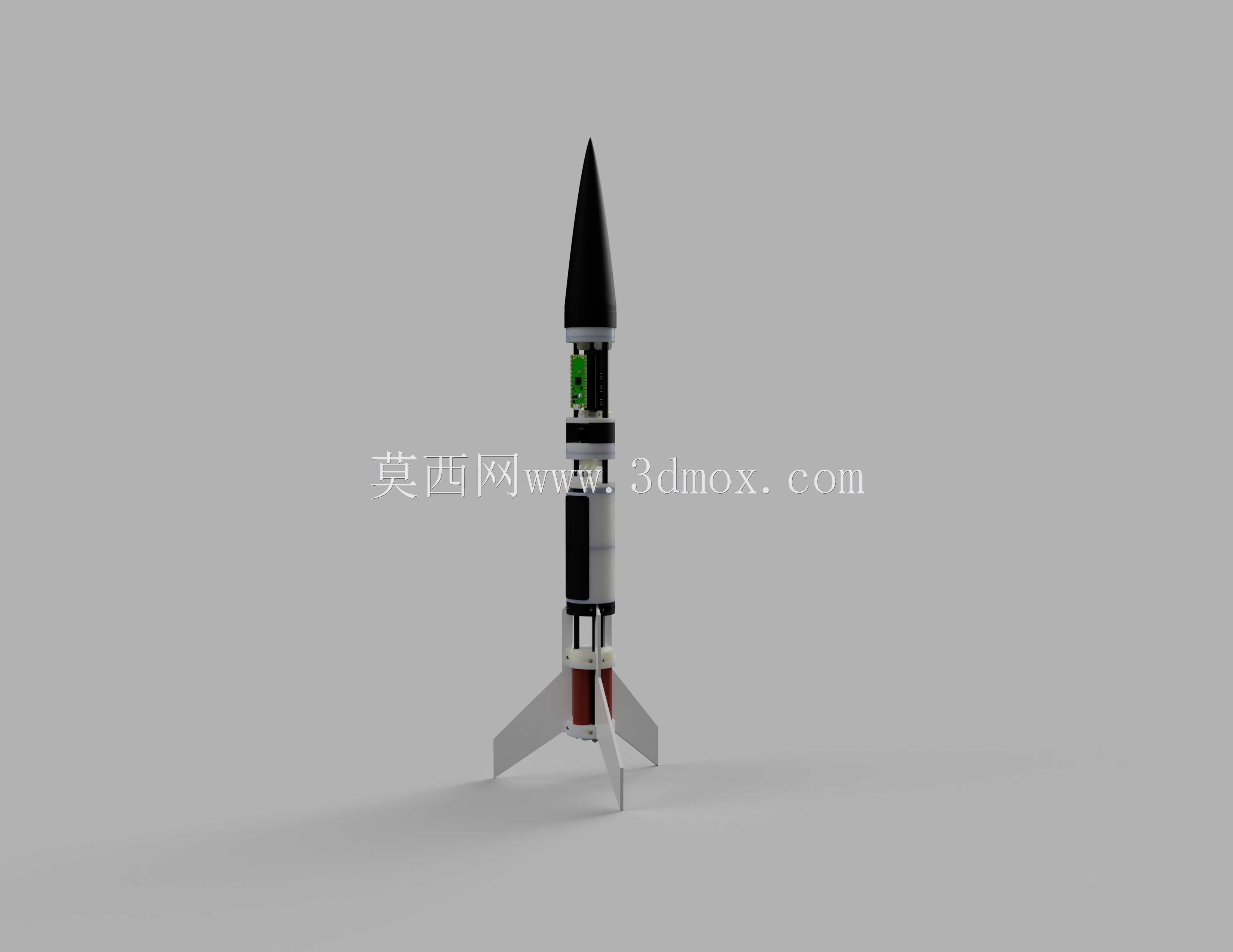

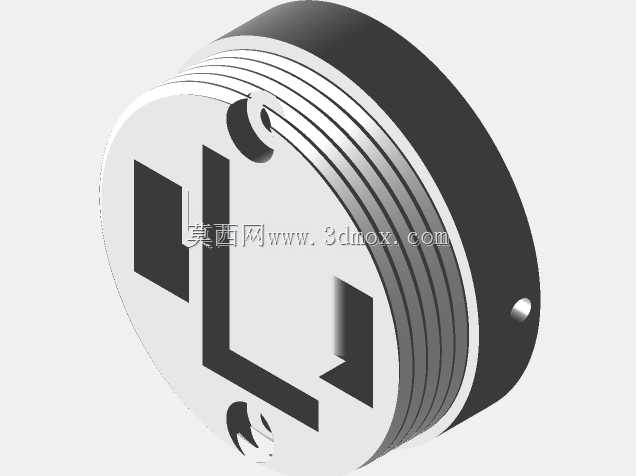

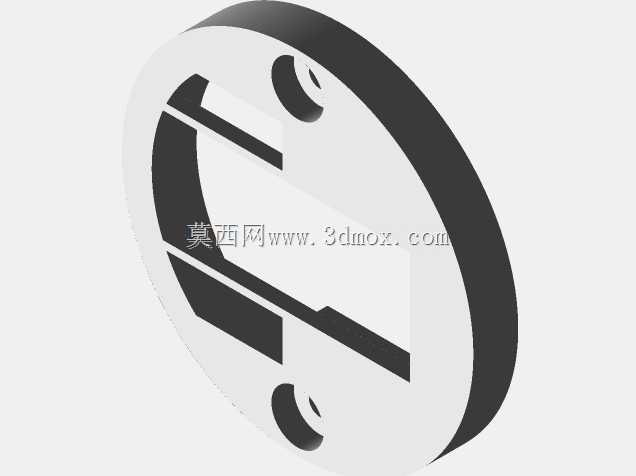

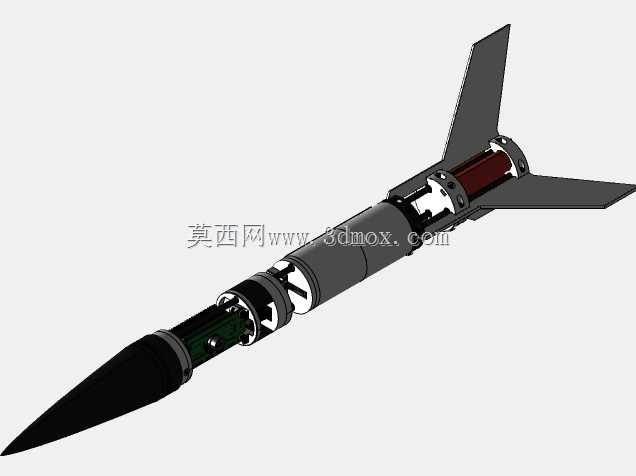

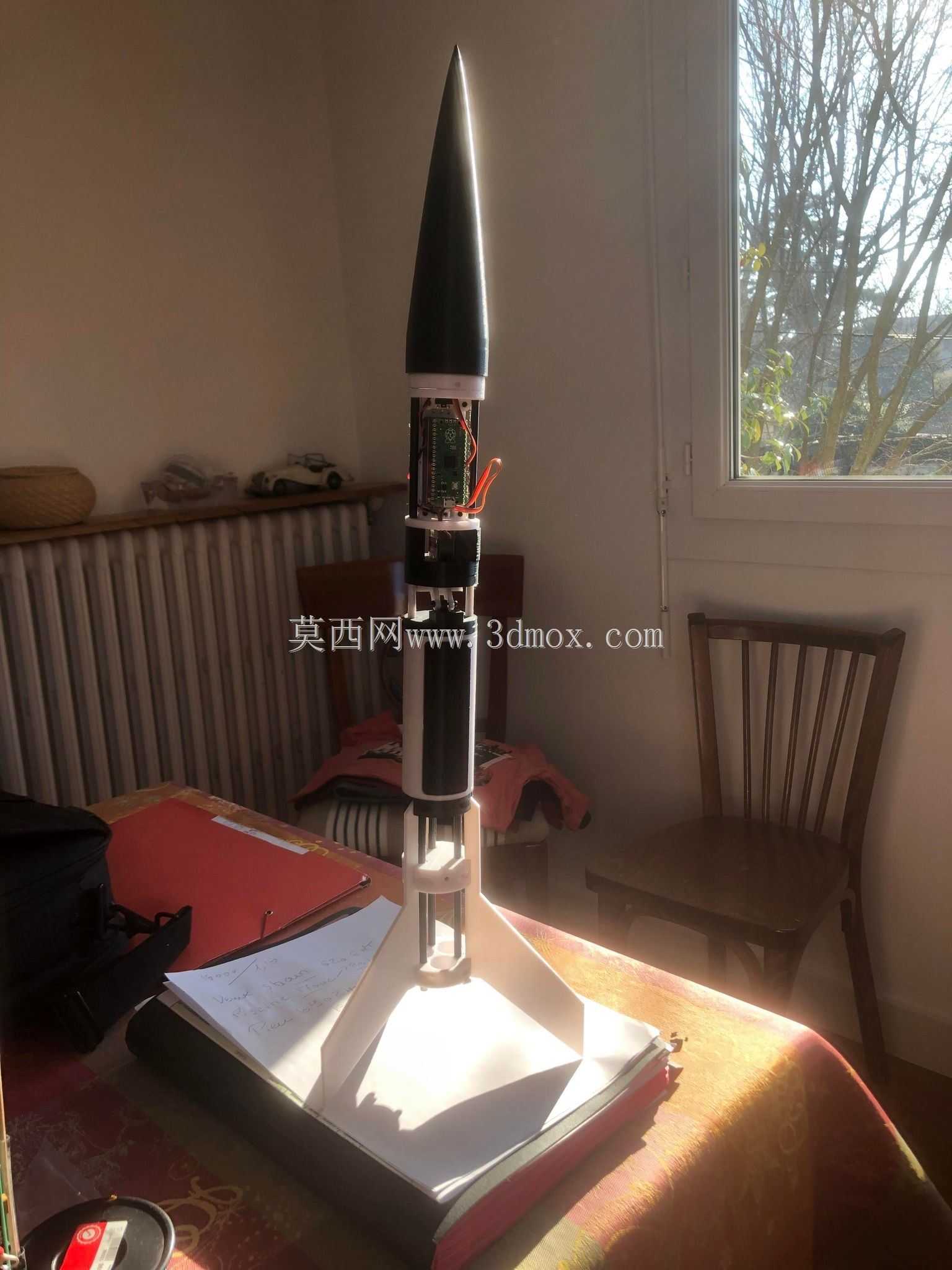

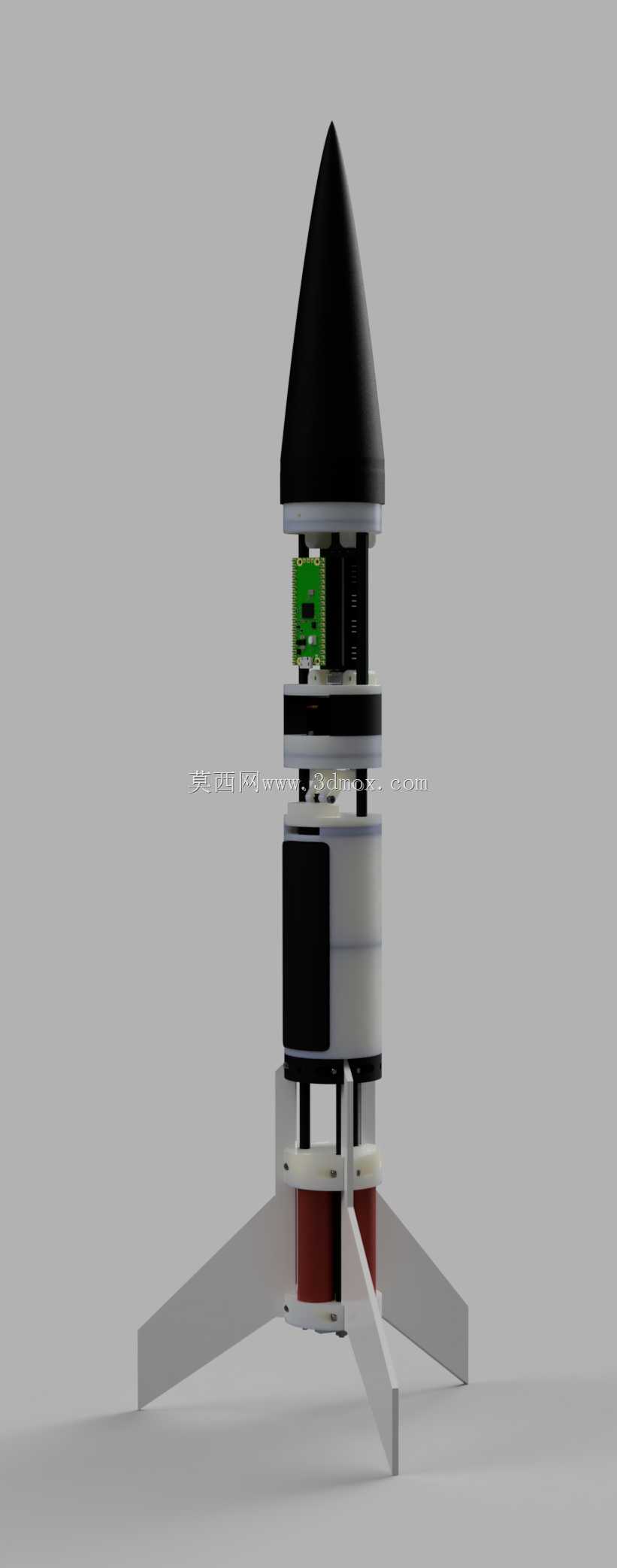

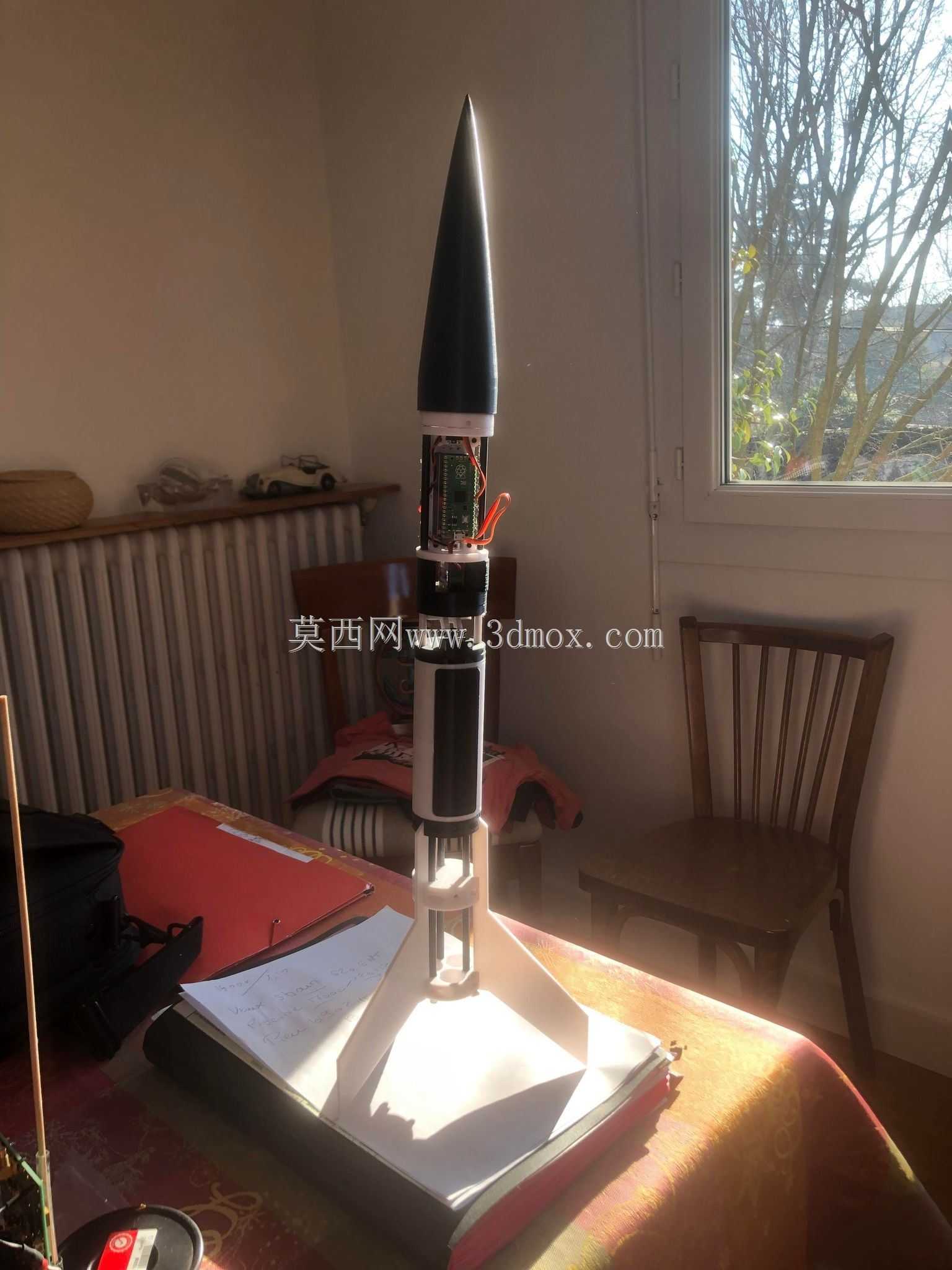

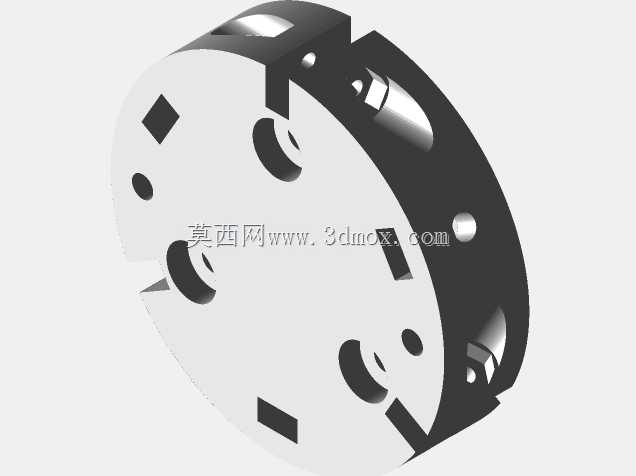

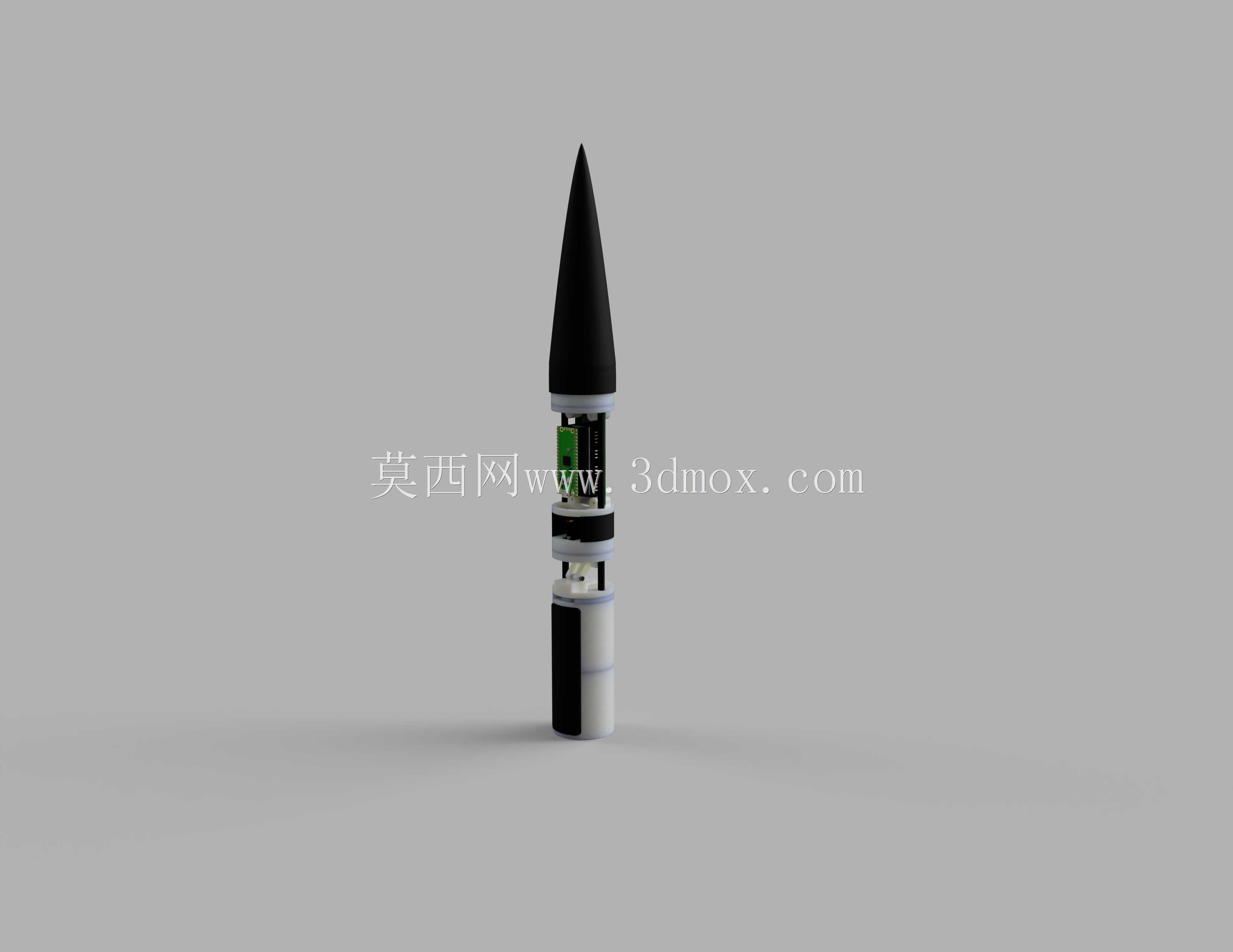

　　该小型探空火箭原型主要面向低空航天科普教学、业余火箭研发验证场景，可作为高校航天相关专业学生开展火箭原理学习、飞控算法验证、小型动力系统测试的实体载体，也可用于青少年航天科创活动的实操演示，填补了入门级低空火箭实体验证载体的空白，能让使用者直观理解火箭推力传递、姿态控制、气动布局的实际工程逻辑。整体设计围绕100米低空飞行的安全边界展开，箭体采用分段式模块化结构，从弹头到尾段依次设置载荷舱、飞控舱、动力舱、尾喷管集群段，各段通过定制接口板实现无缝对接，既方便组装调试时快速拆解更换部件，也能保证飞行过程中箭体结构的同轴度，避免因段间连接偏差带来的气动阻力增量与姿态扰动。动力端采用三台D类业余火箭发动机集群布局，

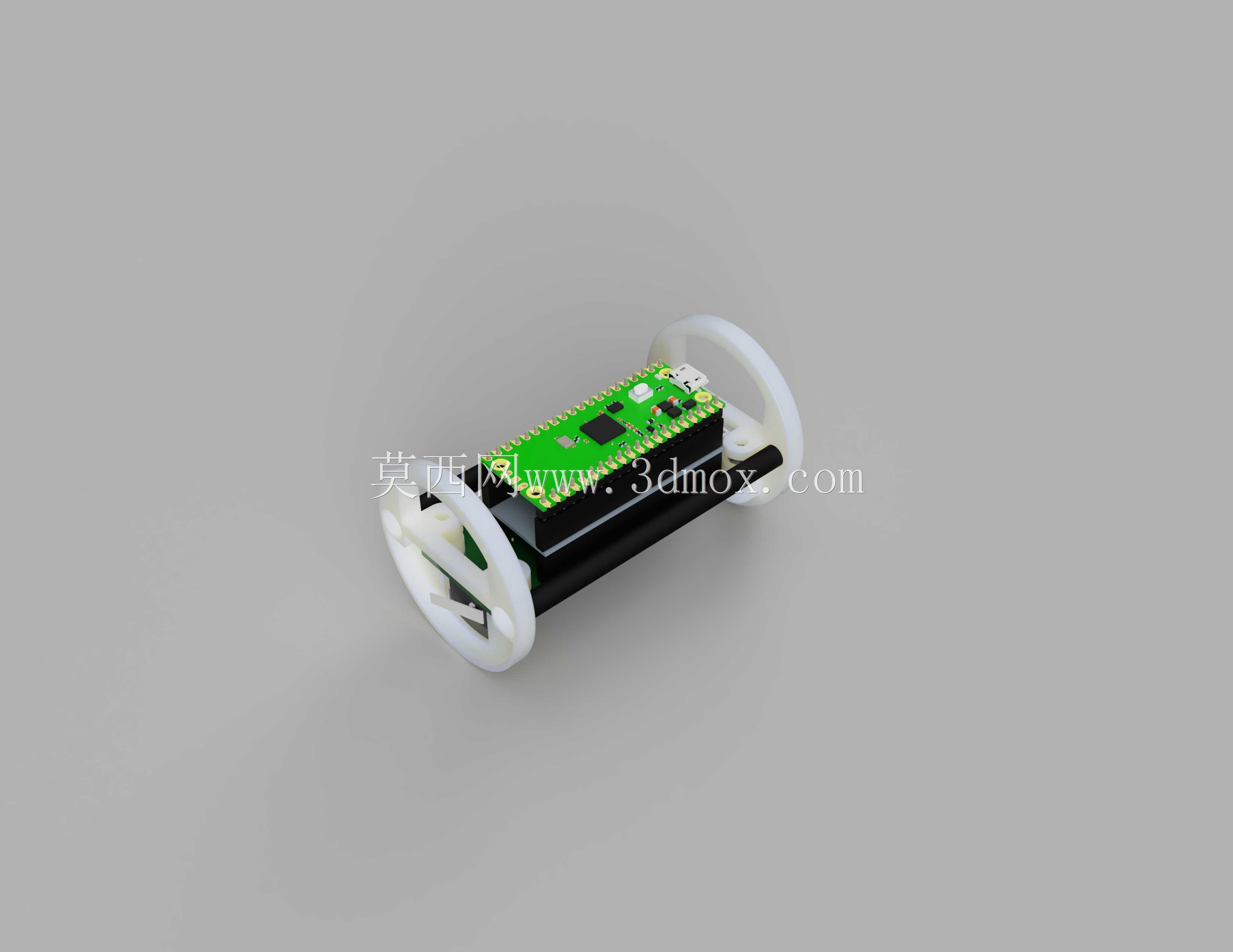

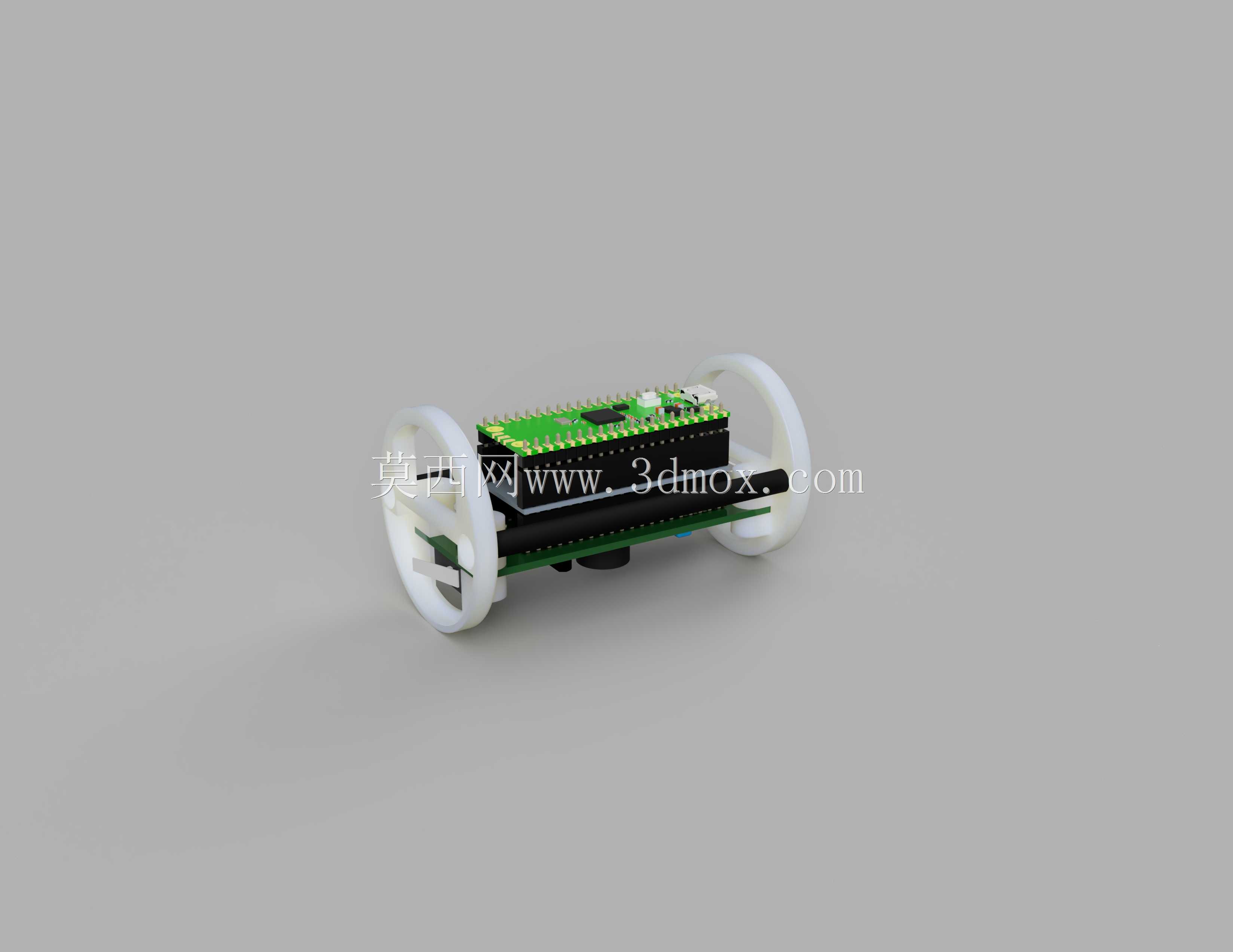

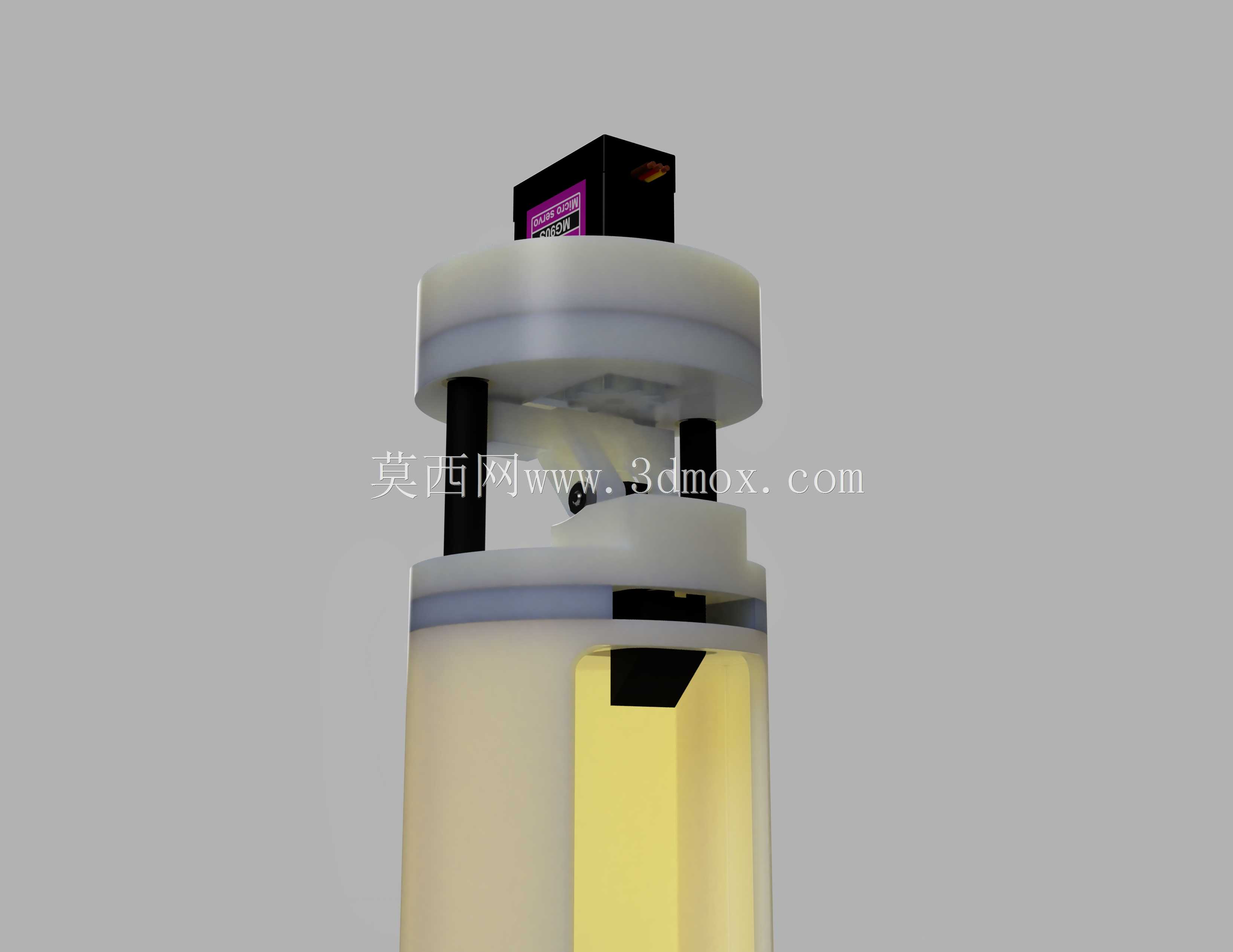

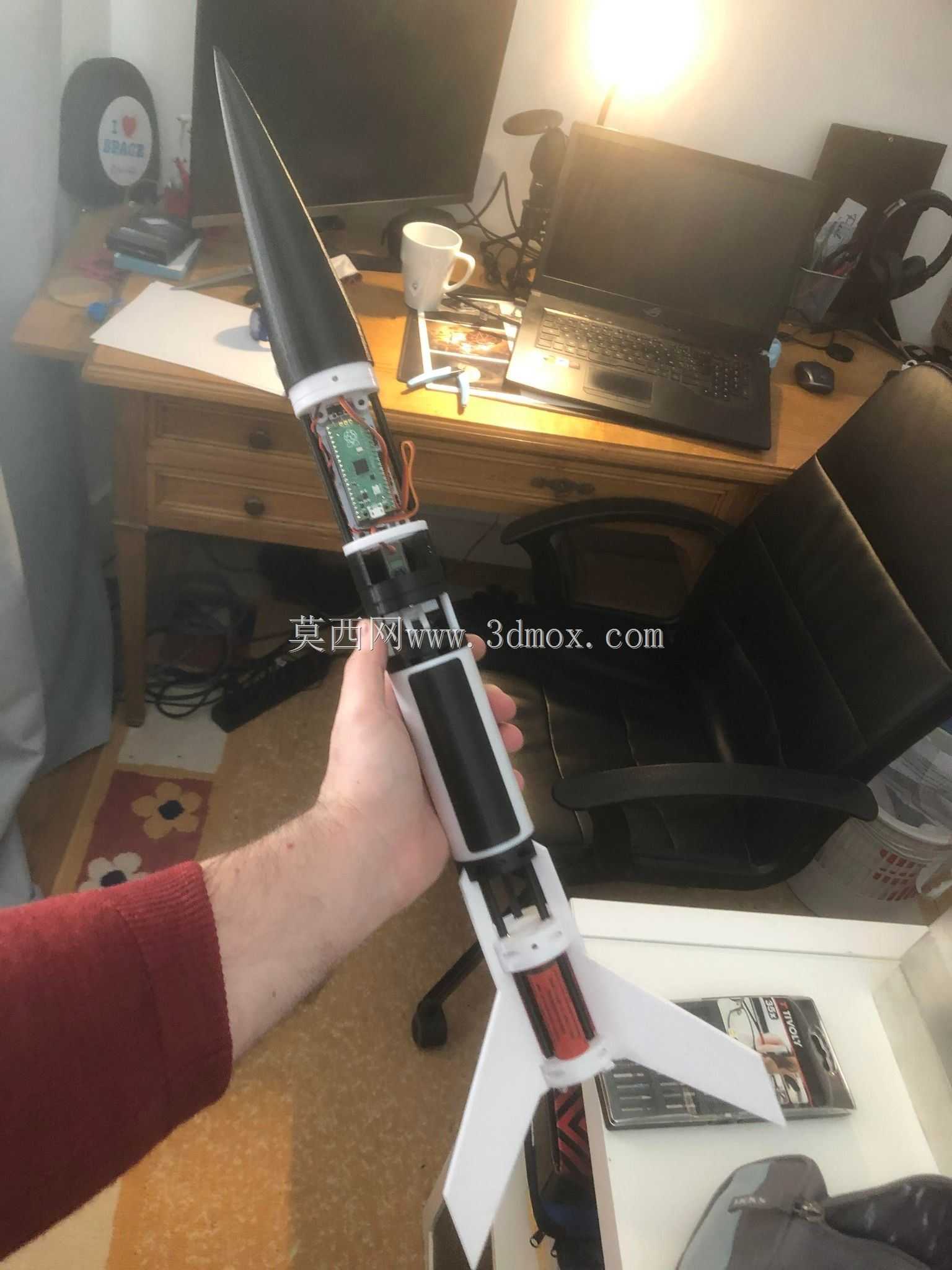

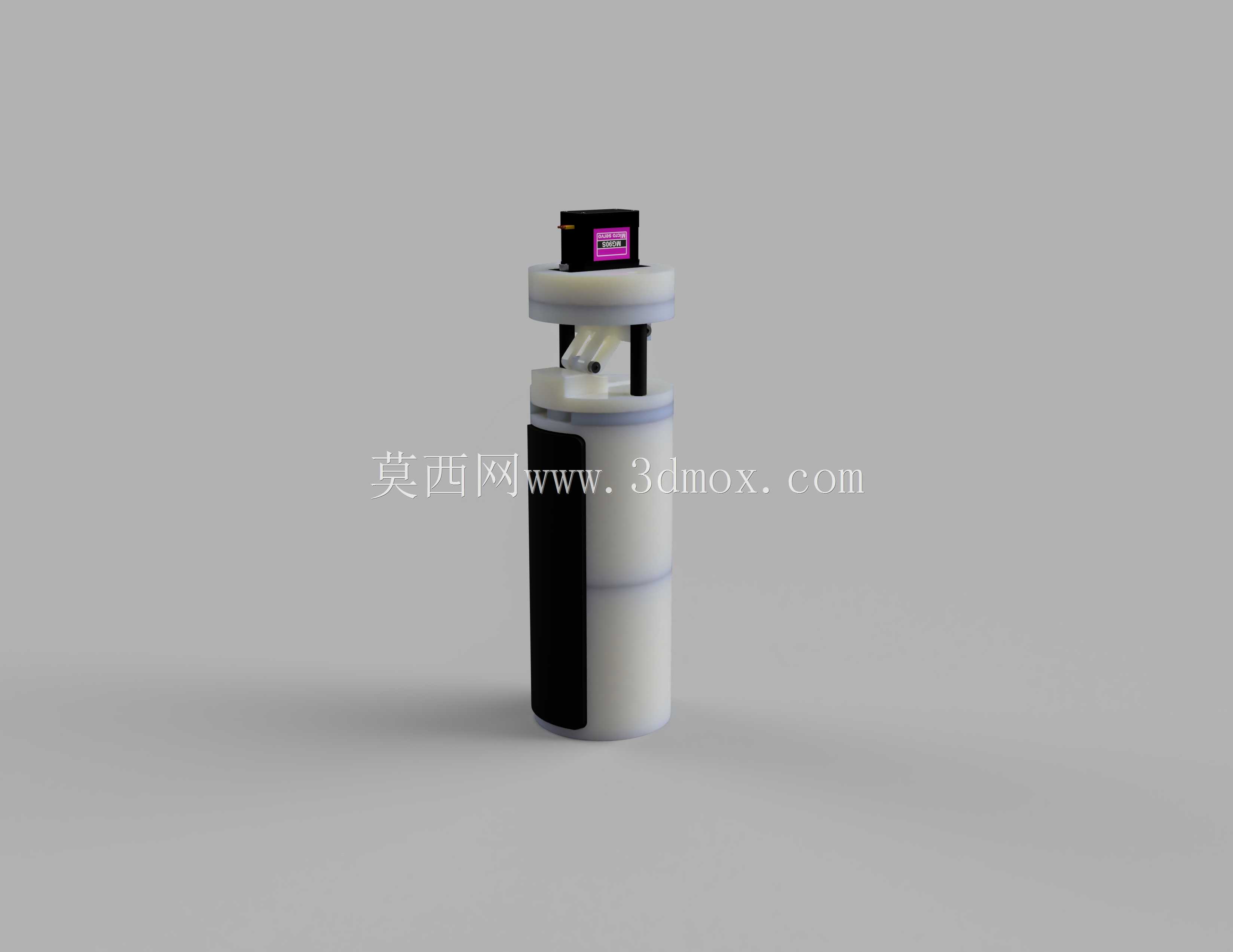

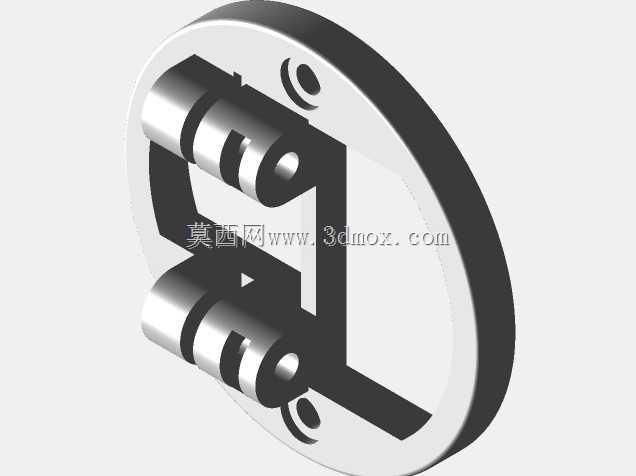

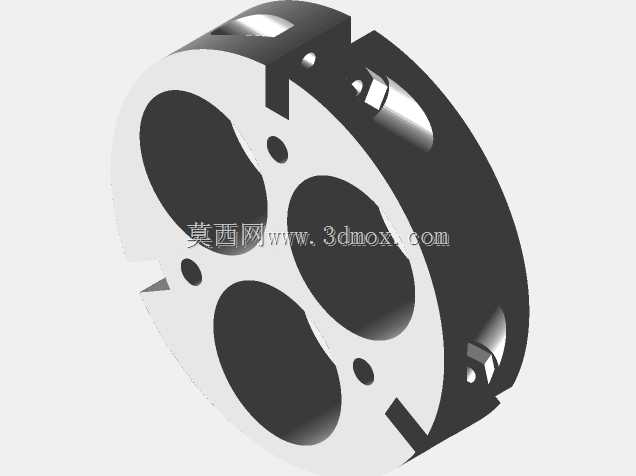

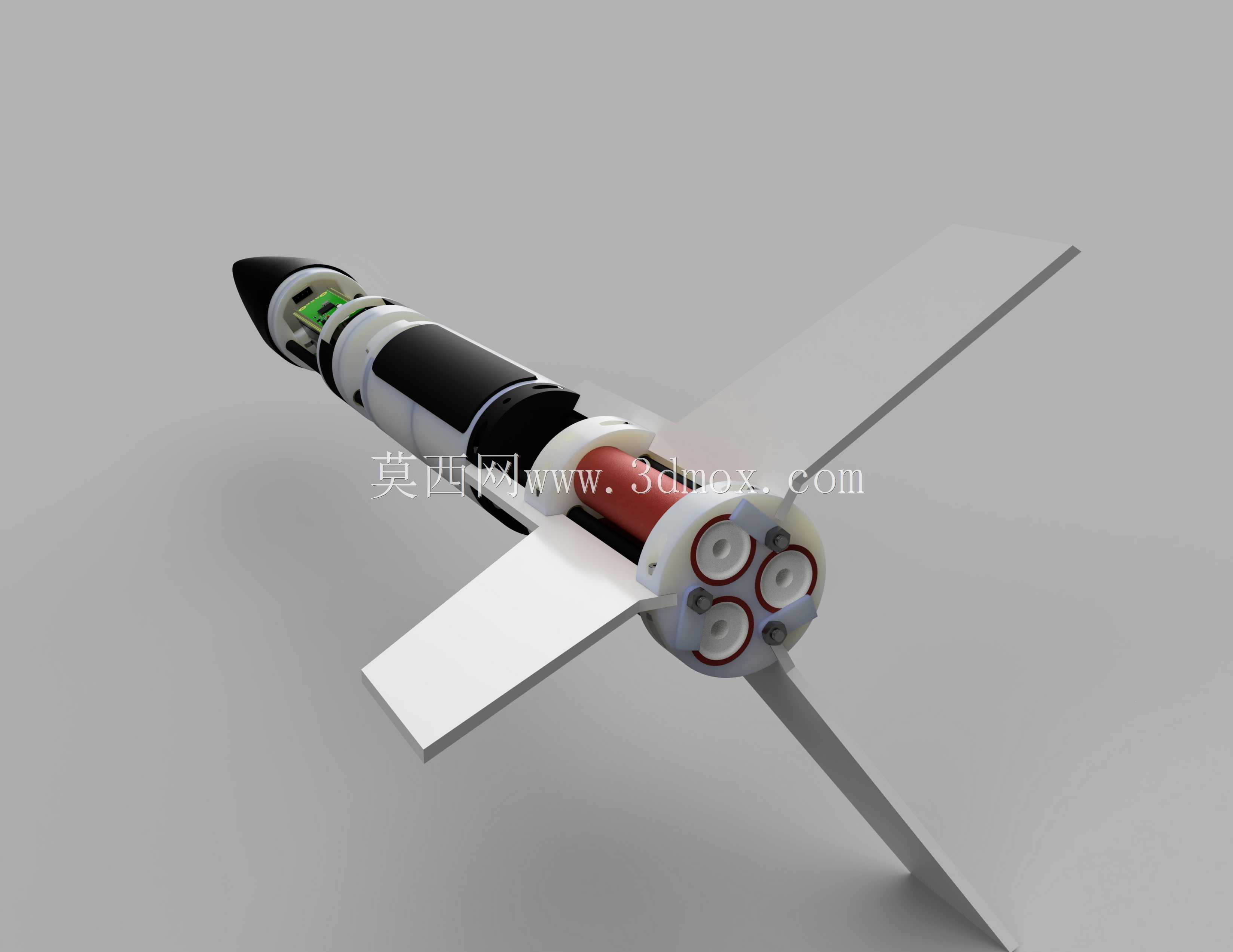

　　三台发动机沿箭体轴线呈120度周向均布，安装位设置同轴定位凸台，保证各发动机推力轴线与箭体主轴线平行，推力合力沿箭体轴向传递，避免偏心力矩带来的飞行姿态失稳，这种集群动力方案相比单发动机配置，能在不增加单台发动机推力等级的前提下获得足够起飞推重比，适配低空短航程的推力需求，同时降低单发动机工作异常带来的整机失效风险。飞控系统以柔性控制板为核心，配套集成10自由度惯性测量单元，可实时采集箭体飞行过程中的线加速度、角加速度、姿态角数据，飞控板与惯性测量单元通过定制接插件直连，减少冗余走线带来的重量增量与信号干扰，整套飞控硬件嵌入箭体中段的专用舱位，舱壁预留走线槽与传感器观测窗口，保证惯性测量单元的测量基准与箭体轴线重合，

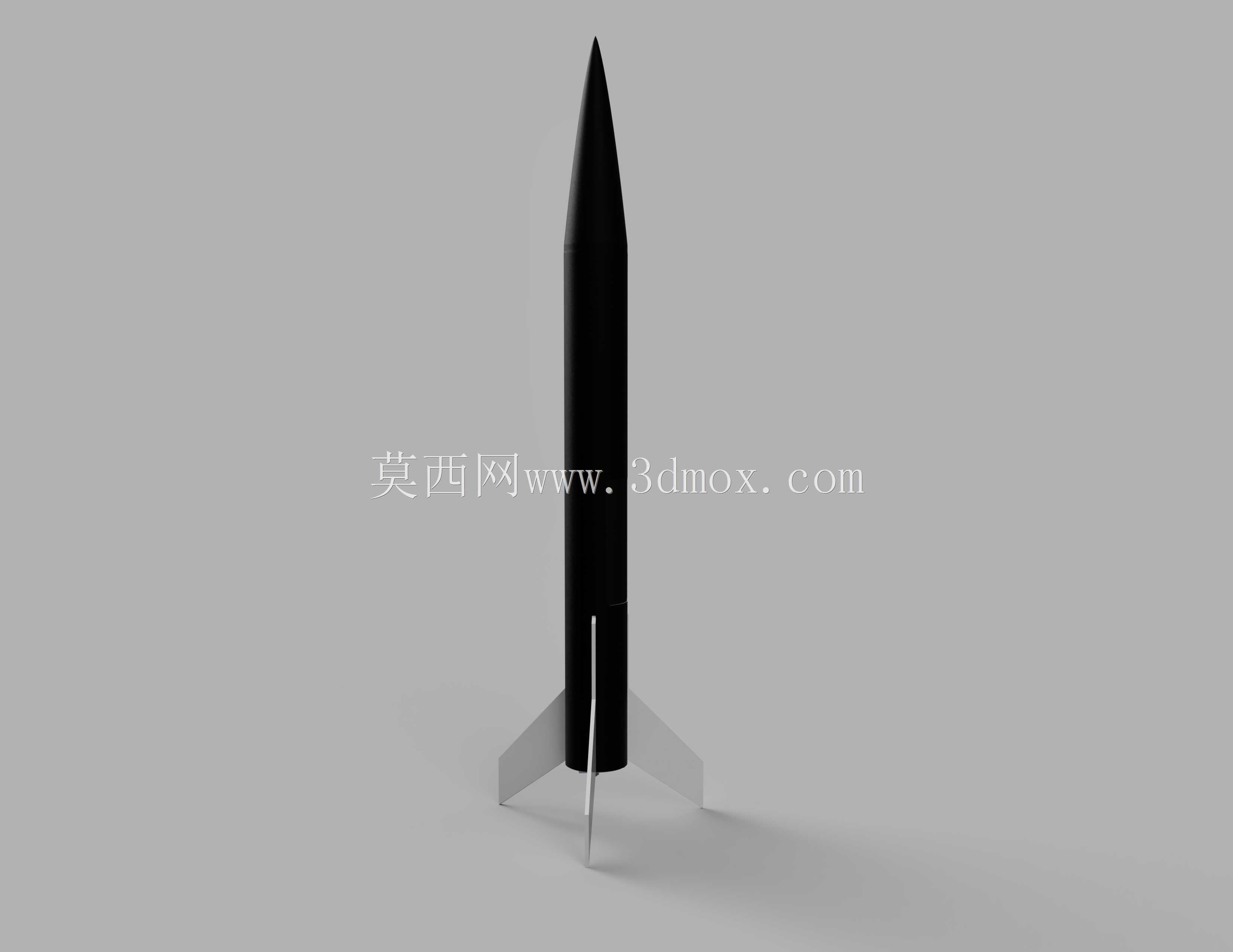

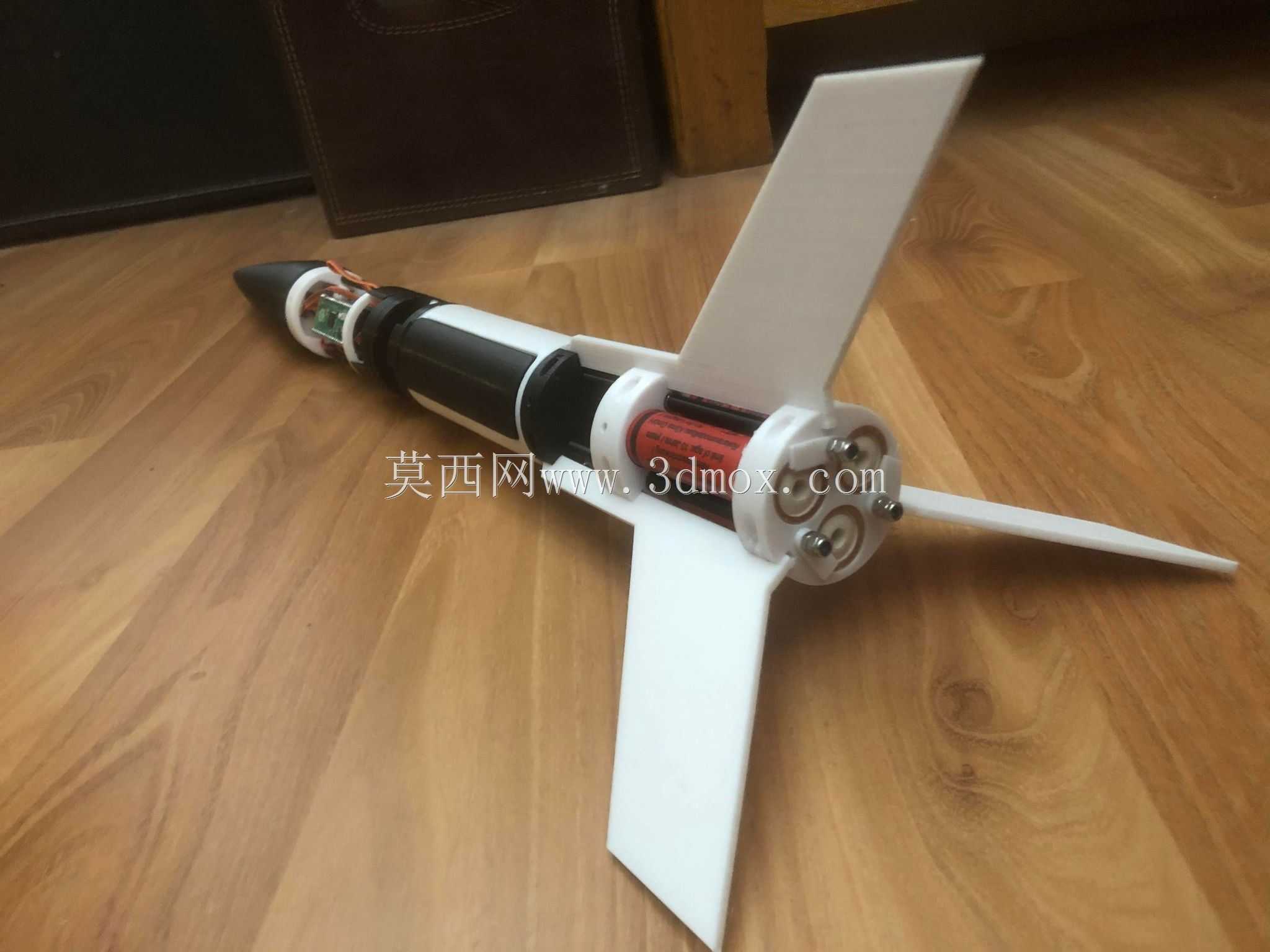

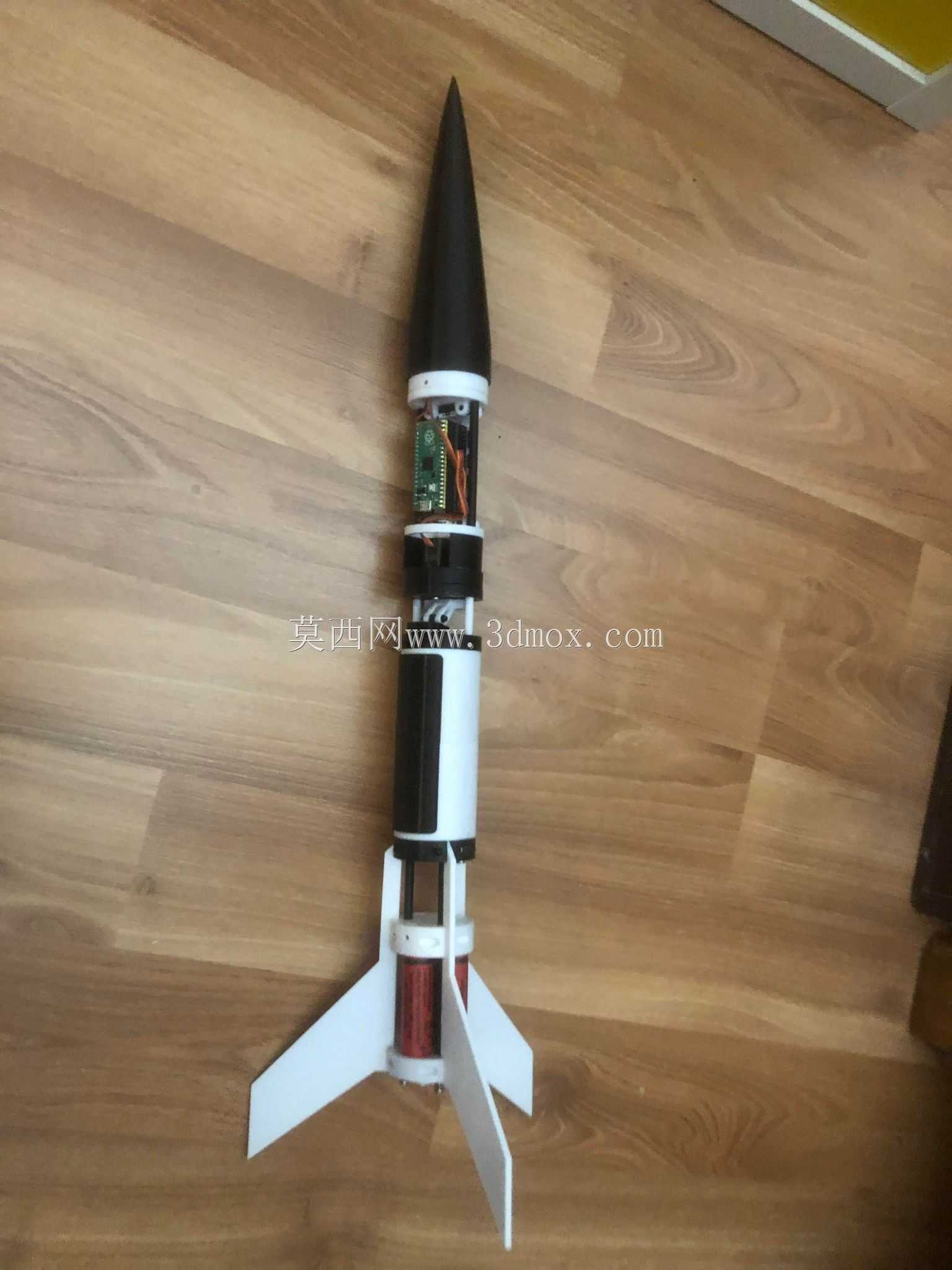

　　避免安装偏差带来的测量误差。箭体尾部设置四片对称布局的梯形尾翼，尾翼采用平板式翼型，根部通过卡槽与箭体尾段连接，安装角设置为0度，保证飞行过程中的气动稳定性，尾翼位置与发动机集群段错开，避免发动机喷流直接冲刷尾翼表面带来的结构烧蚀与气动干扰。弹头采用钝锥气动外形，在低空低速飞行状态下可平衡气动阻力与飞行稳定性，弹头内部预留小型载荷舱空间，可搭载轻量化的温湿度采集、高度测量等小型实验载荷，满足基础探空实验的搭载需求。整套结构在设计时充分考虑业余制作的加工可行性，箭体主体结构可通过常规机加工工艺完成制作，各连接部位的公差设置适配普通机床的加工精度，无需高精度特种加工设备即可完成组装调试，各部件的安装边界清晰，段间连接采用止口定位方式，装配时无需复杂工装即可保证各部件的位置精度，降低了入门使用者的制作门槛。
