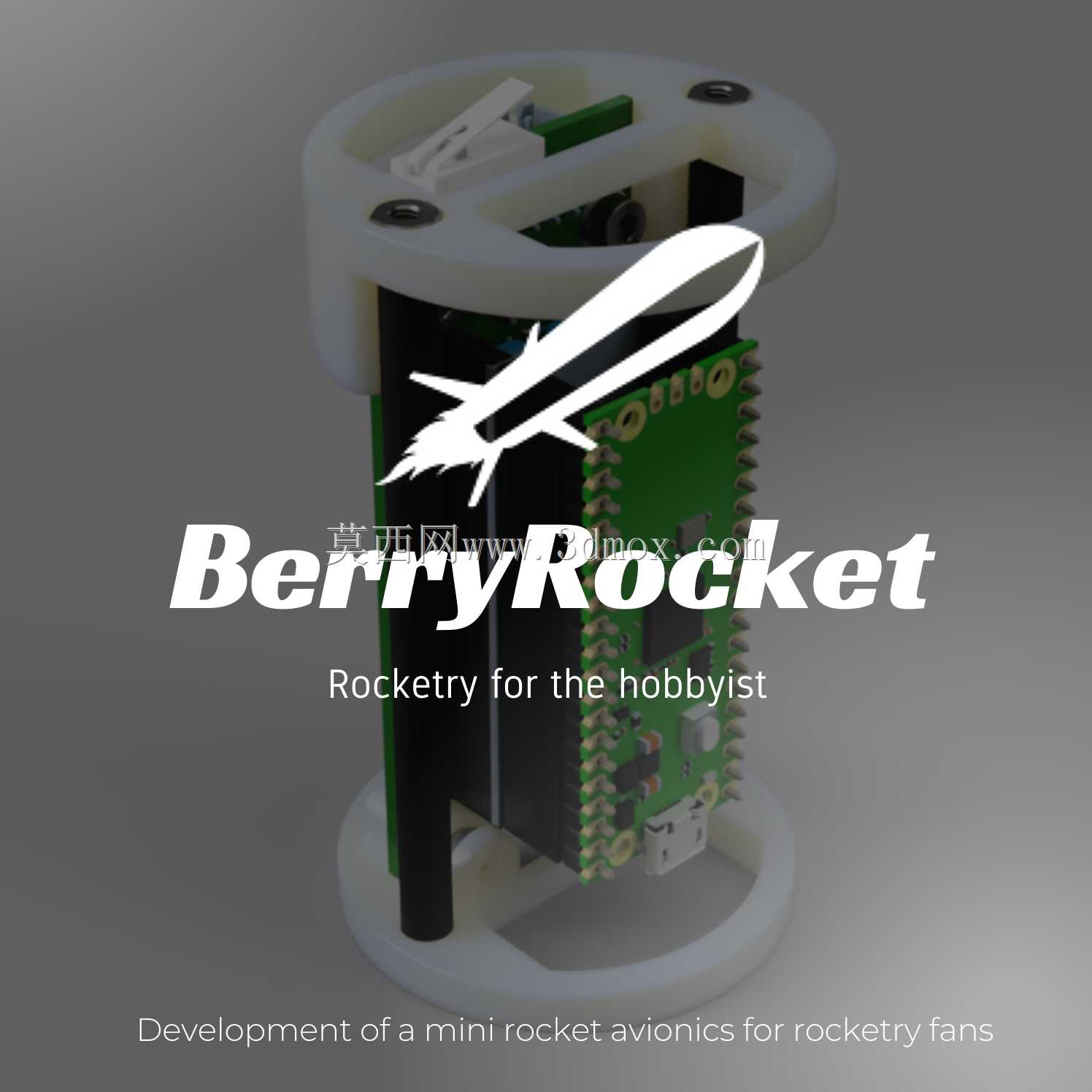

业余火箭航空电子控制集成装置

　　这套集成装置面向业余火箭研发场景设计，核心定位是降低小型模型火箭的航电系统搭建门槛，让爱好者无需从零梳理电路逻辑与结构适配，就能快速完成火箭核心控制段的组装调试。从实际应用场景来看，该装置可适配小口径业余模型火箭的箭体内部安装空间，承担飞行过程中的姿态感知、大气参数采集、状态触发等核心功能，覆盖模型火箭从发射准备、升空飞行到降落回收的全流程数据采集与动作控制需求。

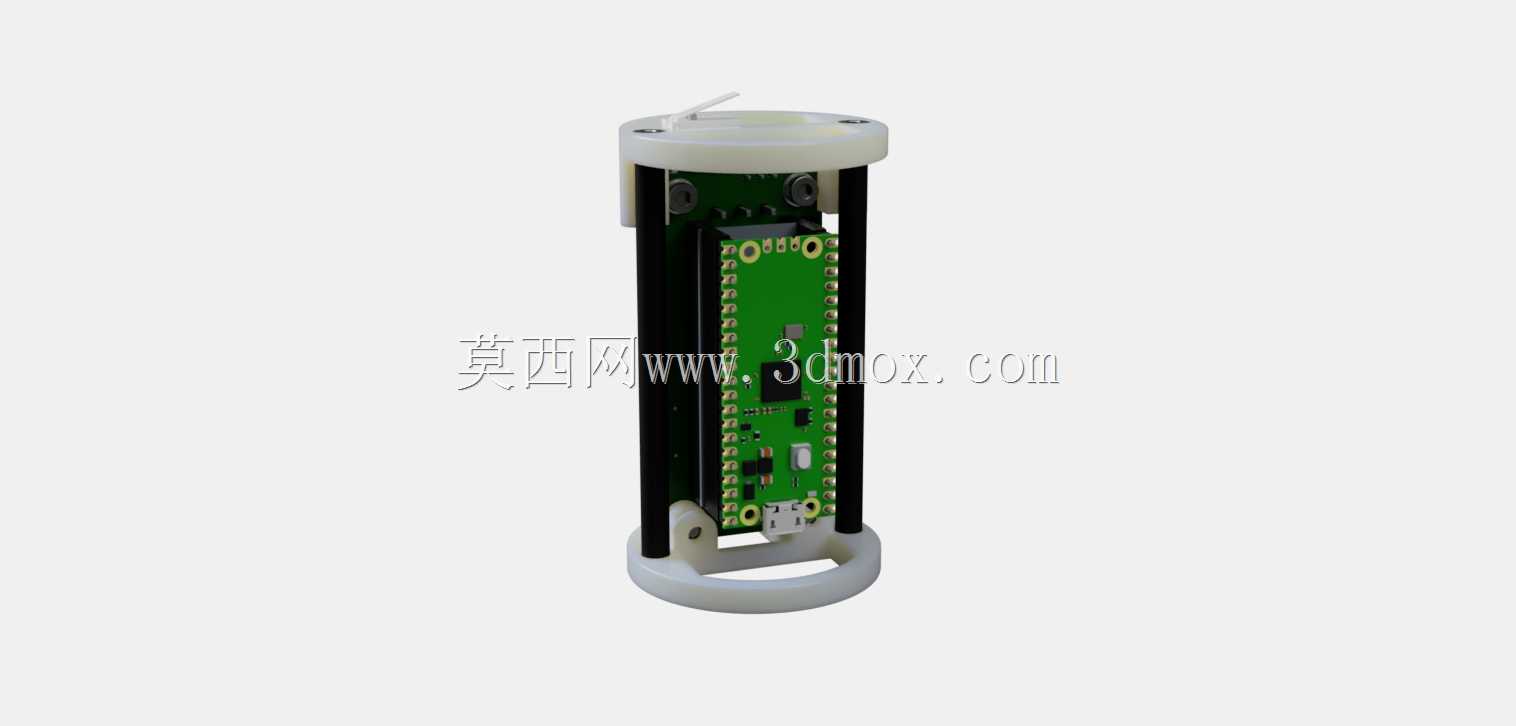

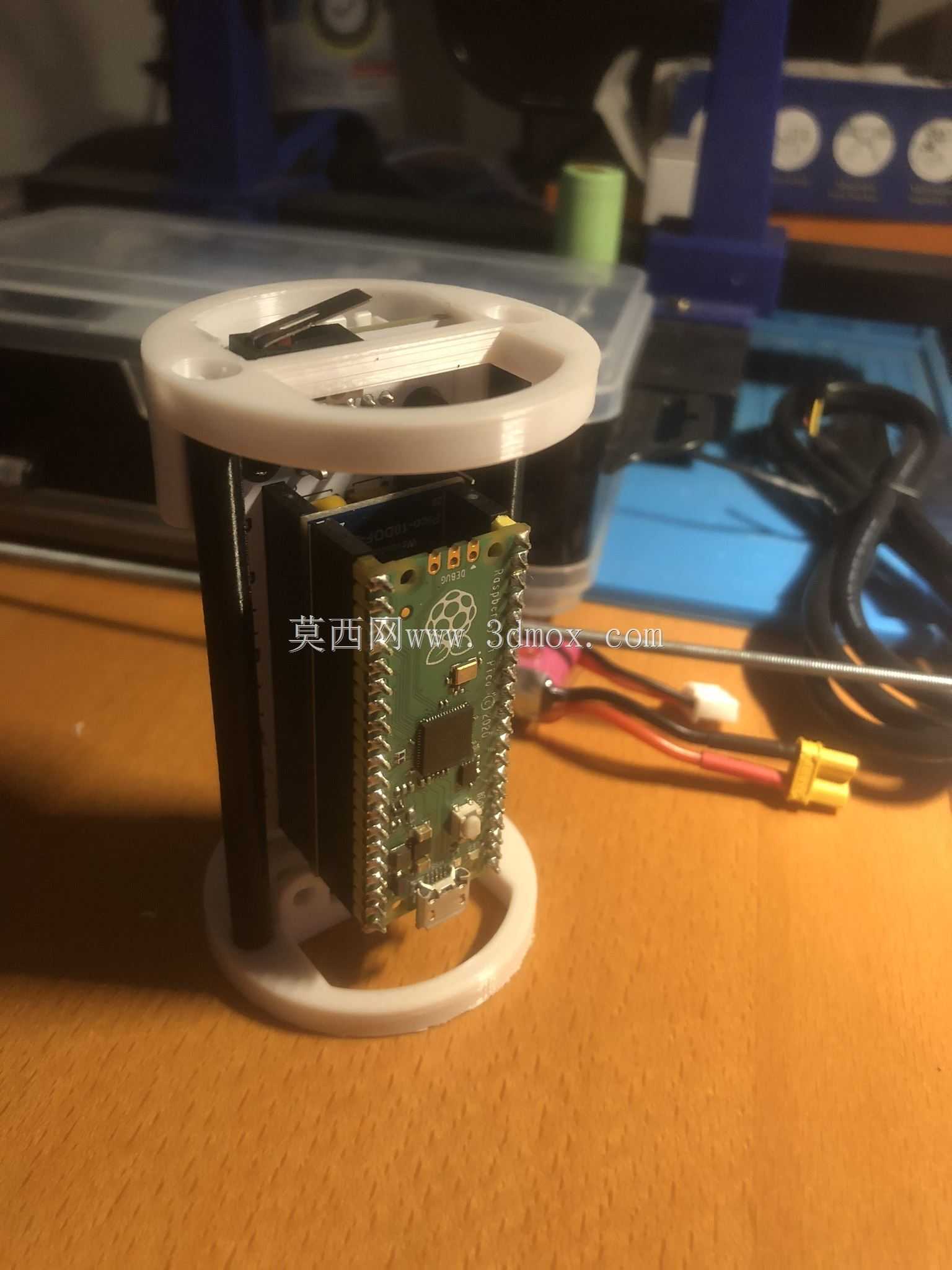

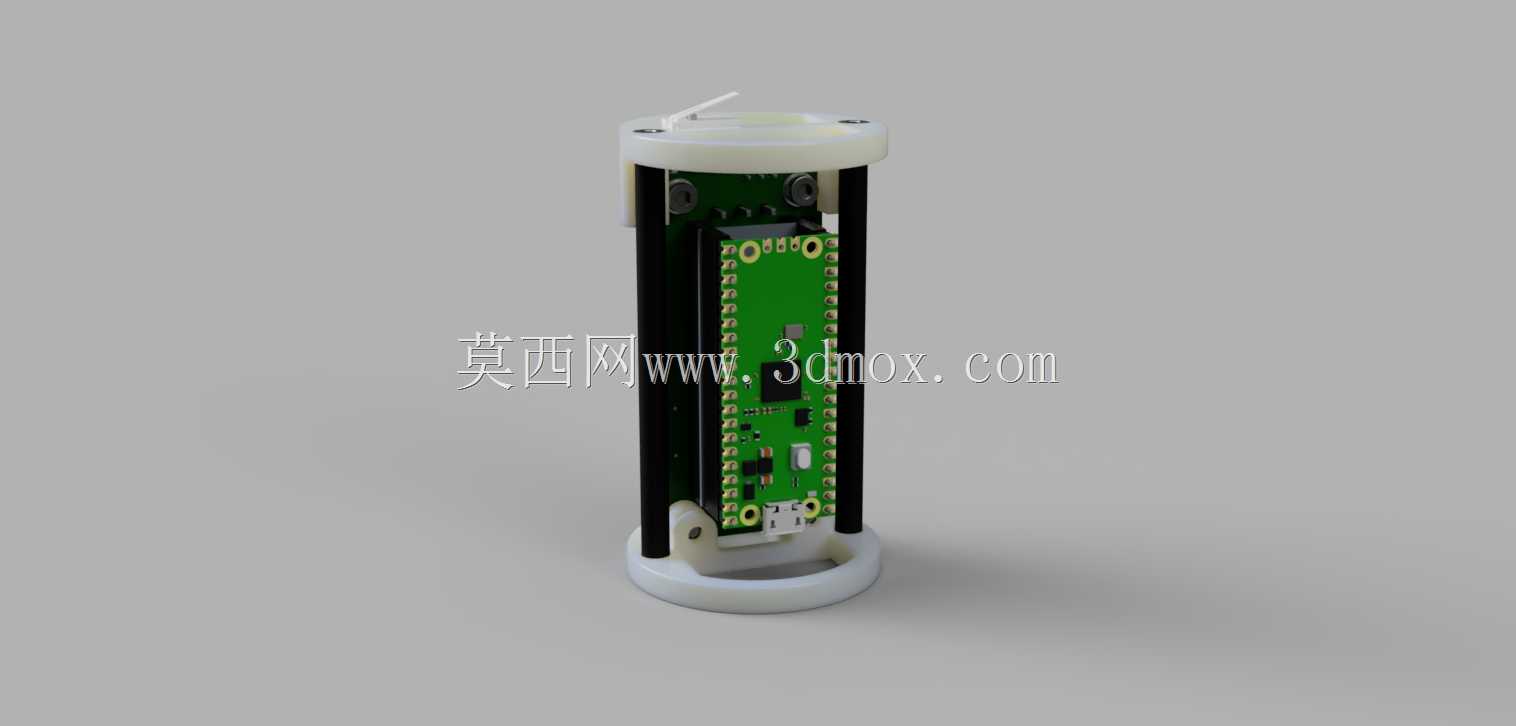

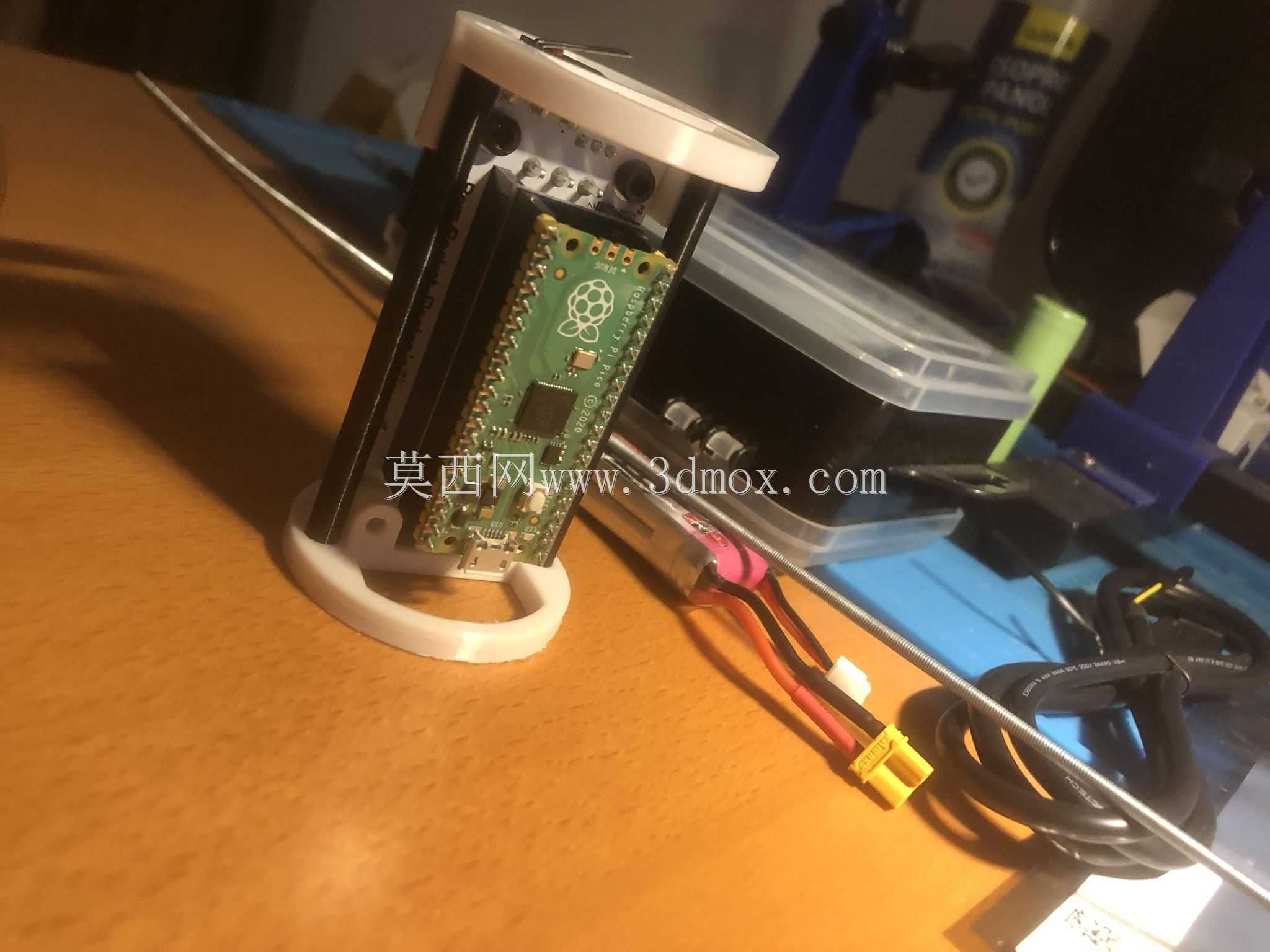

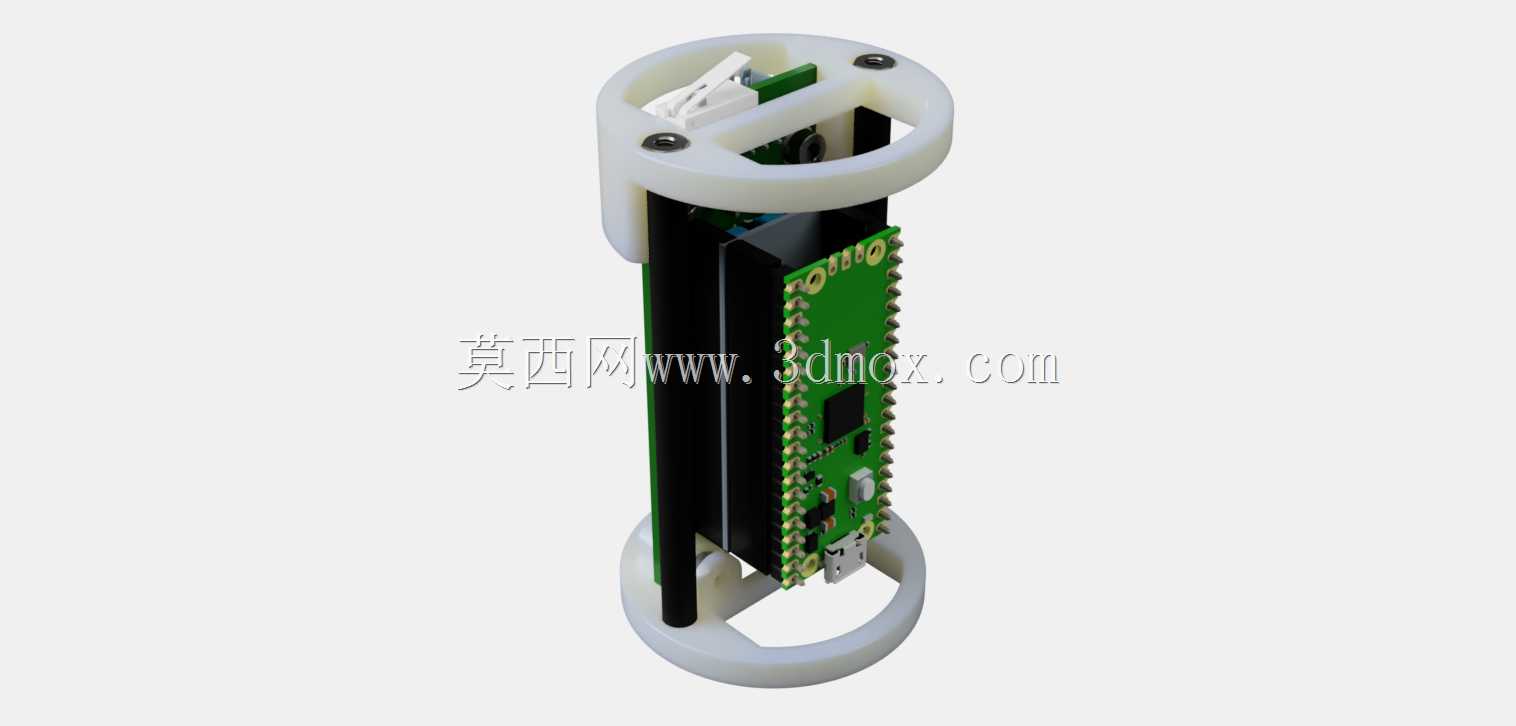

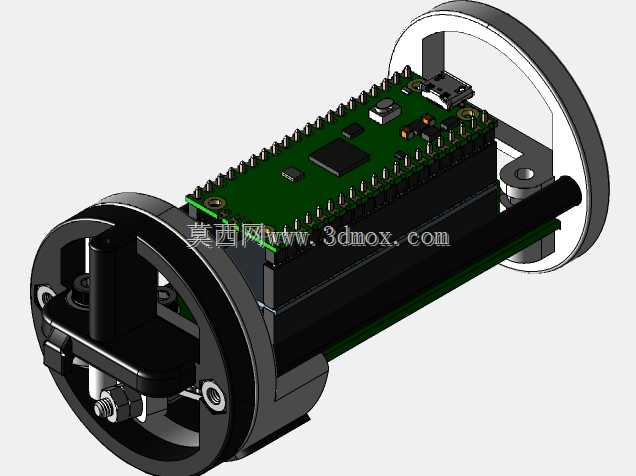

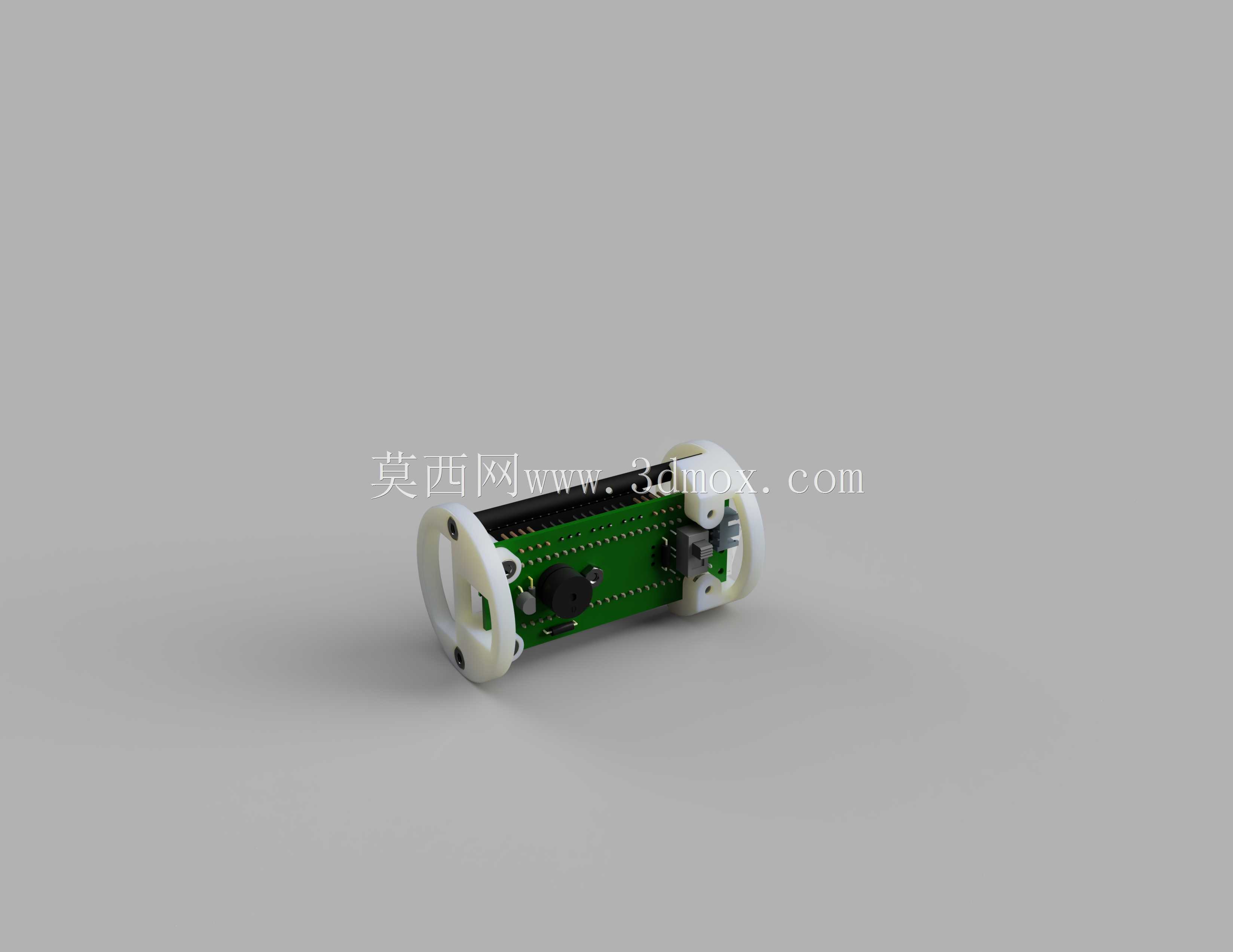

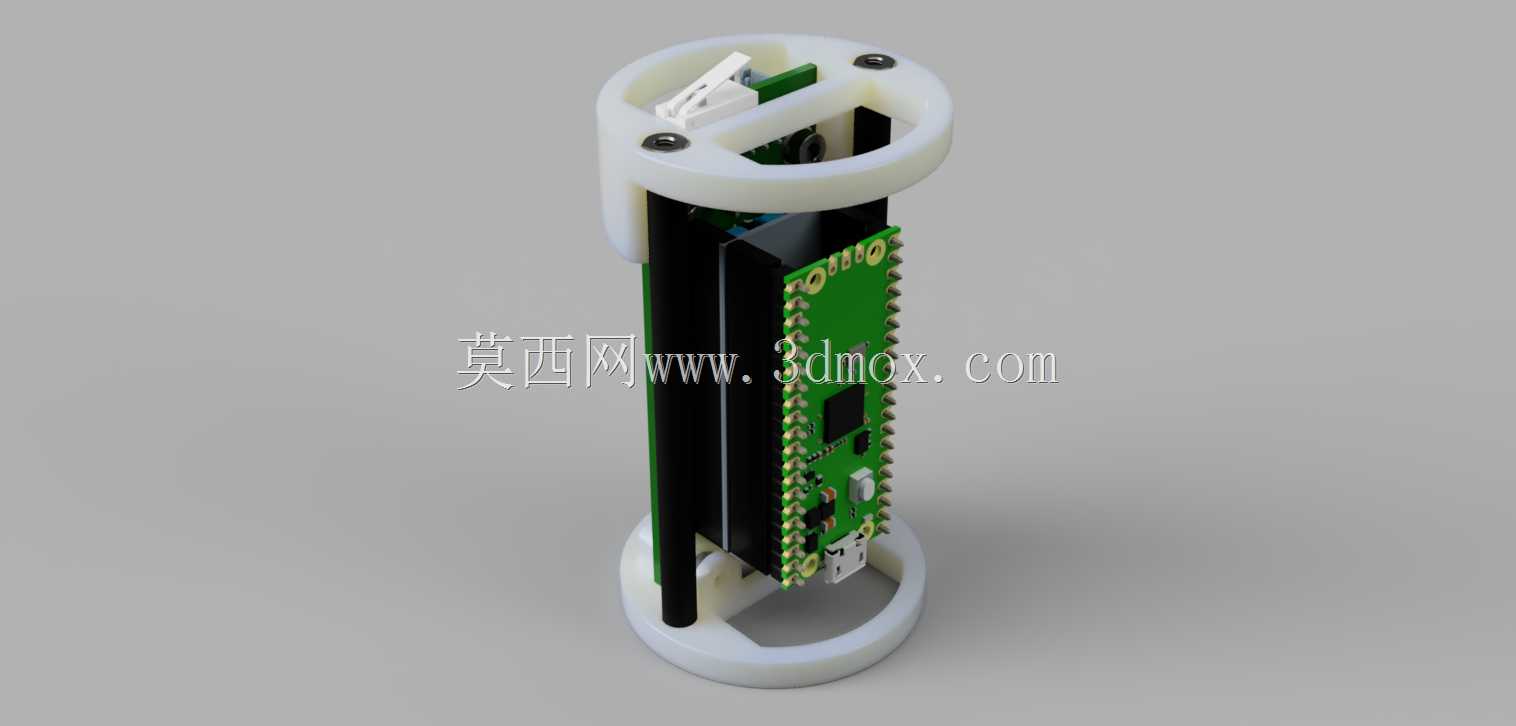

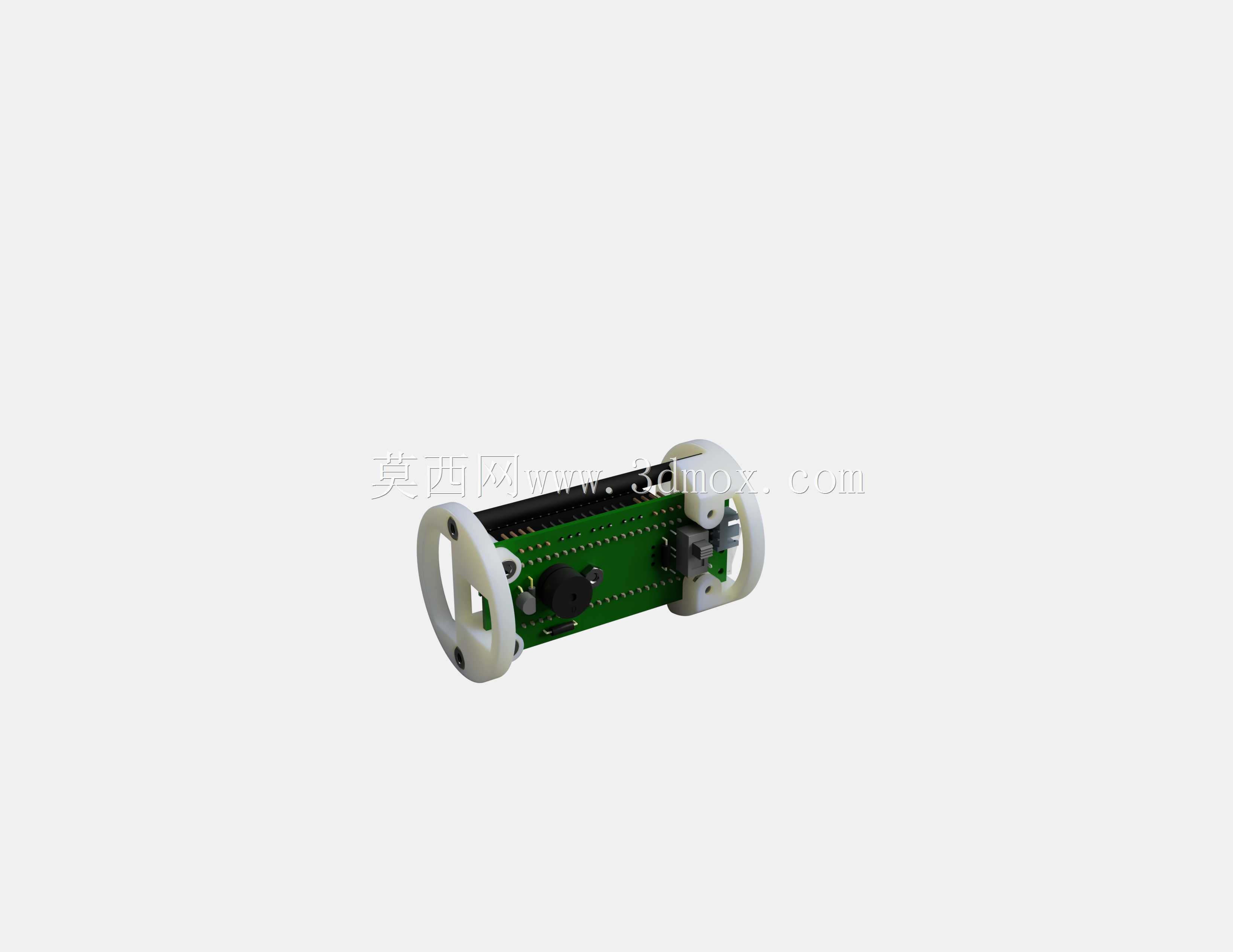

　　结构设计上采用分层堆叠的集成思路，核心控制单元选用通用微型控制板作为主控，搭配十自由度惯性测量单元完成三轴陀螺仪、三轴加速度计、三轴磁力计的运动数据采集，同时集成大气压力传感器用于实时测量飞行高度与环境气压变化，所有传感单元与主控之间通过标准排针接口实现电气连接，既减少了飞线带来的结构干扰，也方便后期针对不同任务需求更换对应传感模块。装置外围设计了环形的3D打印支撑框架，框架上下端设置对称的安装孔位，可直接通过螺栓与火箭箭体的隔舱段固定，框架边缘做了圆弧倒角处理，避免安装过程中划伤箭体内壁或者绝缘线材。

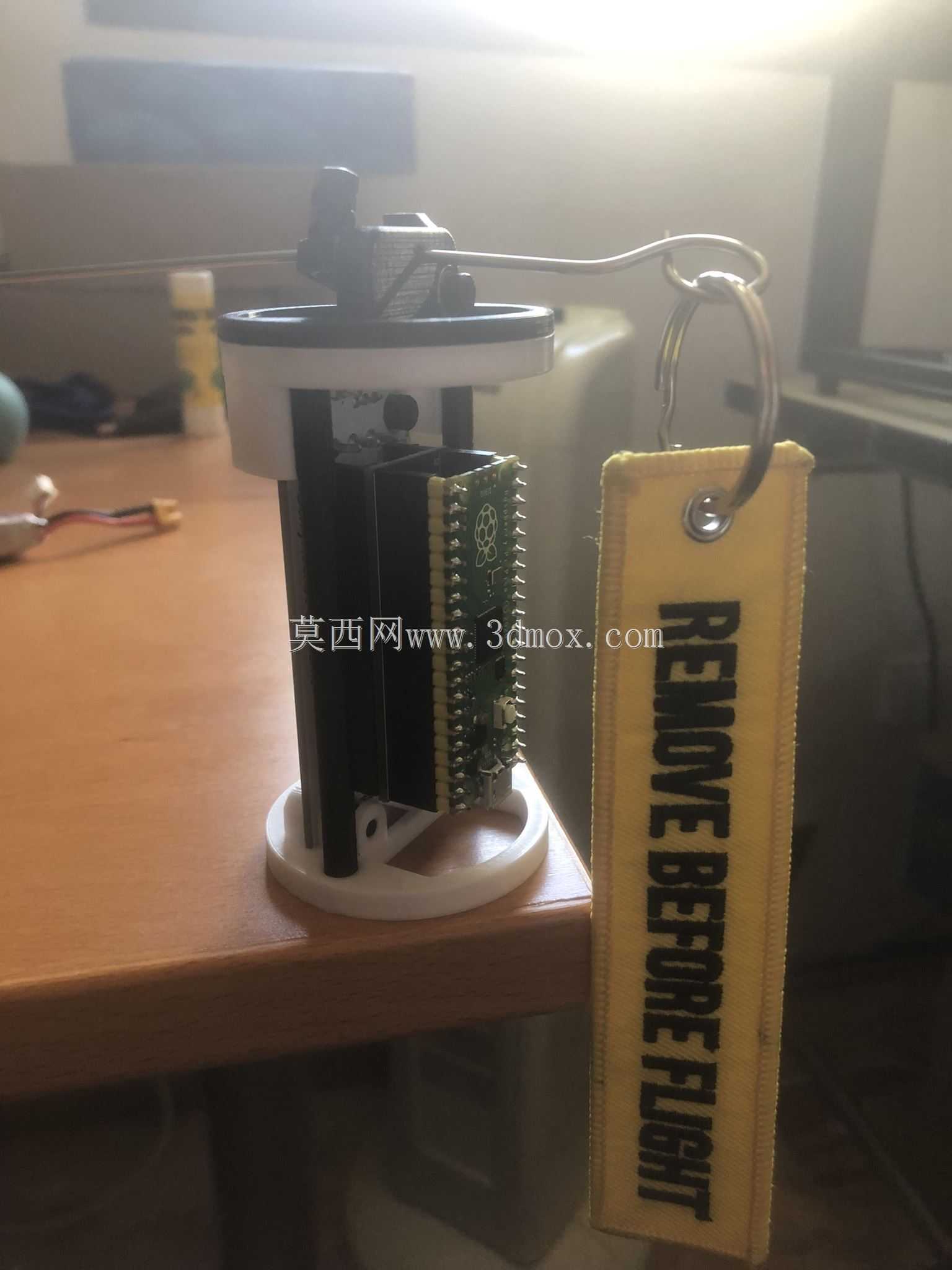

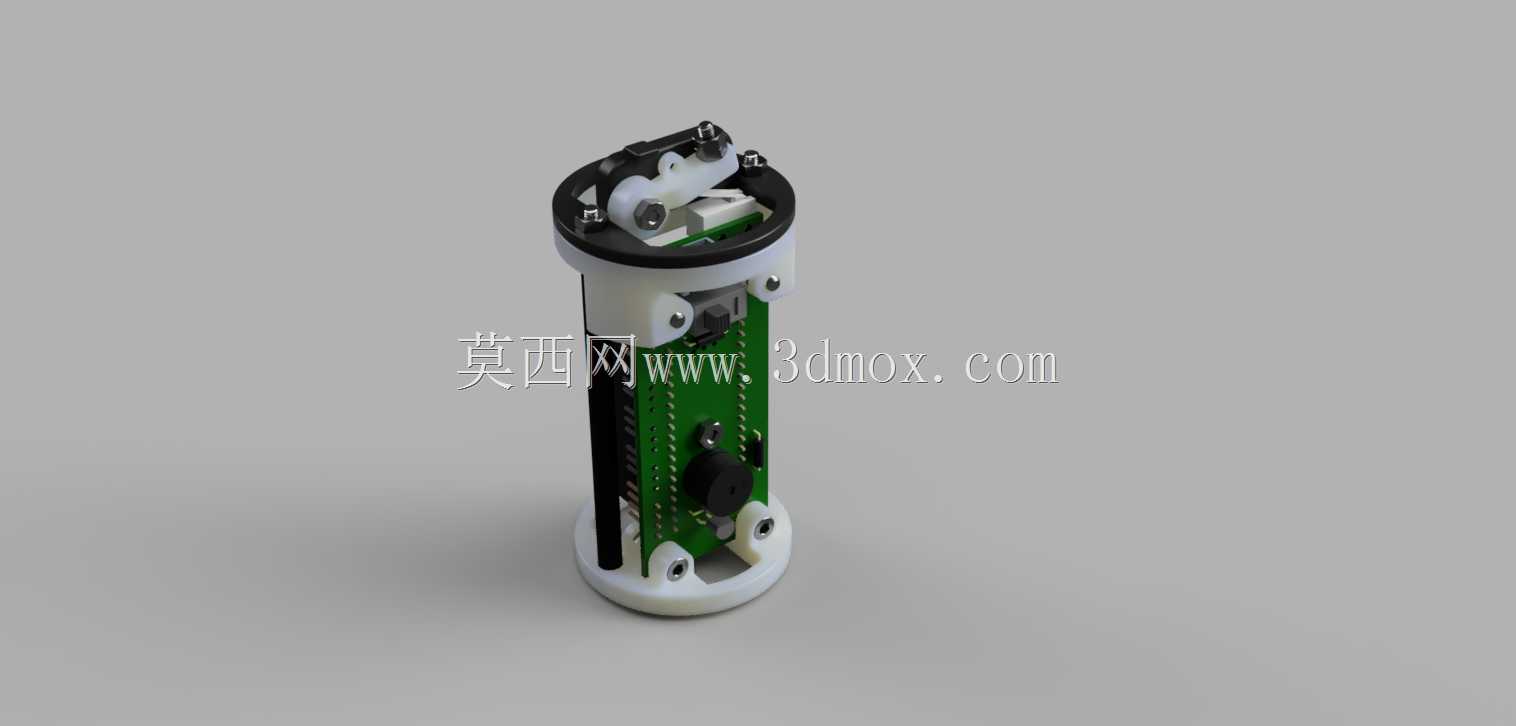

　　电源管理部分集成了独立的接口板，集成稳压电路、蜂鸣器提示单元与限位开关触发回路，稳压电路负责将电池输入电压转换为各模块适配的工作电压，避免不同模块电压不匹配导致的工作异常；蜂鸣器单元可在火箭落地后触发声响提示，方便野外场景下快速搜寻回收箭体；限位开关可用于检测火箭舱段的分离状态，触发降落伞开伞等回收动作。整套装置的安装边界充分考虑了小直径箭体的内部空间限制，所有元器件均布置在环形框架的内部空腔中，外围没有突出的结构件，不会与箭体内壁产生干涉，整体径向尺寸可适配常规小口径模型火箭的舱段内径，轴向长度可根据搭载的电池容量灵活调整支撑框架的高度，适配不同载重需求的火箭设计。

　　从功能实现逻辑来看，整套装置的结构预留了足够的拓展空间，用户可根据自身任务需求在预留的接口上外接GPS模块、无线传输模块等拓展单元，无需重新设计整体结构。电路部分的走线全部沿着支撑框架的内侧线槽布置，避免火箭飞行过程中剧烈振动导致线材脱落或者焊点断裂，所有外接接口均采用防反插设计，降低组装过程中的接错线概率。支撑框架选用轻质高强度的3D打印材料制作，在保证结构强度的前提下尽可能降低自身重量，减少火箭发射的无效载荷，框架上开设的多个镂空槽位既可以减轻结构重量，也能为内部电路提供足够的散热空间，避免长时间工作导致的元器件积热问题。

　　实际使用过程中，该装置可直接固定在火箭的载荷舱或者航电舱段，不需要对箭体结构做额外的改造，传感器的安装位置与箭体轴线保持平行，保证姿态采集数据的准确性。压力传感器的通气孔对应框架上的预留开孔，确保能够实时采集到外部环境的真实气压数据，不会因为舱段密闭导致测量值出现偏差。整套装置的结构设计充分考虑了业余火箭制作的实际条件，所有零部件均采用通用市售型号，支撑结构可通过普通桌面级3D打印机直接制作，不需要特殊的加工设备，方便爱好者根据自身的箭体尺寸微调结构参数，快速完成适配调整。
