探空火箭机载航电集成载荷舱结构

　　这套结构面向小型探空火箭的机载电子段设计，核心任务是把飞控感知、数据采集、通信链路、供电分配和任务载荷等模块约束在有限箭体直径内，并在发射冲击、发动机振动、跨声速扰动和回收冲击等工况下保持可靠工作。结构不是单一外壳，而是一套围绕电子板卡、传感器姿态、线缆走向和维护拆装共同组织的航电集成舱。

　　从实际使用场景看，该舱段位于火箭仪器舱或头锥与动力段之间，承担箭上电子设备的安装基准。飞行前，地面人员需要完成电池接入、传感器校准、天线连接、点火线路检查和数据记录确认；飞行中，舱内模块要持续获取加速度、角速度、高度、位置及状态信息，并把关键数据写入存储或通过无线链路回传；回收后，结构还要便于快速打开，读取数据、检查板卡损伤并替换电池或通信组件。因此，设计重点并不只在外观包覆，而在于让电子器件在紧凑空间内具备稳定支撑、合理散热、清晰走线和可重复拆装能力。

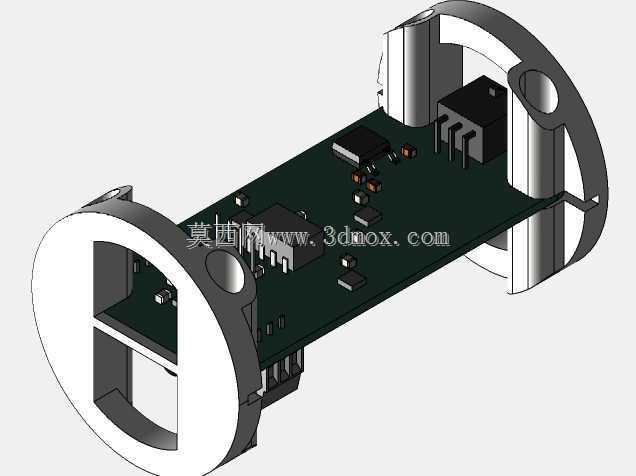

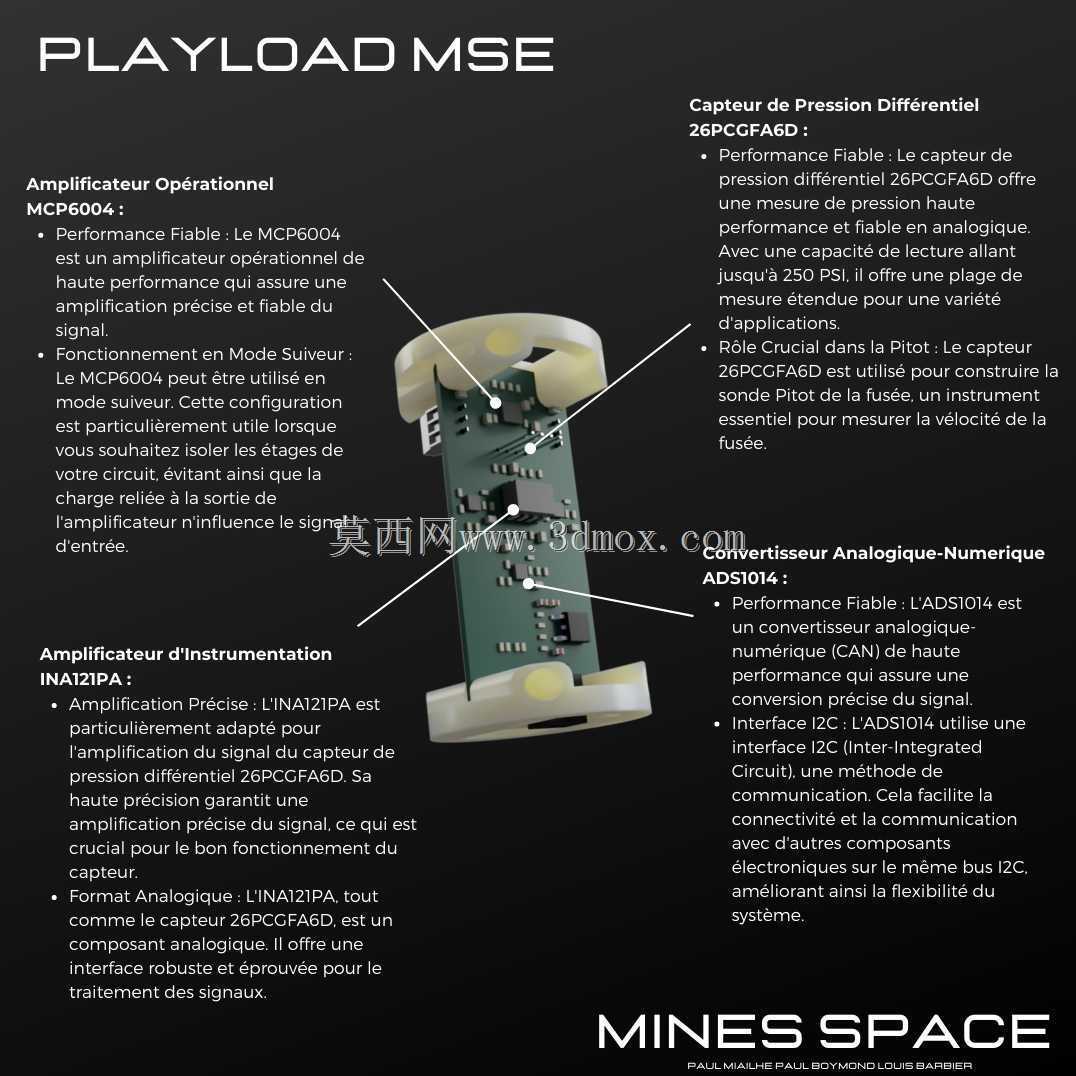

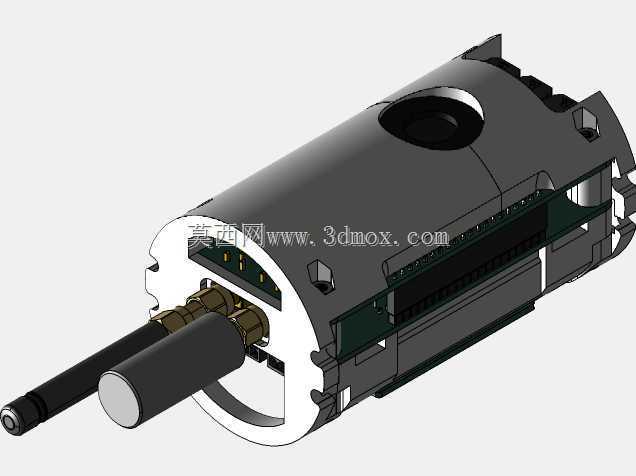

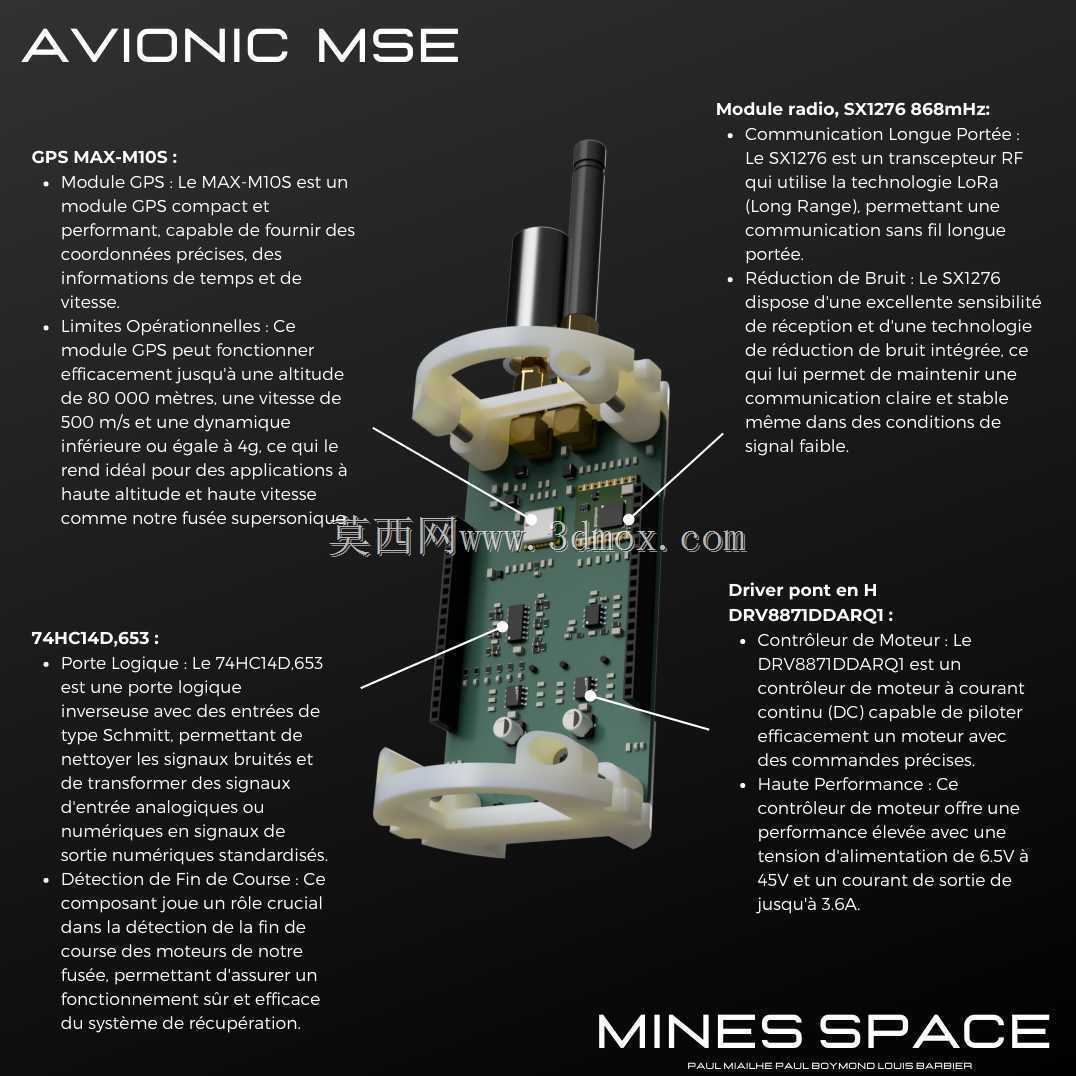

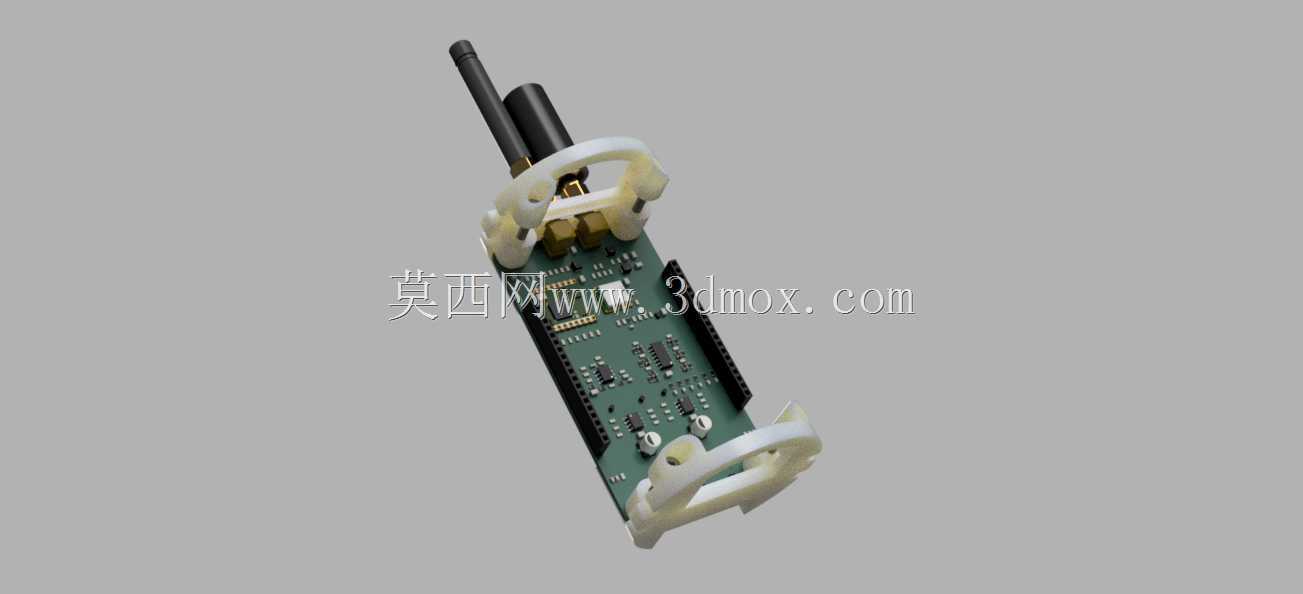

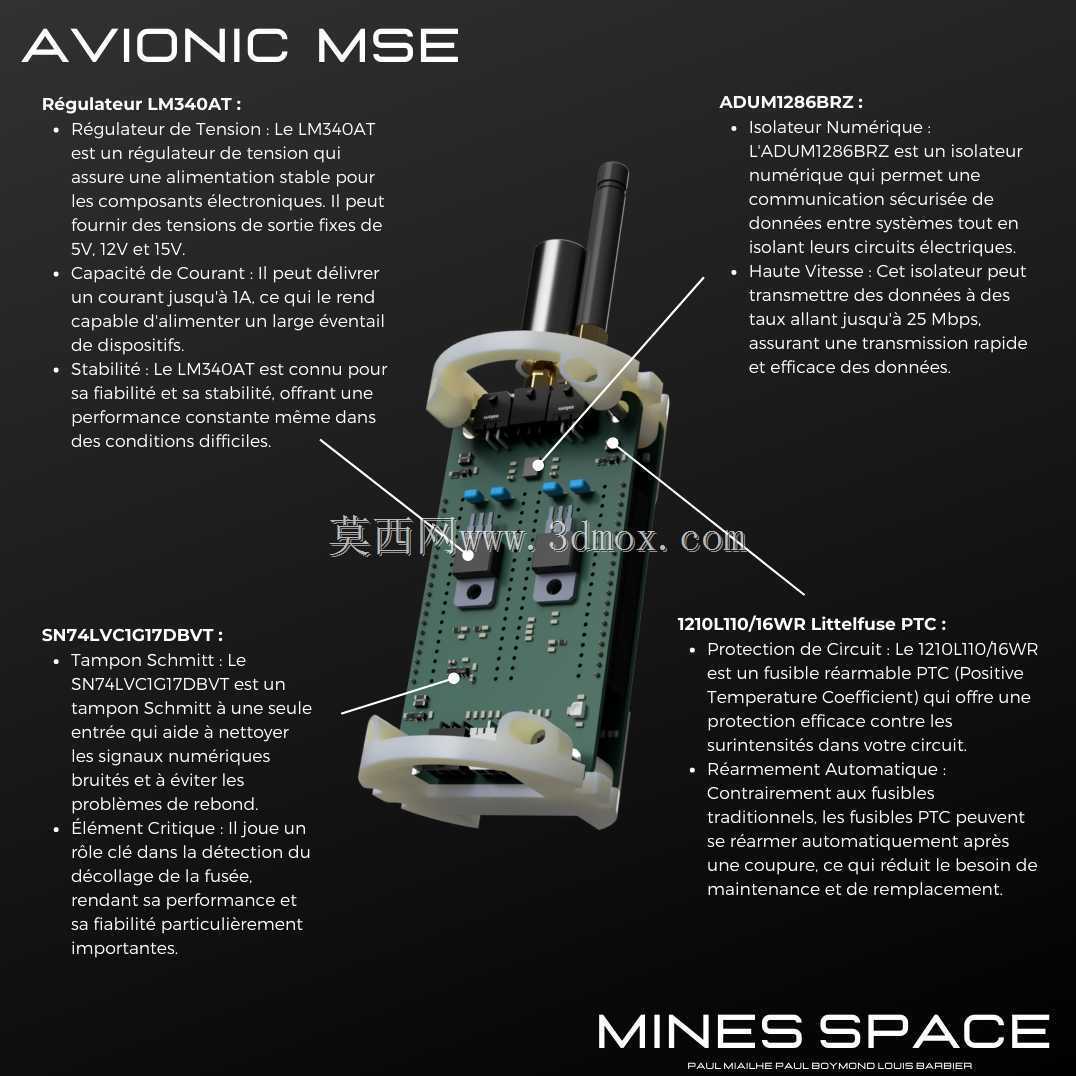

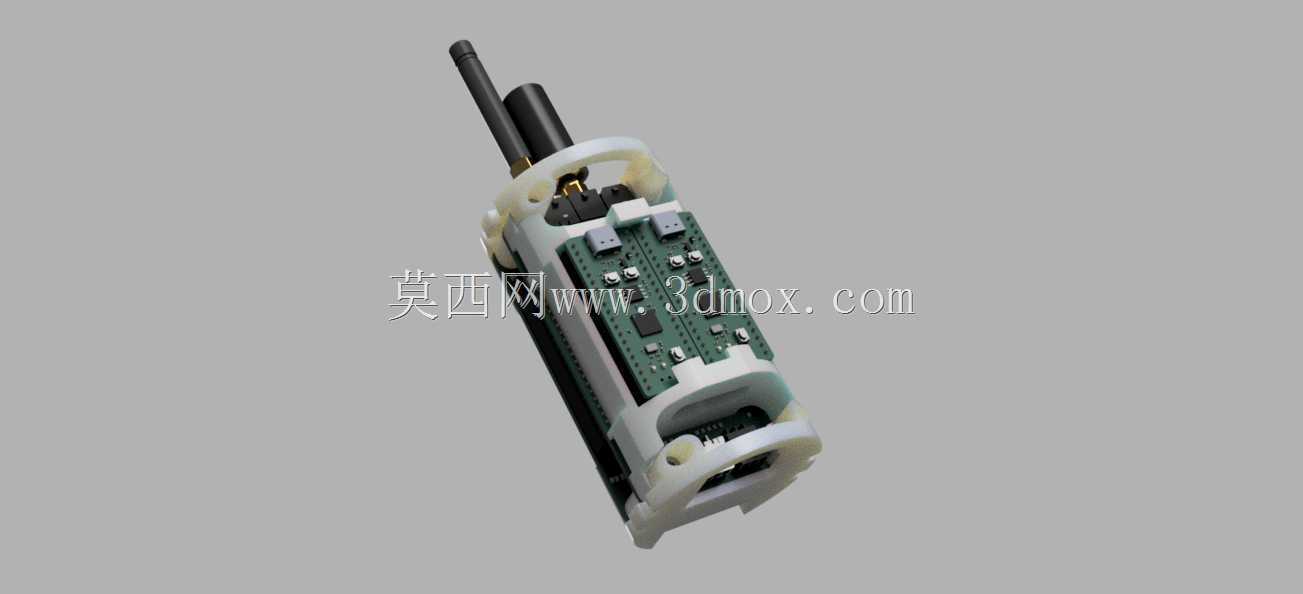

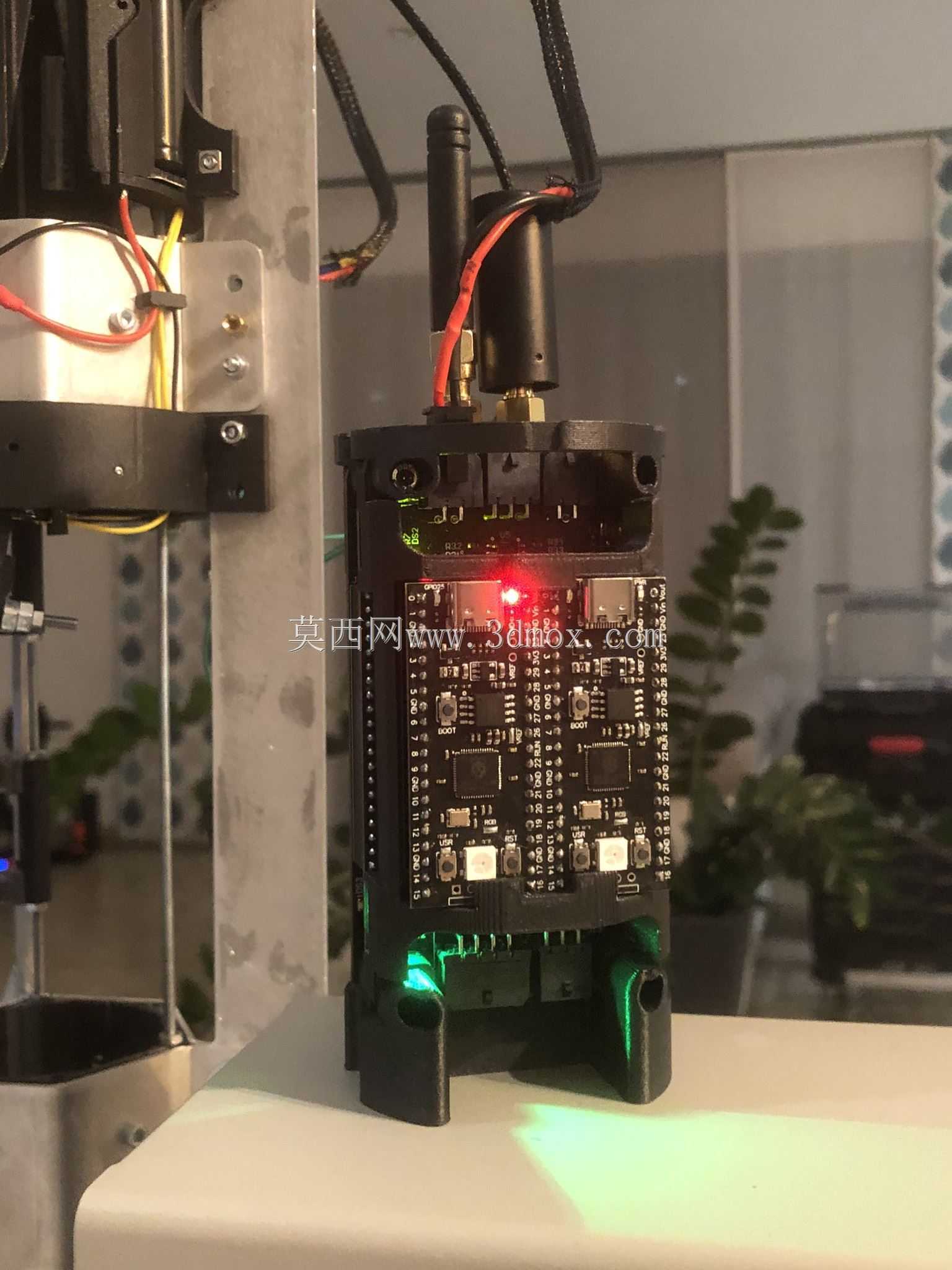

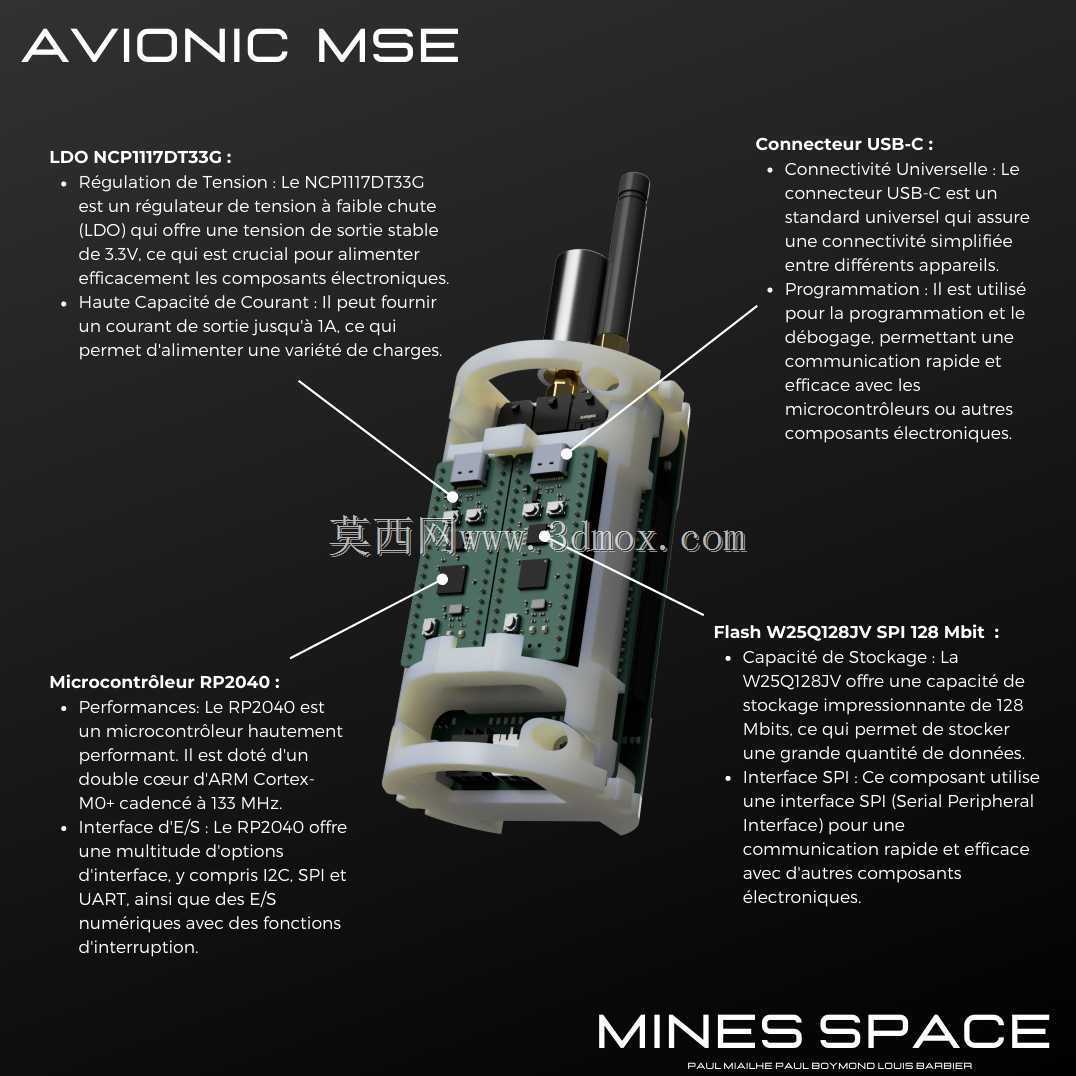

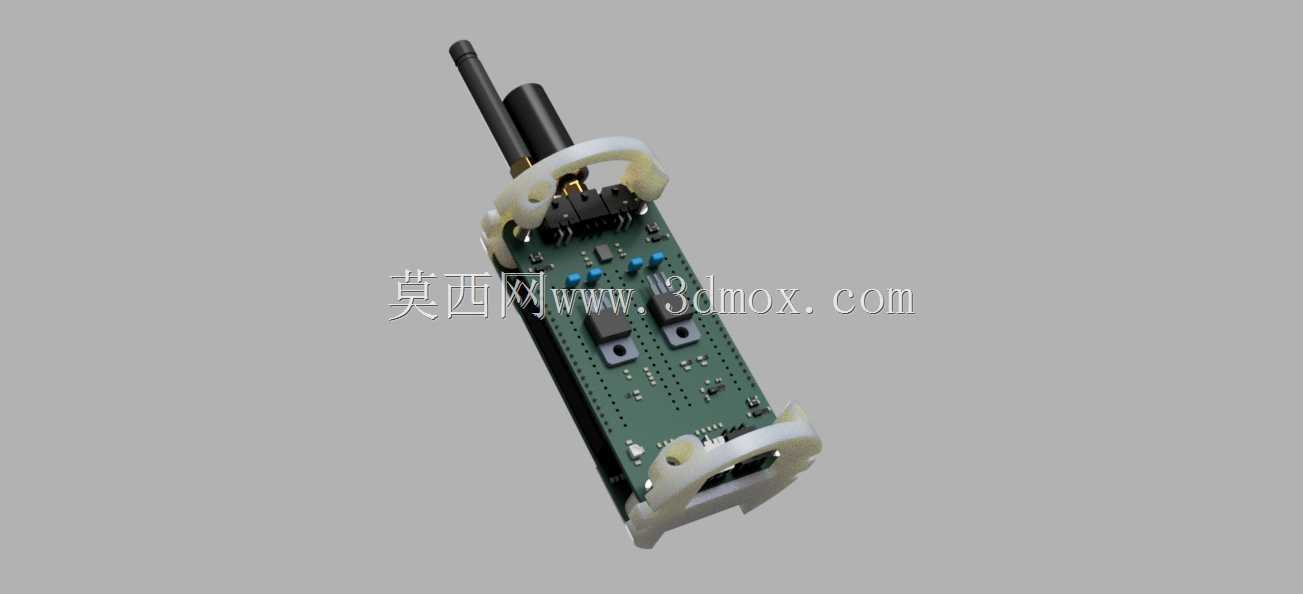

　　外形上，载荷舱遵循火箭箭体的圆柱包络，外侧轮廓需要与相邻舱段对接，不能出现突出物影响气动表面。内部则采用框架式承托思路，通过纵向骨架、横向隔板、板卡支柱和局部加强座，把不同高度的电路板分层固定。框架中间预留主电子板安装面，周边布置固定孔、定位柱和线束通道；靠近舱壁的位置保留天线、开关、接插件或外部传感器的安装边界。这样的布局能让较重元件尽量靠近轴线，降低偏心质量对飞行稳定性的影响，也让质心核算更容易与箭体总体设计匹配。

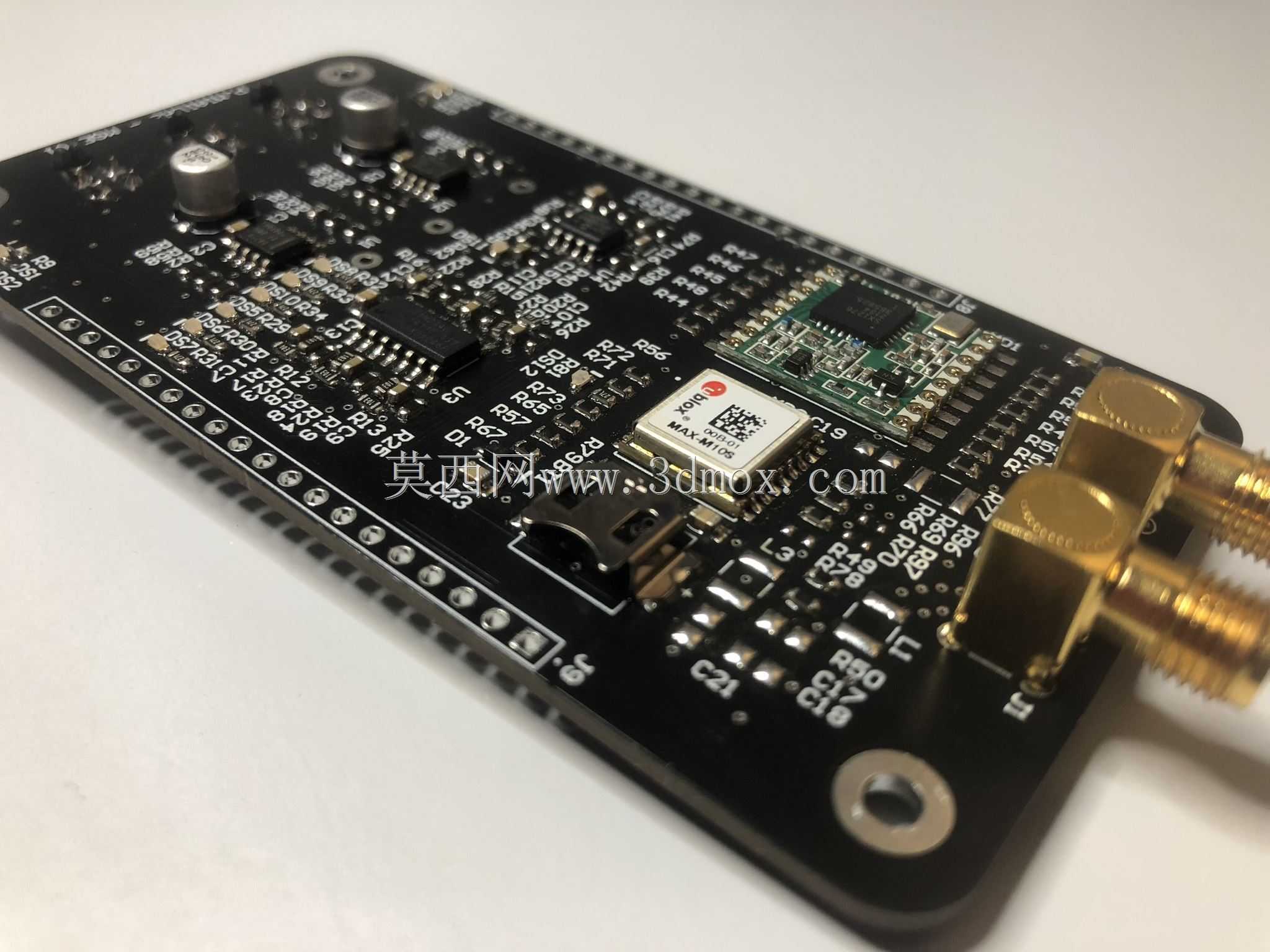

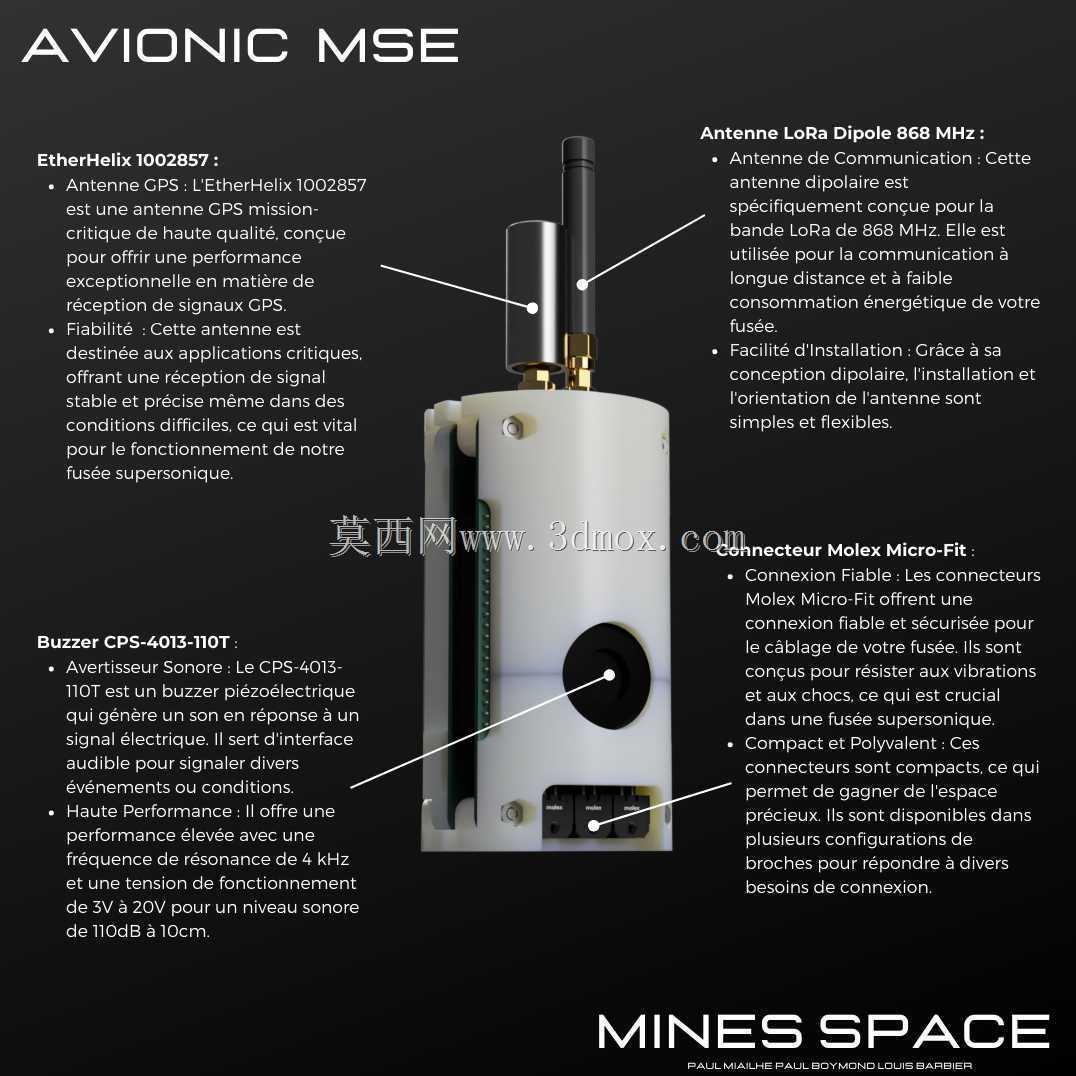

　　安装边界方面，所有电子元件都必须控制在箭体内径围成的圆柱空间内，板卡边缘与舱壁之间需要留出绝缘间隙和线缆弯曲半径。框架端部的对接面要与火箭舱段的连接环一致，孔位、台阶和止口位置决定了装配时能否同轴贴合。若舱段外侧需要布置GPS、遥测或无线通信天线，则结构上要对应留出无遮挡区域，并避免金属件大面积覆盖天线辐射方向。电池等相对较重的部件应使用独立绑带、压块或卡座固定，不能只依赖电路板焊点承受惯性载荷。

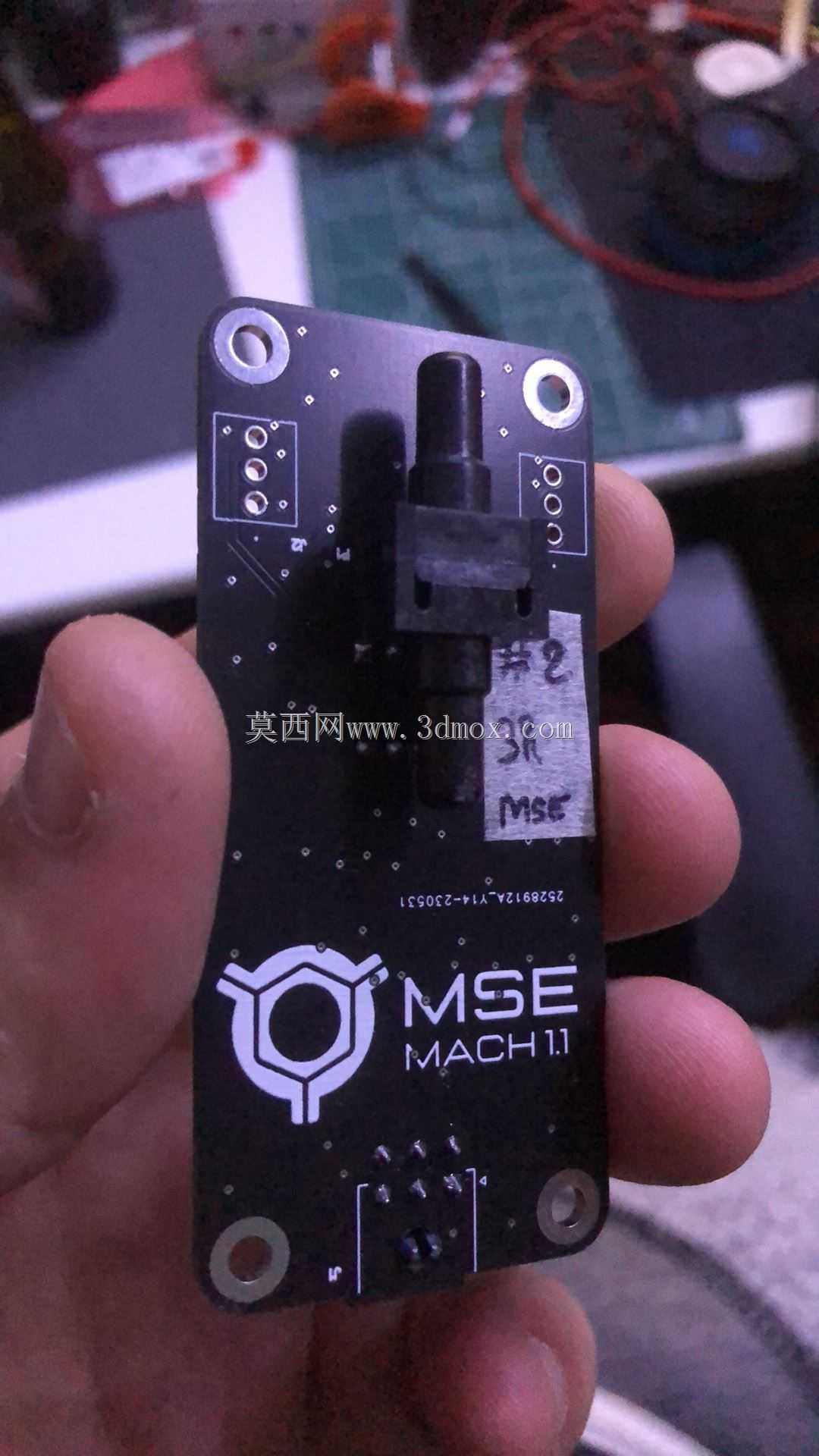

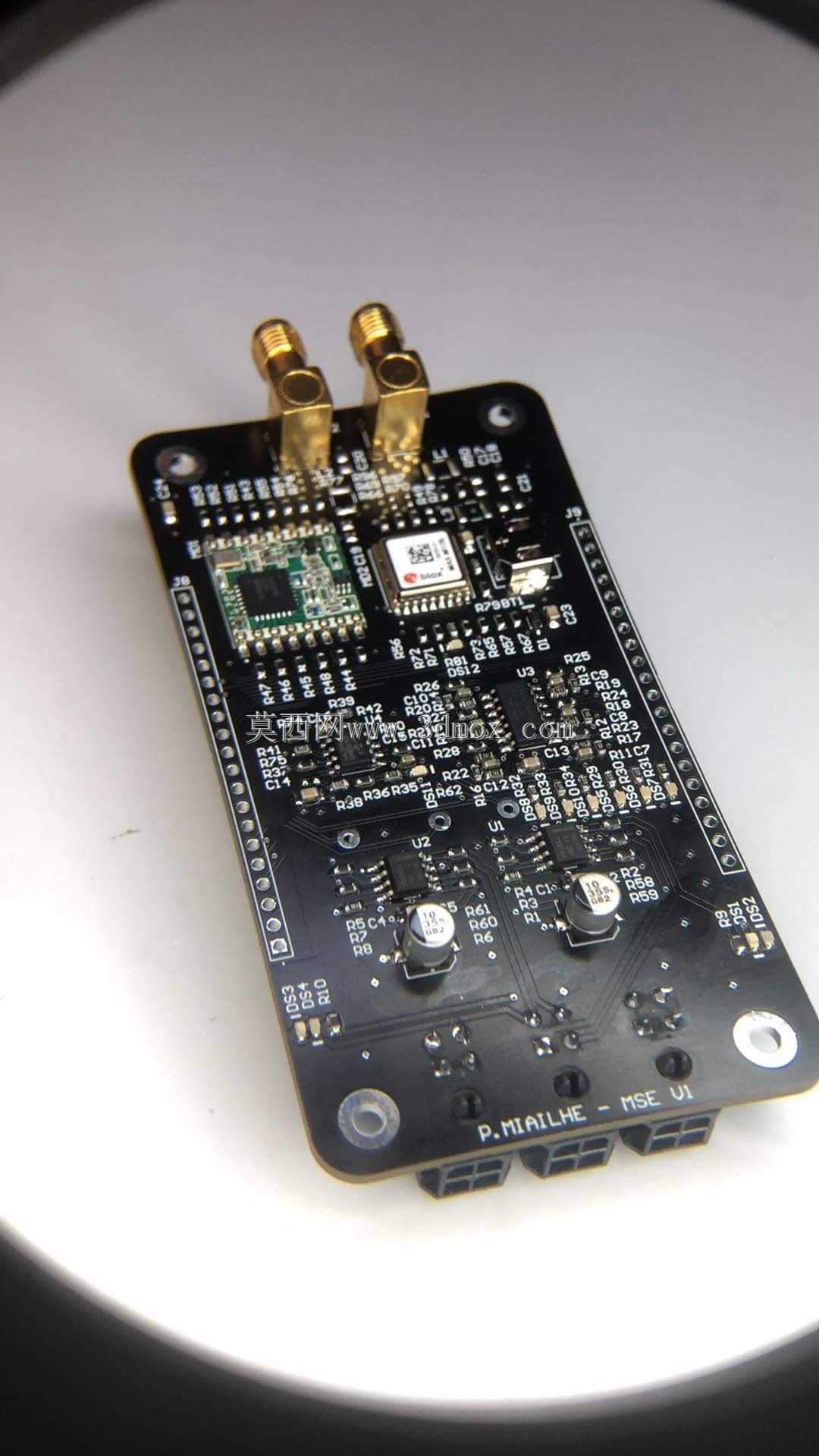

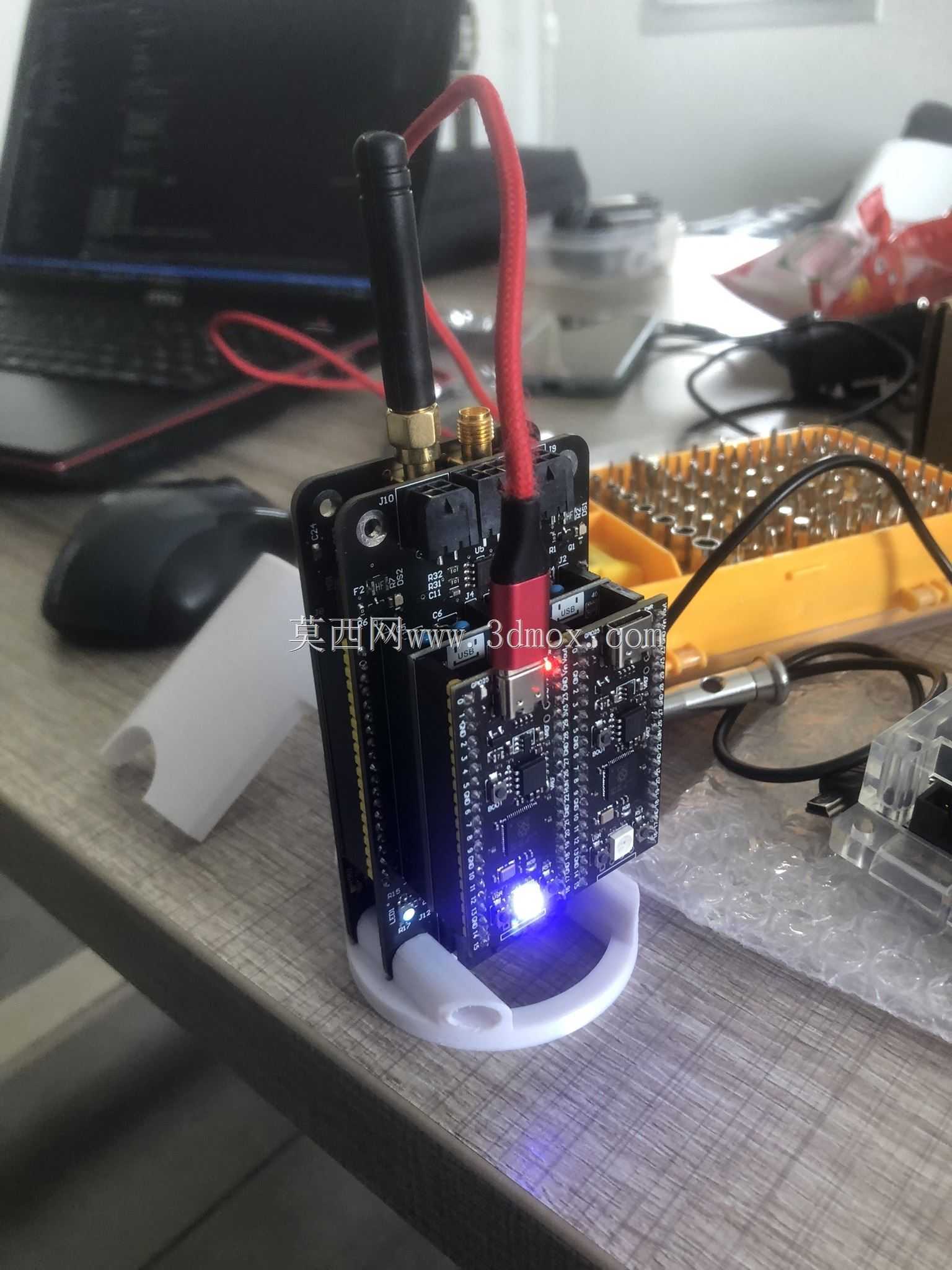

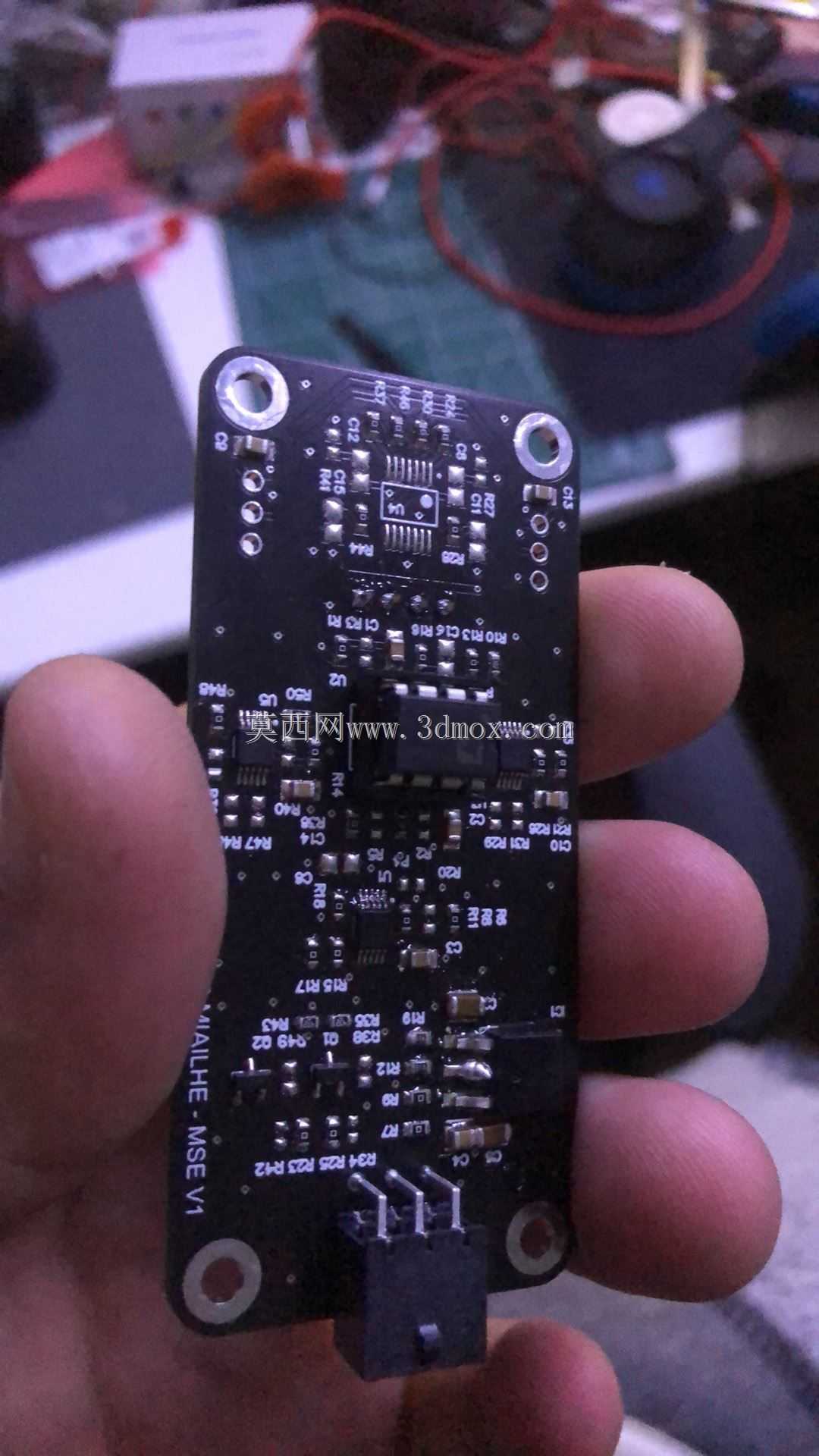

　　功能特性上，该结构强调模块化集成。不同功能板卡可以通过支柱叠装或隔板分区安装，高频信号线、电源线和点火控制线尽量分通道布置，减少线束交叉带来的干扰。接插件位置朝向维护开口，便于地面测试时快速插拔；板卡与框架之间可加入垫圈、减震柱或绝缘衬套，用来衰减发动机段传递上来的宽频振动。对于裸露焊点和高电流线路，框架边缘需要避免锐边，防止装配时磨破线皮；对于需要观察状态灯或操作开关的位置，则应在舱壁或维护口附近保留可视、可操作空间。

　　设计思路上，结构先由箭体包络和设备堆叠尺寸反推内部骨架，而不是先做外壳再硬塞元件。工程建模时需要把电路板、连接器、电池、天线、线束最小弯曲半径和紧固件头高全部放进装配中校核。横向隔板主要承担板卡支撑和舱段刚度传递，纵向骨架负责把端部对接载荷连续传到整个航电舱；局部开孔则服务于减重、走线和散热，但开孔不能切断主承力路径。紧固件布置应遵循对称、可达、防松的原则，孔边留出扳手或螺丝刀操作空间，避免出现模型中看似紧凑、实物却无法装配的问题。

　　在强度与维护之间，这类航电舱通常不会采用完全封死的盒体。火箭任务周期短、地面检测频繁，舱体需要允许人员反复打开检查；因此框架上的定位止口比单纯依靠螺丝更重要，它能保证每次重装后板卡姿态和舱段同轴度不发生明显变化。对于回收后可能受到侧向撞击的部位，端部连接环和外露天线座应适当加强，而内部轻量支架可在满足振动要求的前提下采用薄壁或镂空形式，以控制死重。

　　从三维建模角度看，该作品适合用于小型火箭仪器舱方案验证、机载电子设备堆叠教学、航电舱结构布局练习以及飞控系统集成演示。模型中电子模块与机械框架的配合关系比较完整，能够直观体现航天产品中“结构为电子任务服务、电子布局受箭体包络约束”的设计逻辑。
