德哈维兰MkVI遥控像真机骨架结构设计

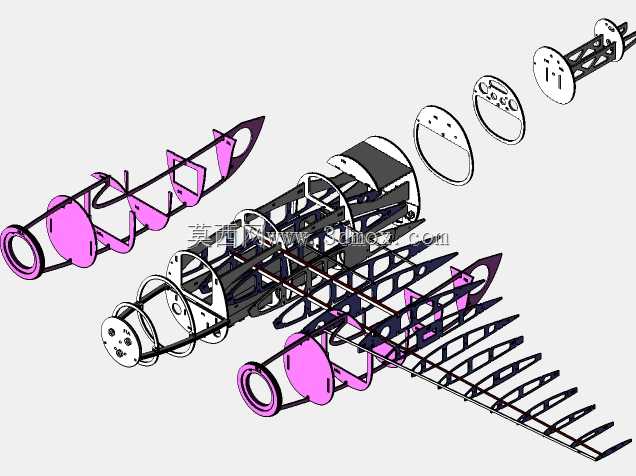

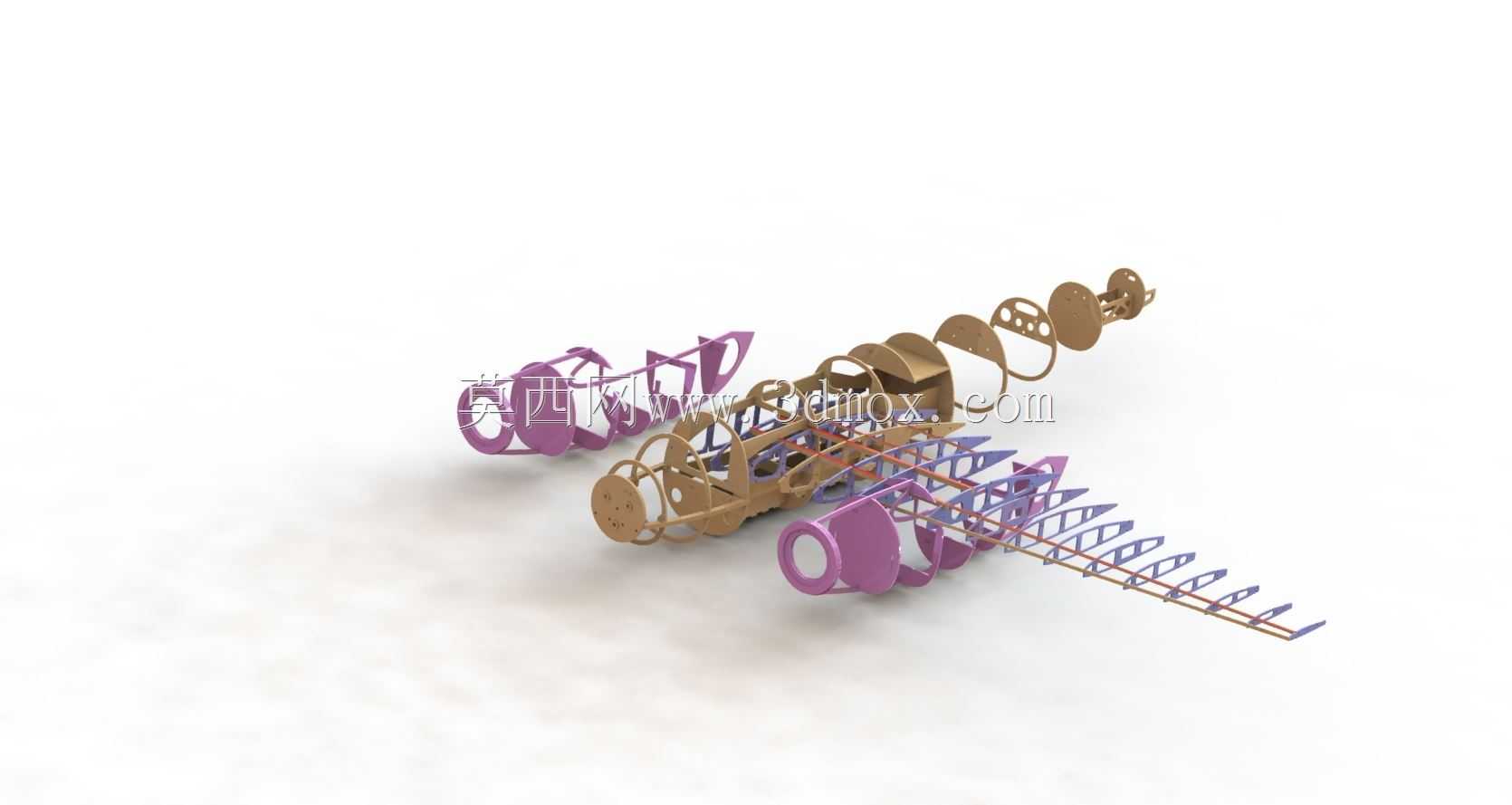

　　这套结构针对72英寸翼展的遥控像真机设计，核心服务于航模爱好者的像真飞行场景，兼顾静态展示与动态飞行的双重需求，区别于普通玩具级航模的简化结构，完全参照真机的承力逻辑做等比例缩放适配。从结构拆分逻辑来看，机身采用分段隔框加纵梁的传统轻木航模架构，前段隔框预留了动力电机、电调、电池舱的安装空间，隔框上的定位孔严格匹配标准航模配件的安装孔位，电池舱位置刻意靠近整机重心点，可通过调整电池前后位置快速配平，减少飞行前的调试工作量。中段机身设置了机翼对接安装位，采用碳杆贯穿加销钉定位的固定方式，既保证机翼与机身的连接强度，满足特技飞行时的受力要求，又能实现快速拆装，方便外出携带运输。后段机身的尾翼安装座做了角度预定位，

　　水平尾翼与垂直尾翼的安装基准面一次加工成型，不需要爱好者额外做角度校准，降低组装难度。机翼部分采用翼肋加前后缘条的结构，每片机翼的翼肋都严格按照所选翼型的坐标数据做轮廓加工，翼肋上预留了舵机走线槽、副翼舵机安装位，翼根位置做了加厚处理，对应机身碳杆的插接位置做了衬套加强，避免大过载飞行时翼根断裂。机头位置的整流罩安装环做了快拆设计，方便日常维护时调整电机桨距、更换螺旋桨。尾段的操纵线走线孔全部做了圆角处理，避免飞行过程中操纵线与结构件摩擦磨损，提升飞行可靠性。整个结构的安装边界充分考虑了常用航模配件的通用尺寸，动力舱适配常见的外转子无刷电机安装孔距，起落架安装位预留了标准航模起落架的固定孔位，不需要用户二次打孔修改。

　　结构设计上刻意控制了各部件的重量，承力部位采用层板切割，非承力的整形隔框采用轻木材质，在保证结构强度满足3D飞行、特技动作受力要求的前提下，尽可能降低整机空重，提升飞行时的推重比与机动性。各部件之间的连接位置都设计了定位榫头，组装时不需要复杂的夹具定位，普通爱好者按照装配顺序即可完成精准拼接，降低组装过程中的误差累积，保证整机的气动外形准确度，还原真机的飞行姿态。
