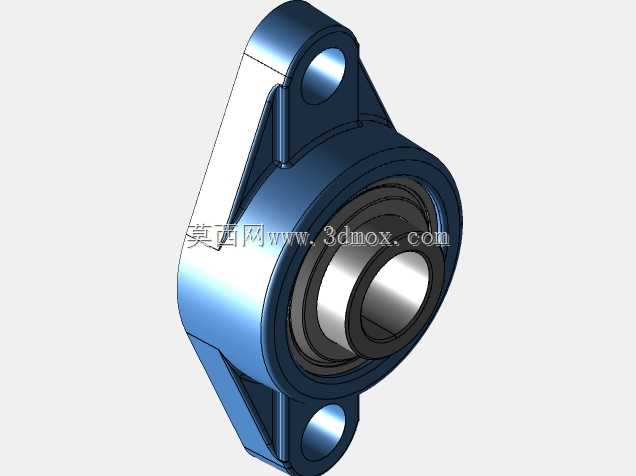

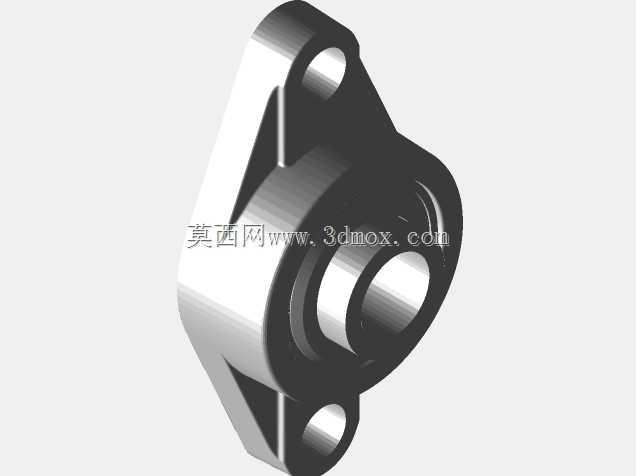

UCFL204菱形带座外球面轴承结构

　　做设备结构设计时，支撑旋转轴的部件选型从来都不能马虎，UCFL204这类菱形带座外球面轴承，是轻工输送线、小型机床辅机、食品包装设备里出镜率极高的支撑件。很多刚入行的工程师选轴承时容易只盯着内径参数，忽略安装座的适配性，实际上这类带座轴承的核心优势，就是把轴承外圈的调心功能和安装座的固定支撑做了集成，不用额外加工复杂的轴承安装孔位，能大幅缩短装配调试的周期。

　　从实际使用场景来看，这类菱形座轴承多用于安装空间受限、轴系存在轻微对中误差的场合，两个安装孔呈菱形对角布置，相比方形座能节省近三分之一的安装投影面积，在型材搭建的小型机架、侧边安装的传动辊组上适配性极强。轴承本身的外球面设计允许内圈相对外圈有一定角度的偏转，能抵消机架焊接变形、长轴加工同轴度误差带来的附加载荷，避免轴承出现早期卡滞、磨损过快的问题。

　　设计建模时要注意几个核心边界：首先是轴承内孔与轴的配合公差，这类轴承多用于轻载传动场景，一般选h7级过渡配合即可，过盈量太大会导致内圈胀大，预紧力异常升高加快磨损；其次是菱形座的两个安装孔中心距，建模时要严格匹配对应规格的安装尺寸，孔位周边要留出足够的螺栓操作空间，避免装配时扳手无法就位；再者是轴承座的厚度方向尺寸，要预留出密封端盖的安装空间，不能让旋转的轴颈和机架结构产生干涉。

　　从结构特性来说，这类带座轴承的座体多为铸铁材质，刚性足够承受常规的径向载荷，部分工况有冲击的场景也可以选铸钢座体，但常规输送、传动场景下铸铁座完全能满足使用需求。轴承自带的密封结构能阻挡常规工况下的粉尘、溅水侵入，在普通车间环境下不用额外设计密封防护，只有在多粉尘、高湿度的特殊工况下，才需要额外增加防尘盖结构。建模时要还原轴承外圈和座体的球面配合特征，不能简单做成圆柱过盈配合，否则就丢失了这类轴承的调心功能特性，后续做运动仿真时也无法模拟实际的偏转补偿效果。

　　很多人做装配时容易忽略轴承座的安装面平面度要求，实际上如果安装面翘曲超过0.1mm，强行拧紧螺栓会导致座体变形，挤压轴承外圈让旋转阻力陡增，建模时最好在安装面位置标注平面度公差要求，给后续加工和装配明确技术指引。另外这类轴承的注油通道也要在模型里准确还原，方便后期维护时加注润滑脂，延长部件的整体使用寿命。
