带PC门板的3寸规格电气防护外壳结构

这款3寸规格的电气防护外壳，是面向工业嵌入式电控场景开发的紧凑型安装载体，在低压配电、小型设备控制回路、信号采集终端等场景中应用广泛，尤其适配需要在设备面板、控制柜侧壁嵌入式安装的小型功能模块，能够为内部搭载的继电器、小型PLC采集模块、信号转换端子等元器件提供可靠的物理防护与安装支撑。从实际使用场景来看，这类小尺寸外壳常被用在自动化生产线的工位旁控制盒、小型试验设备的电控单元、楼宇配电的末端信号采集节点中，既可以独立作为小型控制箱体使用，也可以嵌入到大型配电柜的面板预留位中，作为功能扩展模块的独立防护单元。

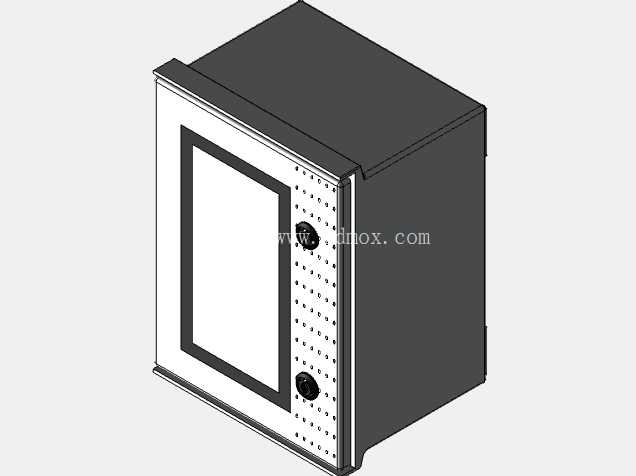

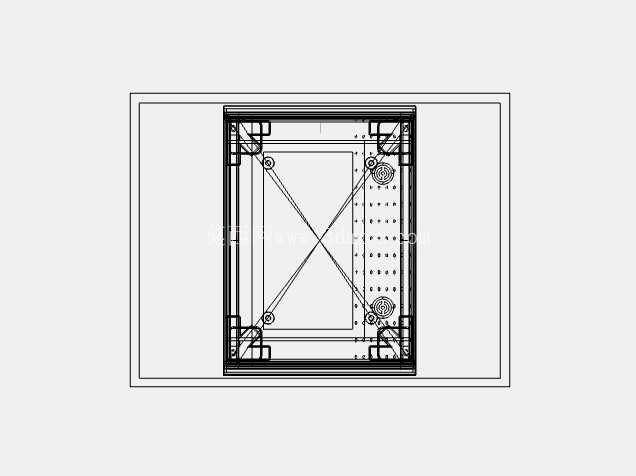

外壳主体采用弯折成型的金属板材加工，整体为规整的长方体结构，外露的正面边框做了折边包边处理，既能够提升安装时的贴合度，避免嵌入式安装后边缘出现缝隙，也能强化箱体正面的结构强度，减少运输、安装过程中磕碰造成的边框变形。正面预留的PC门板安装位采用嵌入式固定结构，透明PC板材卡在边框的预留槽内，四周通过密封胶条压合，既可以保证日常状态下不用打开门板就能观察内部的指示灯、显示屏状态，也能阻挡车间内的粉尘、飞溅的切削液、水雾进入箱体内部，适配多数工业现场的常规防护需求。门板旁侧的预留孔位分为两个功能区，上部密集的小圆孔是散热与走线预留位，既可以作为内部元器件的自然散热通风孔，也可以根据实际使用需求敲落作为按钮、指示灯、航空插头的安装孔位，下部的大尺寸预留孔位则是为电源开关、调节旋钮这类大尺寸操作件预留的安装位置，孔位的排布间距符合常规低压电气元件的安装尺寸规范，不需要二次重新打孔就能适配多数市售的小型控制元件。

从设计思路上看，这款外壳在建模阶段就优先考虑了加工工艺的可行性，所有弯折边的圆角半径都匹配常规钣金折弯的最小R角要求，没有出现无法一次折弯成型的锐角结构，板材拼接处采用卡扣加碰焊的固定方式，既减少了外露的固定螺丝，提升外观整体性，也能保证箱体拼接后的结构强度，不会因为长期振动出现拼接缝开裂的问题。箱体的后部为开放式结构，方便内部元器件的安装与接线，安装时将箱体从面板正面嵌入预留的安装开孔后，通过侧面的固定卡扣或者螺丝从后部锁紧，就能实现快速固定，不需要额外制作安装支架，能够大幅减少现场安装的工作量。

在安装边界与尺寸适配方面，这款3寸规格的外壳正面边框尺寸略大于箱体主体尺寸，嵌入式安装时的面板开孔尺寸需要匹配箱体主体的外轮廓尺寸，预留0.5-1mm的安装间隙方便箱体嵌入，正面边框的压合宽度为8mm，能够完全遮盖开孔边缘的毛刺与不平整位置，保证安装后的外观整洁度。箱体内部的安装空间预留了足够的元器件安装余量，内部深度可以容纳厚度不超过60mm的PCB板或者小型电气元件，内部侧壁预留了导轨安装卡槽，可以直接固定15mm宽度的标准DIN导轨，方便安装卡轨式的小型端子、继电器等元件，不需要额外打孔固定导轨。PC门板的固定采用可拆卸的卡扣结构，日常维护时不需要借助工具就能抠开门板进行参数调整、接线检查等操作，扣合后门板与边框之间的间隙小于1mm，能够有效阻挡直径大于1mm的固体异物进入箱体，满足常规工业场景的IP40防护等级要求。

在细节处理上，箱体的所有外露边缘都做了去毛刺处理，钣金切割后的锋利边缘都通过折边或者打磨做了钝化，避免安装维护时划伤操作人员。箱体表面采用哑光静电喷塑处理，既能够提升金属板材的防锈能力，也能减少车间光线照射下的反光，避免干扰操作人员观察门板内部的元件状态。门板旁的操作孔位在建模时就预留了密封件安装槽，如果应用在多粉尘、有淋水的场景，可以在孔位安装对应的密封胶圈，进一步提升箱体的防护等级，不需要对外壳结构做二次修改就能适配不同的使用环境。
