200N负载气动升降支撑气弹簧结构

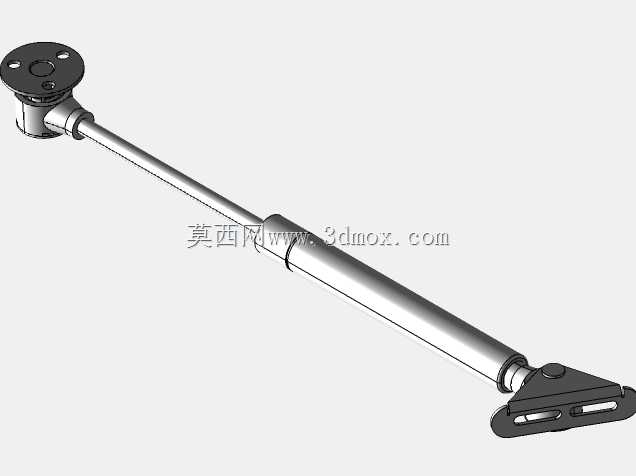

　　这款200N规格的气弹簧，核心应用覆盖小型设备舱门开合支撑、轻型机柜翻板助力、小型升降台阻尼支撑、家具类气动升降结构等场景，日常选型中常被用于需要恒定支撑力、开合过程无卡顿的轻载往复运动场景，额定承载20公斤的力值设定，刚好匹配多数小型工业柜门、设备检修门、轻型升降操作台的负载需求，不会出现支撑力不足导致门板下坠，或是力值过大造成开合费力、部件受冲击变形的问题。从结构设计来看，这款气弹簧采用两端差异化安装结构，上端为圆形法兰安装面，预留三个均匀分布的安装孔，可直接通过螺栓固定在设备的固定基座上，安装面的平面度公差控制在0.1mm以内，保证安装后活塞杆不会出现偏载，避免长期使用出现密封件偏磨漏气的问题；下端为带长槽的三角铰接支座，

　　长槽设计预留了安装位置调整余量，可适配不同安装距的装配场景，铰接结构允许支撑端在开合过程中随门板转动角度自适应调整，避免出现运动卡滞。活塞杆部分采用高精度冷拔工艺加工，表面粗糙度控制在Ra0.8以下，配合内部的聚氨酯密封件，可保证长期往复运动下的密封可靠性，正常工况下往复使用寿命可达万次以上。缸体部分采用薄壁无缝钢管加工，外部做防锈氧化处理，可适应多数常规工业车间的使用环境，不会轻易出现锈蚀掉漆的问题。设计过程中优先考虑了安装边界的适配性，整体伸展长度适配常规300-500mm开合行程的柜门结构，收缩后整体长度可满足门板完全闭合时的收纳空间要求，不会出现闭合时部件干涉的问题。气弹簧内部的阻尼油路经过匹配调校，

　　开合过程中支撑力输出线性，不会出现启动瞬间力值突跳、末端行程力值骤降的问题，开合全程手感均匀，既可以在任意开启角度保持稳定支撑，也不会出现关闭时需要施加过大外力的情况。在三维建模过程中，所有安装孔位、铰接点转动范围、缸体与活塞杆的配合尺寸都按照实物测绘尺寸1:1还原，可直接用于设备装配干涉检查、运动仿真验证，也可作为同类型气弹簧选型时的结构参考，帮助设计人员快速确认安装空间是否匹配，省去反复核对样本尺寸的工作量。
