轻型飞机仪表台Trig甚高频通信转发器组件

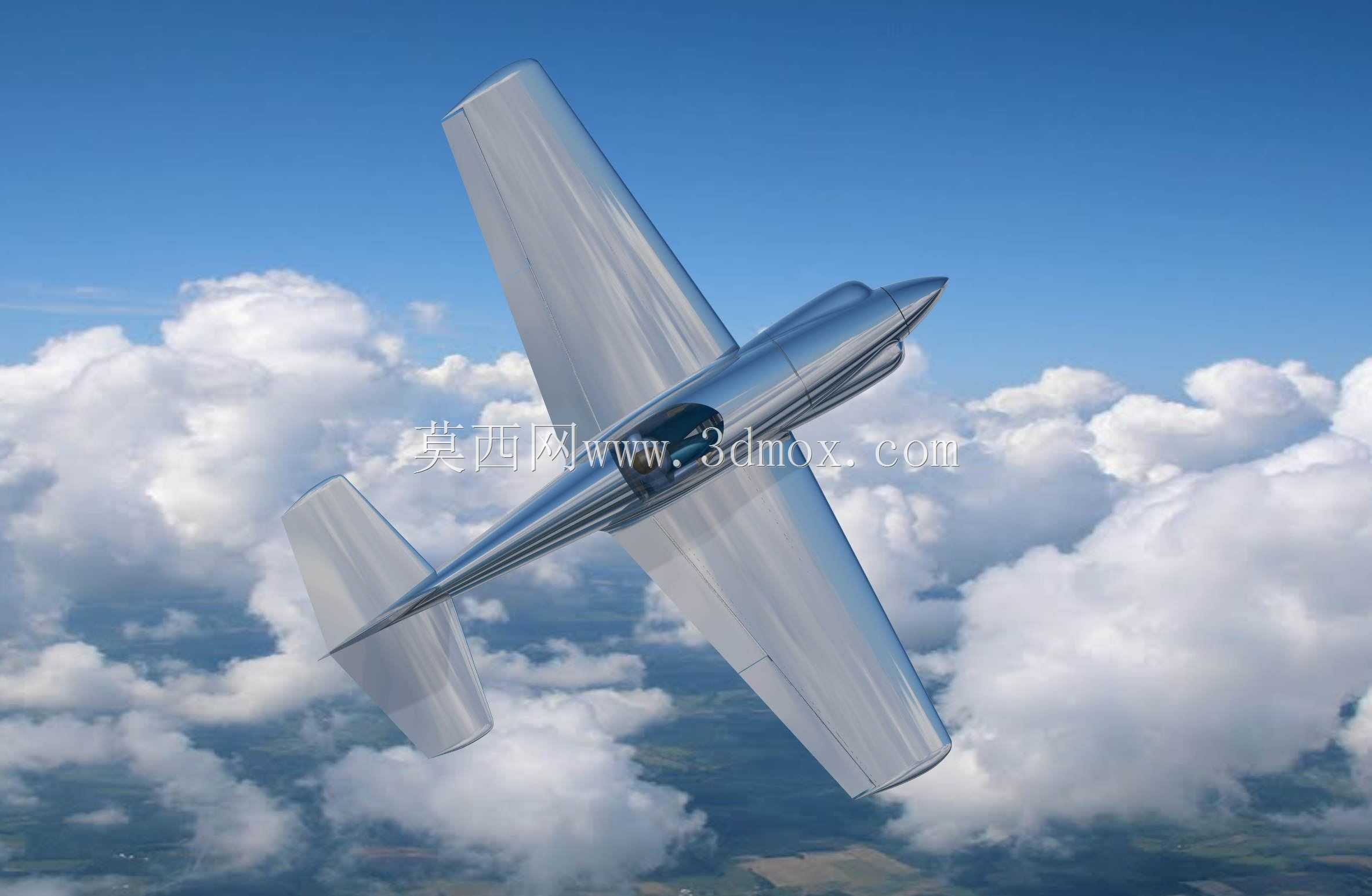

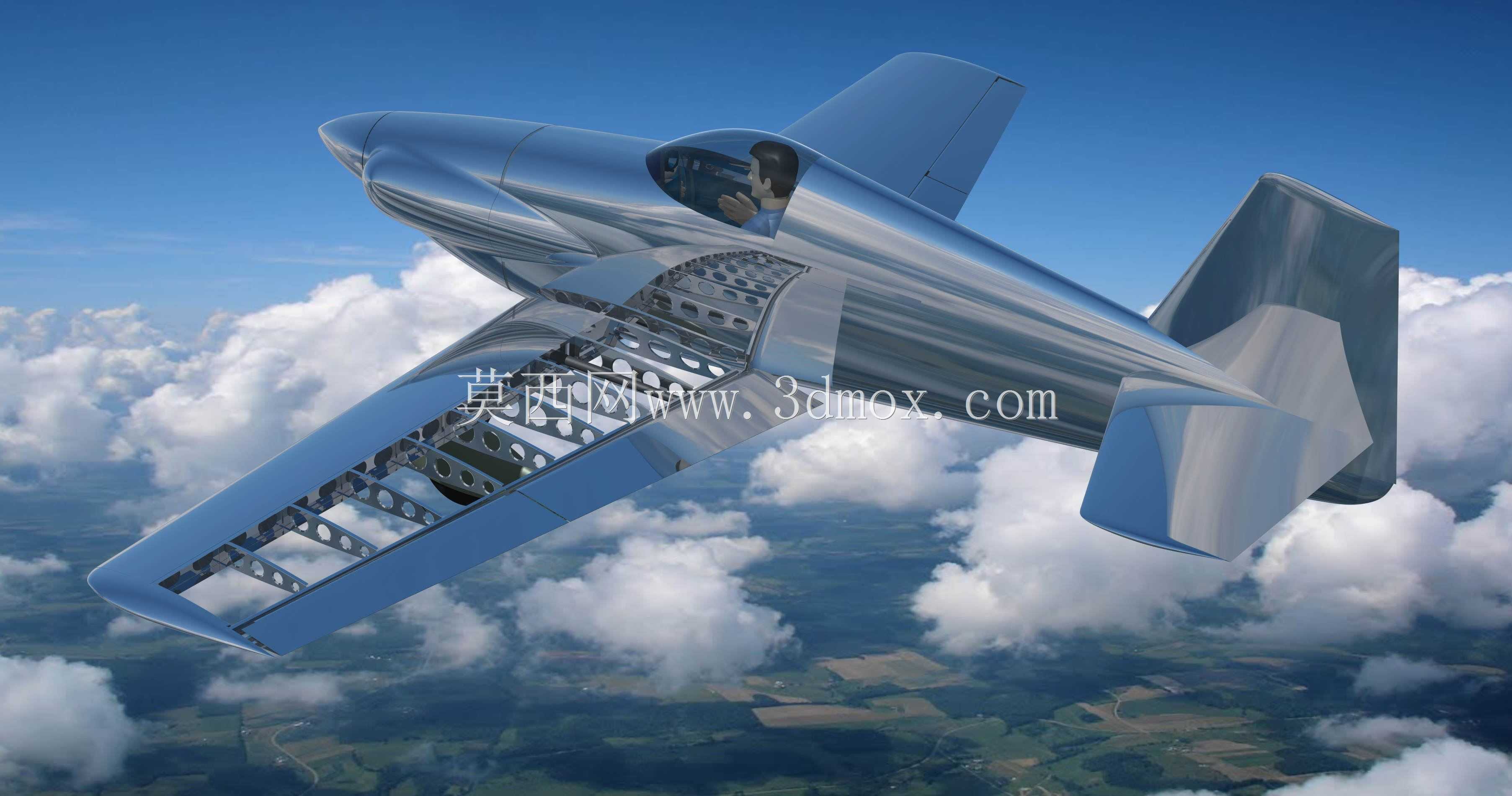

　　这套机载通信组件的建模工作，最初是为适配Midget Mustang轻型自制飞机的仪表台改装需求启动的，核心覆盖Trig系列甚高频通信电台与应答转发器两个功能单元，建模阶段优先梳理了轻型通航飞机驾驶舱的实际安装约束。从实际应用场景来看，这类设备主要服务于目视飞行规则下的低空通航作业，涵盖私人飞行、短途通勤、飞行训练等典型场景，甚高频电台负责实现机组与地面管制、邻近空域其他航空器的语音通信，转发器则负责向地面二次雷达回传航空器编码、高度等核心识别信息，是低空飞行空域协同的核心机载设备，直接关系到飞行过程中的空域态势感知与通信链路通畅。

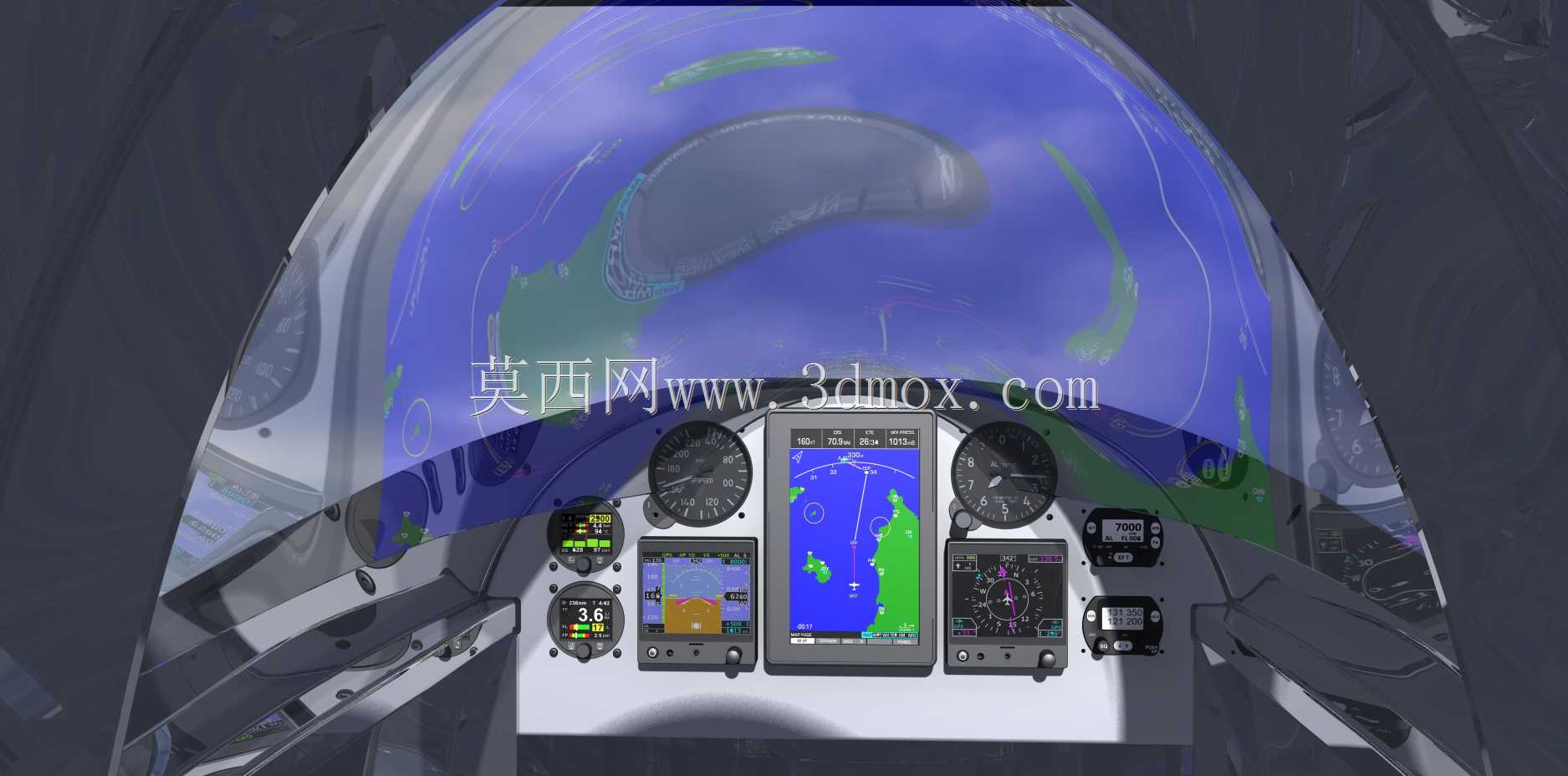

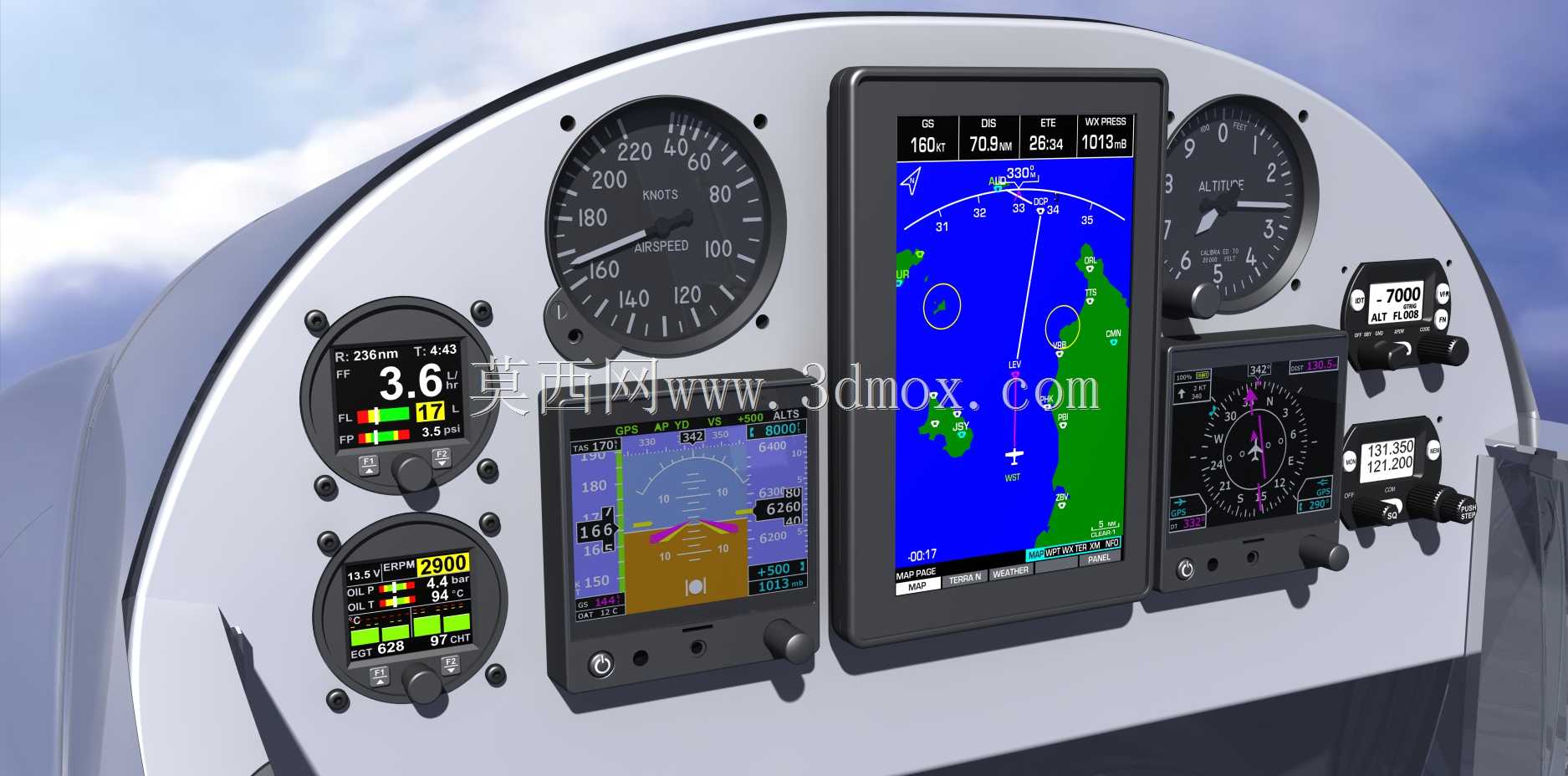

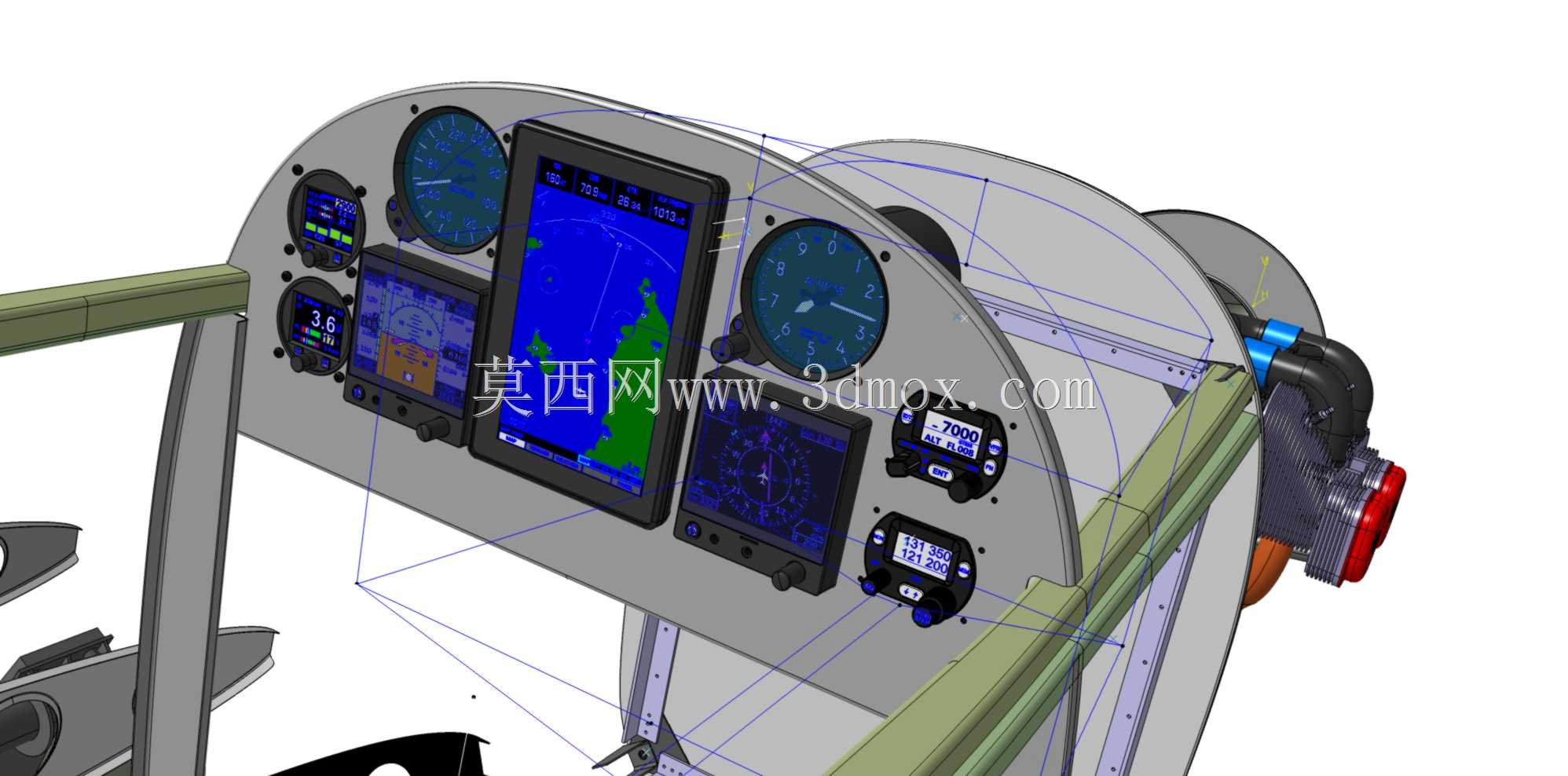

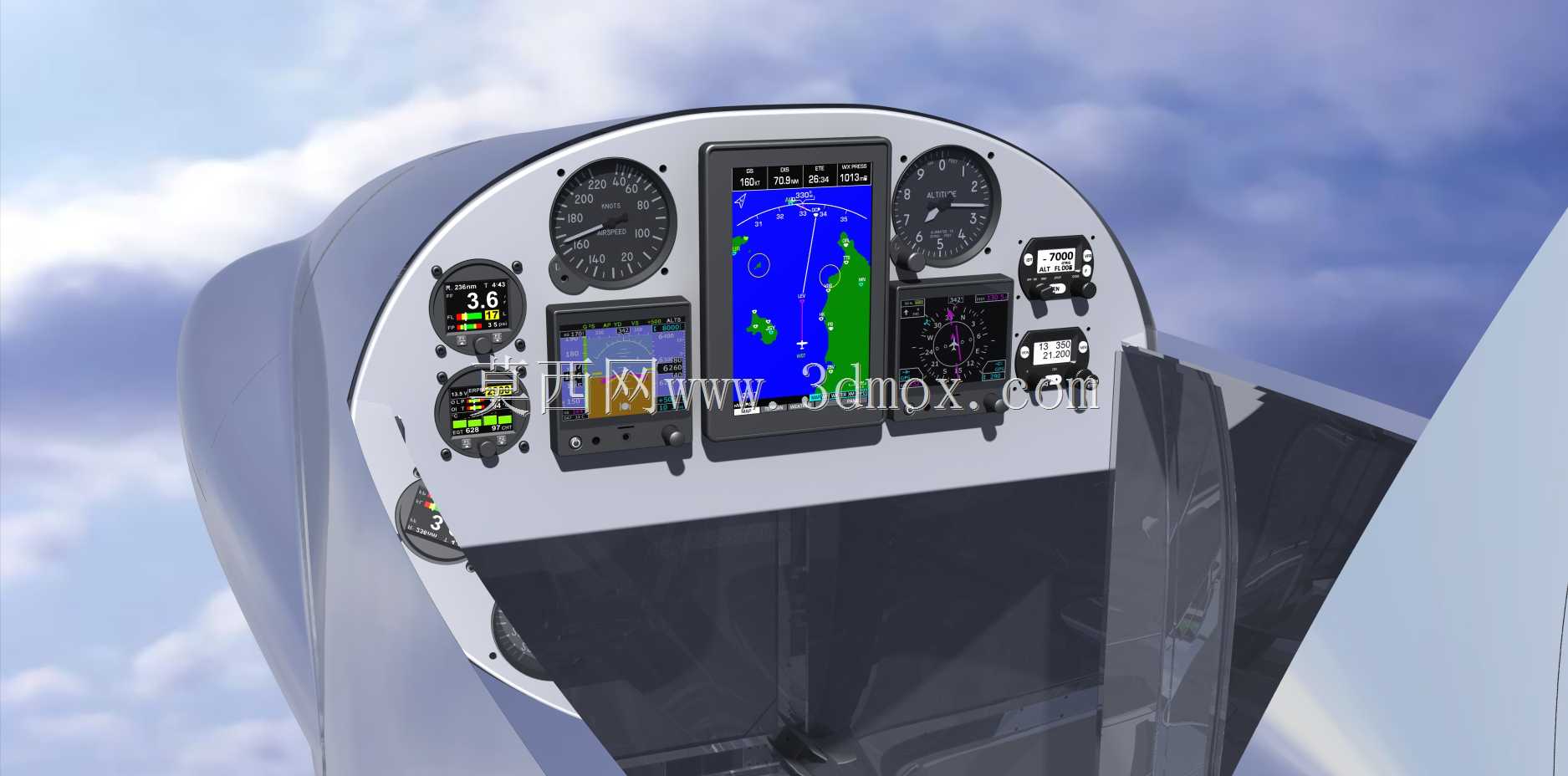

　　设计思路上没有追求极致的零件级细节还原，而是定位为仪表台布局验证用的粗略装配模型，核心控制目标是还原设备的真实安装边界、面板操作区域布局与接口位置，避免在仪表台开孔、支架固定环节出现干涉问题。建模过程中首先对齐了两款设备的实际安装尺寸：电台单元为标准通航机载设备的窄体盒式结构，面板宽度适配轻型飞机仪表台的标准安装孔位，深度控制在仪表台后部预留的安装空间范围内，不会与台架后部的线束、操纵钢索产生干涉；转发器单元尺寸与电台匹配，可并排安装在仪表台的同排安装位，也可根据仪表台剩余空间调整上下排布位置，两款设备的面板操作旋钮、显示屏、按键位置均按照实际产品的操作逻辑排布，确保后续做内饰渲染、人机功效验证时，操作区域的可达性、可视性符合实际飞行的操作习惯。

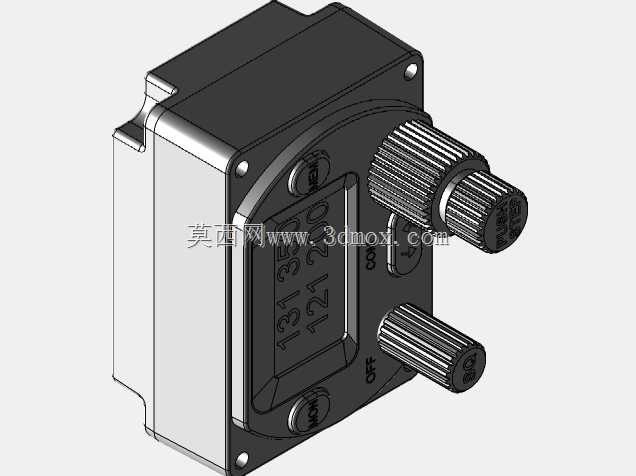

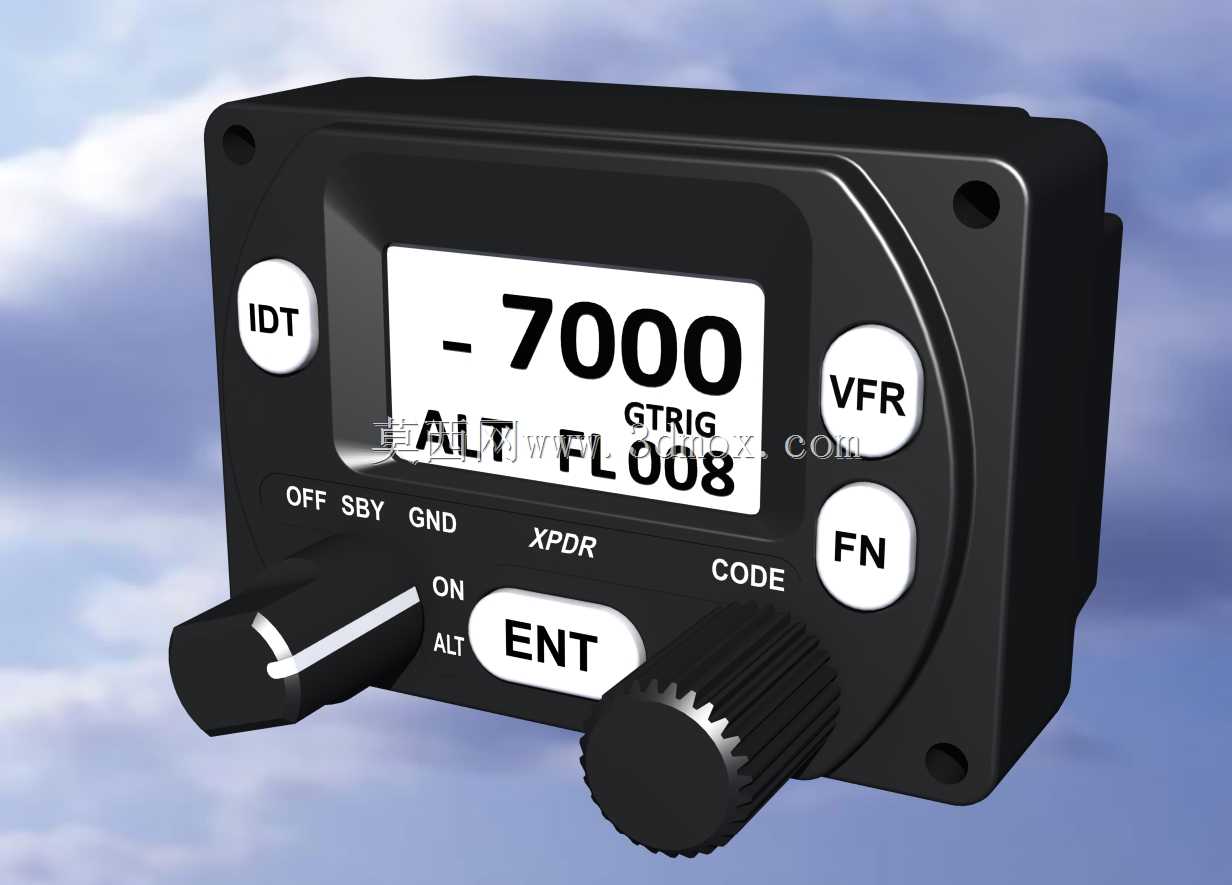

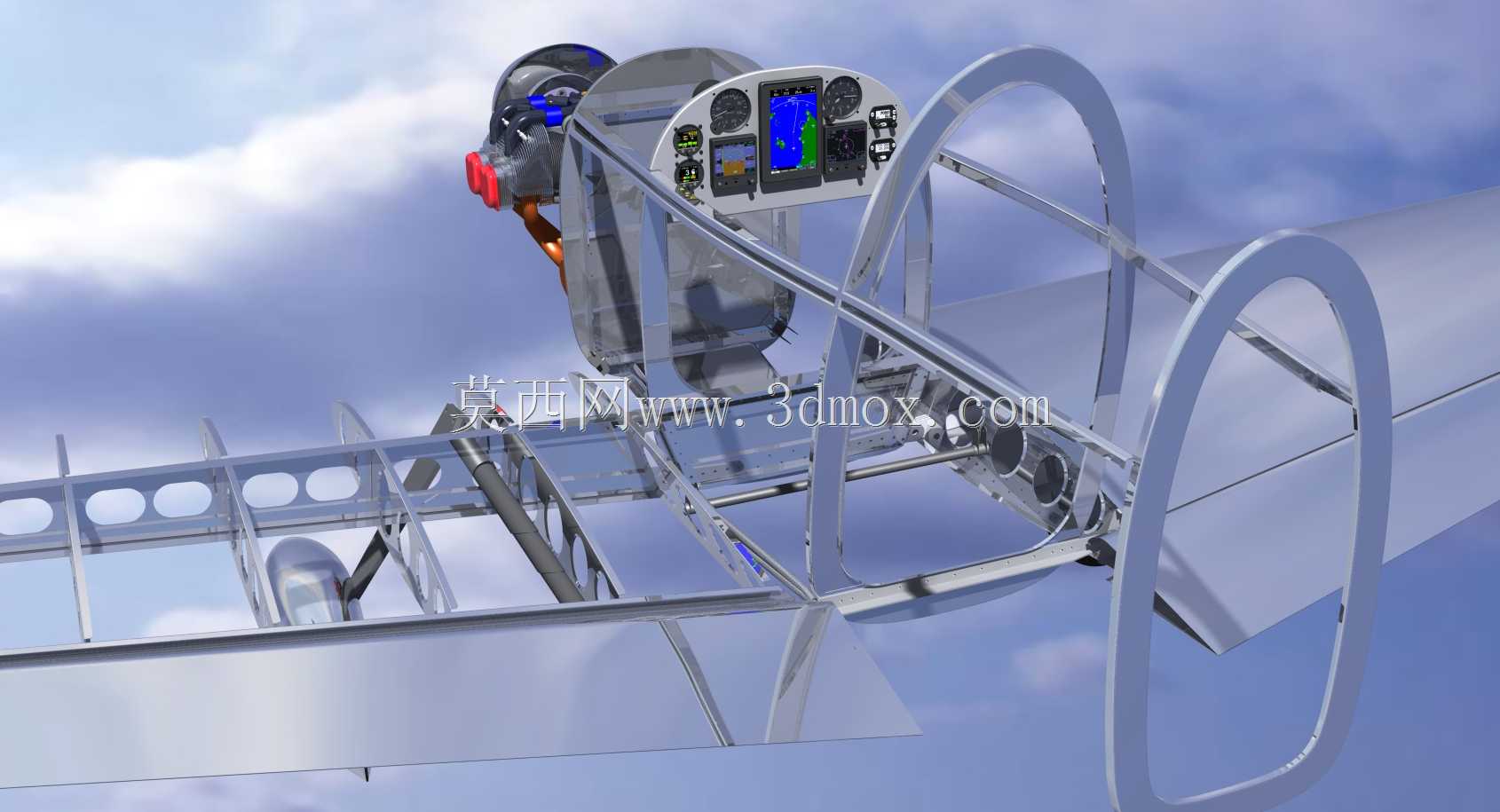

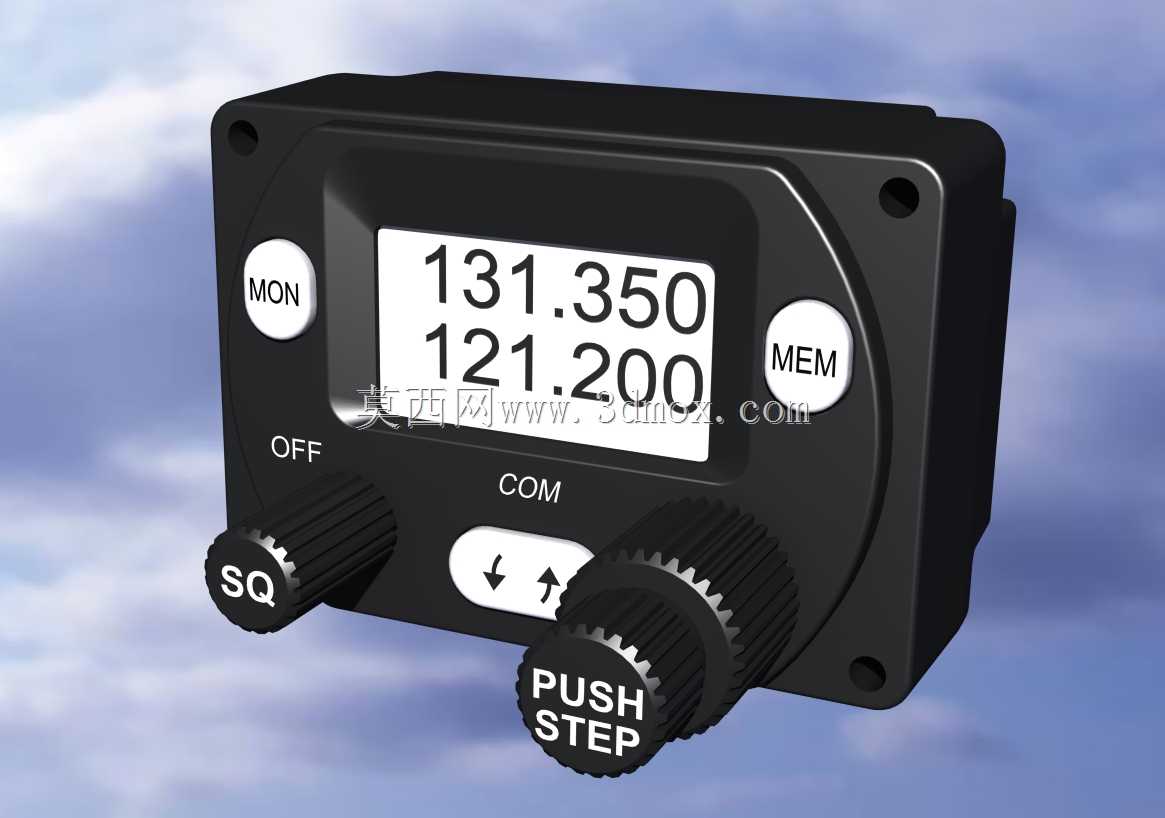

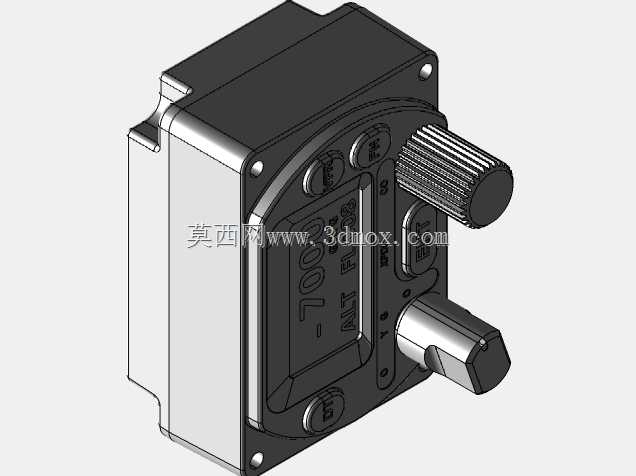

　　从功能特性的还原来看，模型重点保留了面板上的频率调节旋钮、音量控制键、状态显示屏、识别码输入按键等外露交互特征，设备后部的安装耳片、线束接插件位置也做了对应还原，方便后续在整机模型中做布线模拟、安装支架的配套设计。考虑到这类轻型飞机的仪表台改装多为定制化作业，模型的安装基准面做了统一对齐，可直接导入整机仪表台的装配环境中，快速完成布局调整，验证不同排布方案下的操作便利性，比如是否会遮挡其他飞行仪表的视线，操作旋钮是否会被驾驶杆、油门杆等操纵部件干涉。

　　在安装边界的处理上，模型预留了设备与仪表台面板之间的安装间隙，以及设备后部的线束弯曲空间，没有将设备本体做完全贴合仪表台的处理，符合实际机载设备安装时的减震、散热预留需求，毕竟通航飞机的振动量级远高于地面设备，安装时需要在设备与台架之间增加减震垫，同时后部需要留出足够的散热空间与线束冗余量，避免飞行过程中振动导致设备移位、线束拉扯断裂。
