3D打印飞翼布局固定翼飞行器原型

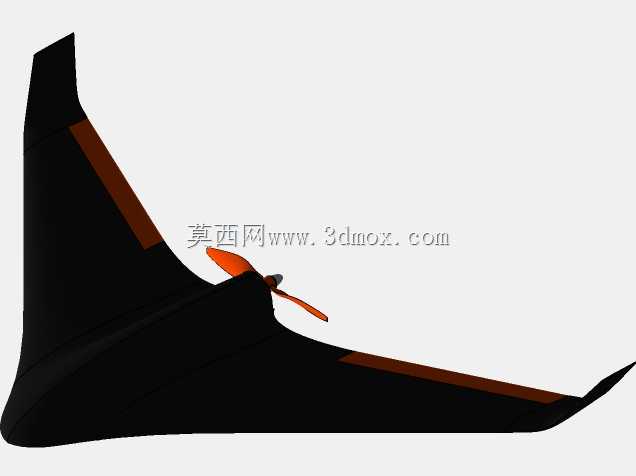

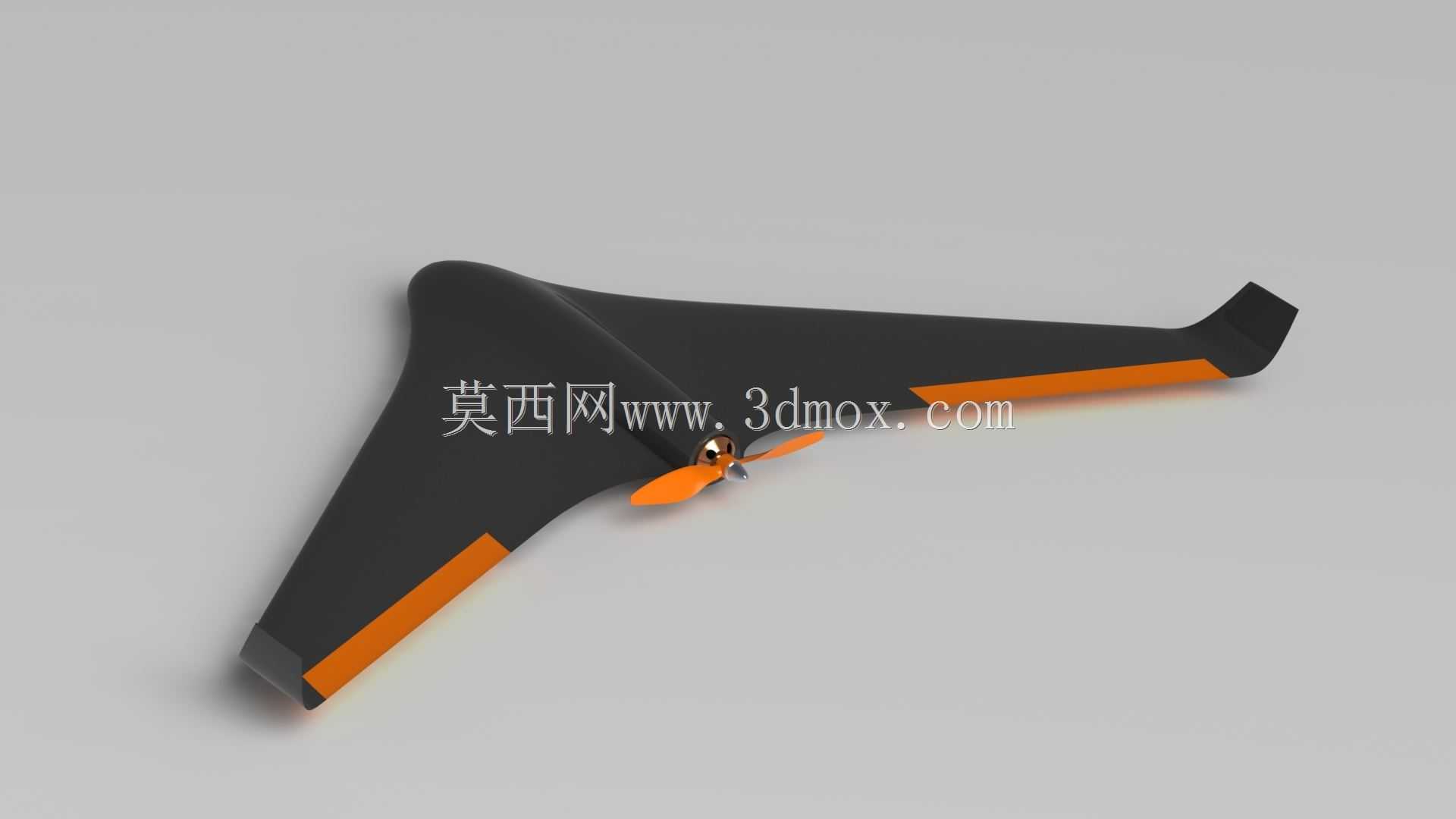

　　这款飞翼布局的固定翼飞行器原型，整体采用无尾翼融合体构型，机身与机翼完全平滑过渡，没有传统固定翼机型的水平尾翼与垂直尾翼结构，从结构根源上降低了飞行过程中的寄生阻力，同时减少了外露结构件带来的雷达反射特征，既可以作为小型民用航拍无人机的验证平台，也能适配航模爱好者的休闲飞行需求，还可作为高校航空航天专业低速气动特性教学的实物验证载体。设计阶段优先考虑3D打印工艺的成型特性，所有外露部件均做了最小壁厚校核，翼面主体采用等厚渐变的曲面结构，前缘做了圆弧钝化处理，避免打印过程中出现翘边、层间剥离的问题，同时兼顾低速飞行时的升阻比表现，翼尖设置了小角度上反的翼梢小翼，能够抑制翼尖涡流的产生，降低诱导阻力的同时提升飞行过程中的横向稳定性，

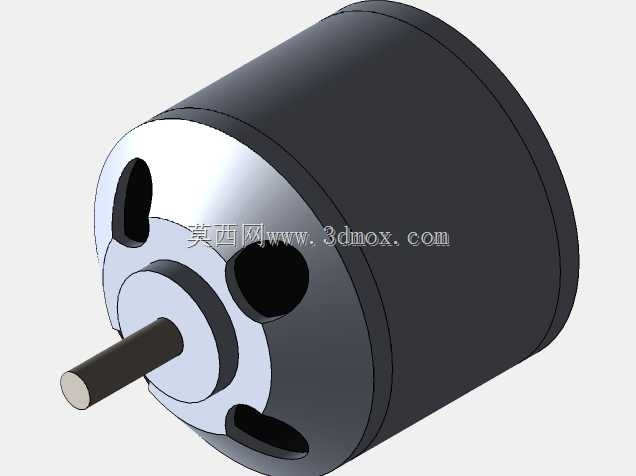

　　不需要额外加装垂直安定面就能维持航向稳定。动力系统布置在机身中轴线靠前位置，采用前置拉力式螺旋桨布局，螺旋桨旋转平面与机身纵轴垂直，拉力线与机身重心轴线重合，避免动力输出时产生不必要的俯仰力矩，电机安装座预留了标准的十字安装孔位，适配市面上主流的22系列外转子无刷电机，安装座与机身主体采用一体化打印成型，减少了额外的紧固件数量，降低整机装配难度。整机的重心设计严格落在平均气动弦长的30%位置，电池舱布置在机身中部靠前的舱段，可通过调整电池的前后位置微调重心，适配不同重量的动力电池与任务载荷，机身腹部预留了平整的载荷安装面，可根据使用需求加装小型航拍相机、图传天线或者任务传感器，安装面做了局部加厚处理，

　　避免飞行过程中振动导致安装位开裂。翼身融合的过渡区域做了内部空腔的筋条加强，在不额外增加整机重量的前提下提升结构抗扭刚度，避免大机动飞行时翼面出现颤振问题，机翼后缘预留了升降副翼的安装缝隙，可嵌入微型舵机实现滚转与俯仰姿态的控制，舵面与主翼面采用一体化打印的活页结构，不需要额外加装合页配件，进一步简化装配流程。整机所有部件均拆分至适配普通桌面级FDM3D打印机的成型尺寸，单个部件最大尺寸不超过200mm，不需要大尺寸打印设备就能完成全部零件的制作，零件之间采用定位卡扣加少量胶水粘接的方式组合，不需要复杂的工装夹具就能完成总装，打印时可采用低密度填充率，在保证结构强度的前提下尽可能降低整机重量，提升续航表现。
