DN65法兰式手动截止针阀结构设计

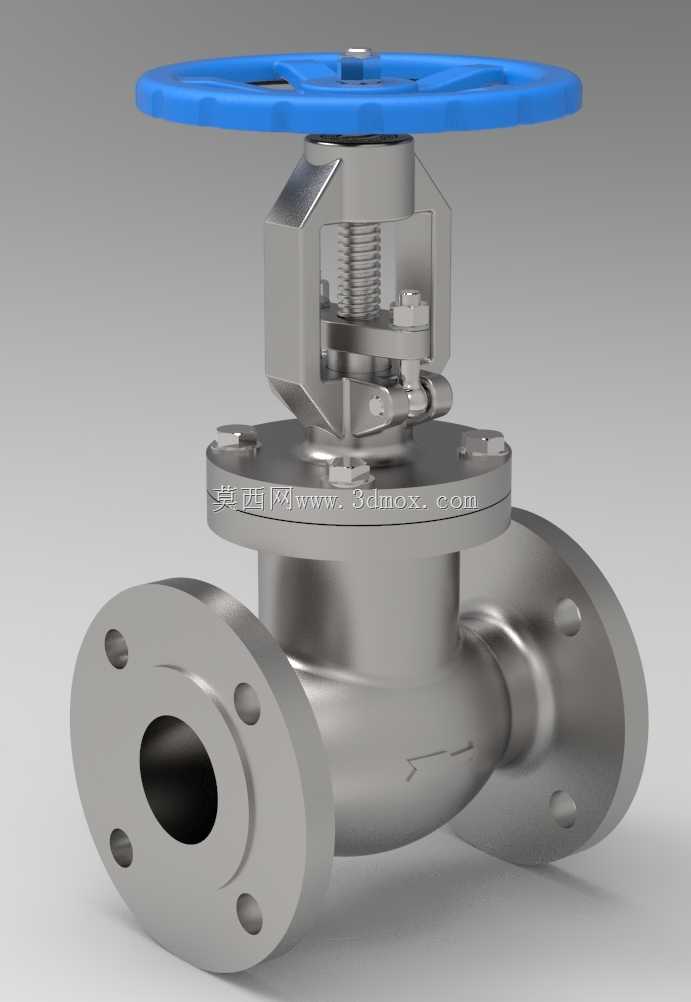

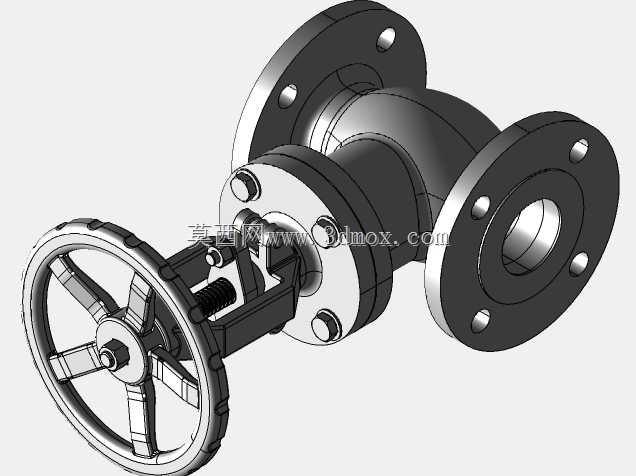

　　这款DN65公称通径、PN150压力等级的法兰式手动针阀，主要应用在石化、电力、冶金行业的中高压工艺管路上，承担精准截断、调节管路介质流量的作用，相比普通截止阀，其阀瓣采用锥面密封结构，节流调节精度更高，适合需要对管路流量做精细调控的工况，比如仪表引压管路、取样管路、小流量工艺介质输送段都能见到这类结构的阀门。从结构设计来看，整体采用直通式法兰连接布局，两端法兰的螺栓孔位、密封面尺寸完全匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，直接通过螺栓与管路法兰对接，密封面采用金属硬密封结构，能耐受更高的介质温度与压力，也适配多数腐蚀性工业介质的输送需求。上部的手轮采用蓝色工程塑料材质，轮缘做了防滑筋设计，手动操作时摩擦力足够，

　　不会出现打滑问题，手轮与阀杆通过方榫结构连接，传动无间隙，转动手轮时阀杆的升降行程反馈清晰，操作人员可以通过手轮转动圈数精准判断阀瓣的开启高度，进而控制介质通流面积。阀杆与阀盖之间采用填料密封结构，预留了填料压盖的调节余量，长期使用出现填料磨损泄漏时，无需拆解阀门整体，只需均匀拧紧压盖螺栓即可补偿密封压力，降低现场维护的工作量。中法兰部分采用螺栓连接的阀体阀盖结构，密封垫片选用金属缠绕垫，能在温度波动、压力交变的工况下保持稳定的密封性能，避免中法兰位置出现外漏问题。阀体流道采用等径直通设计，介质流通时的压损比角式结构更小，流道内壁做了圆弧过渡处理，减少介质冲刷带来的阀体磨损，也能避免介质中的杂质在流道拐角处沉积卡涩阀瓣。

　　从安装边界来看，阀门的结构长度、法兰外圆尺寸、手轮最大外径、阀门全开时的总高度都做了标准化适配，安装时预留的操作空间只需满足手轮转动无遮挡即可，手轮的安装高度适配现场常规操作站位，无需额外搭设操作平台。这类阀门的设计重点在于阀瓣与阀座的密封面配合精度，建模时需要严格控制锥面的角度公差、同轴度公差，保证关闭时密封面能完全贴合，避免出现内漏；阀杆的梯形螺纹传动部分需要预留合理的配合间隙，既要保证转动顺畅无卡滞，也要避免间隙过大导致阀瓣升降时出现偏磨，影响密封寿命。
