橙色复古掌机外观结构三维设计

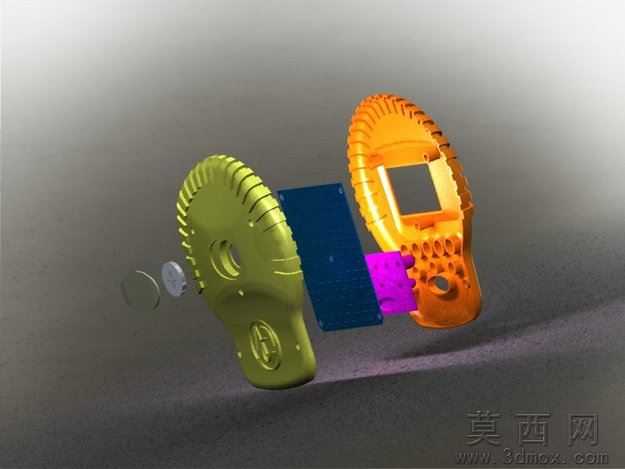

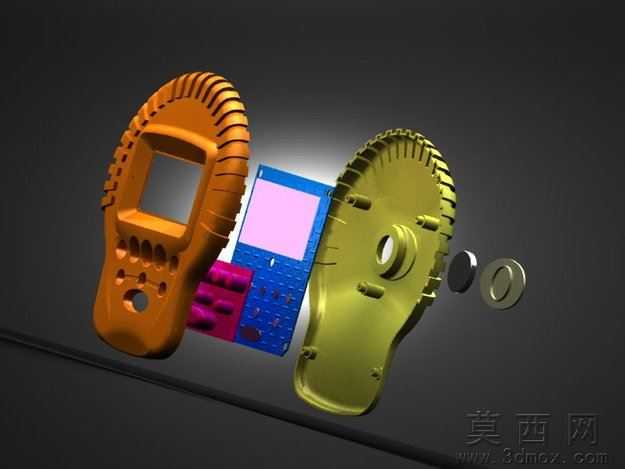

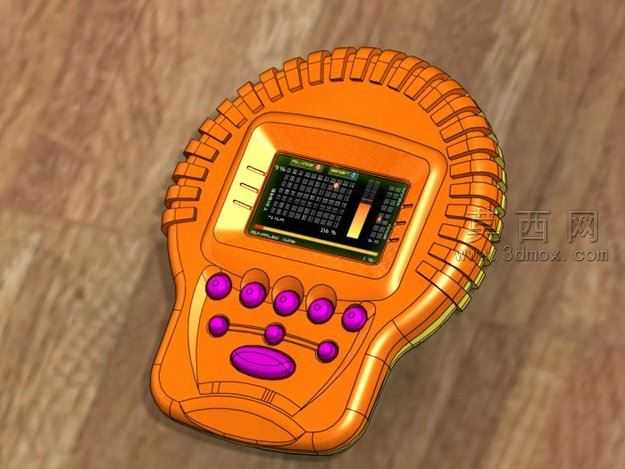

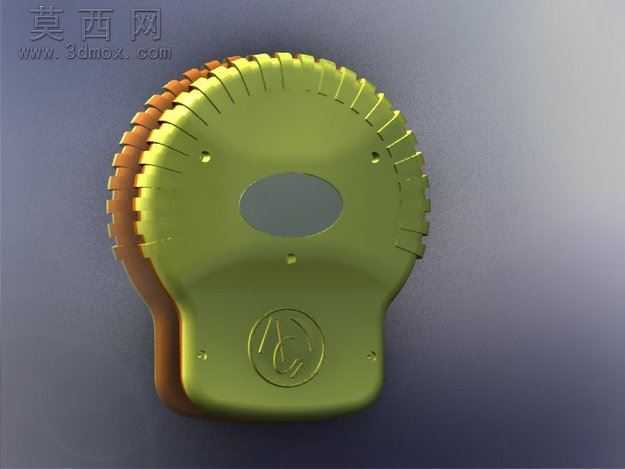

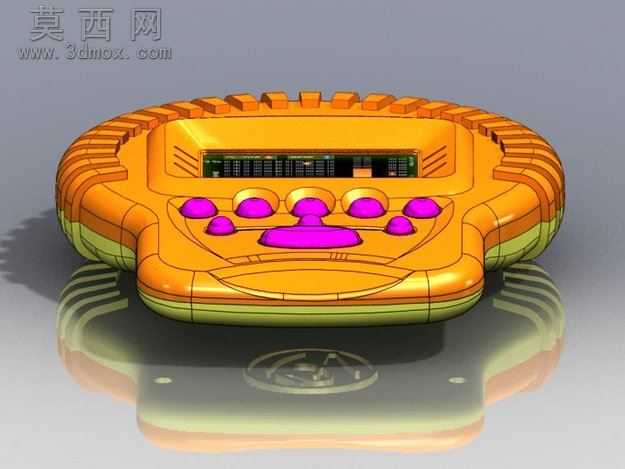

本作品为复古手持口袋游戏机的完整三维结构设计，建模过程依托参数化三维设计软件完成，整体采用自顶向下的装配设计思路，将整机拆分为顶部壳体、底部壳体、电路板组件、功能按键组、电池仓盖五大独立模块逐一构建，各模块间预留精准的装配定位间隙与卡扣配合位，确保虚拟装配完成后无结构干涉问题。外观建模阶段，首先绘制机身主体轮廓草图，通过放样、曲面剪裁、圆角过渡等命令打造贴合手掌握持的弧形曲面机身，机身侧边设计有环绕式凹凸防滑纹理，既提升手持握持时的摩擦力，也强化了产品的复古视觉辨识度。材质与渲染环节，机身外壳主体采用高饱和度橙色哑光塑料材质，调整材质的粗糙度与反射参数模拟硬质ABS塑料的真实质感；功能按键组选用亮面紫色塑料材质，与橙色机身形成强烈撞色视觉效果，方向控制区的椭圆形大按键与圆形功能按键分别做了曲面凸起处理，还原实体按键的按压触感；屏幕区域采用分层材质设计，最外层为半透明深色防刮屏保材质，内层模拟液晶显示屏的发光显示效果，渲染出屏幕点亮时的像素画面与侧边音量条视觉效果。结构设计上，上下壳体通过周圈卡扣与隐藏式螺丝柱实现紧固连接，内部预留电路板安装定位槽、按键复位弹簧安装位，底部电池仓设计有独立滑扣式电池盖，可实现无工具便捷开启更换电池，所有结构细节均参考实体掌机的装配逻辑设计，各零件壁厚均匀，拔模角度符合注塑生产的工艺要求，整体模型完成后通过软件干涉检查功能验证，确保各活动按键与壳体、电路板之间无碰撞冲突，渲染输出阶段调整场景木质桌面材质与柔和打光角度，最终呈现出贴近实物质感的展示效果。
