台式单柱气动压力机结构设计

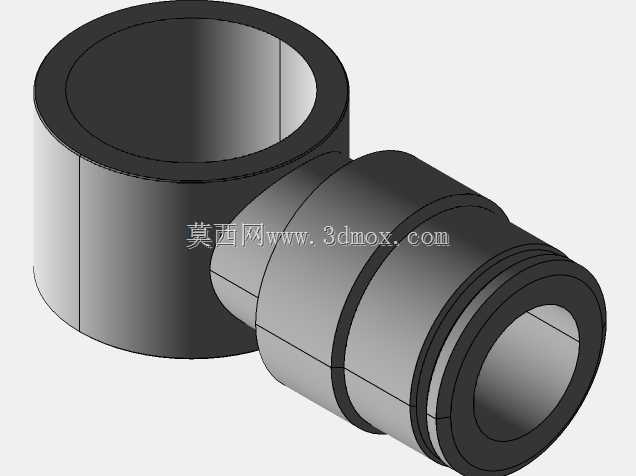

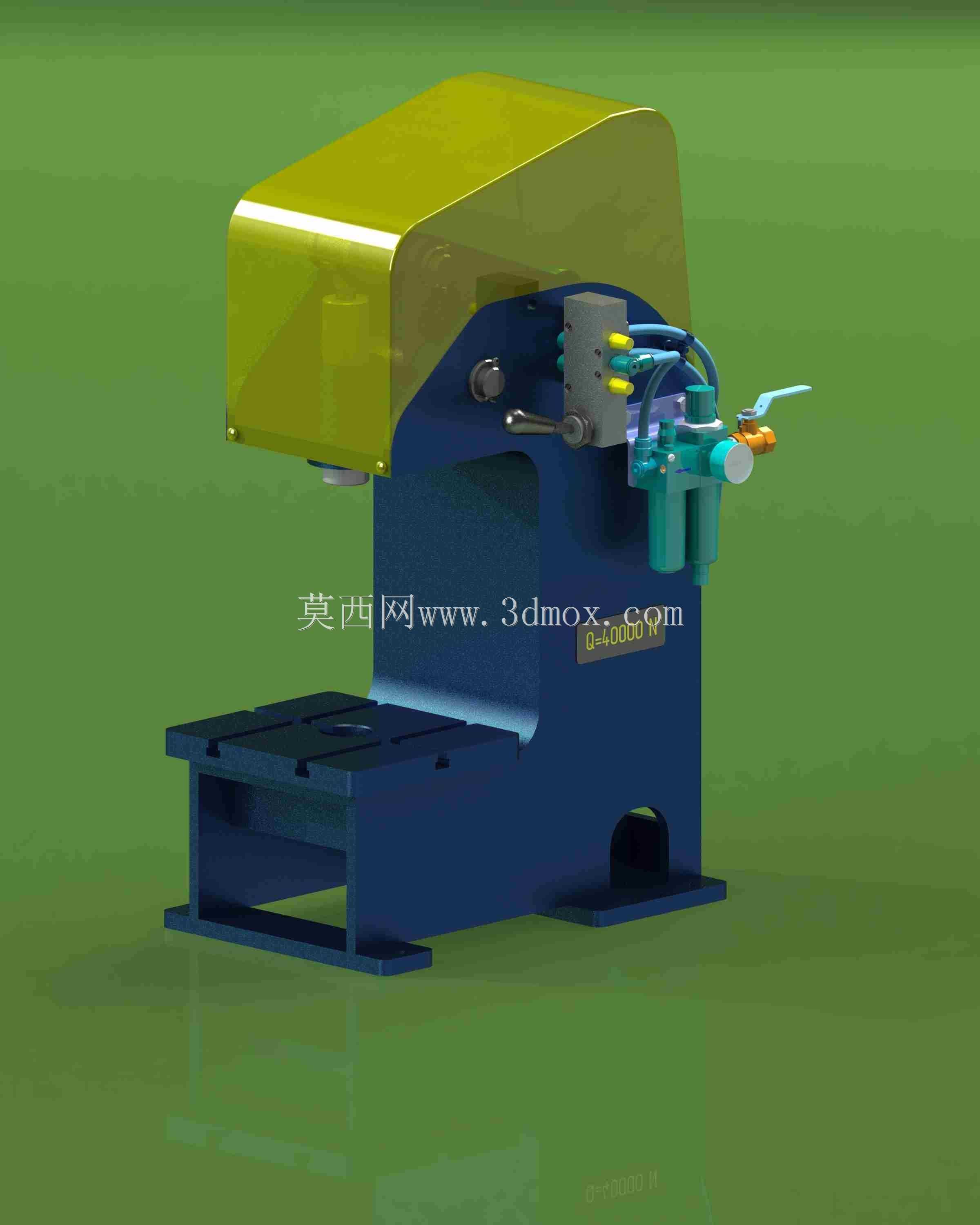

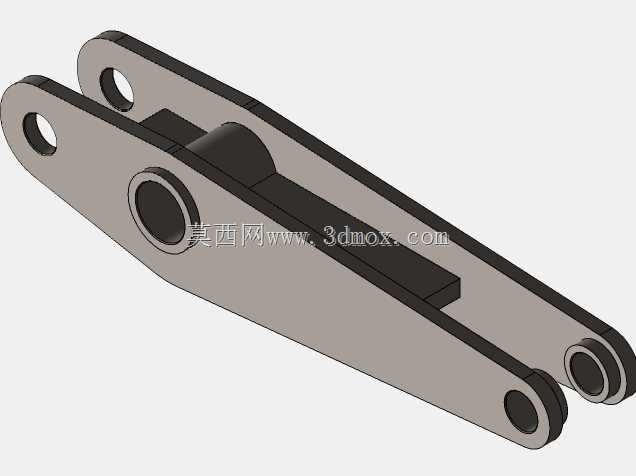

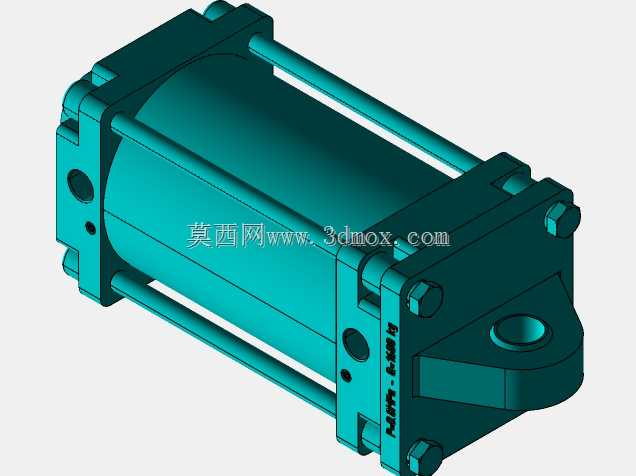

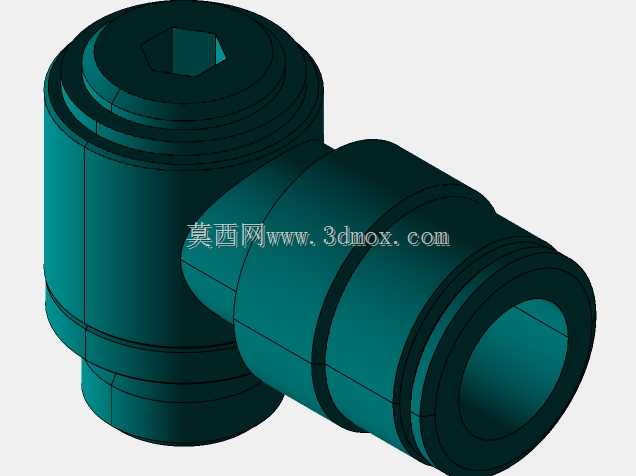

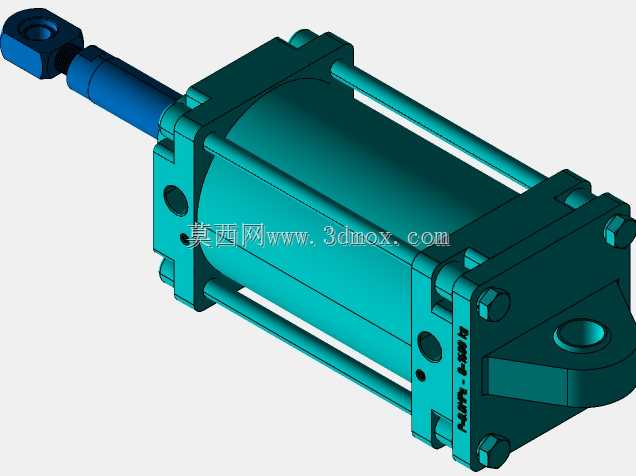

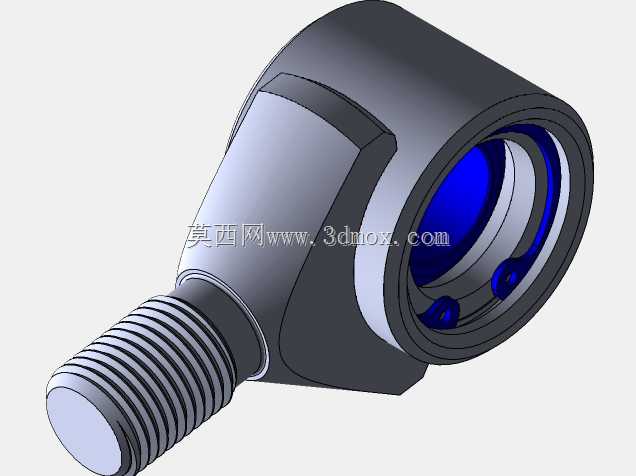

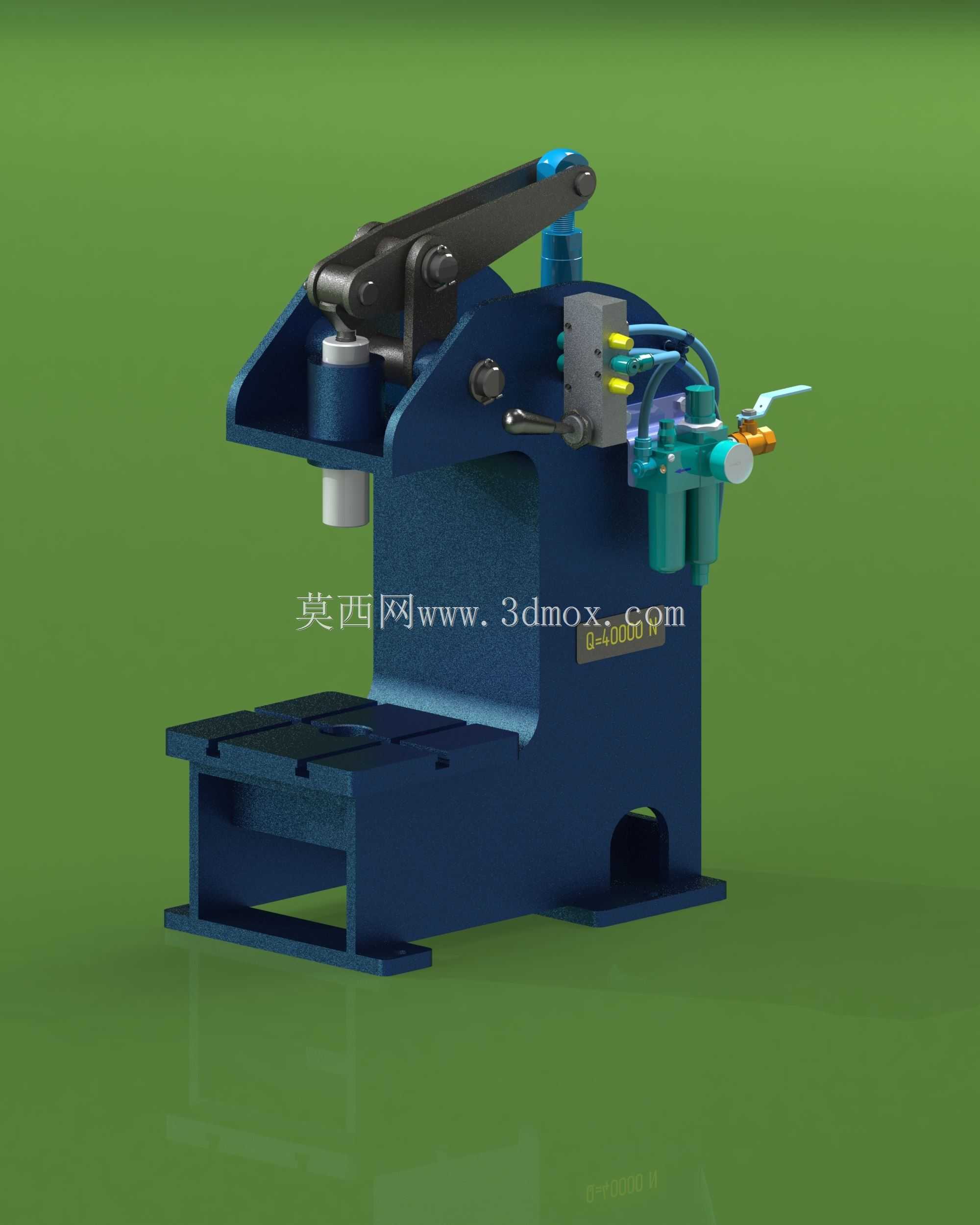

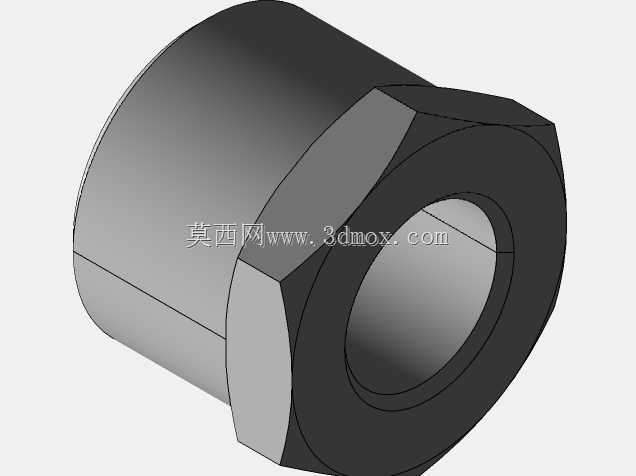

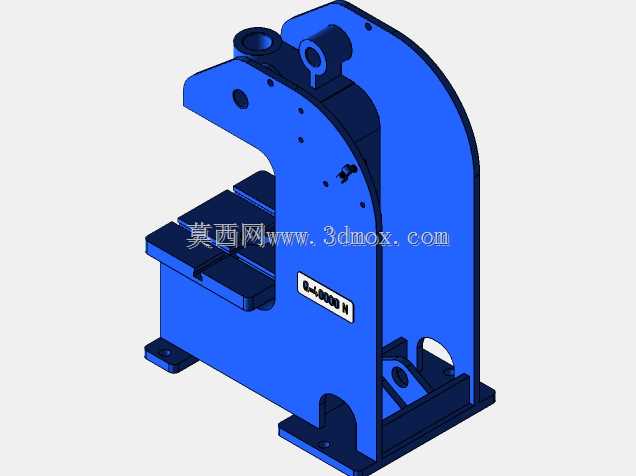

　　这款台式单柱气动压力机的结构设计，主要面向小批量零件加工、维修车间零散作业场景，适配五金件冲裁、薄料压印、小部件铆接、简易成型等轻负载压装工序，可直接放置在标准钳工工作台面上使用，无需额外做混凝土基础固定，适合小型加工点、设备维保站点、教学实训车间这类没有大型冲压设备安装条件的场景。整机采用开式C型单柱机身结构，这种结构的核心优势是三个方向开放的操作空间，操作人员可以从正面、左右侧完成工件上下料，针对带延伸边的异形零件、需要手动对位的小批量散件，操作可达性远高于闭式机身设备，机身采用一体式铸钢基体设计，喉口深度经过载荷校核，在额定行程内不会出现影响压装精度的挠曲变形。设备的动力执行单元采用气动驱动方案，

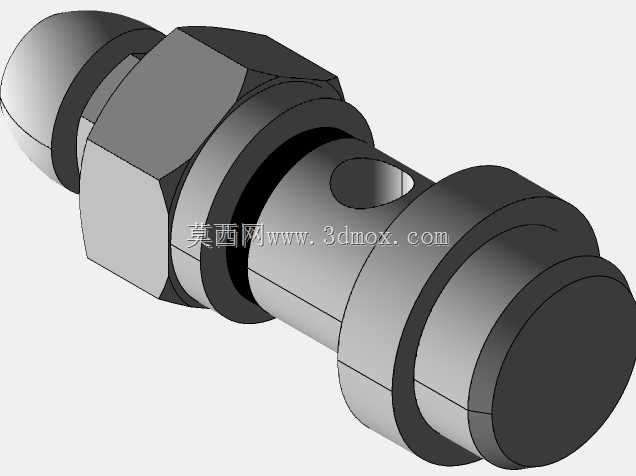

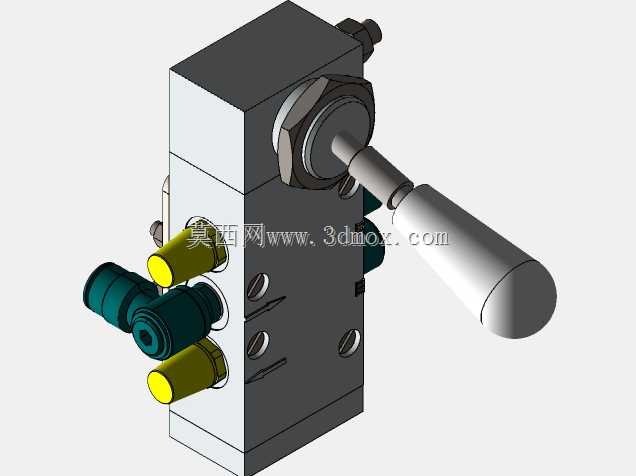

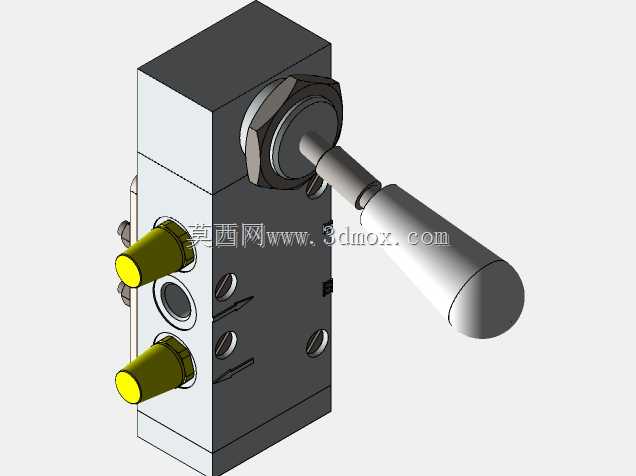

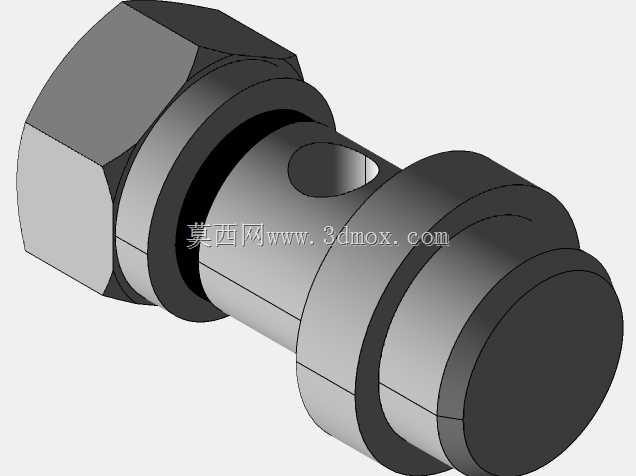

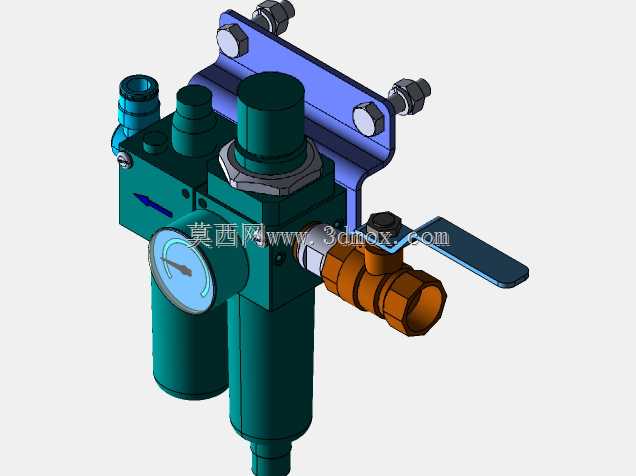

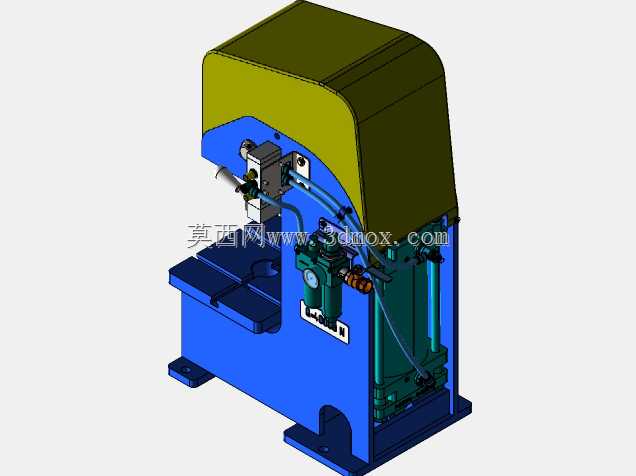

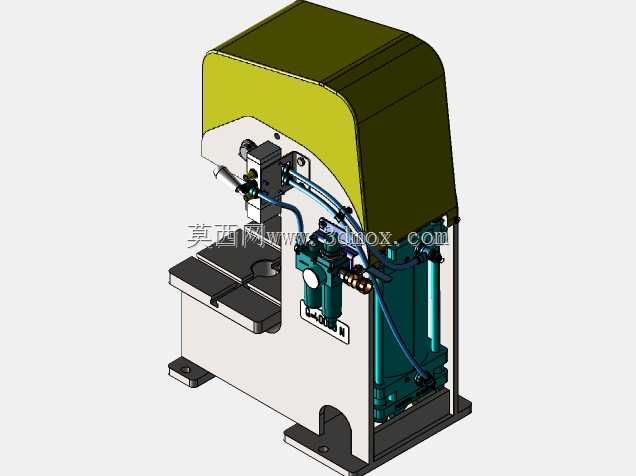

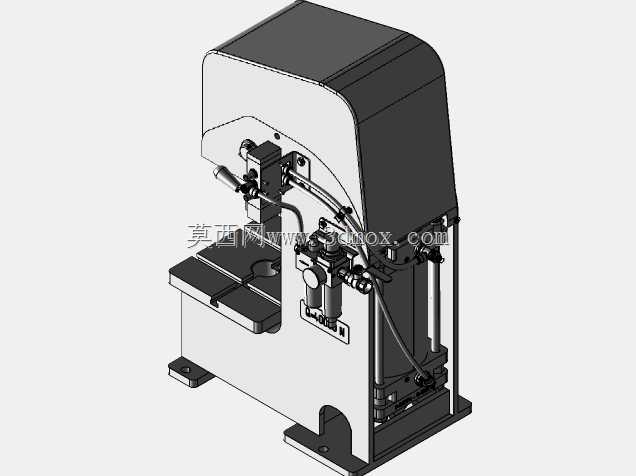

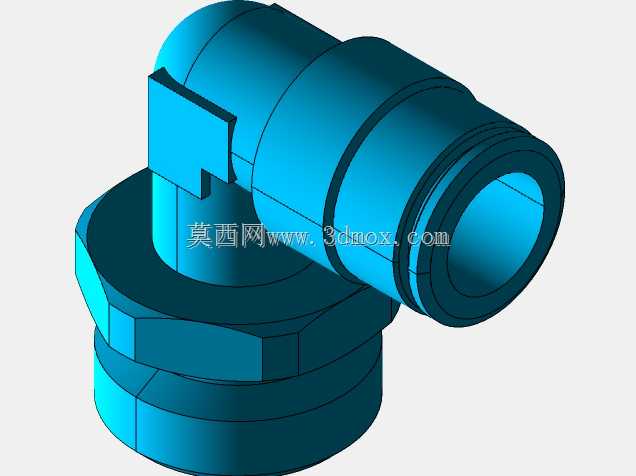

　　相比传统手动压机大幅降低操作人员劳动强度，相比液压驱动压机无需配置复杂的液压站、油路系统，日常维护仅需定期检查气源处理三联件的滤芯与油雾状态，没有液压油泄漏污染工位的问题，适配对车间洁净度有一定要求的电子配件压装、小五金组装场景。机身顶部的半透明防护罩采用圆弧过渡造型，既可以遮挡内部传动与气动阀组避免落尘、杂物卡滞运动部件，也不会完全遮挡内部运行状态，日常巡检可以直接观察阀组动作、管路连接状态，无需频繁拆卸护罩。前端操作侧配置的手动气阀手柄采用符合人体工学的倾斜布局，操作人员站在工位正前方，手腕自然下垂即可触碰到操作手柄，长时间重复作业不易产生肌肉疲劳，阀组上集成的调速接头可以根据不同工序的压装速度需求，实时调整压头下行速度，

　　针对脆性零件压装可以降低下行速度避免零件崩裂，针对软质材料冲裁可以提高速度提升作业效率。设备底部的工作台面开有标准T型槽，可快速更换不同规格的工装夹具、定制压头，无需在台面上重新钻孔攻丝，适配不同外形零件的装夹需求，T型槽的间距与槽宽符合通用工装的安装标准，市面上的标准平行垫铁、快速夹钳都可以直接安装使用。整机外形尺寸控制在345mm×304mm×784mm，工作台面高度适配常规站立操作的工位高度，放置在800mm高的标准钳工台上时，压头作业位置刚好处于操作人员手肘高度区间，无需弯腰或者抬臂操作，整设备自重约100kg，底部预留的四个安装孔可以根据使用需求选择固定在台面上，或者加装脚轮在车间内灵活转场移动。

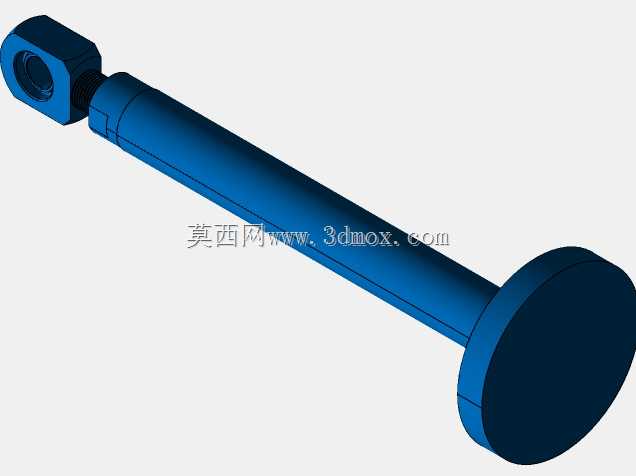

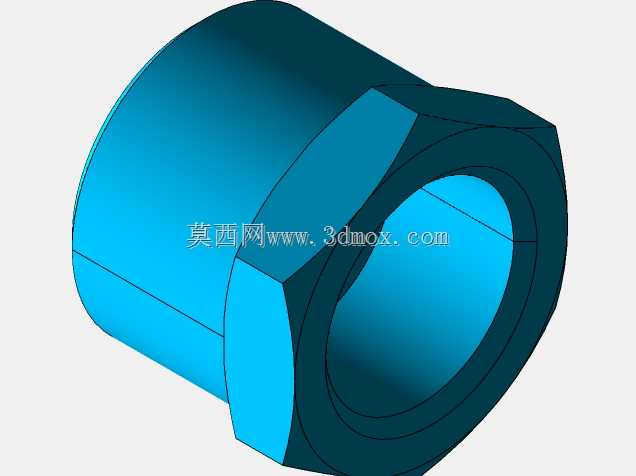

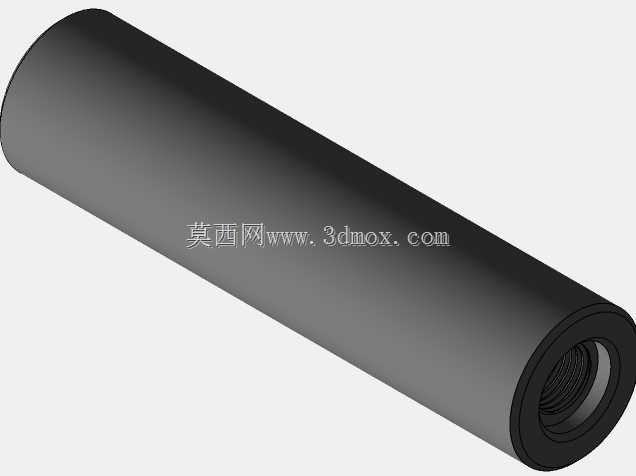

　　压头的导向结构采用圆柱导轨配合铜套导向，导向间隙经过精密调整，压头下行过程中的径向跳动量控制在0.02mm以内，针对需要保证同轴度的销钉压装、轴承压入工序，可以满足常规的装配精度要求，不会出现压偏导致零件报废的问题。气动回路中配置的过载保护阀，在压装负载超过额定压力时会自动泄压，避免过载导致机身变形或者工件飞出，提升零散作业场景下的操作安全性。
