18650圆柱形锂离子电芯结构三维数模

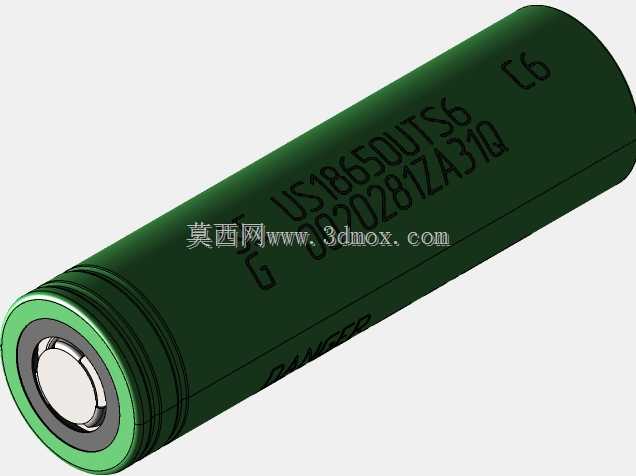

　　在消费电子、小型储能设备、电动工具、便携供电装置的结构设计环节中，18650规格圆柱电芯是应用频次极高的标准化储能元件，本次构建的三维数模完整还原了该款电芯的全尺寸结构细节，可直接用于电池包排布、设备供电仓设计、结构干涉校验等工程场景。从实际工程应用角度出发，该款电芯的设计严格遵循行业通用的尺寸规范，外径控制在18mm区间，整体长度为65mm，外壳采用深绿色绝缘包覆层设计，顶端为带绝缘密封圈的正极凸台结构，负极位于电芯底端平面，壳体滚槽位置的尺寸精度直接决定了电芯装配时的配合公差，建模过程中对滚槽的深度、台阶宽度、正极帽的凸起高度都做了1:1的还原，避免结构设计时出现装配卡滞、绝缘间隙不足的问题。很多工程师在做手持设备、

　　小型储能电源的结构设计时，容易忽略电芯外壳的绝缘层厚度、正极帽的弹性形变空间，导致后期样机装配时出现电芯装不进仓、正极接触不良、绝缘距离不够引发短路风险的问题，这个数模在构建时特意将外壳包覆层的厚度、正极组件的装配层级做了拆分展示，不仅能看到外部的包覆标识，还能清晰呈现端部密封结构的层级关系，方便设计人员在做电池仓限位结构、接触弹片设计时预留合理的形变余量。在电池包成组设计场景中，该数模可直接导入装配环境，通过阵列排布快速完成多串多并电池组的布局校验，核对电芯之间的绝缘间隙、汇流片的焊接位置是否与电芯端部结构匹配，不需要再反复测量实物尺寸调整结构。不同于很多简化的电芯模型只做圆柱拉伸的粗略外形，这个数模还原了电芯外壳的印刷标识区域、

　　端部绝缘圈的倒角细节、壳体底部的负极平面平整度特征，在做产品渲染、结构装配动画、BOM清单梳理时都能直接调用，不需要再额外补充外观细节。针对电动工具类高震动应用场景，设计人员还可以基于这个数模做电池仓的减震筋位排布，核对筋位与电芯外壳的接触位置是否避开了壳体的薄弱滚槽区域，避免长期震动导致电芯壳体变形引发安全隐患；在消费电子类产品设计中，可基于该模型核对供电仓的壁厚是否满足安规要求的绝缘距离，正极弹片的压缩行程是否匹配正极帽的凸起高度，保证供电接触的可靠性。
