质子交换膜燃料电池分层结构三维设计

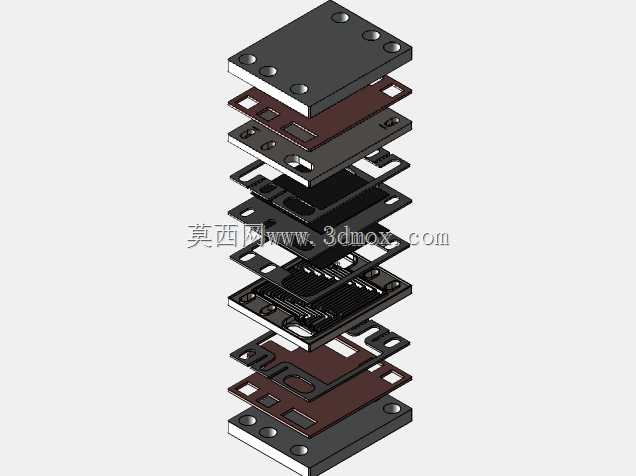

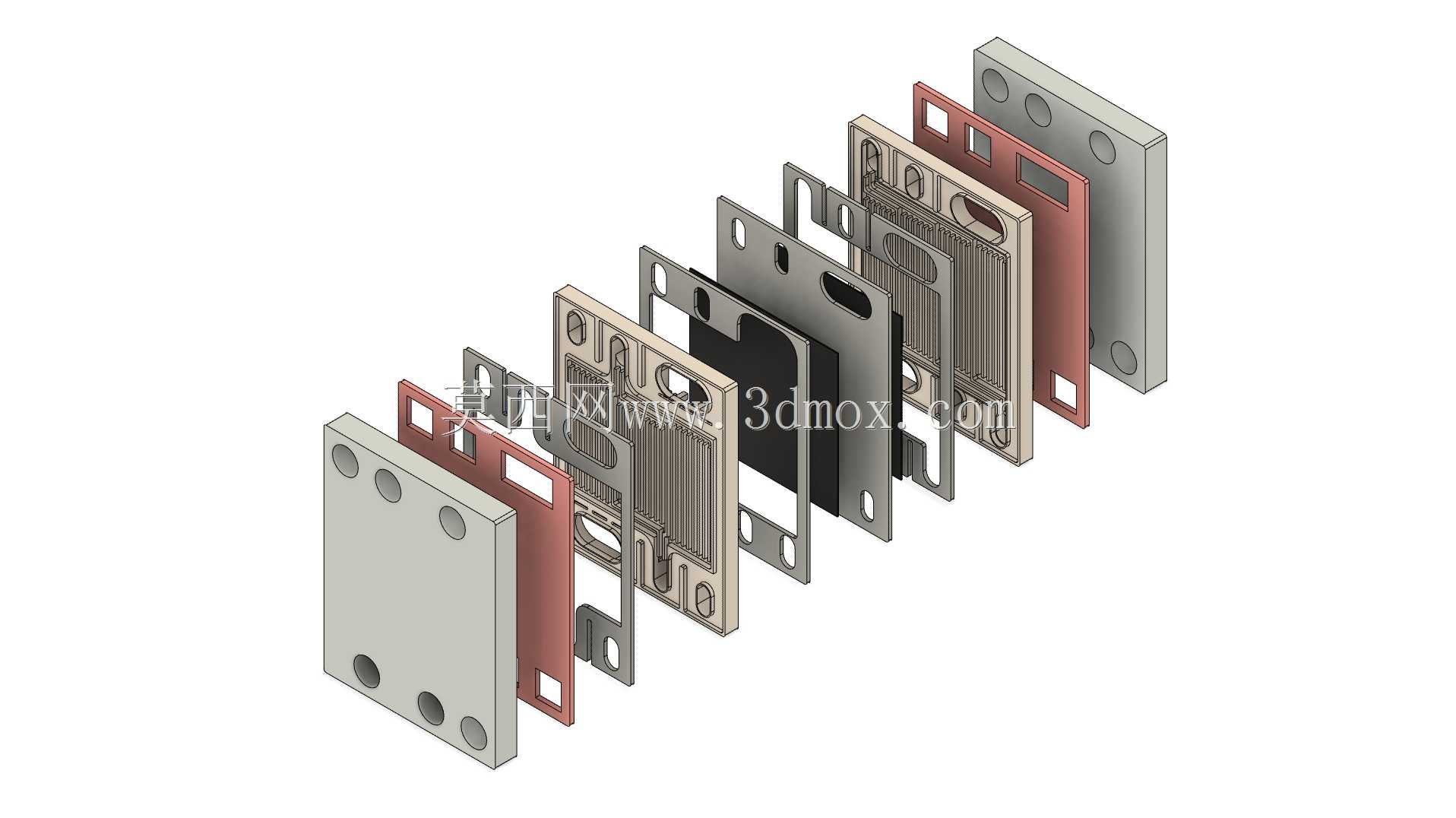

　　本次拆解展示的质子交换膜燃料电池单堆分层结构，是氢能源动力系统里的核心能量转换单元，目前广泛应用在固定式分布式发电站点、商用氢燃料电池重卡动力总成、备用应急电源系统、便携式离网供电装备等场景中，核心作用是通过电化学反应将氢气携带的化学能直接转化为直流电能，全程无燃烧环节，能量转换效率远高于传统热机，且反应副产物仅为纯水，无污染物排放。从结构拆解的分层排布来看，整套电堆从端板开始依次排布集流板、双极板、密封垫片、膜电极组件，各层零件的定位孔、流道区域完全同轴对齐，避免组装后出现气路短路、接触电阻过大的问题。设计过程中首先要明确电堆的额定输出功率边界，反向推导单电池有效反应面积，

　　再匹配双极板上的流道形式——本次结构采用的是平行直流道设计，加工难度低，反应气体在流道内的压降小，适合中小功率的电堆应用场景，流道的深度、宽度、肋宽比例经过反复校核，既保证反应气体能均匀扩散到膜电极的整个催化层表面，也能让反应生成的水顺利随尾气排出，避免出现流道水淹导致的单电池电压骤降问题。端板部分采用金属板材加工，表面做绝缘涂层处理，既提供足够的压紧力保证各层密封垫片的压缩量处于合理区间，也避免电堆整体出现漏电风险；集流板采用高导电率的铜材表面镀金处理，降低电子从膜电极到外部接线端的传输损耗；密封垫片根据不同工作温度区间选型，常温场景采用硅橡胶材质，高温工况采用氟橡胶材质，垫片的压缩比控制在20%-30%区间，

　　压缩量不足会出现氢气、空气的串漏，压缩量过大则会压损膜电极的多孔结构，缩短电堆整体使用寿命。安装边界上，端板上预留的安装孔位需要匹配外部系统的固定支架尺寸，进气、出水口的接头位置要和氢气供给回路、空气供给回路、冷却循环回路的管路接口对齐，避免组装后出现管路弯折、干涉的问题；整体堆叠后的总厚度要根据功率需求调整，单电池厚度控制在毫米级，保证电堆整体的功率密度满足车载场景下的空间占用要求。在结构建模过程中，每一层零件的配合公差都做了严格设定，定位销孔采用间隙配合保证组装时的定位精度，密封槽的深度和垫片厚度做尺寸链校核，保证整堆压紧后所有密封位置的压缩量一致，不会出现局部密封失效的问题；双极板的流道部分做了等壁厚处理，适配冲压或者蚀刻加工的工艺要求，避免出现加工变形导致的流道深度不均问题。
