XT60E-M面板安装式公头连接器结构设计

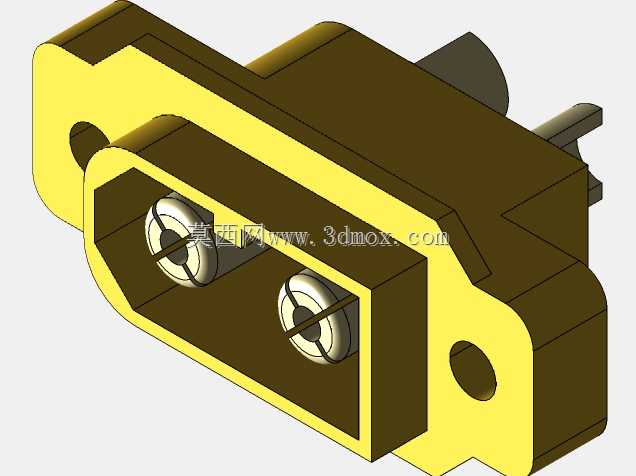

　　这款面板安装式公头连接器，以市面量产的Amass同规格接插件为建模原型，主要面向大电流动力传输场景的设备面板端布线需求，常见于航模动力系统、储能设备外接端口、工业测试治具供电接口、小型电动设备电源接驳等场景，解决了普通XT60公头无法直接固定在设备面板上、长期插拔易移位松脱的实际问题。从结构设计逻辑来看，整体采用带侧翼安装耳的一体式绝缘壳体设计，绝缘主体采用耐温耐插拔的工程塑料构型，两侧延伸出的安装耳上预留了标准安装孔，适配M2.5规格的固定螺母，安装时可直接将公头嵌装在设备面板预先开好的对应开孔内，从面板背面通过M2.5螺母锁紧固定，无需额外设计固定支架，大幅降低设备面板端接口的结构设计工作量。

　　接插端采用XT60系列标准的防呆接口构型，两个插芯的排布带有防错位结构，能避免插反导致的正负极接反问题，插芯内部预留了焊线腔体，可适配常规大电流硅胶线的焊接作业，插芯端面做了导向倒角，插拔时能顺利导入母头接口，减少对位偏差带来的插针损伤。从安装边界尺寸来看，建模时严格还原了实物的安装配合尺寸，主体嵌装部分的外轮廓尺寸与面板开孔尺寸匹配，两侧安装耳的孔位间距符合量产件的通用标准，安装后公头接插端面与面板外表面的突出高度控制在合理范围，不会因突出过多造成磕碰，也不会凹陷过深导致母头插合不到位。绝缘壳体的边角处做了圆弧过渡处理，避免安装时划伤操作人员或线材表皮，插芯与绝缘壳体之间的配合间隙按照量产件的公差标准设定，既保证插芯的固定强度，

　　也预留了组装时的公差余量。在实际设备选型应用中，这类面板安装式公头相比普通飞线式公头，能让设备的对外供电接口更规整，长期反复插拔时受力点集中在两侧的固定螺母与面板结构上，不会拉扯内部焊接的线材，大幅提升接口的使用寿命，也能避免线材焊点受力脱落导致的接触不良问题。建模过程中对插合面的配合尺寸做了精准还原，可直接用于设备面板的开孔设计、接口位置的干涉检查，也能用于装配仿真验证插拔过程中与周边结构件的间隙是否满足要求，避免实际生产时出现接口与周边结构干涉、无法正常插拔的问题。
