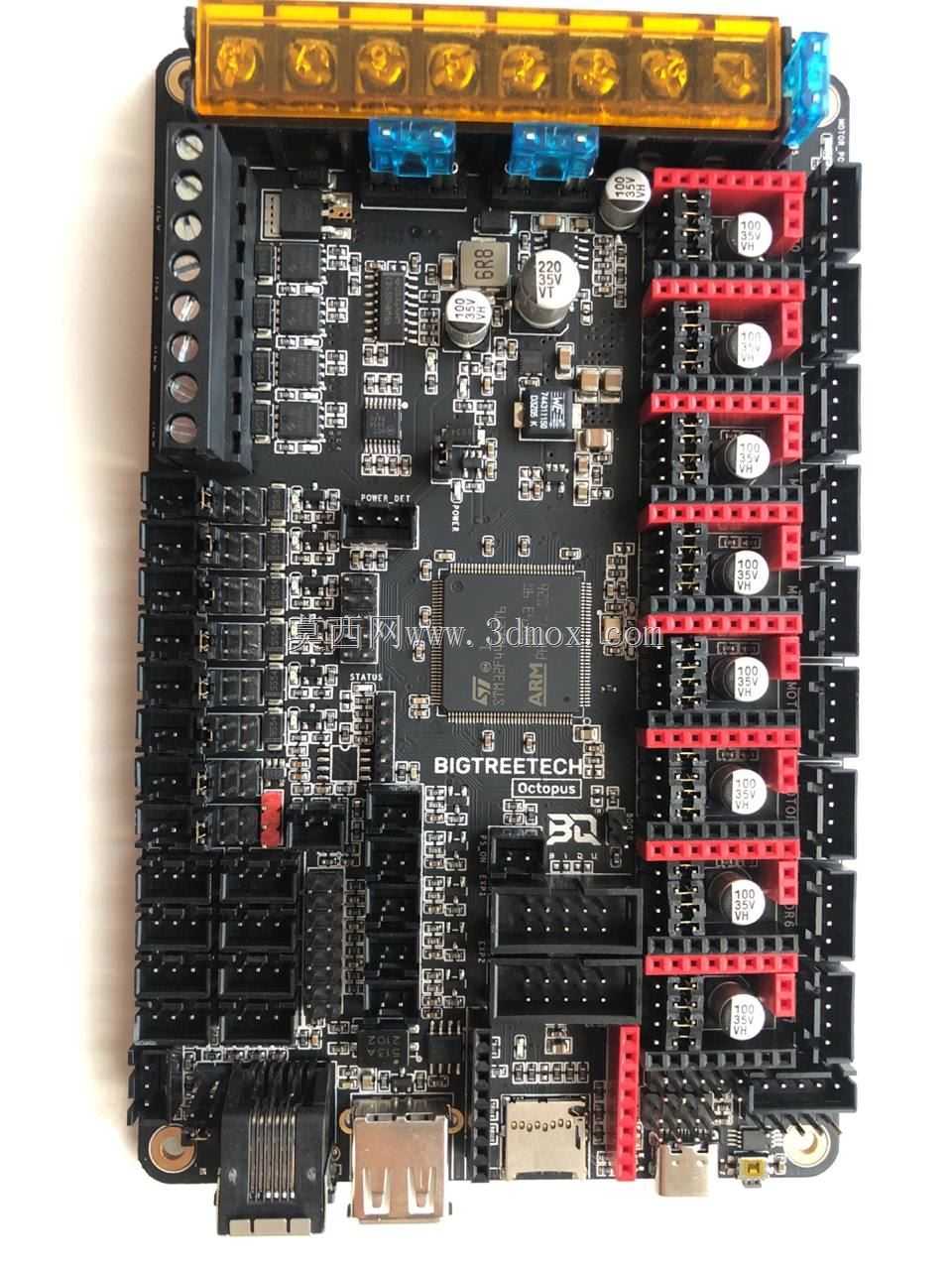

Bigtreetech八轴3D打印机主控板结构

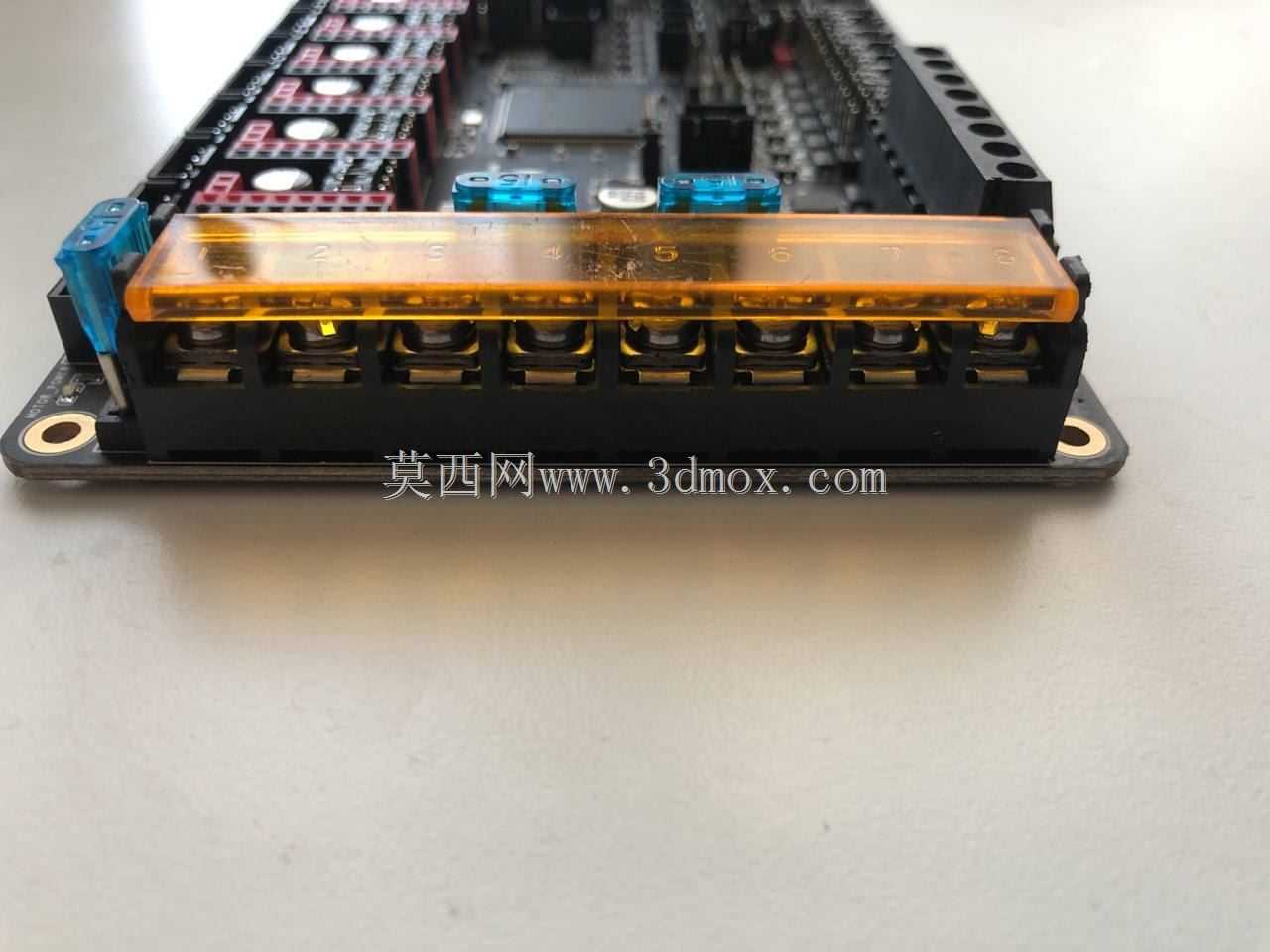

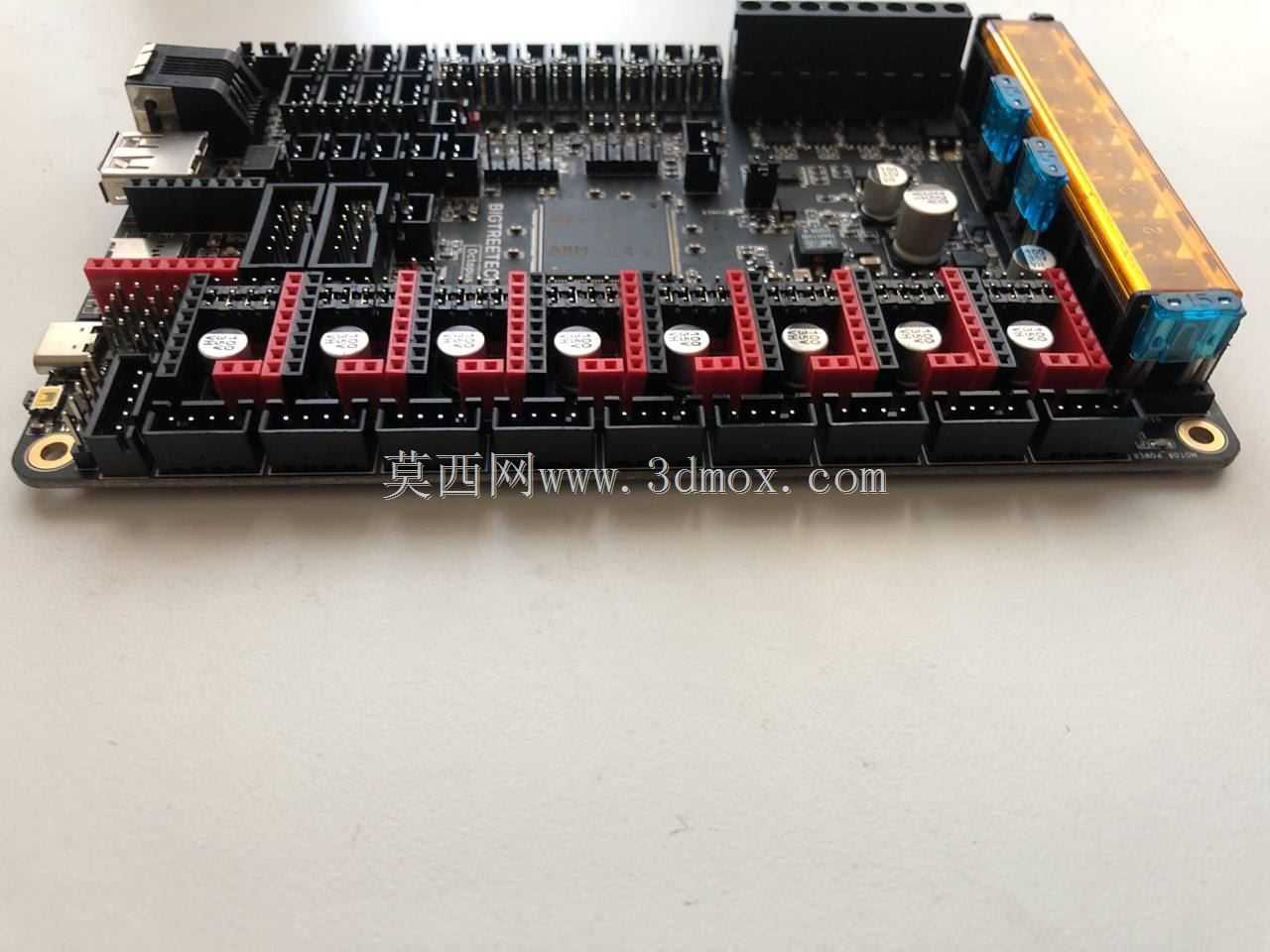

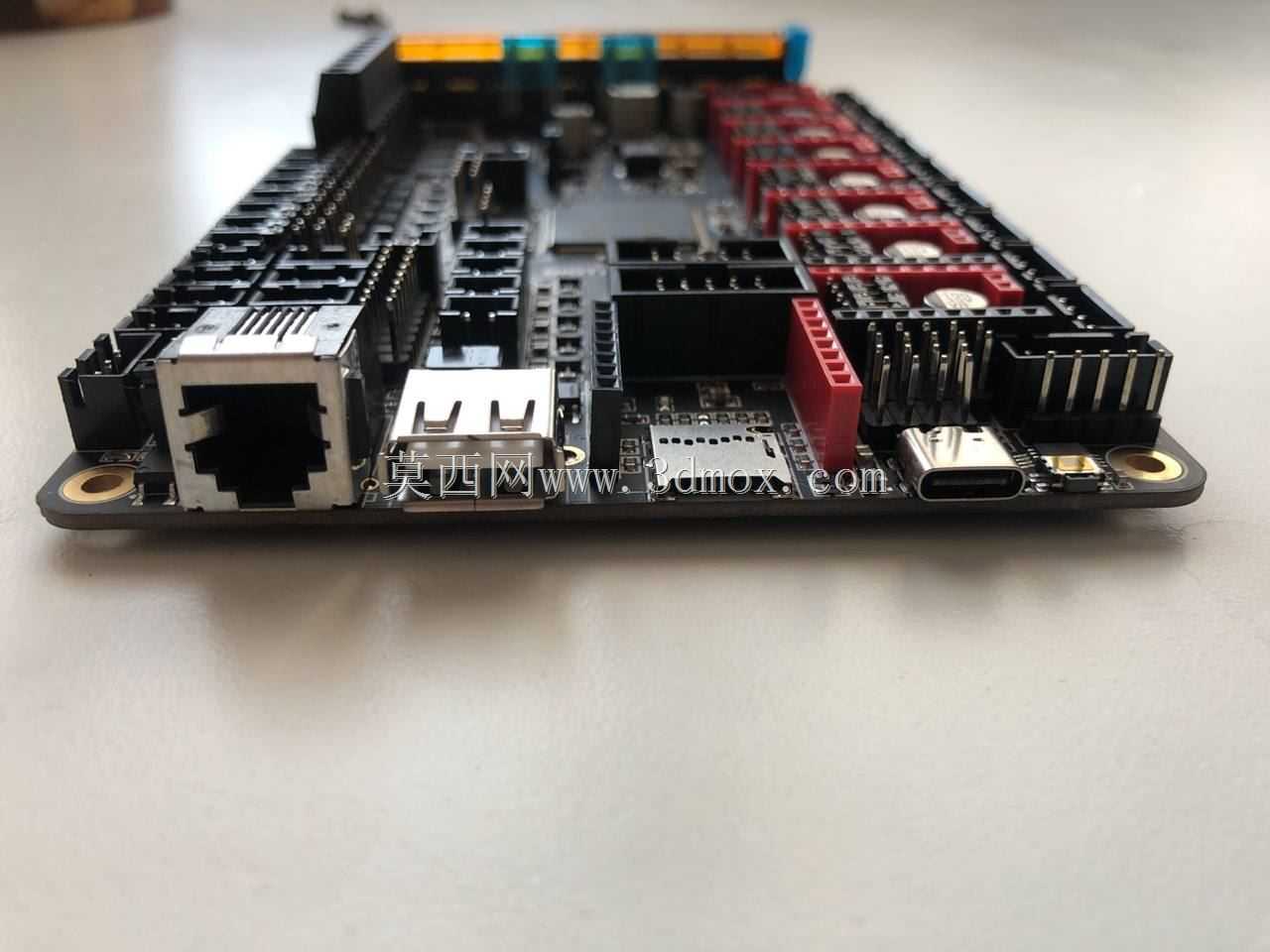

　　这款主控板是面向多轴FDM 3D打印设备开发的核心控制硬件，在桌面级多喷头打印设备、大型CoreXY结构打印机、多材料切换打印方案中都能适配，可同时承载8路步进电机驱动单元的信号输出与供电分配，解决传统4轴主控扩展能力不足、外接驱动模块布线杂乱的问题。从硬件布局来看，板载电源输入端子采用大电流镀金接线座，可承载热床、多路加热头的大电流负载，避免长期工作时端子发热氧化；驱动插槽采用统一规格的卧式接插设计，支持常用的步进驱动模块直插，无需额外飞线，每路驱动旁都预留了散热间隙，可搭配被动散热片或小型轴流风扇完成散热，避免长时间高速打印时驱动过流丢步。板载的通讯接口包含USB数据端口、存储卡插槽，可适配脱机打印、联机控制两种使用场景，

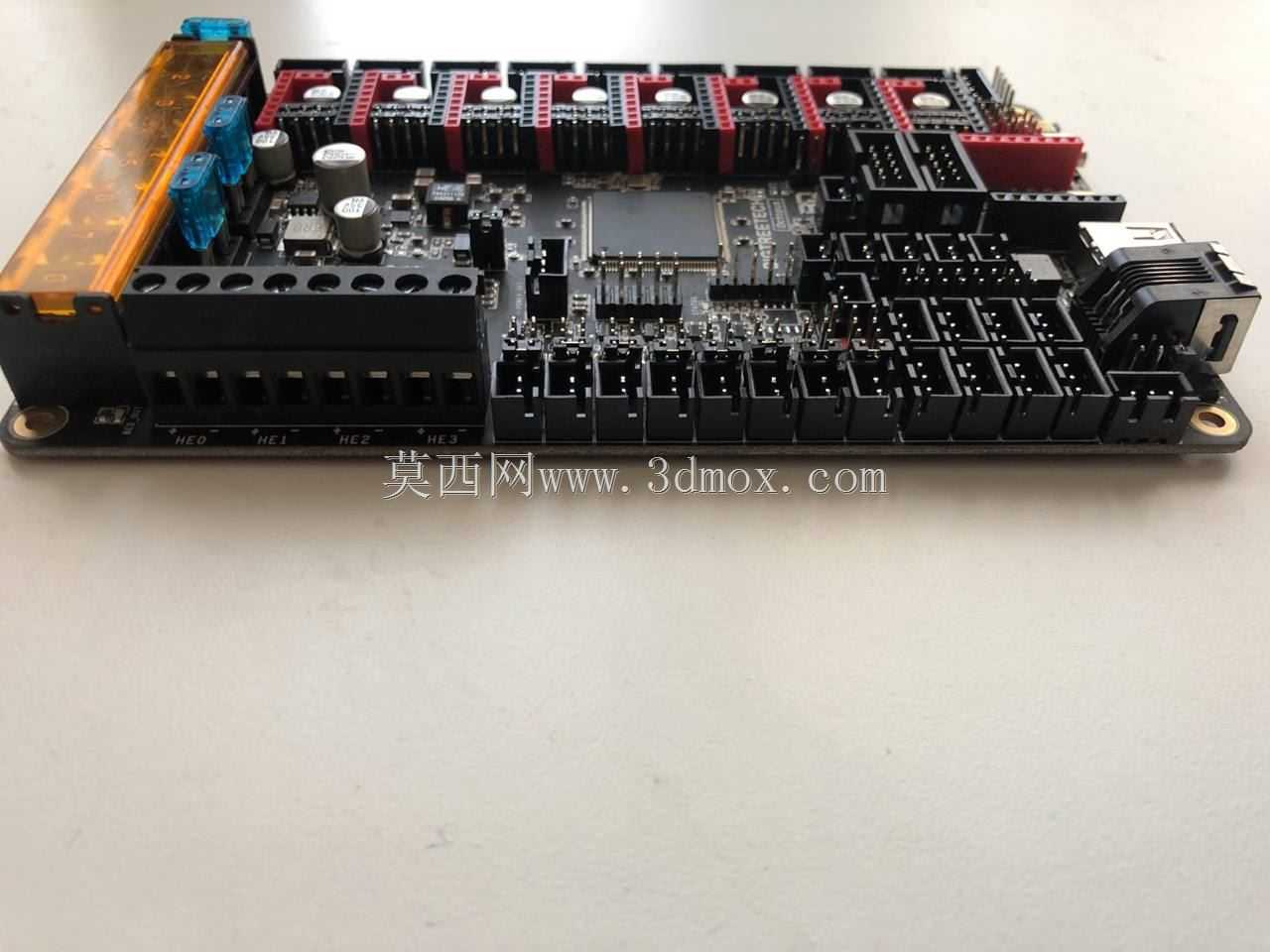

　　板载的状态指示灯可直观反馈电源、运行、故障三类状态，方便设备调试阶段快速排查接线问题。安装边界方面，板卡四角预留了标准M3固定孔位，孔位间距匹配通用3D打印机电控箱的安装位尺寸，可直接固定在型材框架或电控箱安装板上，板卡边缘的接口全部采用侧向出线设计，不会与安装平面产生干涉，布线时可沿电控箱侧壁整理线束，避免线束与运动部件产生剐蹭。设计思路上，将大电流供电回路与信号控制回路做了分区布局，电源输入、热床输出、加热头输出的大电流走线全部做了加宽处理，降低线路压降，信号回路集中在板卡中部，减少大电流通断时对步进脉冲信号的电磁干扰，板载的稳压模块可独立为控制芯片、外设接口提供稳定低压供电，避免电机启停时的电压波动导致主控复位。

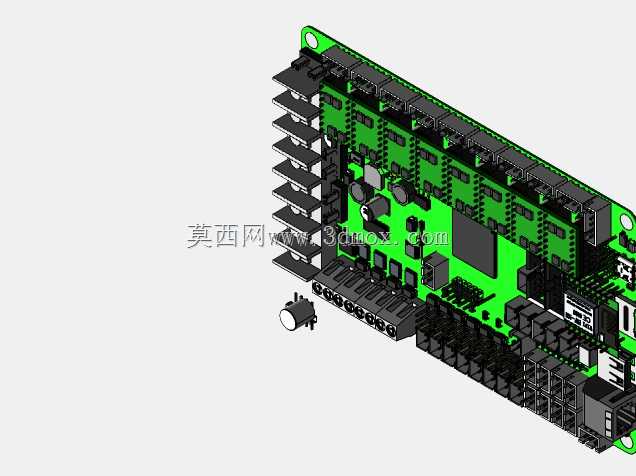

　　在实际设备适配中，这款主控可支持多Z轴同步抬升、多挤出头独立控制、自动调平传感器、断料检测模块等外设的直连接入，无需额外扩展转接板，能简化整机的电控布线复杂度，减少接线故障点，适合用于定制化大尺寸3D打印设备的电控方案搭建，建模时完整还原了板载所有接插件、电子元件的外形尺寸与安装位置，可直接用于整机电控部分的装配干涉检查，完成电控箱内部的布局设计。
