SG90微型伺服驱动并联夹持夹具结构

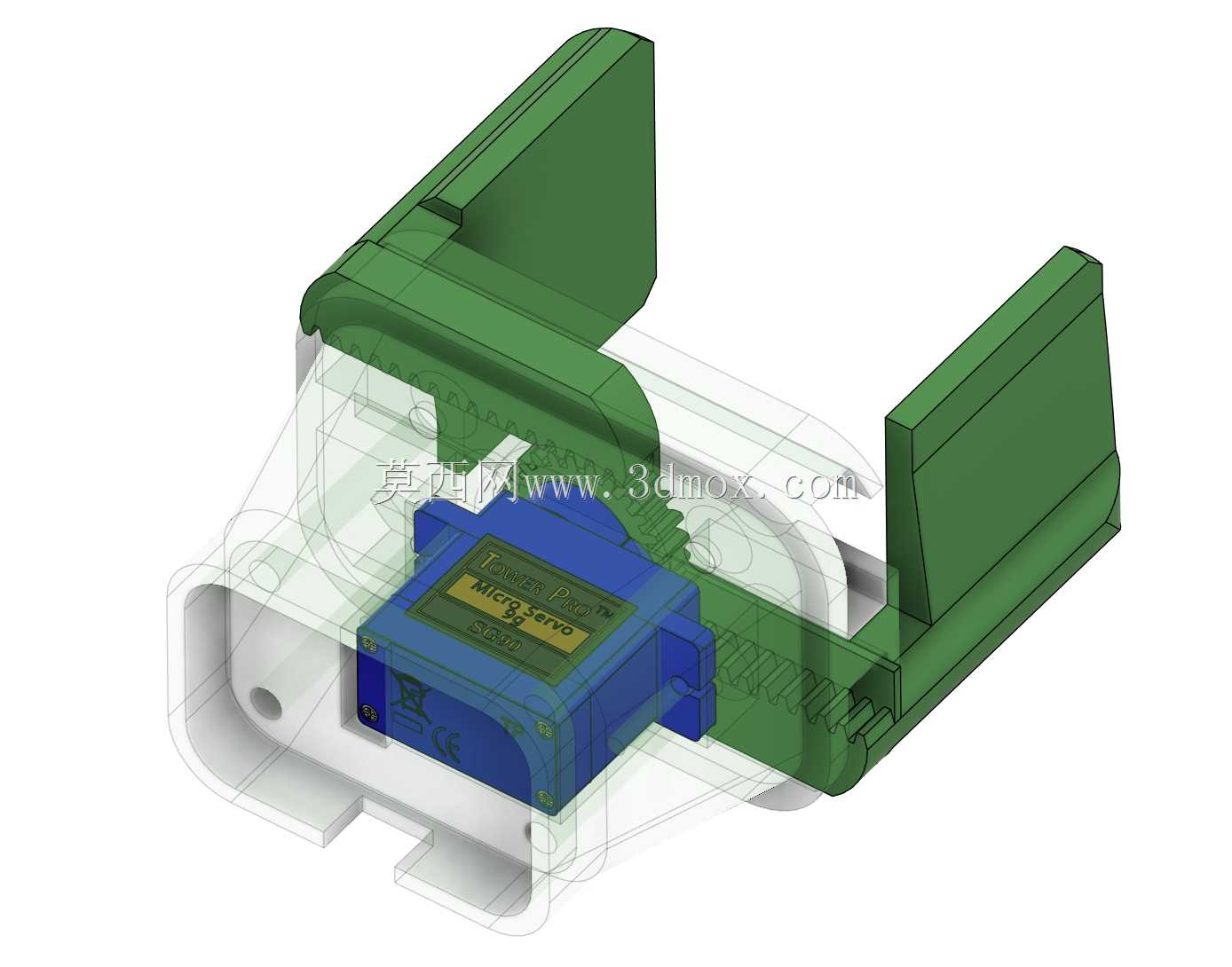

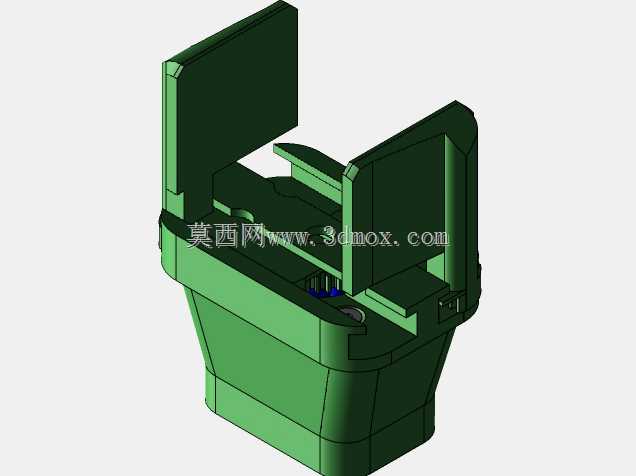

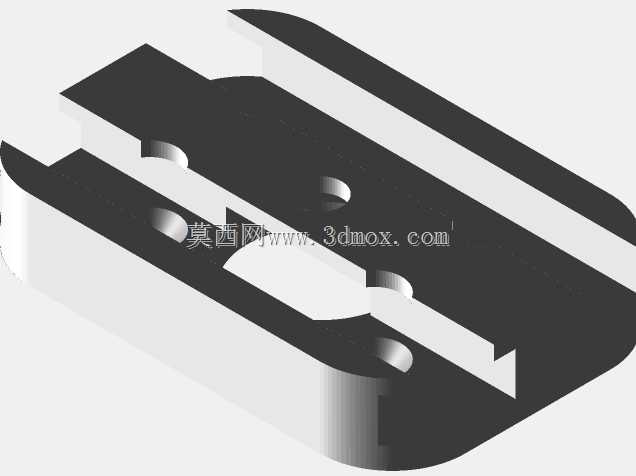

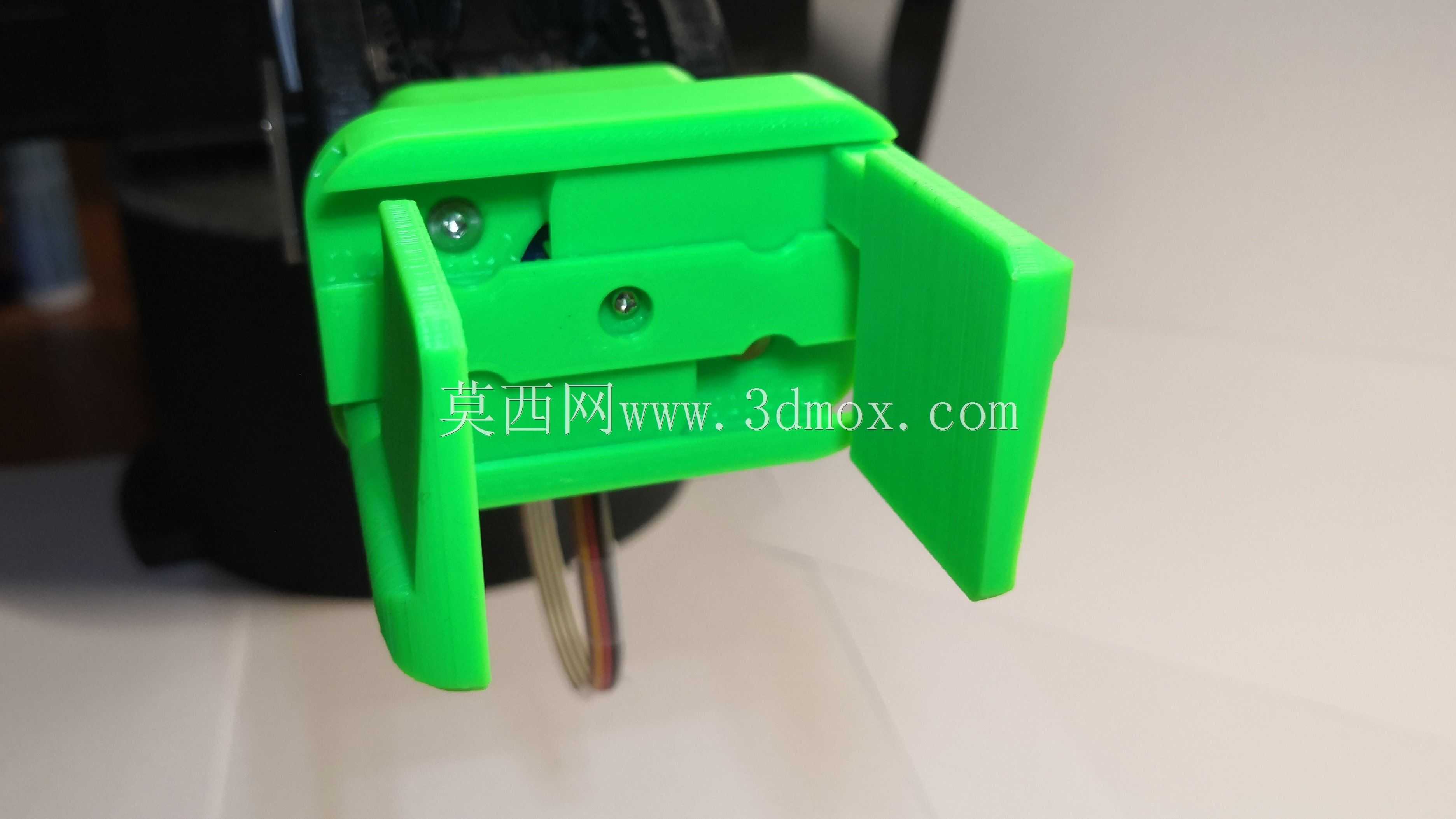

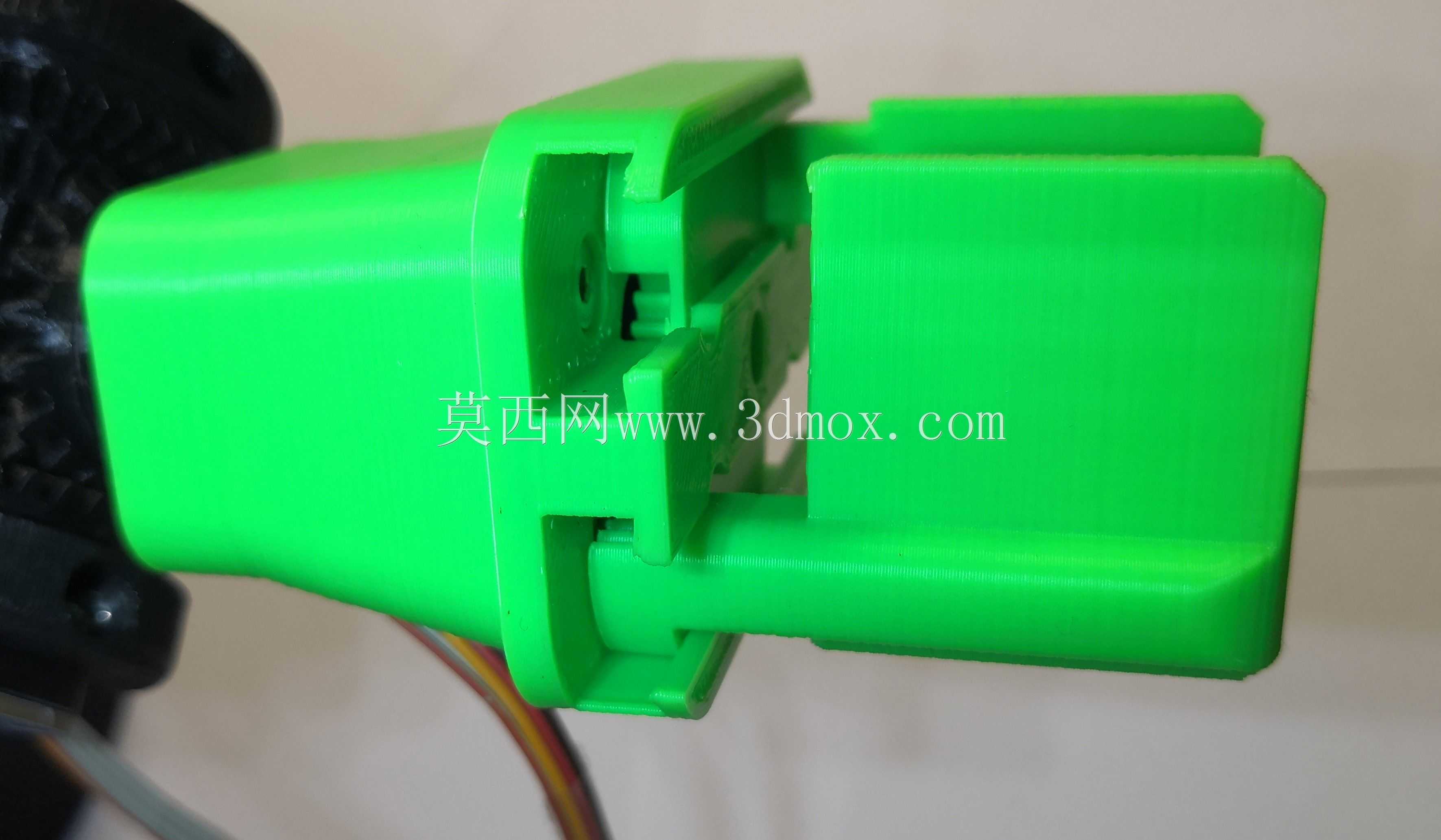

　　这款并联夹持结构主要面向小型桌面级自动化作业场景设计，可适配轻载分拣、教学实验平台、小型创客类自动化设备的末端执行需求，核心驱动单元采用SG90微型伺服，能够为9g规格负载提供稳定的夹持动力输出。从结构设计逻辑来看，整体采用对称式并联传动布局，相比单轴摆杆式夹爪，并联结构的两个夹持臂可实现同步对中运动，夹持过程中工件不会出现单侧偏移，对规则形状的小型零件、电子元器件、3D打印小样等工件的夹持定位精度更有保障。夹爪的主体结构采用一体化成型思路设计，预留的伺服安装腔可直接嵌入SG90舵机，无需额外设计转接固定件，传动部位通过舵机摆臂直接联动两侧夹爪滑块，传动链路短，运动过程中的虚位更小，夹持响应速度更快。

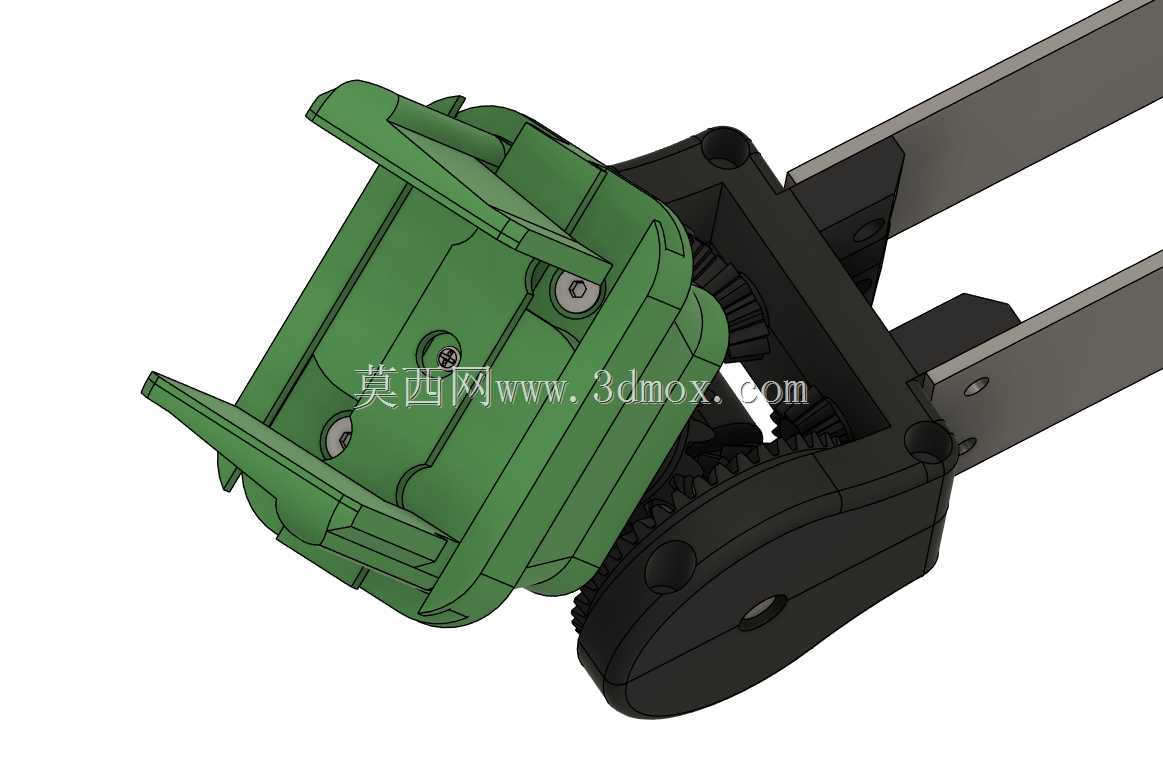

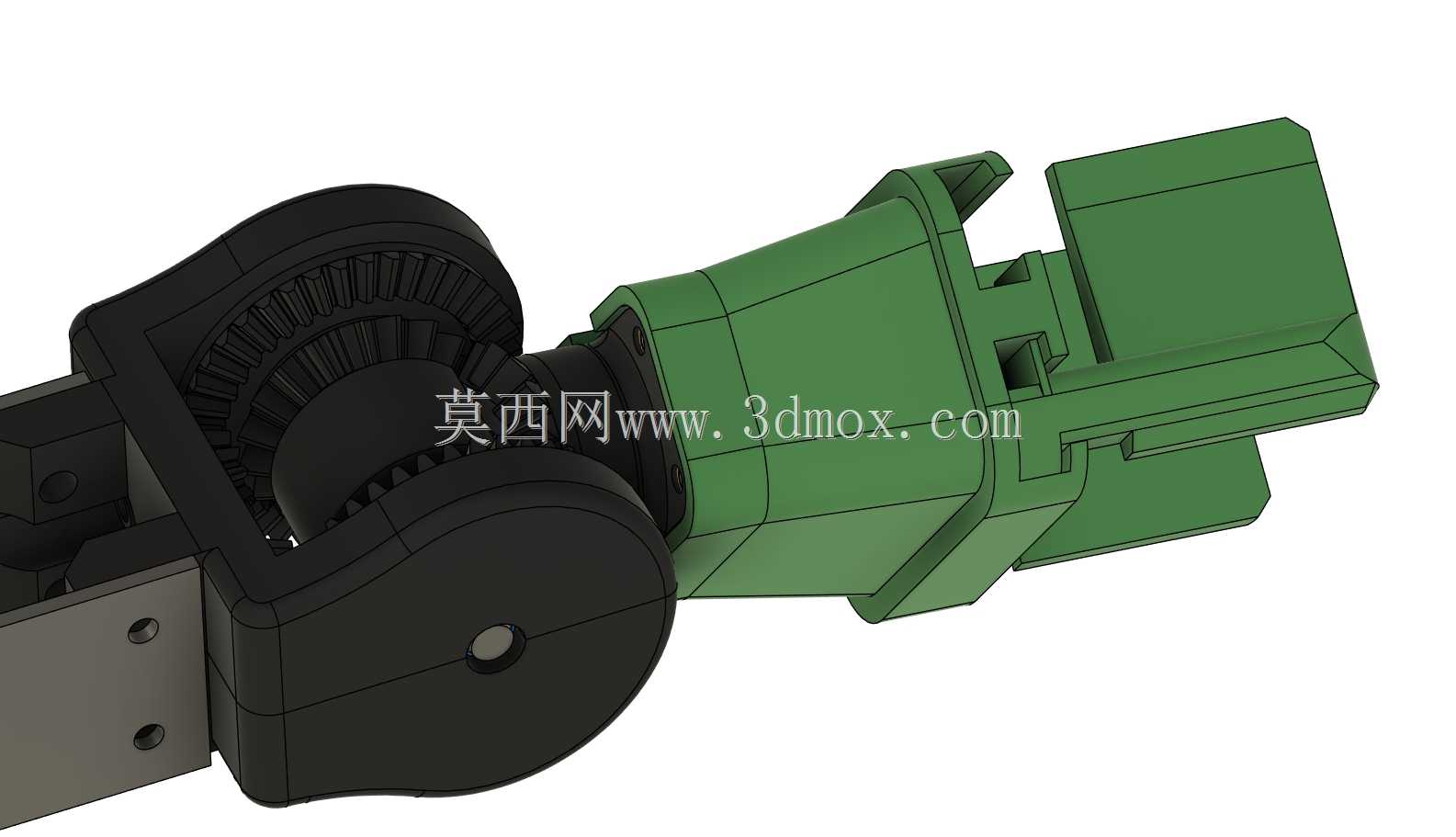

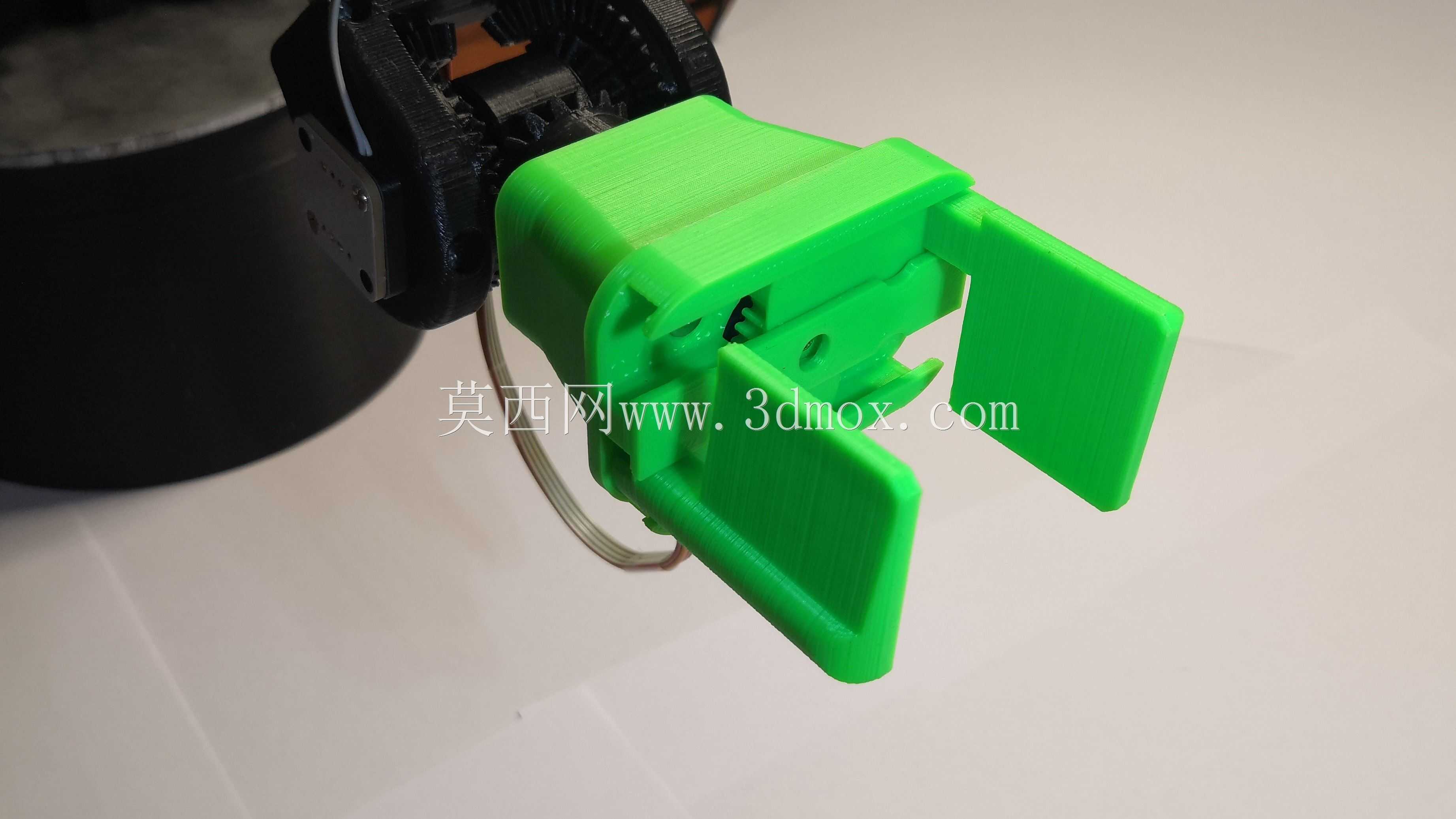

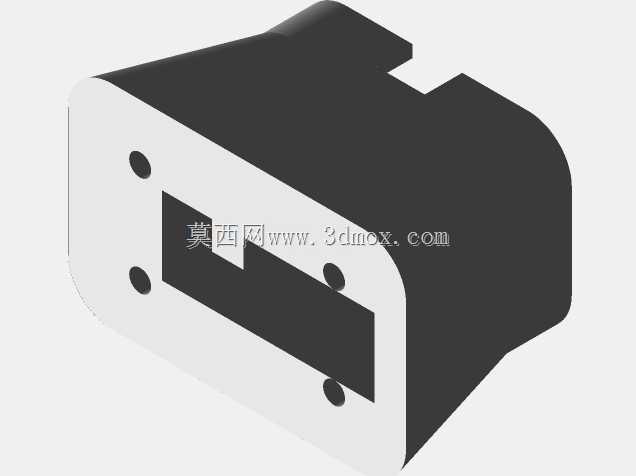

　　考虑到创客群体及小批量试制的需求，整体结构适配FDM3D打印工艺制造，打印参数可匹配常规桌面级设备设置：主体采用PLA材质即可满足使用强度要求，填充率设置为20%即可兼顾结构刚性与打印效率，层厚设定0.2mm、搭配0.4mm直径喷嘴即可完成全部零件打印，无需特殊支撑结构，打印完成后仅需简单去除毛刺即可完成装配，装配过程无需额外定制紧固件，依靠结构本身的卡扣定位即可完成舵机与夹爪主体的固定。从安装边界来看，夹爪主体尾部预留了标准的舵机安装接口，可直接适配常规小型机械臂的末端法兰，整体外形紧凑，夹持臂开合行程覆盖小型零件的常规夹持尺寸范围，运动过程中无外凸干涉结构，可在狭小作业空间内完成取放动作。结构细节上，

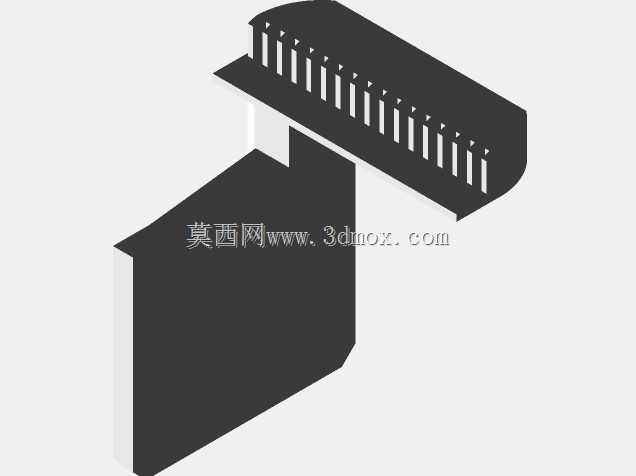

　　夹持臂内侧预留了防滑纹理安装位，可根据夹持工件的材质粘贴橡胶垫或防滑泡棉，进一步提升夹持摩擦力，避免光滑工件在搬运过程中脱落；传动部位的间隙经过优化设计，既保证运动过程无卡滞，又能减少长期往复运动带来的磨损量，延长结构使用寿命。在实际应用中，这类小型并联夹爪可搭配开源控制板实现夹持力的简单调节，通过舵机的转角控制即可调整夹持开口大小与加持力度，适配不同尺寸、不同材质的轻载工件取放需求，既可以用于高校机器人教学实验中的机构原理演示，也可直接集成到小型桌面分拣设备、自动化上下料小样机构中作为末端执行部件使用，相比同规格的齿轮传动夹爪，该并联结构的零件数量更少，装配维护难度更低，试制成本也更可控。
