适配SG90微型舵机的3D打印并联夹持结构

　　做桌面级小型自动化项目的工程师大多遇到过这类痛点：常规气动夹爪需要配套气源、电磁阀与调压回路，整套系统体积大、成本高，在桌面教学平台、小型分拣工位、创客类机械臂末端这类空间局促、负载要求不高的场景里完全施展不开，反而会因为配套组件过多挤占安装空间，抬升整体搭建成本。这款并联夹持结构就是针对这类轻载小空间场景开发的末端执行方案，核心动力完全依托市面上量产度极高、采购成本极低的SG90微型9g舵机，不需要额外配套气动或液压回路，仅需舵机对应的PWM控制信号就能完成开合动作，整套结构的安装边界控制得非常紧凑，完全适配桌面级小型设备的安装需求。

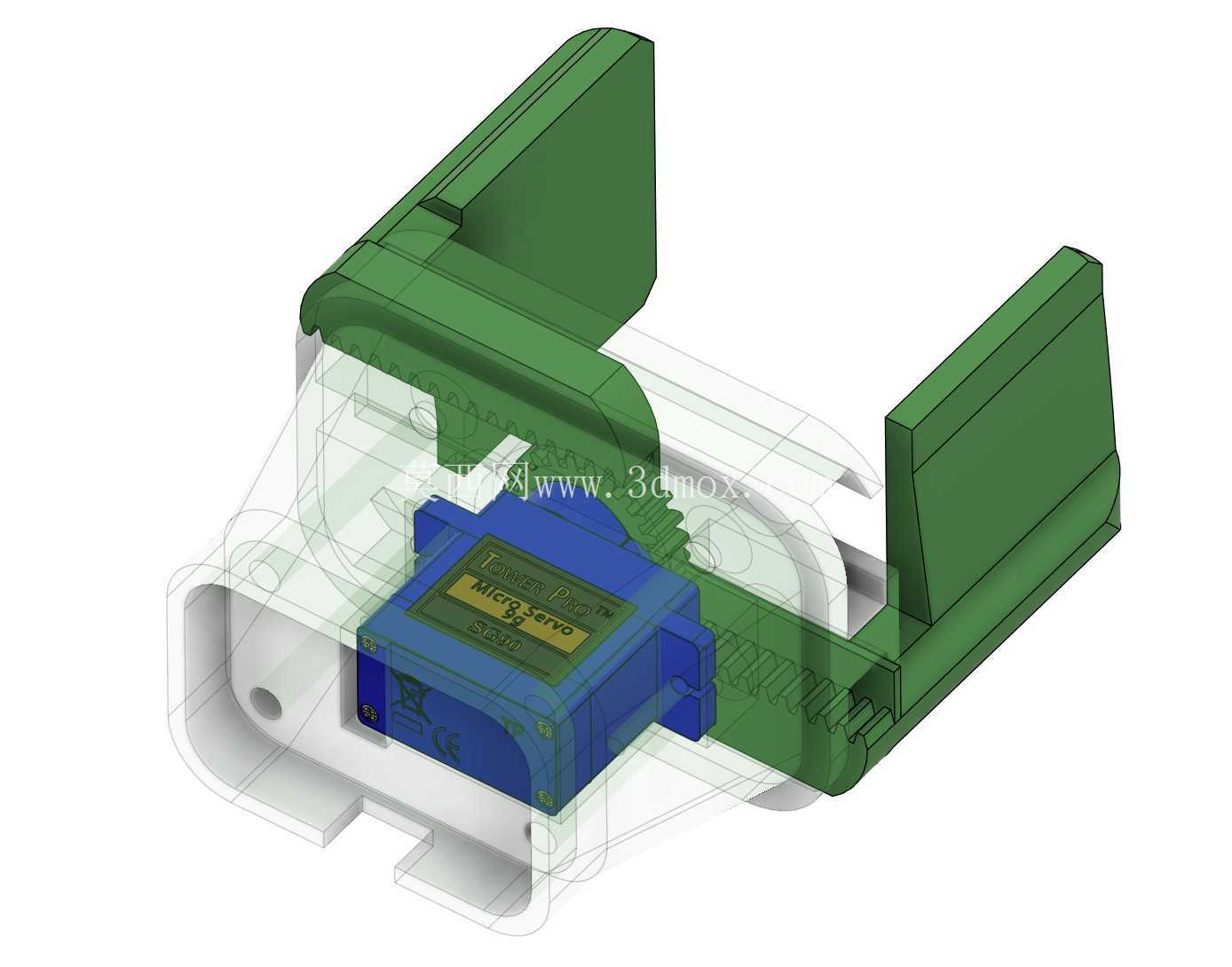

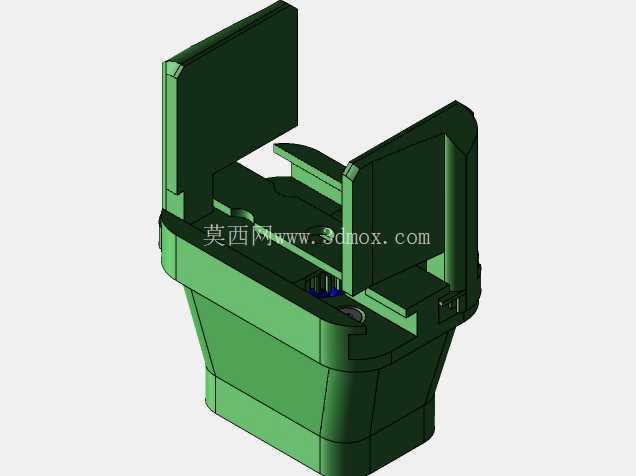

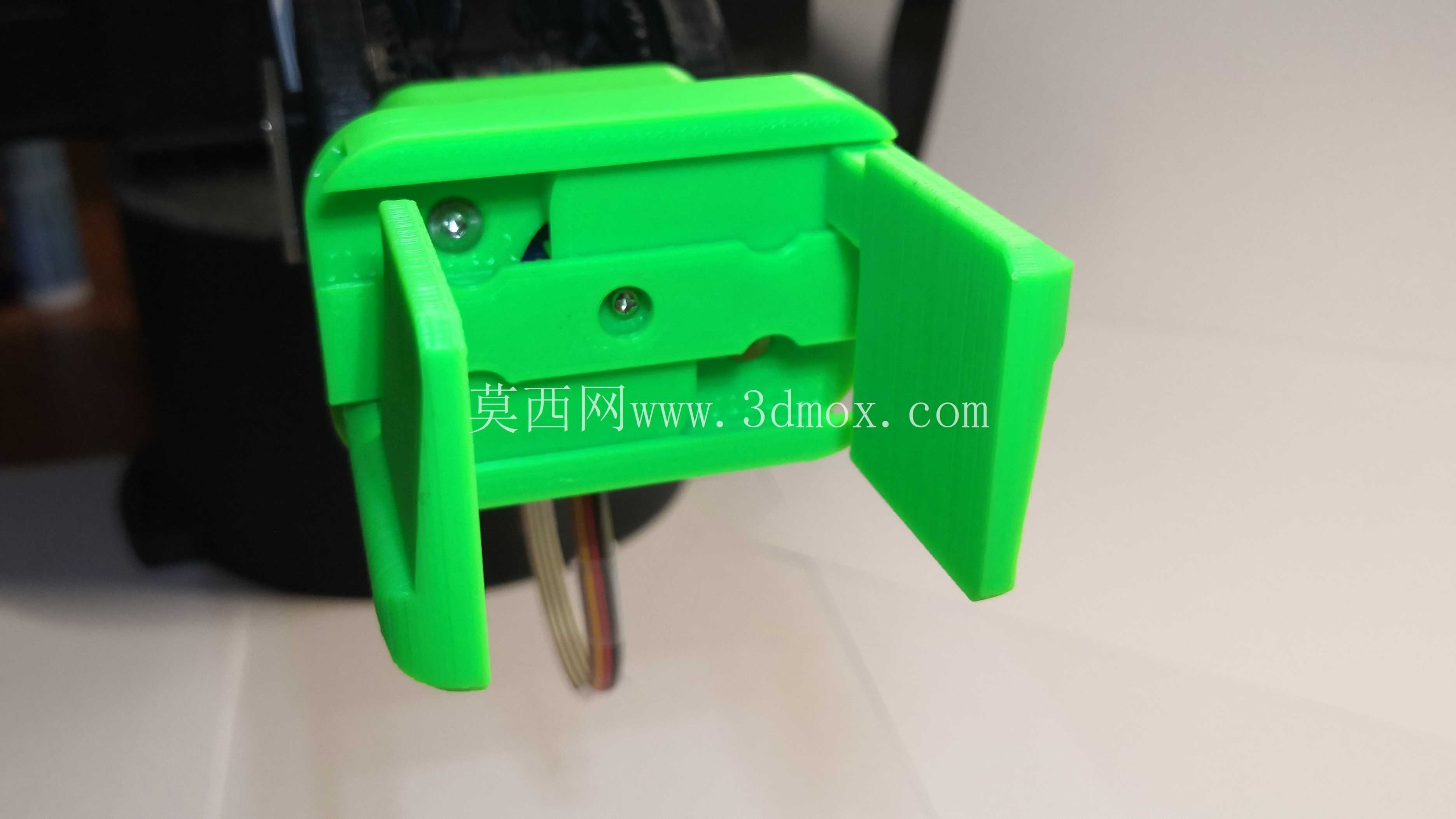

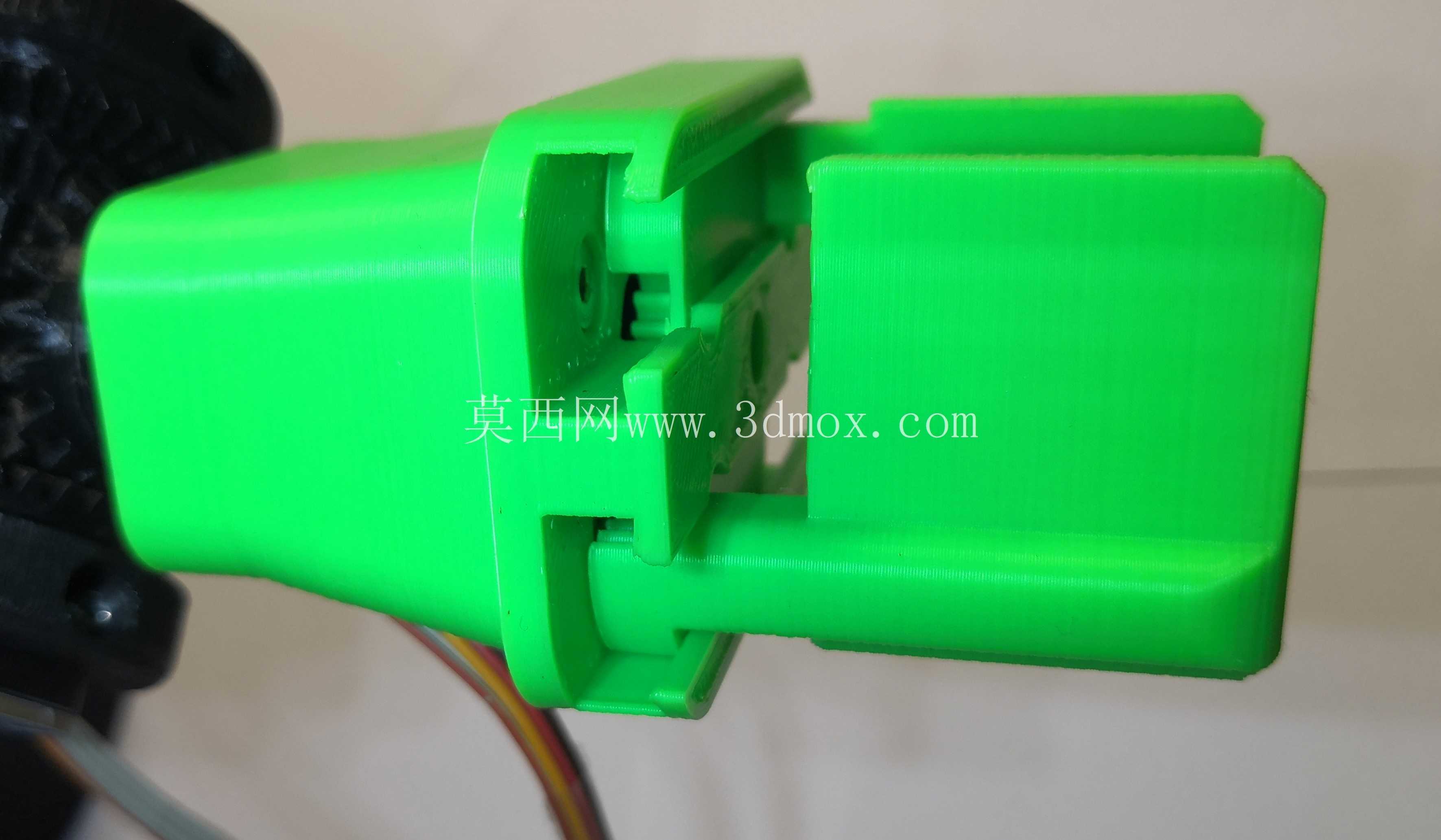

　　从结构设计逻辑来看，这款夹爪采用了对称并联传动的布局，舵机输出的旋转扭矩通过对称布置的传动结构同步传递到两侧夹指，从根源上避免了单臂传动带来的夹指开合不同步、夹持力偏载的问题，两侧夹指的运动轨迹完全平行，在夹持规则形状的小型工件时，能够保证夹持面完全贴合工件表面，不会出现单侧受力导致的工件翘起、脱落问题。整个夹爪的主体结构采用PLA材质3D打印成型，打印参数设置为0.2mm层厚、0.4mm喷嘴直径、20%填充率，这个参数组合是经过多轮打印验证的：20%的填充率既能够保证夹爪主体有足够的结构强度，承受舵机输出的最大扭矩不会出现结构开裂，又能尽可能降低整体重量，减少末端负载对机械臂关节扭矩的额外消耗；0.2mm的层厚能够保证传动配合面的打印精度，不需要额外做大量的后处理打磨就能完成装配，传动过程中不会出现卡滞、旷量过大的问题；0.4mm的喷嘴是桌面级FDM打印机最通用的喷嘴规格，不需要更换特殊喷嘴就能完成打印，降低了加工门槛。

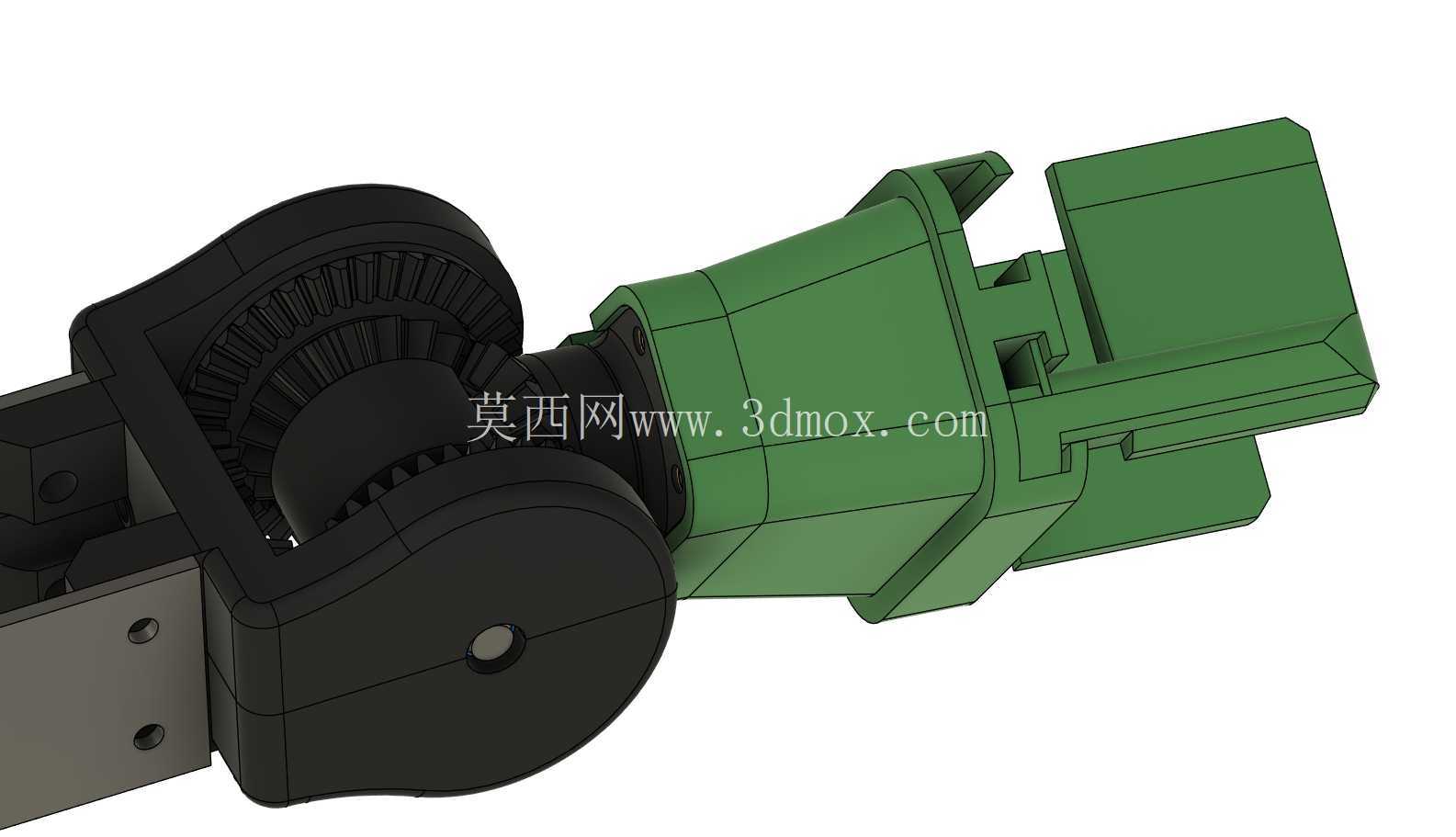

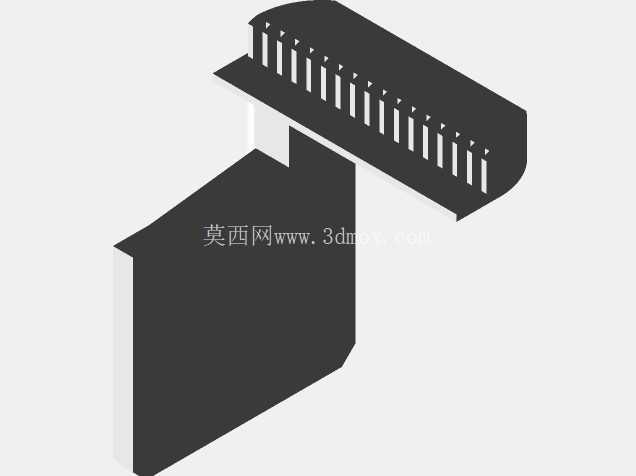

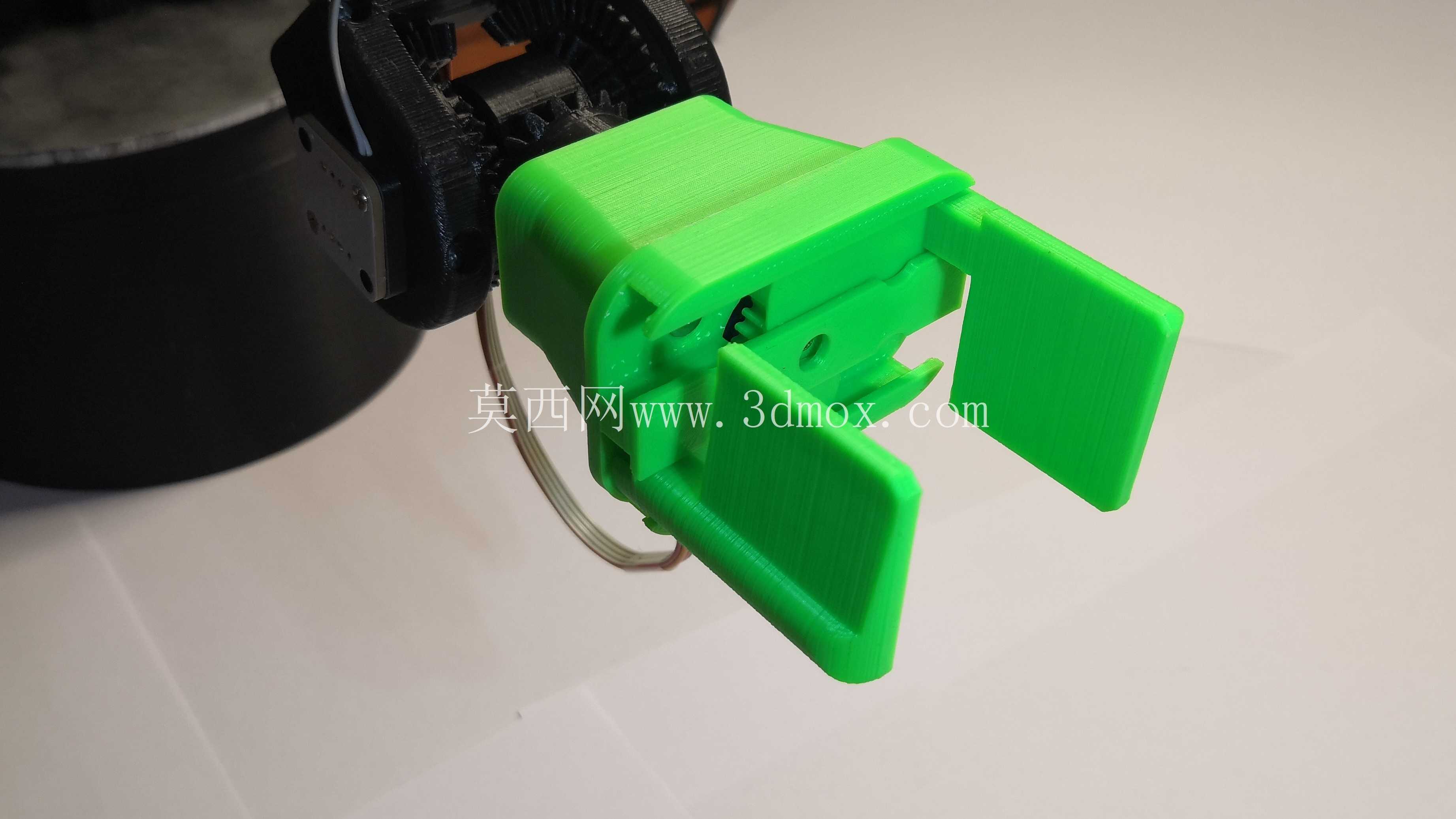

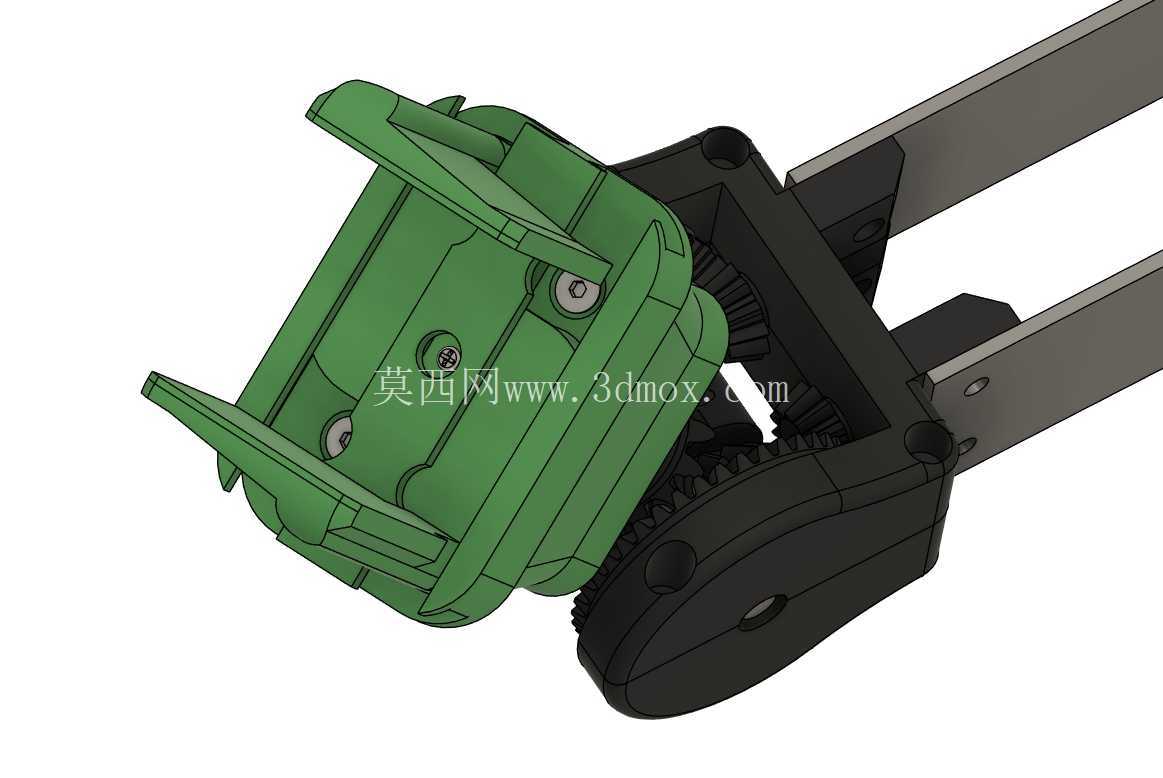

　　安装边界方面，这款夹爪的舵机采用内嵌式安装设计，SG90舵机完全嵌入夹爪主体的预留腔体内，不需要额外设计舵机安装支架，夹爪主体尾部预留了标准的安装接口，能够直接适配市面上绝大多数桌面级小型机械臂的末端安装法兰，不需要额外做转接件设计。夹指部分采用了平直内表面设计，针对不同的夹持需求，使用者可以在不改动主体传动结构的前提下，快速更换不同形状的夹指端头，比如夹持圆柱形工件可以更换带V型槽的夹指，夹持易碎工件可以在夹指表面粘贴软质防滑垫，拓展性完全能覆盖桌面级场景的常见夹持需求。

　　实际使用场景中，这款夹爪能够覆盖300g以内的小型工件夹持需求，比如小型电子元器件分拣、教学实验平台的工件搬运、3D打印成品的自动取件、桌面级流水线的小型物料转运等场景，相比传统的气动夹爪，它不需要复杂的配套回路，接线简单、控制逻辑易实现，整体成本不到常规气动夹爪方案的十分之一，而且因为结构件全部采用3D打印成型，出现零件损坏时可以快速重新打印替换，不需要等待机加工备件的周期，非常适合教学场景、创客开发、小型自动化原型验证这类对成本敏感、迭代速度要求快的使用场景。

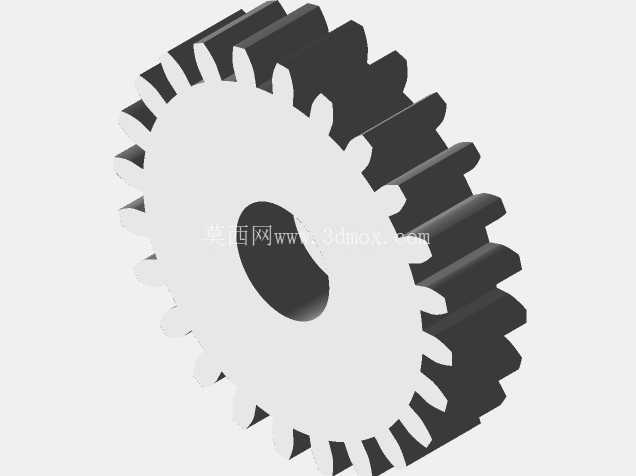

　　在传动细节的处理上，这款夹爪的传动配合面都预留了合适的装配间隙，既不会因为间隙过小导致3D打印的层纹造成传动卡滞，也不会因为间隙过大导致夹指开合旷量过大，影响夹持精度。夹爪的开合行程完全匹配SG90舵机的旋转角度范围，不需要对舵机做额外的角度限位，舵机在标准行程内转动就能带动夹指完成从完全闭合到最大开合的全范围动作，控制时只需要给舵机发送对应角度的PWM信号就能控制夹指的开合度，进而调整夹持力的大小，针对不同硬度的工件可以灵活调整夹持力度，避免夹坏易碎工件或者因为夹持力不足导致工件脱落。
