中密度纤维板加工用小型数控铣削设备

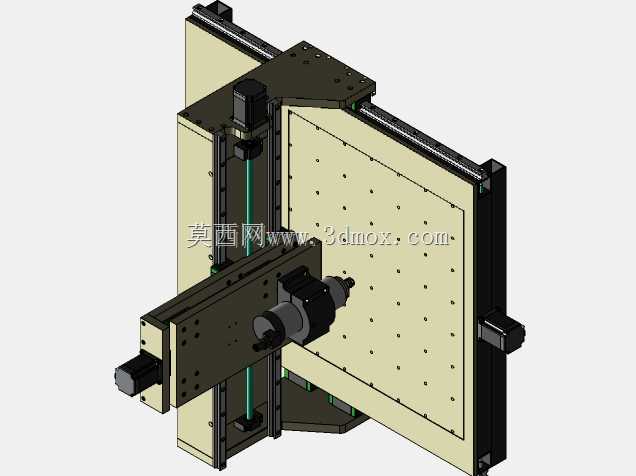

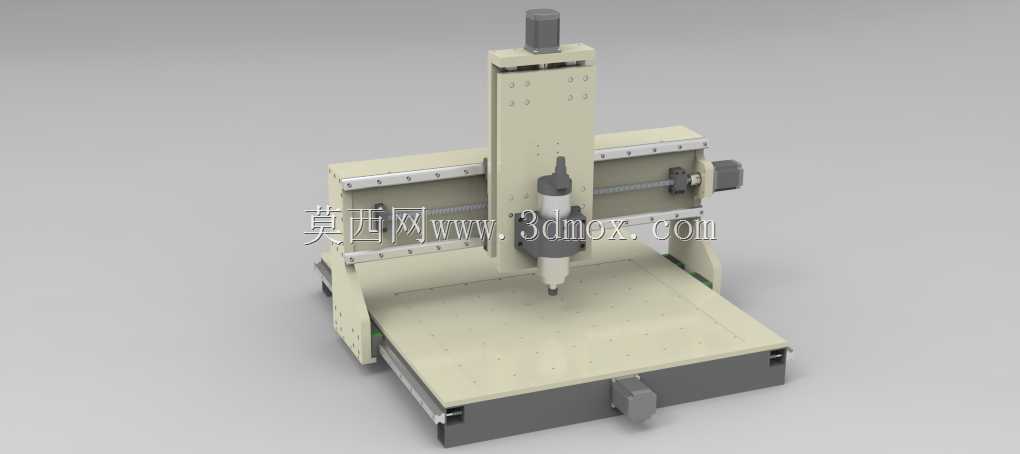

　　这款小型数控铣削加工设备，核心面向小型加工坊、个人DIY加工场景设计，可覆盖中密度纤维板、软质铝材等易切削材料的平面铣削、轮廓切割、简单开槽加工需求，能够替代人工完成小批量定制化的板材裁切、浮雕粗加工、异形件轮廓成型工序，在广告标识制作、小型木工定制、教学实训场景中都有适配空间。设备的有效加工行程覆盖550×485×100mm的空间范围，安装时需要预留对应操作与维护边界，四周需留出至少200mm的走线、排屑、工件上下料操作空间，底部基座可直接固定在平整的水泥工作台或型钢支架上，无需额外做减震地基处理。结构设计上充分考虑了低成本加工的落地性，机身主体框架采用中密度纤维板拼接装配，大幅降低了自制加工的材料成本与加工难度，

　　仅在受力核心的底座部位采用40×40mm钢梁焊接成型，承担整机的承重与抗形变作用，平衡了制作成本与结构刚性需求。传动系统采用三台NEMA23规格步进电机作为动力输入，三个运动轴均搭配SFU1204型滚珠丝杠实现进给传动，每根运动轴配置2根直线导轨与4个HGR20型线性轴承作为运动导向部件，可保证运动过程中的直线度与重复定位精度，避免加工过程中出现爬行、偏摆问题。主轴端搭载1.5千瓦功率的磨削主轴，可适配常用的铣削刀具，满足板材切割、铣削的动力需求，日常加工中可根据材料特性调整进给速度与主轴转速，针对中密度纤维板加工时可搭配吸尘装置对接主轴端，减少加工粉尘扩散。设计过程中对装配公差做了适配优化，纤维板框架的连接部位预留了调整间隙，可在装配时通过紧固件微调导轨平行度，降低了非机加工条件下的装配难度，钢梁底座与纤维板框架之间采用螺栓刚性连接，可抵消部分主轴高速运转带来的振动，避免加工过程中出现振纹。
