proma四轴数控控制器系统结构设计

　　这款四轴运动控制单元的设计，最初瞄准小型数控铣床、台式雕刻机、专用钻攻设备以及小型数控车床的配套需求，解决传统脱机控制方案接线复杂、抗干扰能力弱、功能冗余度高的痛点，尤其适配小型加工设备厂商的批量配套需求，也可用于老旧普通机床的数控化改造场景，无需搭配独立工业计算机即可独立完成全流程加工控制。

　　从安装适配维度看，整机采用嵌入式面板安装结构，面板边框预留对称安装固定孔位，可直接嵌入标准机床操作柜面板开孔，安装后操作面与机柜面板齐平，背部接线区域预留充足的走线空间，适配厚度1.5-3mm的冷轧钢机柜面板安装，无需额外设计转接安装支架，降低设备厂商的结构配套工作量。背部接口区域做了分区规划，强电供电接口、步进电机脉冲输出接口、IO信号接口、U盘通讯接口分别排布在不同区域，减少强弱电信号之间的串扰，接线时无需额外做复杂的走线隔离处理。

　　功能设计上完全贴合现场加工的实际需求，四轴独立脉冲输出通道最高支持500KHz的脉冲频率，可适配市面上绝大多数两相、三相步进电机以及配套的驱动器，支持全圆弧插补、非线性插补运算，可满足复杂曲面、异形轮廓的加工轨迹输出需求。内置15路通用数字量输入接口，可直接接入急停按钮、行程限位开关、原点传感器、对刀仪等现场信号，无需额外扩展IO模块；4路可编程输出接口可直接控制冷却水泵、主轴启停、雾冷电磁阀、警示灯等外围执行器件，简化设备的外围电路设计。主轴控制支持0-10V模拟量调速与开关量控制双模式，可适配变频主轴、高速风冷主轴等不同类型的加工主轴。

　　电路设计层面做了全链路DC-DC电气隔离，输入电源支持18-32V宽幅直流供电，可适配车间现场波动的供电环境，内置电源稳压模块可抵抗车间内电焊机、大功率电机启停带来的电磁干扰，避免加工过程中出现程序跑飞、坐标偏移的问题。主控采用工业级LPC芯片，搭配高速脉冲输出接口，可保证长时连续加工的轨迹输出稳定性，不会出现脉冲丢失导致的加工尺寸偏差。

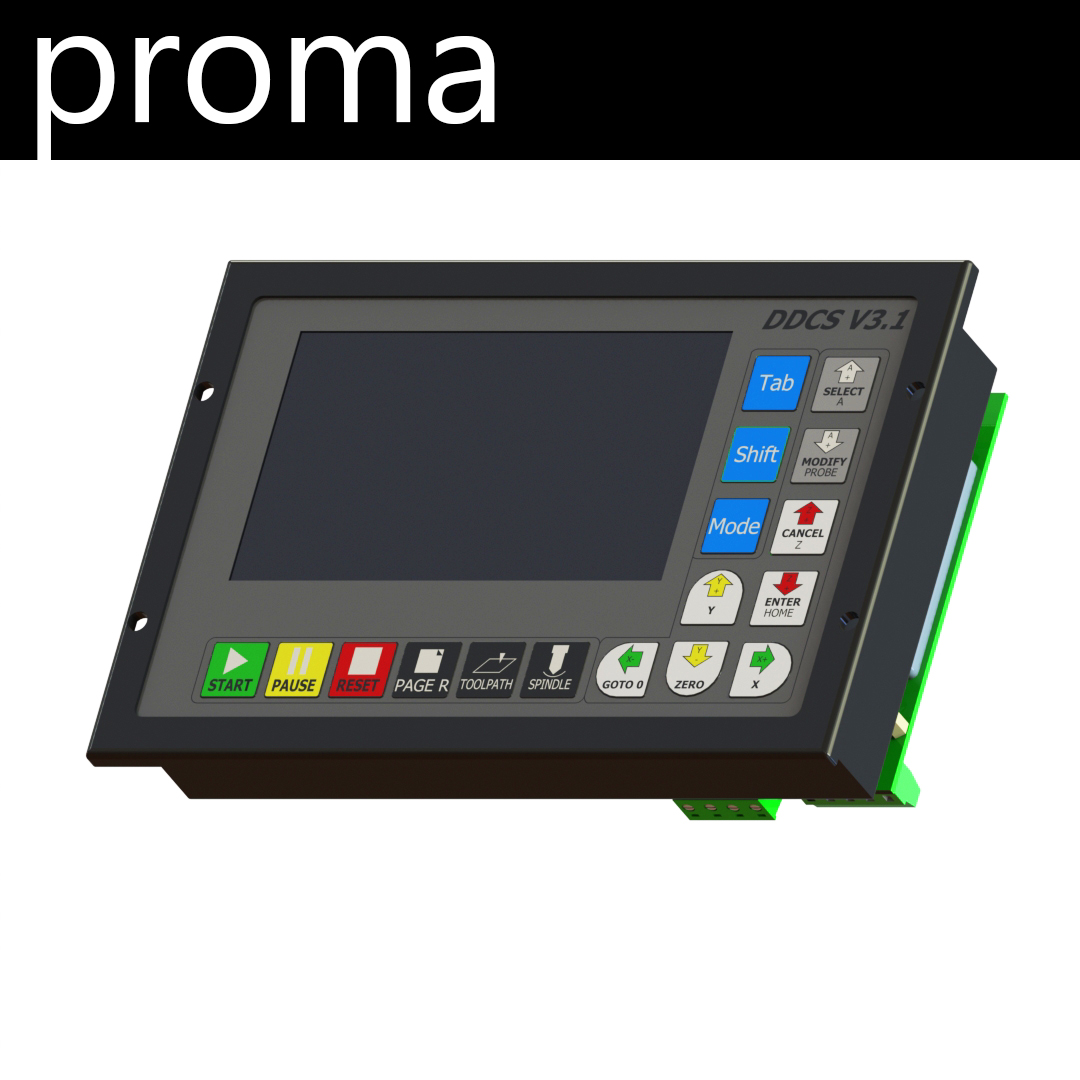

　　操作面板的按键布局按照加工操作的频次做了分区规划，模式切换、轴点动、进给倍率、循环启动、进给保持、复位等高频操作按键布置在右手易触及的区域，功能按键做了不同颜色的区分，避免操作人员误触。系统支持U盘直接读取G代码文件，无需提前传输程序到内置存储，大体积G代码文件可实现流畅读取运行，同时支持加工断点保存功能，遇到突发断电情况，重启后可直接从断点位置继续加工，减少工件报废率。内置MPG手轮接口，可直接接入电子手轮实现对刀、微调操作，对刀过程可通过手轮精准控制轴移动量，提升对刀效率与精度。
