带晶格填充结构的内燃机活塞设计

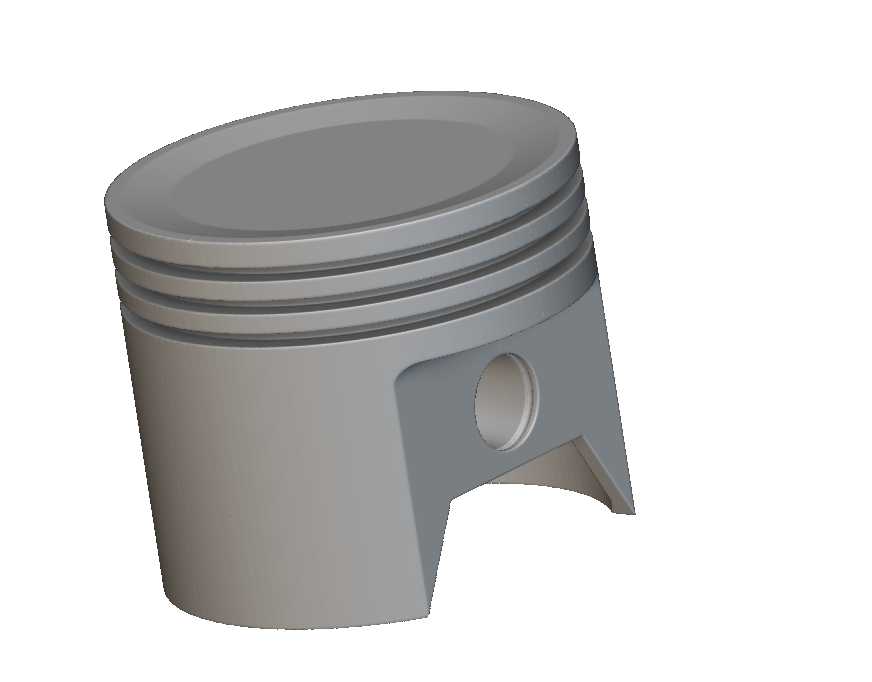

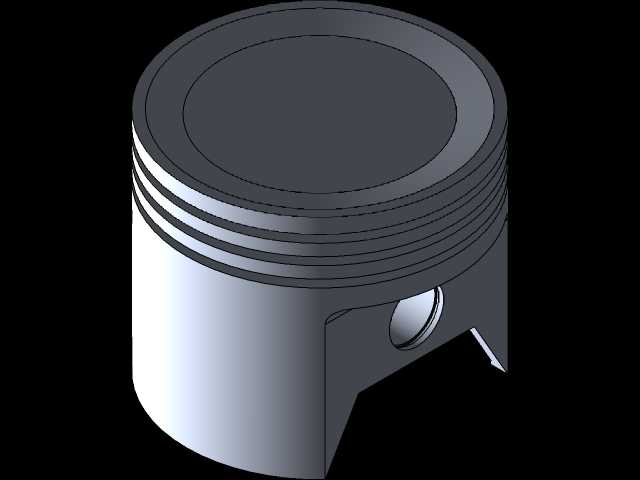

　　这款活塞结构针对中小排量内燃机的轻量化升级需求设计，可适配常规缸径的往复式动力单元，覆盖通用汽油机、小型柴油机以及特种动力装备的应用场景，在不改变原有活塞安装接口的前提下，通过内部晶格填充实现性能优化。活塞头部保留了完整的环槽结构，可适配标准气环与油环的安装尺寸，环槽的轴向宽度、径向深度均遵循现有量产活塞的通用规范，无需对缸套、活塞环等配套部件做改动即可完成替换，裙部的销孔位置、孔径尺寸也与同规格传统活塞保持一致，能直接匹配现有连杆组件的安装边界，降低改造成本。设计过程中优先考虑了往复运动件的减重需求，传统实心活塞在高速往复工况下会产生较大的惯性力，不仅增加曲轴连杆机构的负载，还会限制动力单元的最高转速响应，这款活塞在头部端面、

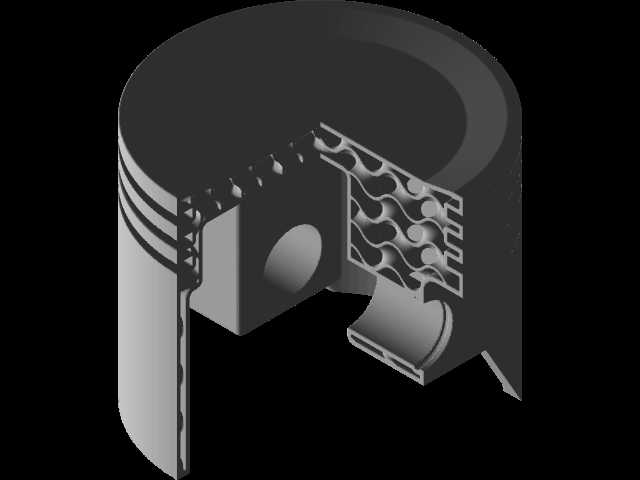

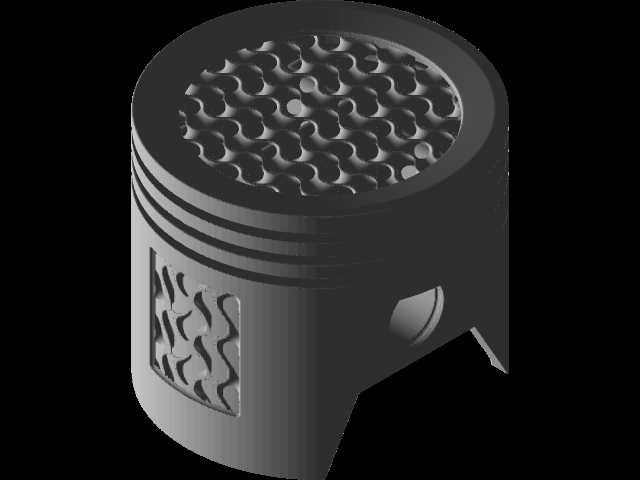

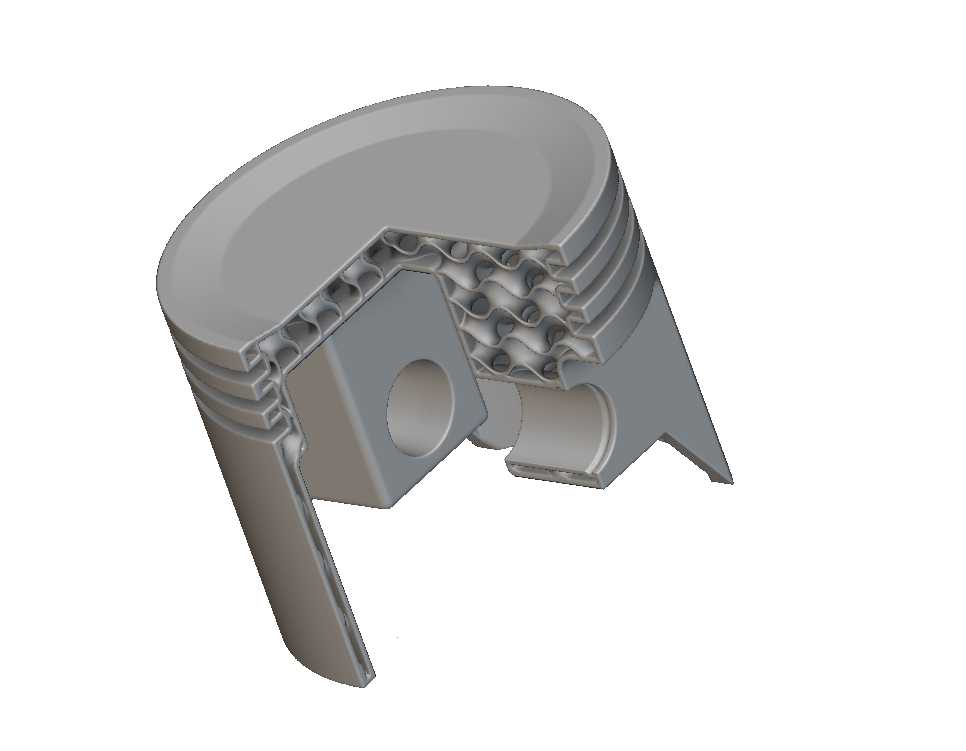

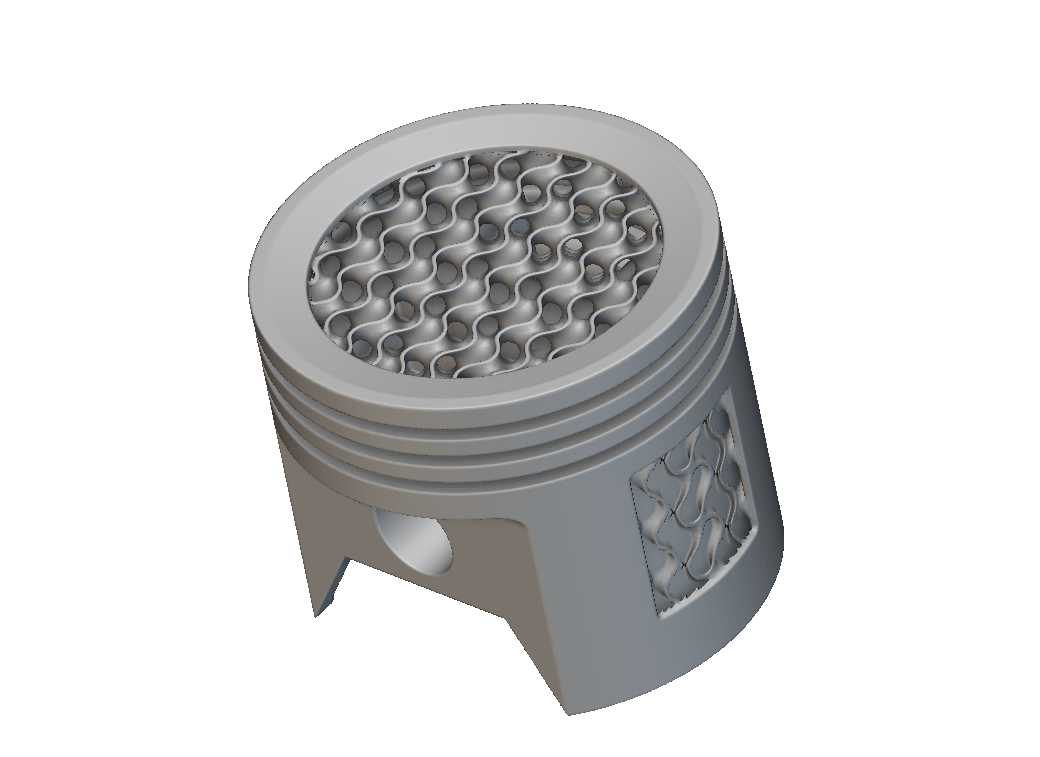

　　裙部非受力区域采用了连续波状晶格填充结构，晶格单元的构型经过力学仿真优化，在保证承压强度的前提下去除了非必要的实体材料，整体重量较同尺寸实心活塞降低三成左右，同时晶格结构的连通孔隙可以辅助活塞内腔的空气流动，提升活塞头部的散热效率，降低高温工况下的热变形风险。需要注意的是，晶格填充区域均设置在非直接承压、非摩擦配合的位置，活塞顶面的燃烧室侧、环槽配合面、裙部导向面、销孔承压面均保留了足够厚度的实体层，不会影响配合精度与密封性能，裙部的晶格填充区域做了封闭边缘处理，避免运行过程中晶格结构剐蹭缸体内壁。这类填充结构适配增材制造工艺的成型特性，无需额外设计支撑结构即可完成成型，晶格单元的尺寸经过调整，既保证成型过程中不会出现结构塌陷，

　　也避免孔隙过小导致的粉末残留问题，可直接用于金属3D打印的工艺验证，也可作为轻量化活塞设计的参考方案，用于教学演示、结构优化验证等场景，帮助设计人员理解晶格填充在往复运动部件上的应用逻辑，掌握轻量化设计中强度与重量的平衡方法。
