垂直直插式15PinSATA电源连接器结构

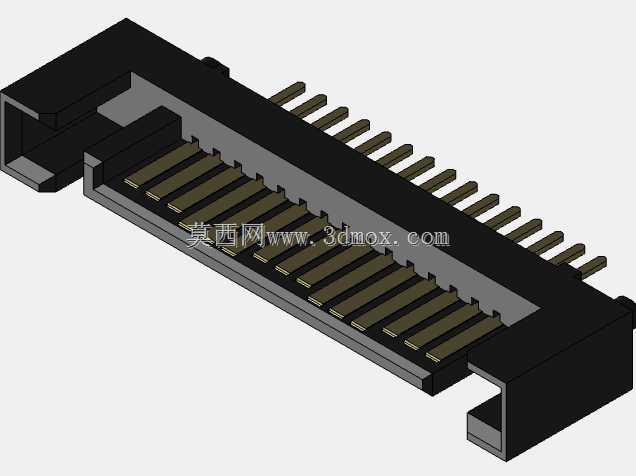

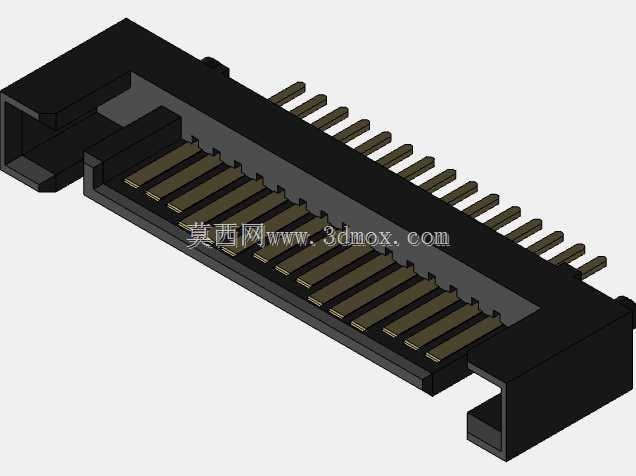

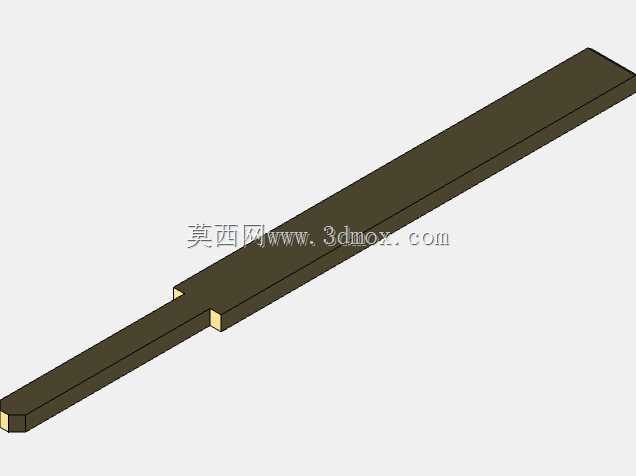

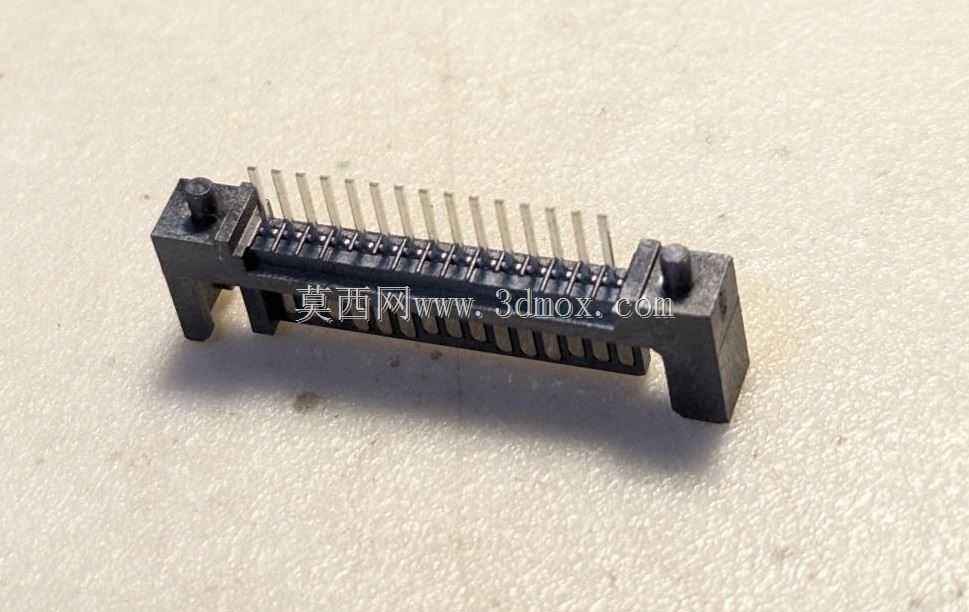

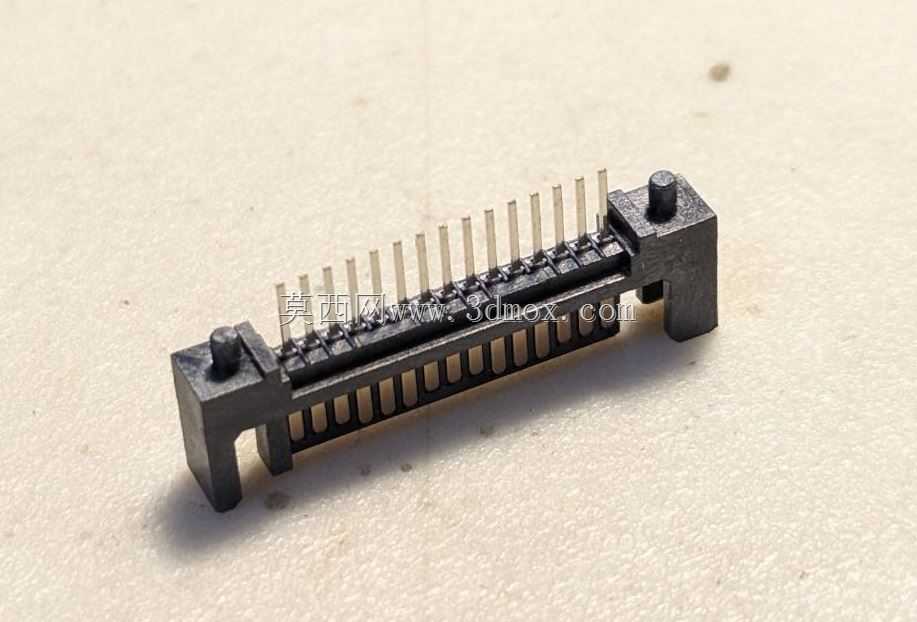

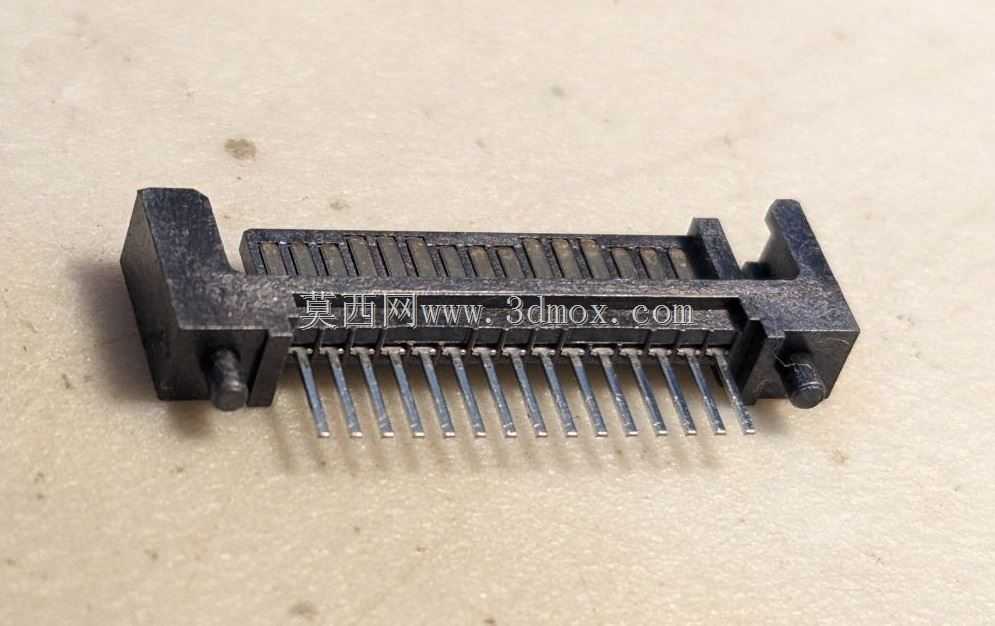

　　这款垂直安装的15Pin SATA电源连接器，主要面向台式计算机、服务器存储阵列、工业控制计算机内置存储设备的供电接驳场景，是板载直插式存储供电接口的典型结构，适配2.5英寸、3.5英寸SATA接口机械硬盘、固态硬盘、光驱等存储类外设的供电连接需求，在主板、硬盘转接卡、存储背板的PCB板上应用广泛。从结构设计来看，该连接器采用TH通孔焊接方式固定在PCB板上，插针垂直于板面排布，15个供电端子分为三组，每组对应3.3V、5V、12V三路供电及对应接地引脚，端子采用镀金铜合金材质，接触端设计有弹性凸点结构，插接时可保证与公端端子的可靠接触，降低接触电阻，避免大电流供电时出现温升过高、接触不良的问题。

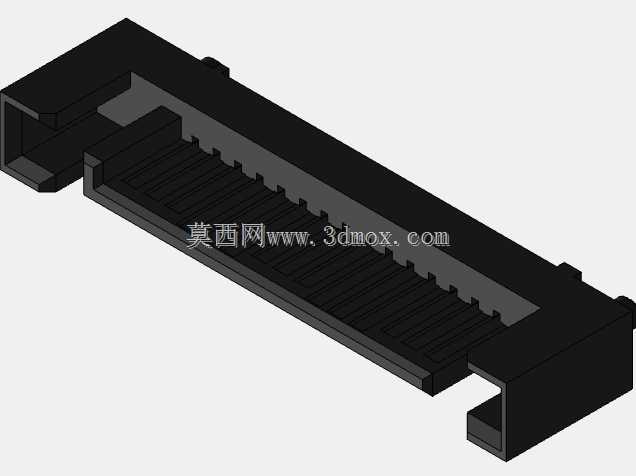

　　绝缘基座采用耐高温黑色工程塑料注塑成型，基座两侧设计有导向卡扣结构，公头插接时可通过导向槽快速对位，插接到位后卡扣可提供足够的保持力，避免设备运输、运行过程中受振动出现接口松脱断电的情况，同时基座边缘设计有防呆结构，可杜绝反插导致的引脚短路、设备烧毁问题。安装边界方面，该连接器的通孔焊盘按照标准PCB布线规范设计，引脚间距符合SATA协会标准规范，垂直安装后整体突出板面的高度适配常规机箱内部的走线空间，不会与周边内存插槽、PCIe扩展卡、散热片等部件产生安装干涉，基座底部设计有定位柱，过波峰焊时可快速固定在PCB板上，避免焊接过程中出现偏移、浮高问题。端子的焊接端采用直插结构，焊盘尺寸匹配常规波峰焊工艺要求，

　　焊接后引脚与PCB焊盘的结合强度可满足工业级设备的抗振动、抗冲击要求。在实际选型应用中，这类垂直TH连接器多用于存储设备直立安装的板卡场景，相比卧式SATA电源接口，垂直结构可节省PCB板的横向占用空间，在紧凑型ITX主板、硬盘扩展背板、工业存储设备的板卡设计中，能够更灵活地规划板上元件布局，同时垂直出线的方式也更方便机箱内部供电线束的整理，减少线束弯折导致的接触不良风险。连接器的接触端子设计有多次插拔寿命冗余，正常使用场景下可满足不少于500次的插拔循环，接触电阻变化量控制在标准允许范围内，适配消费级电子、工业控制设备的长期使用需求。绝缘基座的材质可耐受波峰焊时的高温冲击，不会出现焊接过程中基座变形、端子移位的问题，基座表面的平整度控制符合接插件行业通用公差要求，公母端插接时的插拔力处于合理区间，既不会出现插拔过紧导致安装困难，也不会因插拔力过小导致连接松脱。
