CA6140车床配套装配式散热装置结构

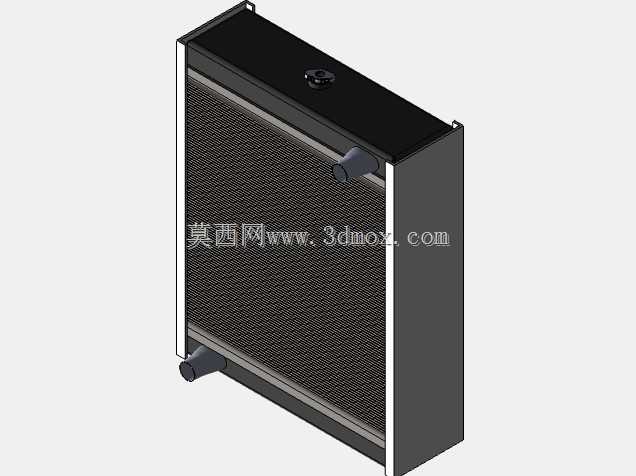

　　这款散热部件是为CA6140普通车床配套设计的冷却系统核心组件，主要承担车床主轴箱、进给箱在持续高速切削工况下的润滑油散热任务，在机床长时间满负荷加工金属工件时，能将循环润滑油携带的摩擦热量快速传导至外界空气，避免润滑油因温度过高出现黏度下降、油膜破裂的问题，保障各传动齿轮、轴承的润滑可靠性，延长机床核心运动部件的使用寿命。从结构设计来看，该部件采用装配式设计思路，整体由散热芯体、上下水室、侧边安装框架、进出液接头几部分拼接组成，没有采用一体式焊接的封闭结构，各模块之间通过密封压条与螺栓紧固连接，后期如果出现芯体堵塞、接头渗漏的问题，可以单独拆解对应模块进行清理或更换，不需要整体报废替换，能大幅降低设备后期维护的成本与停机时长。

　　散热芯体采用密集排布的薄壁散热鳍片与通液管胀接结构，通液管走高温润滑油，鳍片增大与空气的接触面积，配合车床自身的冷却风扇气流，可以实现较高的换热效率，在环境温度35摄氏度、主轴连续12小时以1400转转速运行的工况下，能将润滑油温度稳定控制在60摄氏度以内，满足普通车床的常规加工散热需求。外形尺寸方面，该部件整体为长方体结构，厚度控制在120mm以内，安装时固定在车床主轴箱侧方的预留安装位，四个边角预留了对应规格的安装螺栓孔，进出液接头采用侧置式布局，接头朝向与车床润滑油管路的走向完全匹配，安装时不需要额外弯折管路，也不会与车床的挂轮架、进给操作手柄产生运动干涉，安装边界完全适配CA6140车床的原有安装空间，

　　不需要对机床本体做额外的打孔或改装即可直接替换原有散热部件。在细节设计上，顶部水室预留了排气螺塞，初次加注润滑油或者维护后可以拧开螺塞排出管路内的空气，避免气阻导致润滑油循环不畅；侧边的安装框架采用加厚钢板冲压成型，能提升整体结构刚度，在机床运行产生持续振动的工况下，不会出现芯体变形、鳍片倒伏的问题，保障长期使用的散热稳定性。
