机床操作悬臂式电子控制支架结构设计

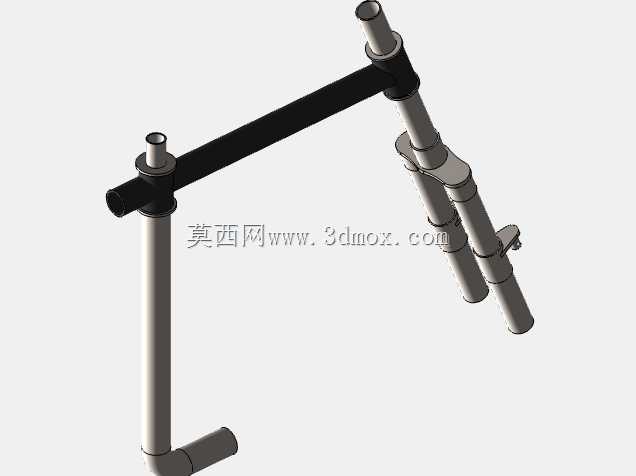

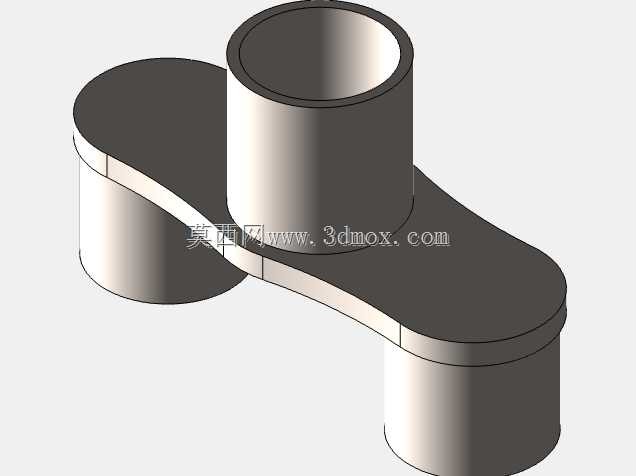

　　这套悬臂式操作支架主要适配普通卧式车床的操作单元外置安装需求，在车间实际加工场景中，操作工往往需要在工件装夹、刀具调整、进给参数核对的过程中，随时触达操作控制单元，传统固定在床身侧面的操作盒位置死板，遇到大尺寸工件装夹、防护门半开调整的工况时，操作工需要探身操作，既影响作业效率，也存在磕碰、误触的安全隐患。该支架采用多段铰接式管型结构，垂直主支撑段可直接固定在机床床身侧方的预留安装平面上，不需要额外改造床身原有结构，安装孔位匹配CA6140系列车床侧方的原有螺纹孔布局，固定段底部预留足够的走线空间，控制线缆可从管腔内部穿行，避免车间内的切削液飞溅、铁屑刮擦损坏线缆外层。水平悬臂段与垂直支撑之间采用阻尼铰接结构，

　　可实现水平方向180度范围内的任意角度悬停，不会因为操作时的按压力量出现悬臂下垂、位置偏移的问题，末端的操作盒安装段同样设置旋转铰接结构，可根据操作工的站立位置调整操作面板的倾斜角度，不管是站在机床正面观察主轴运转，还是站在侧方调整尾座位置，都能将操作面板调整到顺手的操作位置。设计过程中优先考虑了车间工况的耐用性需求，所有铰接位置都设置了密封挡圈，阻挡切削粉尘、乳化液渗入铰接摩擦面，管体采用薄壁无缝钢管材质，在保证整体结构刚性的前提下控制整体重量，避免悬臂过长导致固定端受力过大出现变形。安装边界方面，垂直支撑段总高度适配普通车床操作位的人体工学高度，水平悬臂完全展开后可覆盖机床正面从主轴箱到尾座的全部操作区间，

　　收回时可贴靠在床身侧面，不会占用工件吊装、上下料的通行空间，悬臂的承重阈值匹配常规电子操作面板的重量，不会因为长期承重出现铰接结构松动。整套结构没有多余的复杂零件，后期维护时只需要定期在铰接位置加注润滑脂即可，适配多数普通车床的操作单元改造需求，也可根据不同型号机床的安装孔位调整固定端的连接法兰尺寸，拓展适配其他类型的金属加工设备。
