小型气动控制换向阀门三维结构设计

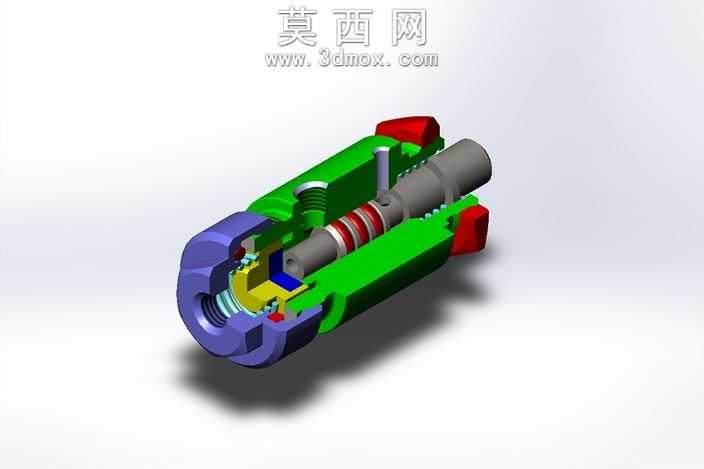

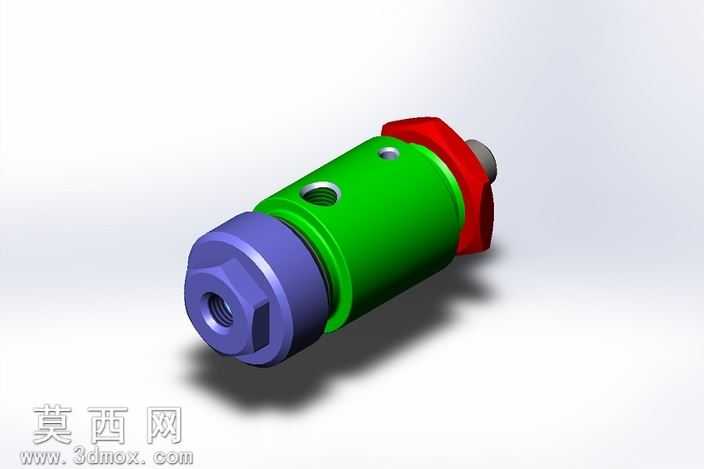

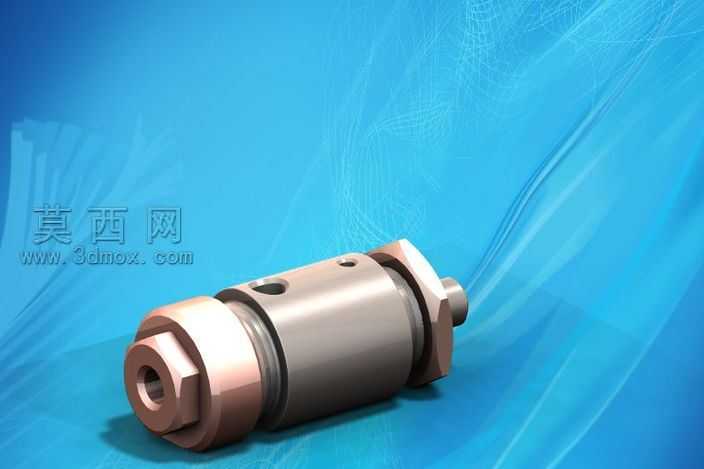

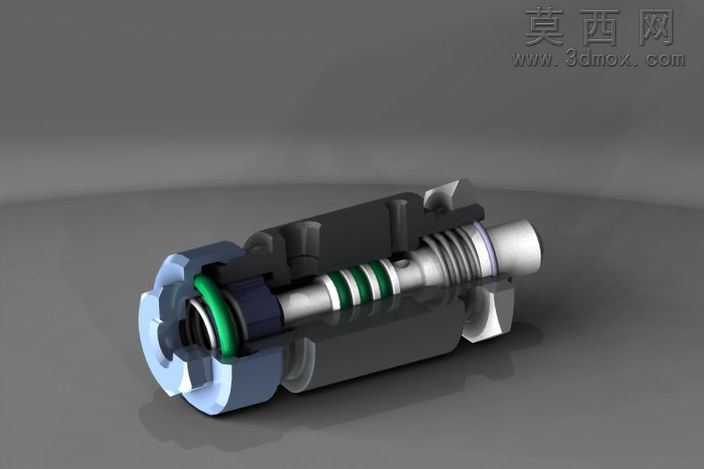

本作品为一款小型气动控制阀门的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循气动元件的通用设计规范，对阀门的各个组成部件进行了独立的特征构建，从主体阀身、端盖锁紧结构到侧部通气接口、端部连接螺纹都做了精准的特征还原，所有配合面均按照实际装配公差要求进行尺寸约束，确保模型可直接用于后续的装配验证与工程图导出。模型完成后通过Keyshot进行渲染处理，针对不同部件赋予了差异化的材质表现：阀身主体采用哑光绿色硬质阳极氧化铝材质，还原气动元件常见的表面氧化处理质感，两端端盖分别采用紫色工程塑料与红色金属锁紧螺母材质，金属部件添加了细微的磨砂质感与边缘倒角高光，塑料部件调整了合适的粗糙度与漫反射参数，整体渲染光影柔和，清晰展现出阀门各部分的结构层次与材质区分。结构设计上，该气动阀采用圆柱形主体布局，侧部设置标准内螺纹通气接口，两端分别设置工作介质输出端与气源接入端，红色锁紧螺母用于阀体内芯组件的轴向固定，整体结构紧凑小巧，适配小流量气动回路的安装使用需求。设计过程中优先考虑了气动元件的密封可靠性与装配便捷性，各部件的连接位置预留了密封件安装槽位，整体拆装路径无结构干涉，既满足气动控制的功能需求，也兼顾了加工制造的工艺可行性，模型细节完整，无缺失特征与破面问题，可直接用于气动回路的装配模拟、产品展示以及后续的结构优化迭代。
