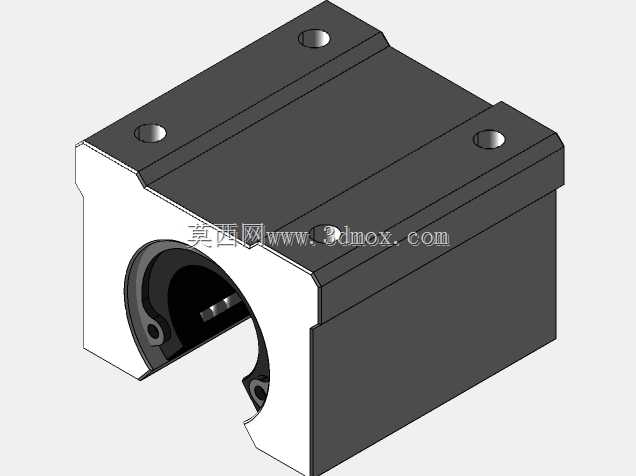

带外壳开放式SBR16UU线性滑动轴承结构

　　这款带外壳的开放式线性滑动轴承，是直线传动系统里应用极广的支撑导向部件，日常在非标自动化输送线、小型机床进给轴、3D打印运动轴、包装设备推料机构里都能见到它的身影，核心作用是为做直线往复运动的光轴提供低摩擦支撑，同时承担一定的径向载荷，保证运动过程的平稳性与同轴度。从结构设计来看，它采用一体化铝制外壳搭配内置开口式保持架的结构，外壳做了对称式安装孔位设计，上下端面的安装基准面经过铣平处理，安装时可以直接通过螺栓锁紧在设备安装板上，不需要额外加工复杂的定位槽，能大幅降低装配环节的调校工作量。开放式的缺口设计是这款轴承的核心特点，区别于闭口式直线轴承，它可以直接从光轴的侧向卡入安装，不需要从轴端穿套，在长轴传动、多滑块排布的设备场景里，

　　后期维护更换滑块时不用拆解整根光轴上的其他部件，能大幅缩短设备停机维护的时间。内置的保持架采用树脂材质，均匀排布的钢球滚道做了圆弧适配设计，钢球在滚道内循环滚动时，能保持和光轴表面的均匀接触，避免局部应力集中造成的轴面磨损，同时开口结构预留了一定的间隙调整余量，当长期使用出现轻微磨损时，可以通过调整安装座的锁紧力度微调预压，补偿磨损间隙，延长部件的整体使用寿命。从安装边界来看，这款轴承适配直径16mm的标准光轴，外壳的安装孔位间距、整体外形尺寸都遵循行业通用的SBR系列安装标准，和市面上同规格的导轨、支撑座具备完全互换性，设计选型时不需要单独定制安装接口，可以直接替换同型号的老旧损坏部件。在实际工况适配中，

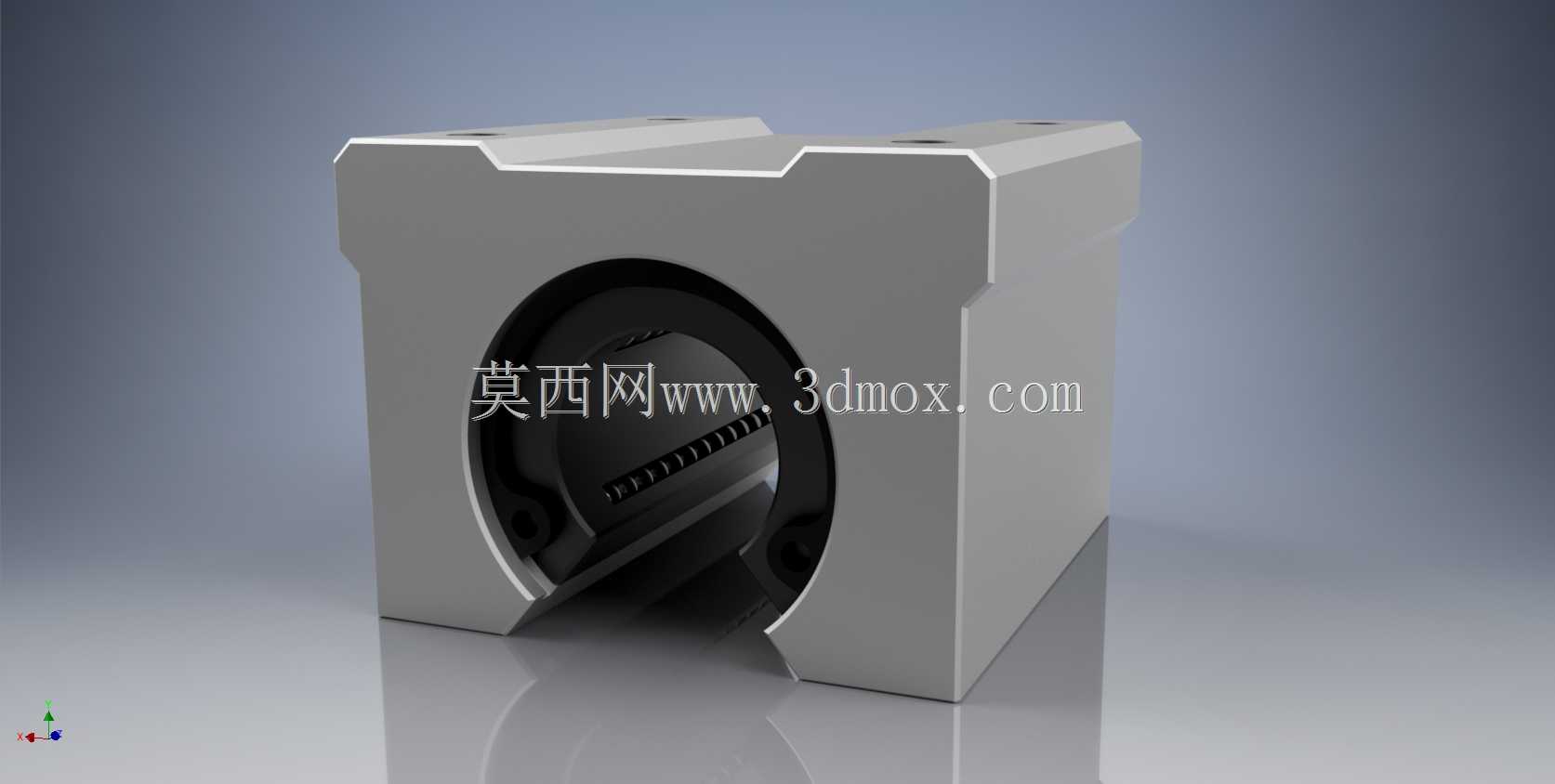

　　它的铝制外壳具备不错的散热性能，持续往复运动时产生的摩擦热可以通过外壳快速散出，避免内部钢球和保持架因为过热出现 premature 失效，日常使用时只需要定期在光轴表面涂抹润滑脂，就能维持稳定的滑动精度，在低速、中载荷的直线运动场景里，相比滚珠导轨成本更低，安装调试更简便，是很多中小型自动化设备做直线运动结构的首选部件。设计这款三维模型时，还原了外壳的倒角、安装孔沉台、内部滚道的弧度、保持架的钢球排布细节，甚至连外壳侧面的脱模斜度都做了还原，结构工程师在做整机装配设计时，可以直接调用这个模型做干涉检查，不需要重新测绘建模，能有效缩短设计周期，同时模型的安装基准面、配合尺寸都和实际实物完全一致，导入装配体后可以直接用来校核安装空间，避免出现设计阶段的尺寸干涉问题。
