风冷高速雕刻主轴动力单元结构

项目分类:电动机 发布时间:2024-02-04 ID:736722
  • 风冷高速雕刻主轴动力单元结构
  • 风冷高速雕刻主轴动力单元结构

  该动力单元面向雕刻、铣削、钻孔及轻型数控加工场景,常见于小型龙门雕铣机、木工开料设备、广告字加工机、PCB试切平台以及教学型数控工作站。其核心作用是将电能转换为高转速旋转输出,通过前端夹头夹持刀具,在进给系统配合下完成材料去除。相较低速大扭矩传动方案,这类主轴更强调转速覆盖、动平衡稳定性和紧凑安装空间,适合刀具直径较小、切削线速度要求较高的工艺。

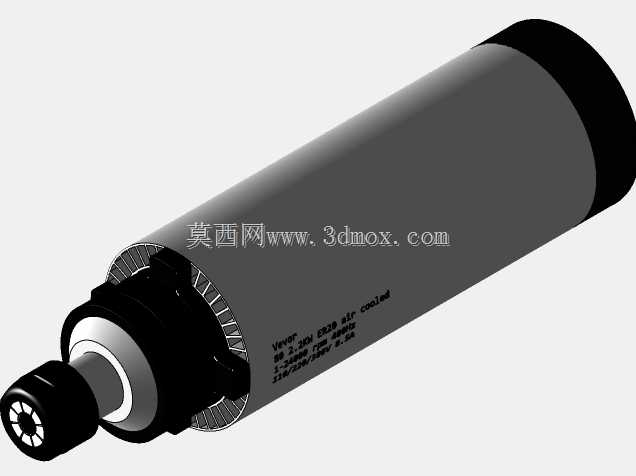

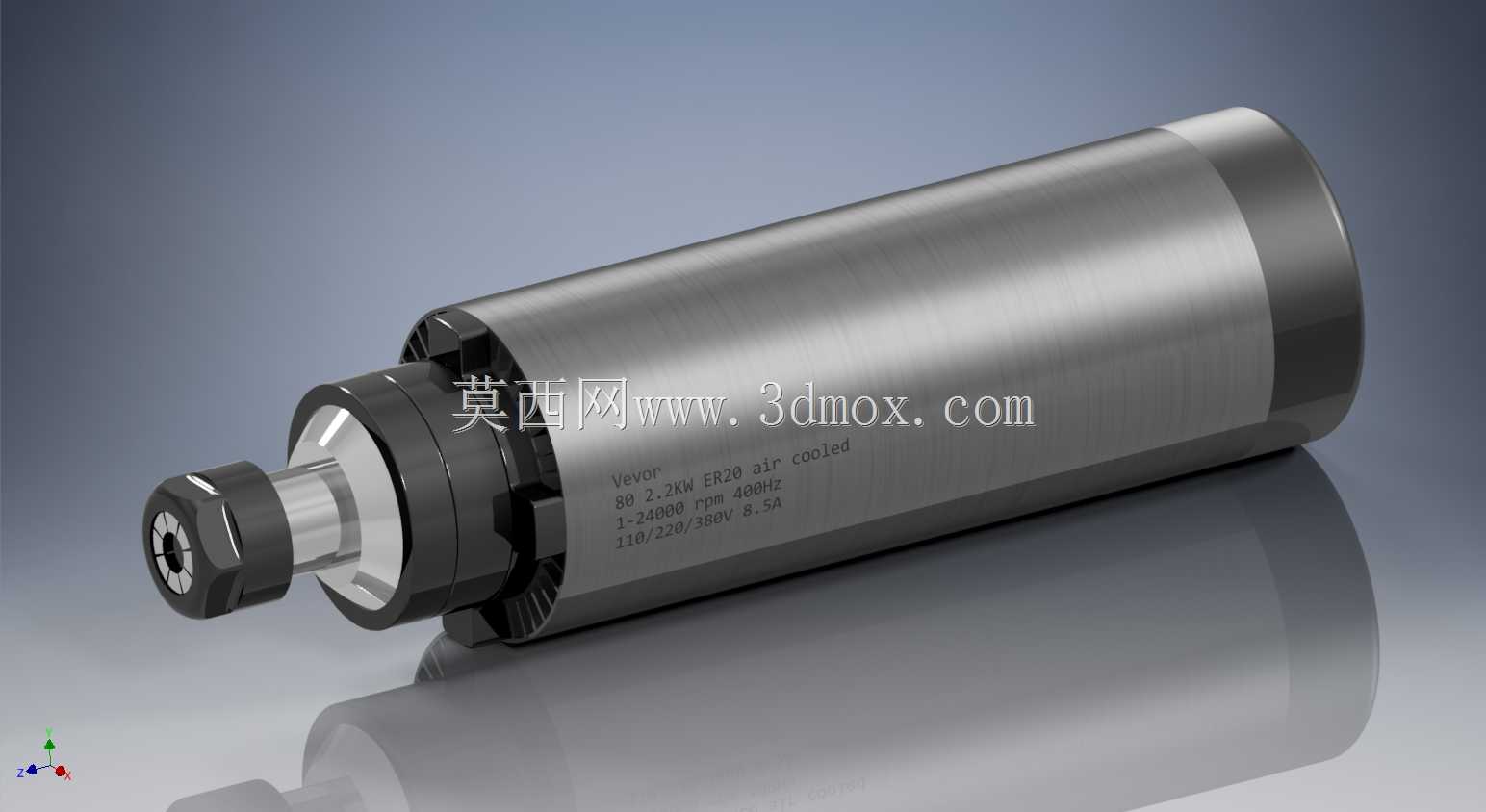

  外形采用圆柱筒式主体,机身直径按80mm规格建立,便于通过同轴抱座固定在滑板、Z轴滑台或专用主轴支架上。建模时需要重点控制圆柱外圆与安装座内孔的配合边界,抱夹区域应避开散热风道、接线位置和端盖螺钉,确保夹紧后不会压迫壳体薄弱区域。主轴前端布置ER型夹头锁紧结构,刀具装入后由螺母压紧夹套,输出端轴线与机身外圆保持同轴;后端承担供电、风冷流道或壳体封闭功能,整机沿轴向呈细长布置,适合在有限Z轴行程内布置。

  结构设计上,风冷路线围绕高速电机的连续工作需求展开。壳体表面承担散热与安装基准双重作用,内部集成电机定子、转子、轴承支承和输出轴系。前端轴承靠近刀具侧,主要承受切削过程中的径向载荷及少量轴向载荷;后端支承用于维持轴系回转中心,降低高速运转时的挠曲与振动。三维建模时应保留轴承位、台阶轴、锁紧螺母、夹头锥面和端盖连接关系,这些特征直接影响后续工程图中的装配约束与维护拆装顺序。

  实际选型时,不能只关注功率数值,还要结合刀具直径、材料硬度、进给速度、冷却条件和主轴夹持方式综合判断。2.2kW等级可覆盖木材、塑料、亚克力、铝件轻铣以及常见雕刻加工,但在金属重切削场景下仍需限制切深,避免轴承受冲击过载。高转速区间有利于小刀具获得合理切削线速度,而低频大切屑工况则应降低进给并校核扭矩余量。

  模型表达将筒身、前端黑色端盖、夹头螺母、输出轴、尾部结构及表面标识位置分层建立,便于在总装中检查干涉。安装边界方面,除机身外径和轴向长度外,还需预留刀具装拆空间、夹头螺母扳手回转空间、电缆弯曲半径以及风冷进出风区域。若将其放入数控设备总成,应同步校核主轴端面到工作台的距离、拖链走线位置、护罩遮挡范围和对刀操作空间。这样建立的三维结构不仅用于外观展示,也能支撑支架设计、布局评审、运动干涉检查和维护工艺规划。
