TurnigyTGY-S901D数字伺服舵机三维建模作品

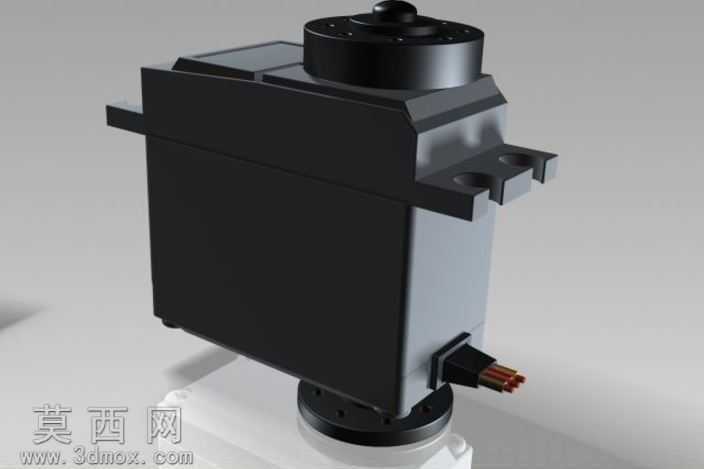

本次三维建模作品针对Turnigy TGY-S901D数字伺服舵机开展全参数化精准复刻，建模过程依托三维设计软件完成全结构1:1还原，首先对舵机的整体外观轮廓进行基准定位，先搭建主体外壳的基础特征，通过拉伸、切除、倒角等基础建模命令，还原黑色主体外壳的方正造型与侧边安装耳的开孔结构，安装耳的定位孔尺寸、间距均严格参照实物参数设置，保证后续装配环节的适配性。针对顶部输出舵盘部分，单独构建旋转输出轴的装配基准，还原顶部黑色端盖的固定孔位与中心输出轴的凸台结构，同时对底部的固定基座做细节刻画，还原基座上的安装定位槽与走线缺口的结构特征。在内部结构的建模逻辑上，预留了直流电机、减速齿轮组、控制电路板、电位器的装配空间，外壳的壁厚、内部筋位结构均按照实物注塑件的工艺特征做还原，侧边出线口的卡扣结构、线缆伸出的开孔尺寸都做了精准匹配，线缆部分采用扫掠命令完成多股铜线的束状造型还原，端部的线芯裸露部分做了分色处理。材质渲染环节，针对不同部件做了材质区分：主体外壳采用哑光黑色工程塑料材质，调整粗糙度参数还原磨砂塑料的质感，顶部端盖与输出轴部分采用略带金属质感的哑光黑色硬质材质，侧边安装耳的金属嵌件部分做了金属光泽调整，线缆部分采用半哑光的黑色橡胶材质，线芯部分采用红铜金属材质还原铜线的金属质感。渲染场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，凸显舵机外壳的棱角结构与各部件的衔接细节，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计思路上以服务机器人应用场景为核心，该舵机具备180度转动角度，建模时严格控制转动副的活动范围参数，保证模型可直接用于机器人关节的运动仿真，所有装配配合面均做了公差预留，可直接导出用于3D打印验证或舵机性能仿真分析，模型的细节精度可满足产品展示、结构教学、机器人装配模拟等多场景使用需求，整体建模过程严格遵循实物的尺寸比例，未做夸张化的造型修改，最大程度还原该款数字舵机的真实结构特征。
