带六支安装耳的长椭圆密封盖板结构设计

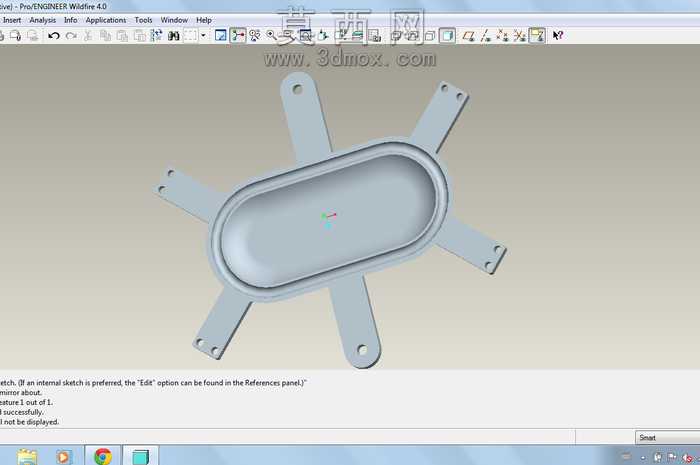

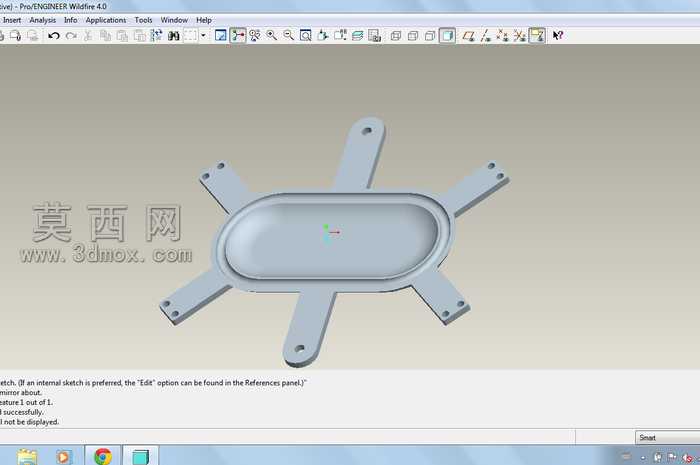

本作品为带六支安装固定耳的长椭圆形密封盖板三维结构设计，建模阶段依托参数化三维设计环境完成全流程构建，首先以中心基准面为草绘平面，绘制长椭圆形的主体外轮廓与内凹型腔轮廓，通过拉伸凸台命令生成盖板的基础基体，主体部分采用中间内凹、边缘带围边的结构形式，内凹区域做了均匀的圆角过渡处理，避免应力集中的同时提升构件的成型工艺性，围边部分预留密封配合的余量，可适配对应尺寸的壳体开口实现密封装配。在主体结构完成后，围绕长椭圆的周向均匀排布六支向外延伸的安装耳，每支安装耳采用平直条状结构，末端开设圆形安装通孔，孔位与安装耳的边缘做等距偏移定位，保证安装时的受力均匀，安装耳与主体连接的位置做了渐变式的加厚过渡处理，避免连接处出现应力断裂的风险，每支安装耳的长度、开孔位置、厚度参数完全一致，满足互换性装配要求。建模过程中对所有的棱边都做了统一规格的圆角处理，既消除了尖锐边角带来的安全隐患，也优化了后续注塑或者冲压成型时的材料流动特性，减少成型缺陷。材质设定上选用常用的工程塑料或者轻质铝合金材质，渲染阶段赋予构件哑光银灰色的金属质感或者哑光工程塑料质感，调整环境光与反射参数，清晰呈现盖板的曲面过渡、安装耳的结构细节与整体轮廓特征。设计思路上围绕密封防护与便捷安装的核心需求展开，长椭圆的主体形式适配同形状的设备开口，六支均匀分布的安装耳相比常规的四耳结构，能够提供更均匀的压紧力，提升密封连接的可靠性，避免局部压紧力不足导致的密封失效问题，整体结构简洁规整，无多余的冗余设计，所有结构特征都服务于装配固定与密封防护的核心功能，可直接用于小型电气壳体、密封舱体、设备端盖的配套设计，具备良好的工程实用性。
