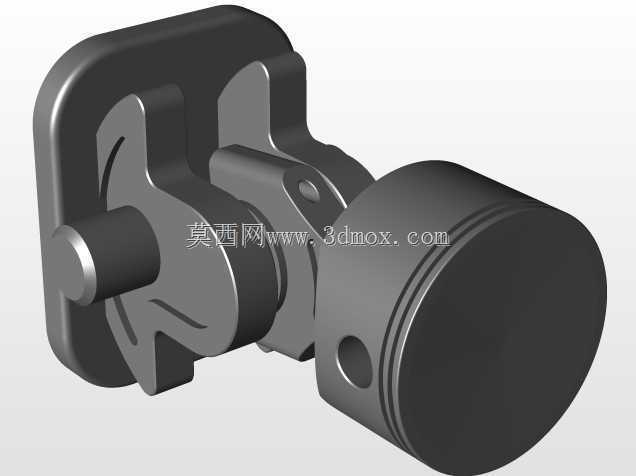

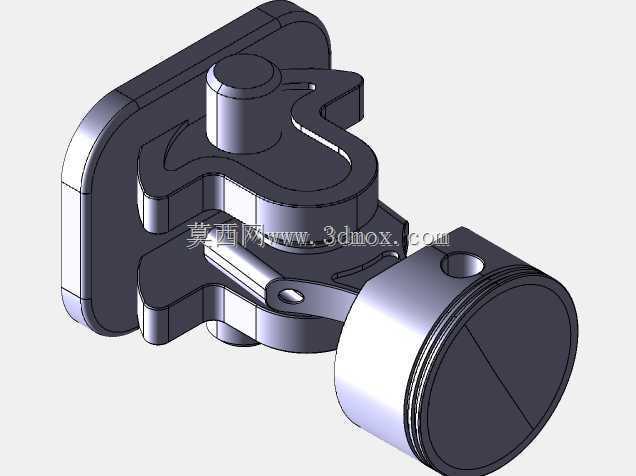

这套单缸动力联动结构,核心覆盖小型内燃动力、微型空气压缩、教学演示台架等多个应用场景,在小型通用动力设备里,这类结构是把曲柄的旋转运动和活塞的直线往复运动完成能量转换的核心单元,没有冗余的结构设计,所有轮廓都围绕运动干涉规避、装配公差预留、工况载荷承载三个核心目标做的实体化造型。先从安装边界说起,整个结构的安装基准是左侧带圆角的安装基板,基板上预留了两个沉头安装孔,孔位的中心距是按照通用小型单缸动力的安装机架尺寸做的匹配,基板的厚度做了加厚处理,避免曲柄高速运转时产生的交变载荷导致基板共振变形,安装面的平面度公差在建模时就预留了0.02mm的精铣余量,不需要后续二次做安装面的修整就能直接和机架贴合。
活塞部分的造型完全按照实际工况做的细节还原,活塞头部的三道环槽是分别对应气环和油环的安装位置,环槽的宽度和深度都匹配通用小型活塞环的标准尺寸,活塞销孔的位置做了偏心处理,偏心量是按照做功行程侧压力优化的数值,能有效降低活塞和缸壁之间的侧向磨损,活塞裙部做了微椭圆的轮廓处理,建模时特意把热膨胀的余量考虑进去,避免热机状态下活塞在缸筒里卡滞。连接活塞和曲柄的连杆部分,杆身做了工字形的截面设计,在保证整体抗弯抗扭强度的前提下,尽可能降低了往复运动的惯量,连杆大头和曲柄销的配合面做了轴瓦安装的让位台阶,小头和活塞销配合的位置预留了衬套的压装余量,两个孔的平行度公差在建模时就做了约束,避免装配后出现运动卡滞的问题。
曲柄部分的配重块是按照活塞连杆组件的往复惯量做的平衡设计,配重块的轮廓做了圆弧过渡,没有尖锐的棱角,一方面是避免高速运转时产生风阻噪音,另一方面也减少应力集中的风险,曲柄的输出轴端做了平键槽的结构,能直接和飞轮或者动力输出轮连接,轴颈的尺寸匹配通用的滚动轴承内径规格,不需要额外定制轴承就能完成装配。整个结构的运动间隙在建模时就做了全局干涉检查,活塞在上止点和下止点位置时,和曲柄、连杆之间都预留了足够的安全间隙,不会出现运动过程中部件碰撞的问题,所有的圆角过渡都按照铸造或者3D打印的工艺要求做了处理,最小的圆角半径不小于1.5mm,不管是做金属浇铸毛坯还是用FDM、光固化3D打印做样件,都不需要额外做工艺补正就能直接生产。
在教学演示场景里,这套结构可以直接装在透明的演示缸筒里,配合手动曲柄就能直观展示四冲程动力的运动原理,所有部件的装配关系都是按照实际工业产品的配合公差做的,拆解和装配的逻辑和真实的单缸动力结构完全一致,不会出现演示结构和工业实际脱节的问题。在小型空压机的应用场景里,这套结构可以直接匹配对应的缸筒、阀组组件,调整曲柄的偏心距就能改变活塞的行程,进而调整空压机的排气量,安装基板的孔位可以直接适配小型空压机的壳体安装位,不需要重新设计安装支架就能完成整机的装配。整个造型没有做多余的装饰性结构,所有的曲面和实体特征都是服务于功能实现,比如安装基板边缘的圆角,一方面是避免安装时划伤操作人员,另一方面也是降低基板边角的应力集中,在承受交变载荷时不会从边角位置产生裂纹。连杆和曲柄连接的位置,特意做了润滑油道的让位缺口,能让飞溅的润滑油顺利进入配合面,减少运转时的磨损,活塞内部的减重腔是按照等强度原则设计的,在保证活塞顶部强度能承受燃气压力的前提下,尽可能降低活塞的整体重量,减少往复运动的惯量损失。
