英制参数圆柱螺旋压缩弹簧

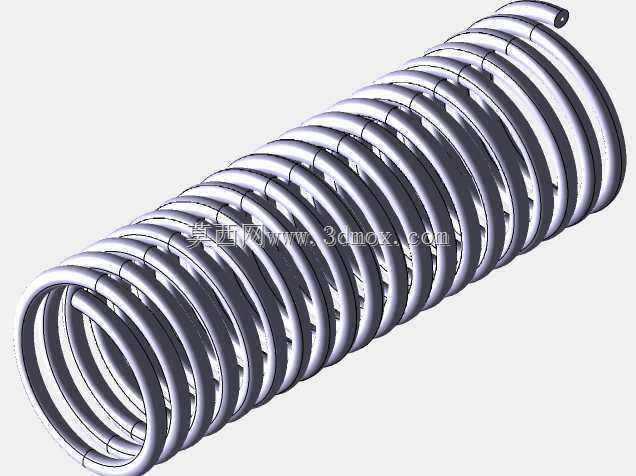

　　圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件之一，这一版采用英制参数进行建模，线径约0.3英寸，中径约3英寸，整体为等节距圆柱螺旋形态，两端支承圈与有效工作圈过渡自然，适合在交流稳压设备、压紧机构、缓冲支座以及各类需要提供轴向回复力的装配场景中使用。

　　从实际工况来看，这类弹簧通常被放置在导向杆或导向套筒内部，承受沿轴线方向的反复压缩载荷。设备运行时，外部位移推动弹簧端面，簧丝通过扭转变形吸收能量，卸载后再依靠自身弹性恢复原长，从而实现复位、压紧、缓冲、载荷补偿或力值保持。在稳压装置、阀门启闭、夹具压持、开关触点、减振支座等结构中，它往往不直接暴露在外观面上，却决定了机构动作是否平顺、回位是否可靠、预紧力是否稳定。

　　建模时首先需要把弹簧的几何关系理清。簧丝直径决定单圈的强度基础，中径影响螺旋曲率和空间占用，有效圈数则直接关系到刚度与行程。英制尺寸在换算和装配时要特别注意边界一致性，不能把线径、外径、中径、内径混用。若以中径为基准建立螺旋线，扫掠截面沿路径连续扭转，就能得到光顺的簧丝实体；两端支承圈需要根据实际压并或磨平工艺进行处理，使端面与安装平面接触更均匀，避免工作时出现偏载、点接触或侧向滑移。

　　结构设计上，压缩弹簧并非圈数越多越好。圈数增加会降低轴向刚度，允许变形量增大，但整体长度、稳定性和制造成本也会随之变化；圈数过少则刚度偏高，微小位移就会产生较大反力，容易造成冲击或装配困难。设计人员需要结合预压量、工作行程、极限压缩量以及许用切应力综合取值。弹簧安装后通常保留一定预压缩量，这样可以防止机构在振动环境中出现松脱、异响或往复撞击；同时预紧力不能过大，否则会增加驱动件负担，使手动操作或电磁吸合变得困难。

　　外形尺寸与安装边界是三维建模阶段必须重点核对的内容。该弹簧的径向轮廓由中径和线径共同决定，外径用于校核套筒内壁间隙，内径用于校核导向杆直径。若间隙过小，热膨胀、制造偏差或受压弯曲时可能发生卡滞；若间隙过大，弹簧在压缩过程中又容易失稳弯折。轴向边界则要同时考虑自由长度、安装长度、工作压缩长度和压并长度，尤其在多零件联动机构中，弹簧不能在极限位置与相邻壳体、螺钉、垫片或运动件发生干涉。

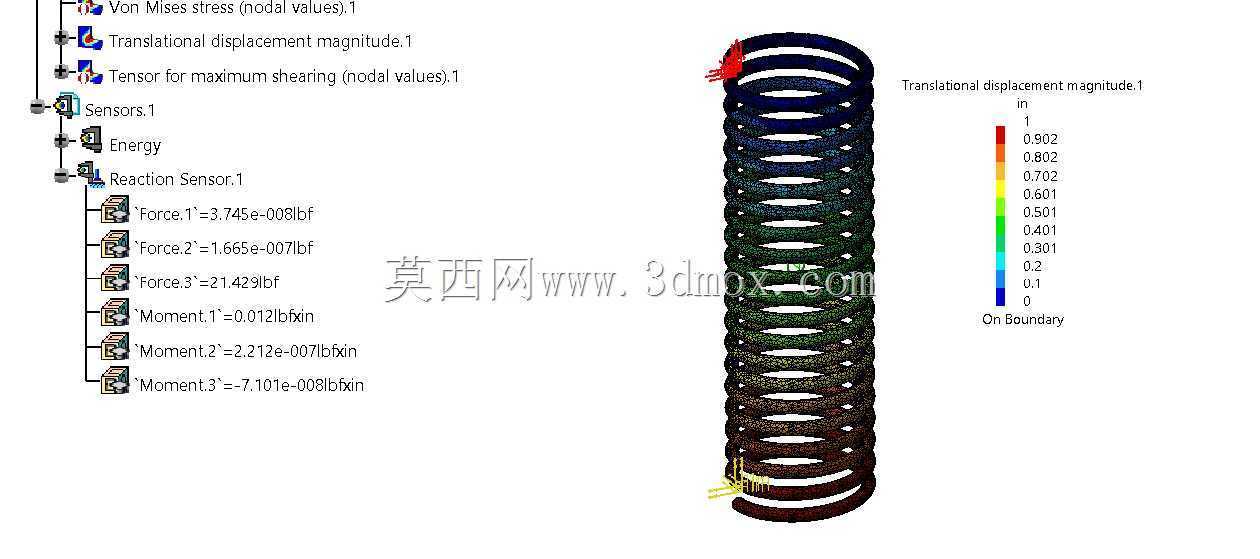

　　从受力特性看，圆柱螺旋压缩弹簧在轴向载荷下，簧丝主要承受扭转剪切，端部和过渡区还会存在一定应力集中。选材和热处理状态决定了弹性极限、疲劳寿命与抗松弛能力。对于频繁动作的机构，应关注长期压缩后的载荷衰减；对于短时缓冲场景，则更关注最大变形下是否接近压并状态。模型中清晰表达连续螺旋曲面、端部圈形和实体比例，有助于工程师在装配评审时判断弹簧走向、安装方向以及压缩后的空间形态。

　　在设备用途层面，这类弹簧虽然结构简单，却承担着力与位移之间的转换。它可以让压板持续贴合工件，让活动触点在断电后迅速分离，让稳压部件在波动后回到设定位置，也能在机械限位处吸收冲击。三维设计时将弹簧按真实比例放入装配体，不只是为了外观展示，更重要的是通过干涉检查、行程分析和受力方向确认，把预紧、导向、压缩极限等工程问题提前暴露出来，从而减少样机阶段的反复修配。
