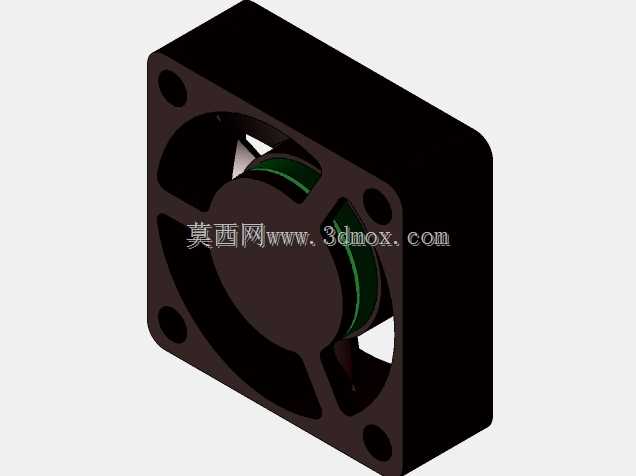

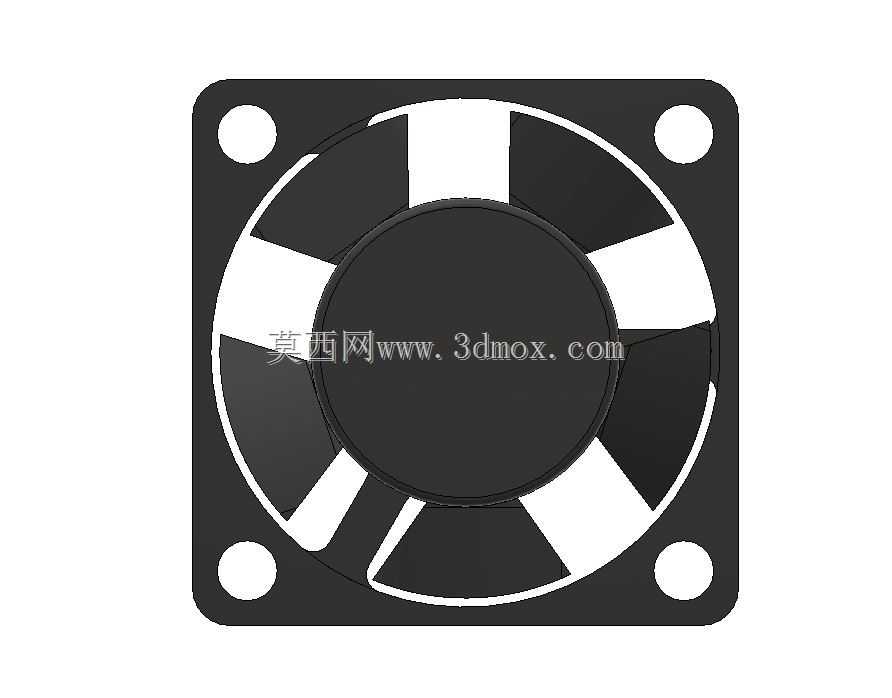

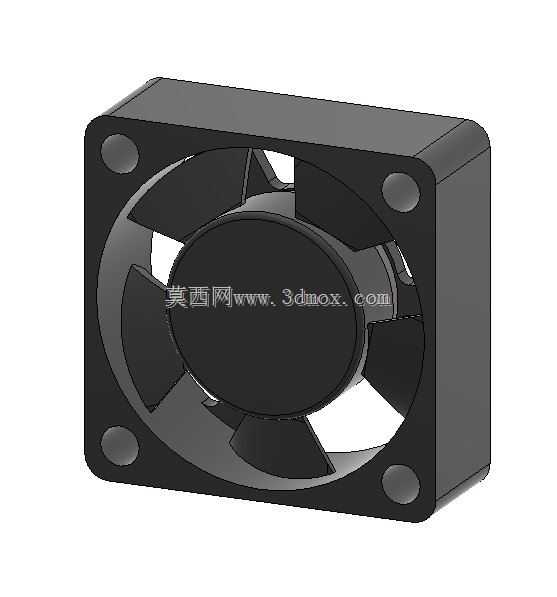

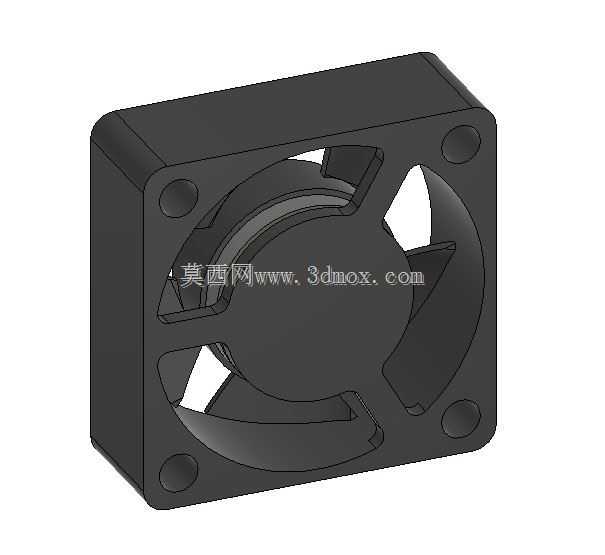

方形轴流结构迷你电脑散热风扇

　　这款小型轴流散热构件，主要面向紧凑型电子设备的主动散热场景设计，常见于迷你主机、嵌入式工控板、小型网络交换机、桌面级3D打印机控制仓这类内部空间局促、对散热部件安装尺寸有严格限制的电子设备内部，承担仓内空气导流、带走发热元件累积热量的作用，避免芯片、功率器件因长期工作在超温阈值下出现性能降频、寿命折损甚至热击穿失效的问题。从结构设计逻辑来看，整体采用方形外框搭配中心轮毂支撑的七叶后倾式轴流叶轮，外框四个角预留了沉头安装孔位，安装时可直接通过M3规格螺丝固定在设备仓壁或者散热鳍片组的对应安装位上，沉孔设计可以让螺丝头部完全没入框体表面，不会突出额外高度占用仓内纵向空间，适配厚度要求严苛的薄型设备安装需求。

　　外框与中心轮毂之间通过多根静叶支撑筋连接，这些支撑筋并非简单的连接结构，设计时做了导流角度优化，能够梳理叶轮甩出的旋转气流，减少气流紊流带来的风噪与动压损失，提升出风口的有效送风距离。叶轮部分采用等距分布的后倾叶片设计，叶片前缘做了小圆角过渡处理，能够降低叶片切割空气时产生的涡流噪音，在相同转速下比直叶片结构的同尺寸风扇拥有更低的运行噪音表现，适合对运行噪音有要求的桌面类电子设备使用。中心轮毂内部预留了标准直流无刷电机的安装腔体，可适配常规20mm外径的微型直流无刷电机，电机走线可通过支撑筋内部预留的走线槽引出到外框外侧，避免线缆干涉叶轮转动。安装边界方面，整体外框为标准正方形结构，安装孔中心距与同规格常规散热风扇完全兼容，

　　可直接替换同尺寸的市售标准散热风扇，不需要额外修改设备的安装孔位设计，框体厚度控制在常规薄型风扇的尺寸区间内，不会超出紧凑型设备的内部安装空间限制。实际选型使用时，可根据设备的发热功率匹配对应转速的电机，低转速版本可满足低功耗嵌入式设备的静音散热需求，高转速版本可适配功耗更高的迷你主机、小型计算单元的强散热需求，叶轮与外框之间预留了均匀的转动间隙，既避免了转动过程中出现擦框异响，也不会因为间隙过大导致叶轮边缘漏风损失风压。
