Orange600PPR增量式光学旋转编码器结构

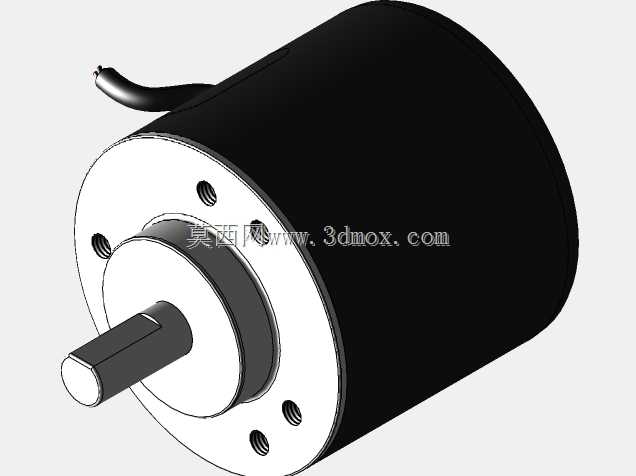

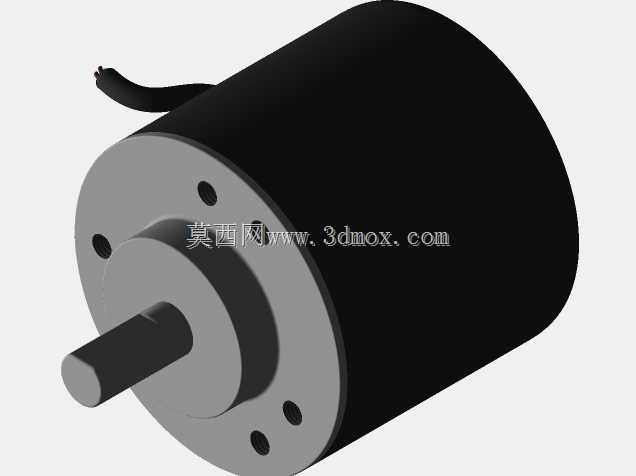

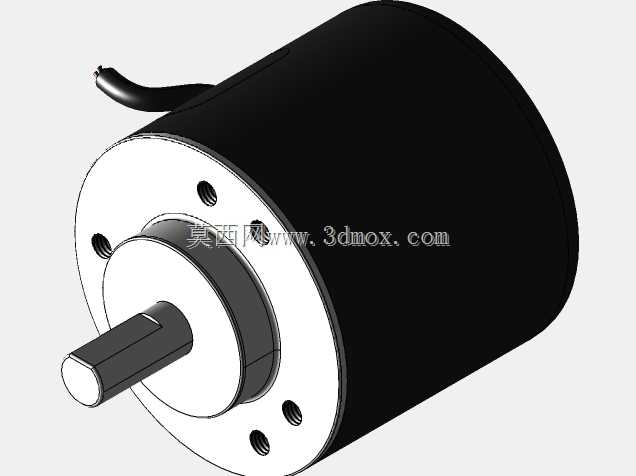

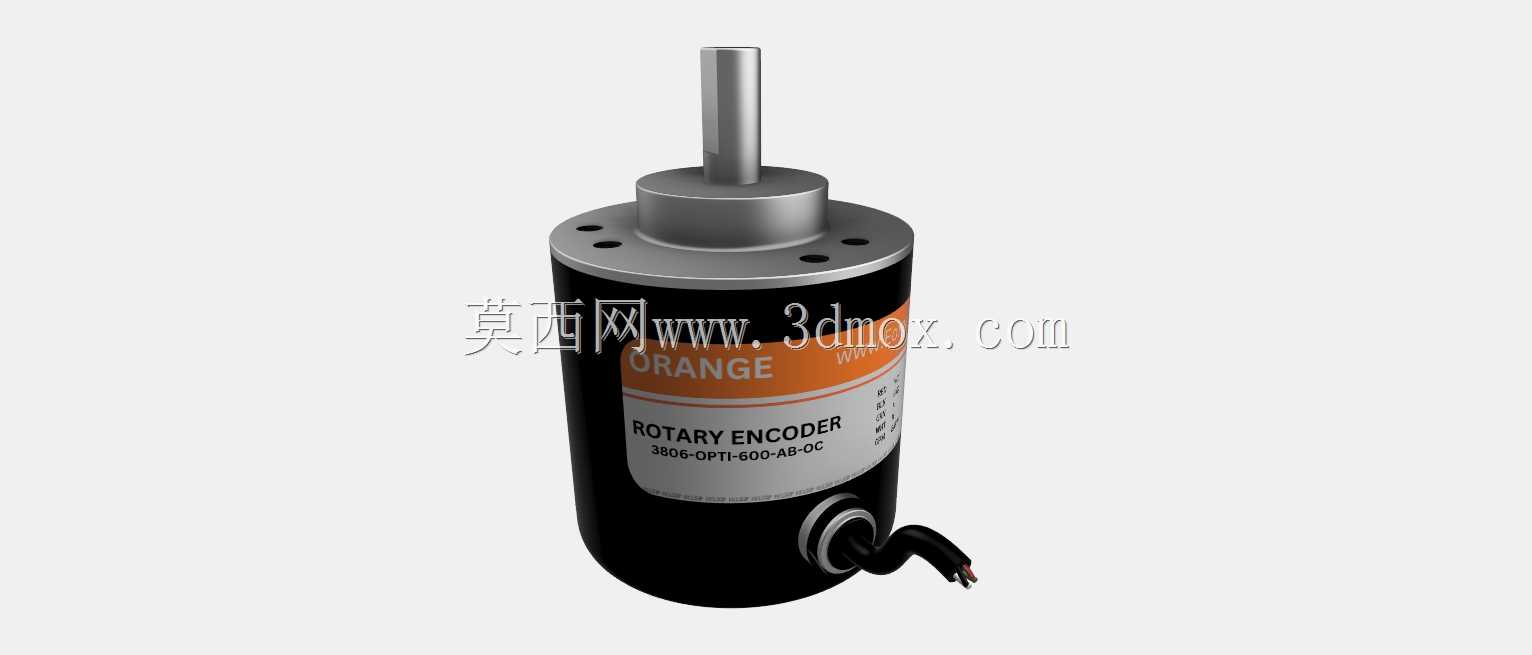

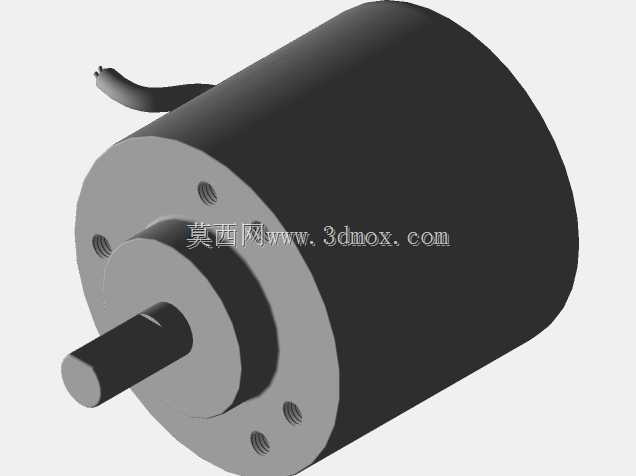

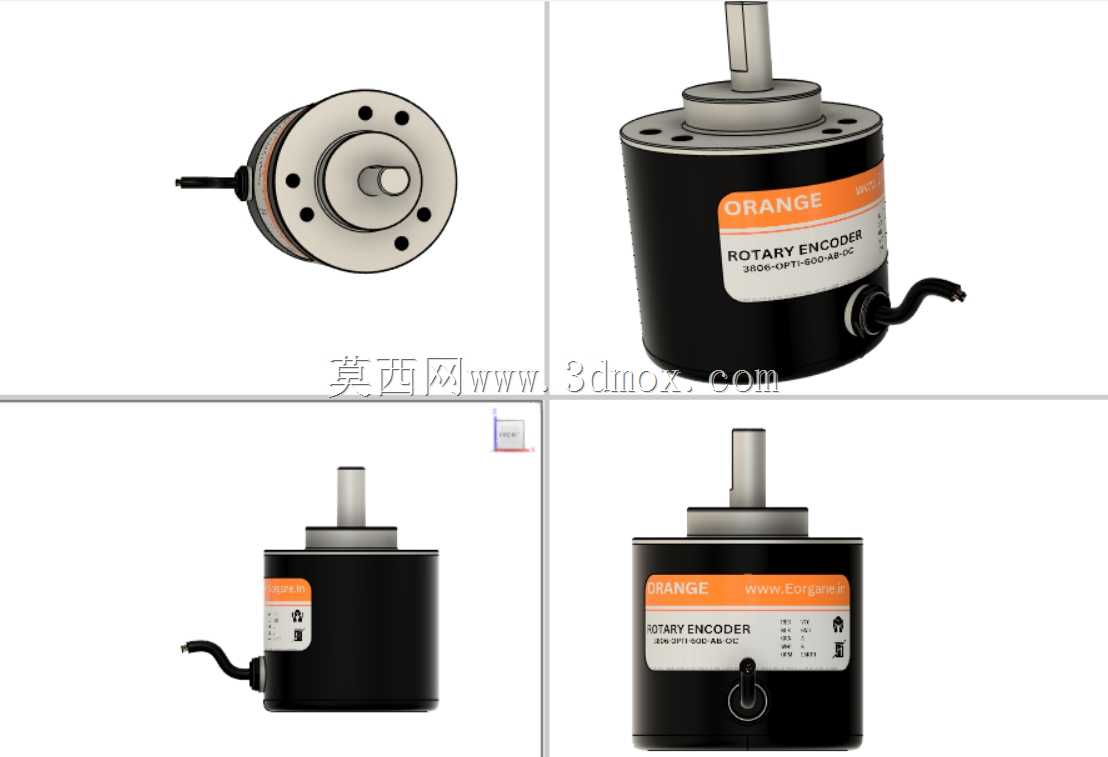

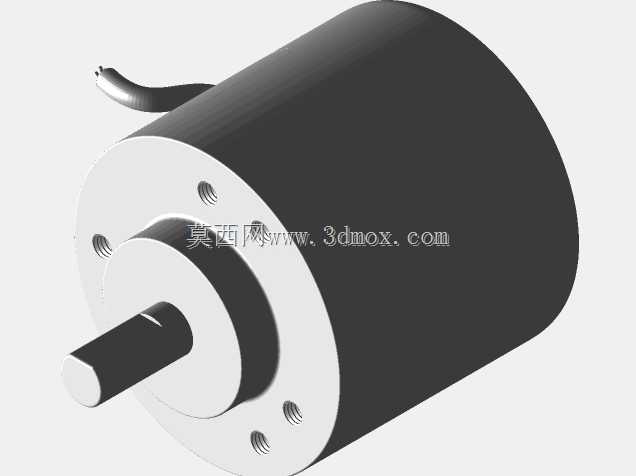

　　这款增量式光学旋转编码器，常被应用在轻工自动化生产线、小型数控进给轴、AGV舵轮转速反馈、包装机械送料辊位置检测这类对空间占用要求严苛的场景里，作为角度与转速反馈的核心传感部件，它不需要额外搭配大尺寸安装支架，就能完成位置脉冲信号的输出。从结构设计来看，主体采用圆柱式外壳，输出轴为不锈钢材质，轴端做了标准的同轴度公差控制，能直接和负载轴通过顶丝或者联轴器对接，外壳尾部预留了电缆出线位，配套的2米长屏蔽电缆可以直接接入设备的控制IO端口，不需要额外做线缆转接。防护等级达到IP52，能应对车间日常的粉尘飞溅、少量凝露情况，外壳的安装法兰做了均布的安装孔位，孔位间距符合小型传感部件的通用安装规范，不管是正装在设备端面上，

　　还是通过L型支架侧装，都不会出现安装干涉。设计时优先考虑了抗干扰性能，内部的码盘与读头结构做了电磁屏蔽处理，在车间有变频器、伺服驱动器这类强电磁干扰源的环境下，也能稳定输出2相脉冲信号，600PPR的脉冲分辨率足够满足大部分中低速运动机构的位置检测需求，不会因为分辨率不足导致进给位置偏差。从安装边界来看，整体圆柱外壳直径控制在40mm级别的尺寸，轴向总长度不含输出轴的部分不到60mm，输出轴的直径为6mm，伸出长度适配常规的柔性联轴器安装尺寸，电缆出线方向为径向侧出，不会占用轴向的安装空间，在一些安装空间局促的小型设备内部，比如桌面型3D打印机的Z轴反馈、小型传送带的辊筒转速检测位置，都能顺利完成布置。

　　它的读头与码盘的装配间隙在设计时做了容错处理，日常安装时不需要反复调整读头与码盘的同轴度，只要输出轴和负载轴的同轴度控制在常规联轴器允许的偏差范围内，就能保证读数准确，不会出现脉冲丢失的情况。外壳采用黑色阻燃工程塑料材质，既控制了整体重量，单只重量不到200g，不会给负载轴带来额外的径向负载，同时也能起到绝缘防护的作用，避免设备外壳漏电时串入信号回路干扰脉冲输出。在实际选型使用时，这类编码器不需要复杂的参数配置，只要给对应的工作电压，就能直接输出A、B两相的正交脉冲，控制器通过读取脉冲的数量与相位差，就能换算出当前轴的旋转角度、旋转方向与实时转速，不管是做速度闭环控制，还是做位置定位控制，都能满足基础的检测需求，对于很多做小型非标设备设计的工程师来说，这类结构的编码器建模完成后，可以直接套用在不同的设备装配体里，不需要反复调整安装孔位与外形尺寸，能大幅缩短设计阶段的建模时间。
